特許ウォッチ

公開番号2025080295
公報種別公開特許公報(A)
公開日2025-05-26
出願番号2023193365
出願日2023-11-14
発明の名称遊技台
出願人株式会社大都技研
代理人個人,個人
主分類A63F 7/02 20060101AFI20250519BHJP(スポーツ;ゲーム;娯楽)
要約【課題】不正防止に特徴を持った遊技台を提供する。
【解決手段】遊技台は、基板と、前記基板を収容する基板ケースと、を備え、前記基板には、少なくともICが実装されており、前記ICの長手方向一端側の近傍に鏡面部材が設けられている。
【選択図】図41
特許請求の範囲【請求項１】
基板と、
前記基板を収容する基板ケースと、
を備えた遊技台であって、
前記基板には、少なくともＩＣが実装されており、
前記ＩＣの長手方向一端側の近傍に鏡面部材が設けられている、
ことを特徴とする遊技台。
続きを表示（約 280 文字）【請求項２】
請求項１に記載の遊技台であって、
前記鏡面部材は、前記基板ケースに設けられている、
ことを特徴とする遊技台。
【請求項３】
請求項１または２に記載の遊技台であって、
前記基板における前記鏡面部材と前記ＩＣとの間の領域には、他の電子部品が設けられていない、
ことを特徴とする遊技台。
【請求項４】
請求項１または２に記載の遊技台であって、
前記鏡面部材は、前記ＩＣが実装される前記基板の実装面に対して所定角度で傾斜した状態で設けられている、
ことを特徴とする遊技台。

発明の詳細な説明【技術分野】
【０００１】
本発明は、弾球遊技機（パチンコ機）、回胴遊技機（スロットマシン）、封入式遊技機あるいはメダルレススロットマシンに代表される遊技台に関する。
続きを表示（約 7,300 文字）【背景技術】
【０００２】
従来、遊技台の一つとして、例えば、パチンコ機が知られている。（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－２９６３５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来の遊技台は、不正防止に改良の余地がある。
【０００５】
本発明の目的は、不正防止に特徴を持った遊技台を提供することにある。
【課題を解決するための手段】
【０００６】
本発明に係る遊技台は、基板と、前記基板を収容する基板ケースと、を備えた遊技台であって、前記基板には、少なくともＩＣが実装されており、前記ＩＣの長手方向一端側の近傍に鏡面部材が設けられている、ことを特徴とする遊技台である。
【発明の効果】
【０００７】
本発明によれば、不正防止に特徴を持った遊技台を実現できる。
【図面の簡単な説明】
【０００８】

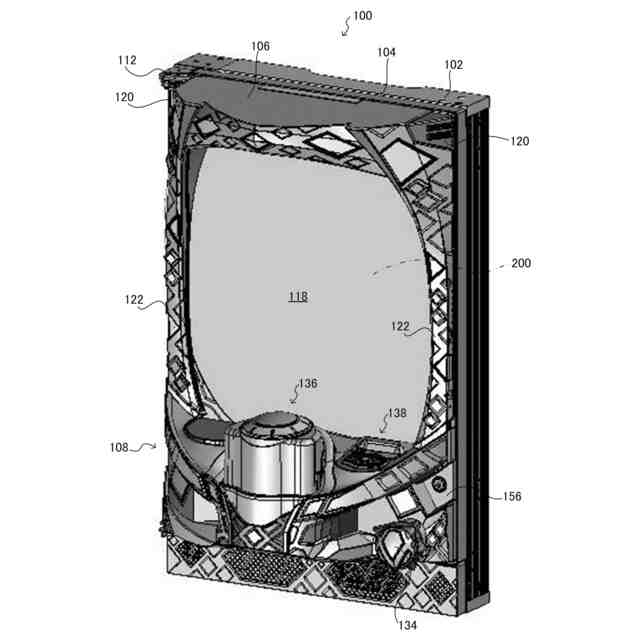

封入式遊技機１００を正面側（遊技者側）から見た外観斜視図である。

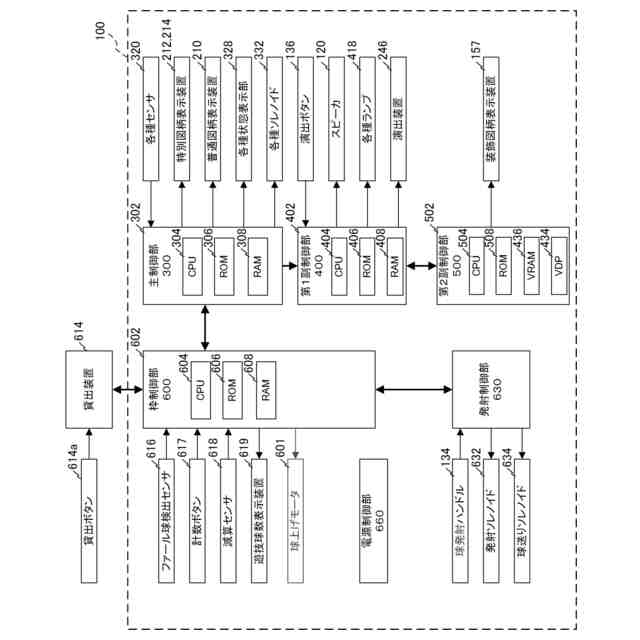

封入式遊技機１００の制御部の回路ブロック図を示したものである。

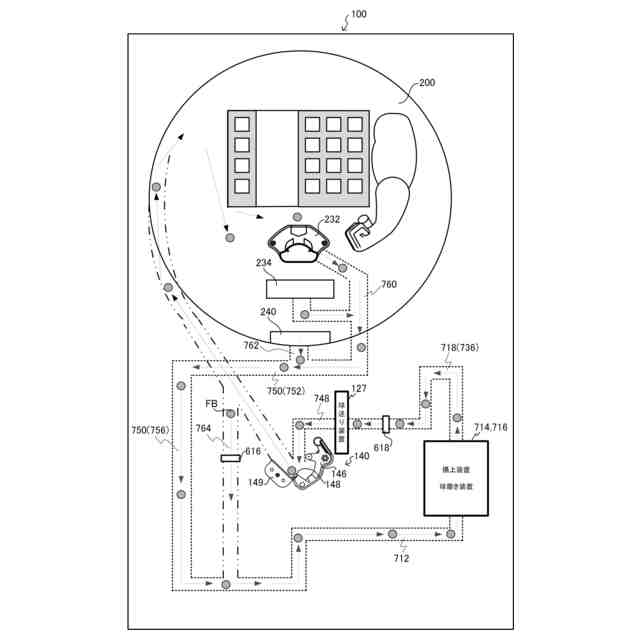

封入式遊技機１００における遊技球の流れを模式的に示した図である。

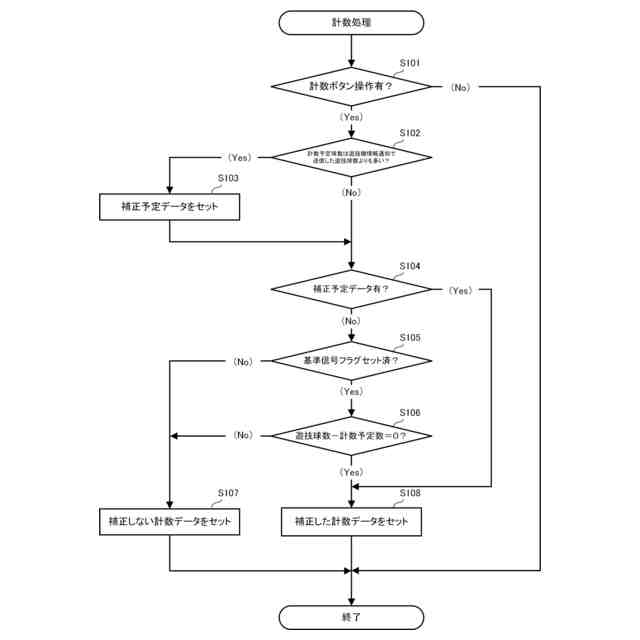

枠制御部６００の計数処理の流れを示すフローチャートである。

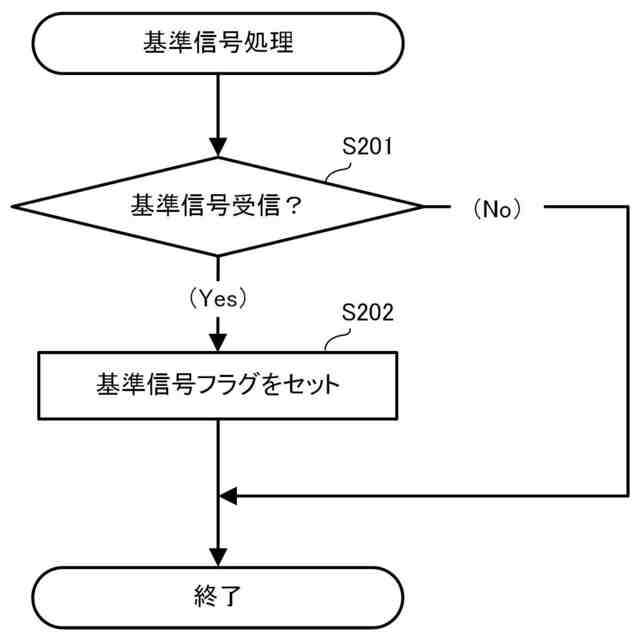

枠制御部６００の基準信号処理の流れを示すフローチャートである。

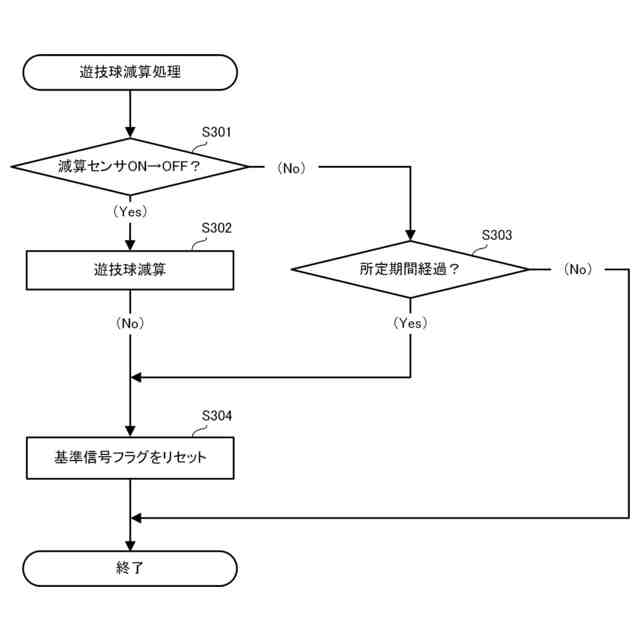

枠制御部６００の遊技球減算処理の流れを示すフローチャートである。

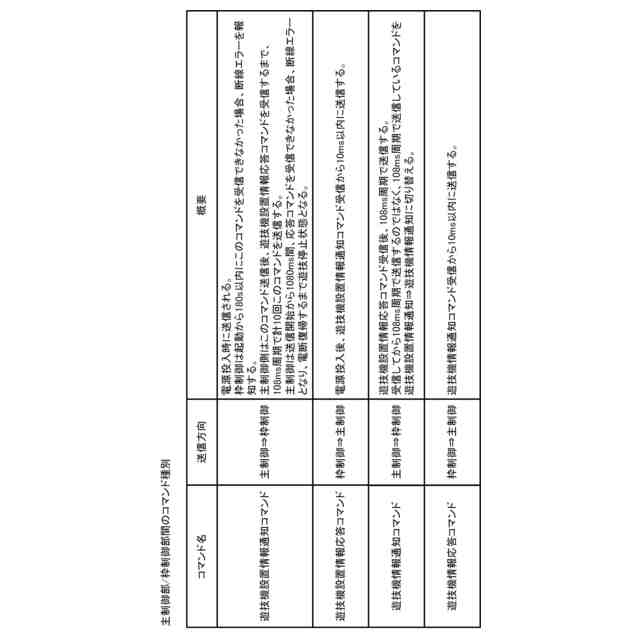

主制御部と枠制御部間のコマンド種別を示した図である。

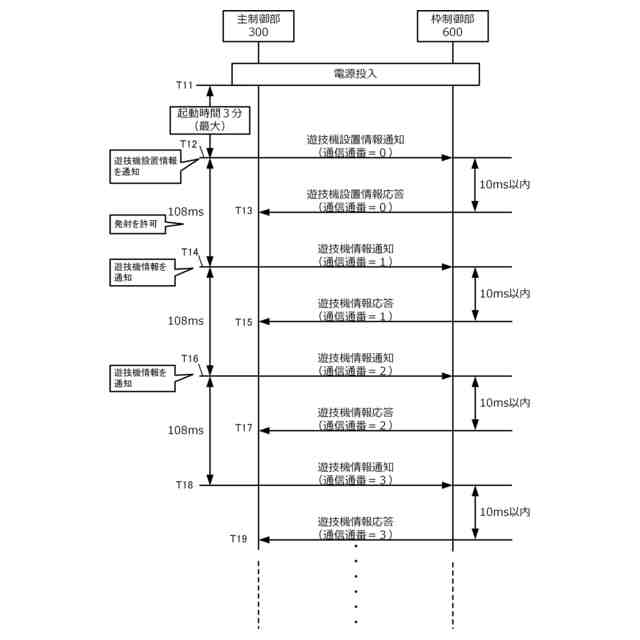

封入式遊技機１００の電源投入後における主制御部３００と枠制御部６００の通信の一例を時系列で示したシーケンス図である。

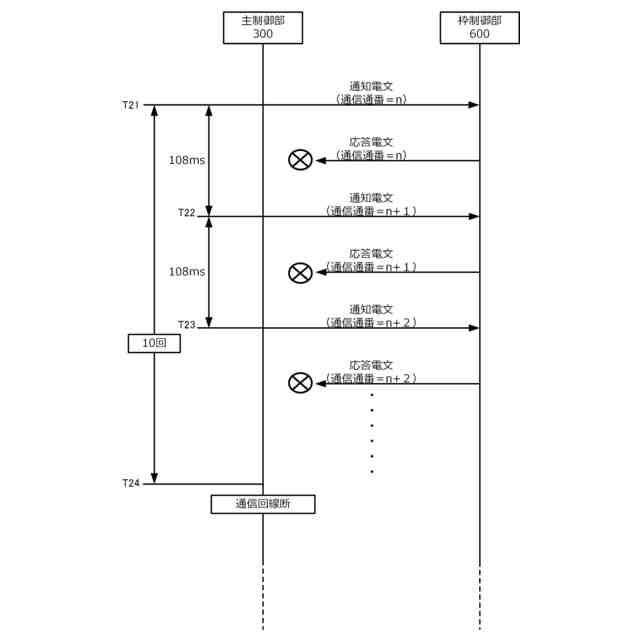

主制御部３００と枠制御部６００の通信において主制御部３００による通信回線断エラーが発生した場合の通信の一例を時系列で示したシーケンス図である。
主制御部３００と枠制御部６００の通信において枠制御部６００による通信回線断エラーが発生した場合の通信の一例を時系列で示したシーケンス図である。
（ａ）枠制御部と貸出装置間のコマンド種別を示した図である。（ｂ）遊技機情報通知コマンドの種別を示した図である。
枠制御部６００と貸出装置６１４の基本的な通信（遊技情報なし）の一例を時系列で示したシーケンス図である。
枠制御部６００と貸出装置６１４の通信における遊技機情報通知コマンド（遊技情報あり）の優先送信の一例を時系列で示したシーケンス図である。
枠制御部６００と貸出装置６１４の通信における計数通知の一例を時系列で示したシーケンス図である。
枠制御部６００と貸出装置６１４の通信における貸出通知の一例を時系列で示したシーケンス図である。
枠制御部６００と貸出装置６１４の通信において通信断が発生した場合の一例を時系列で示したシーケンス図である。
枠制御部６００と貸出装置６１４の通信において通信断が発生した場合の一例を時系列で示したシーケンス図である。
枠制御部６００と貸出装置６１４の計数通知における通信異常の一例を時系列で示したシーケンス図である。
枠制御部６００と貸出装置６１４の貸出通知における通信異常の一例を時系列で示したシーケンス図である。
遊技中における枠制御部６００と貸出装置６１４の通信の一例を時系列で示したシーケンス図である。
遊技球数の増加と計数ボタンの短押しが重なった場合における枠制御部６００と貸出装置６１４の通信の一例を時系列で示したシーケンス図である。
遊技球数の増加と計数ボタンの長押しが重なった場合における枠制御部６００と貸出装置６１４の通信の一例を時系列で示したシーケンス図である。
遊技球数が１の場合において１球の遊技球の発射操作が行われた場合における各種信号の変化を示したタイムチャートである。
遊技球数が１の場合において１球の遊技球の発射操作と１球の計数操作が行われた場合における各種信号の変化を示したタイムチャートである。
遊技球数が２５０の場合において１球の遊技球の発射操作と２５０球の計数操作が行われた場合における各種信号の変化を示したタイムチャートである。
遊技球数が２５１の場合において１球の遊技球の発射操作と２５０球の計数操作が行われた場合における各種信号の変化を示したタイムチャートである。
基準信号フラグをＯＮにセットした後に、減算センサ６１８の減算センサ信号がＯＮレベルに変化しなかった場合における各種信号の変化を示したタイムチャートである。
封入式遊技機１００の分解斜視図である。
前面枠扉１０６を背面側から見た背面図である。
（ａ）スライドロック１７０がロック位置に移動している状態を示した部分拡大図である。（ｂ）スライドロック１７０がロック解除位置に移動している状態を示した部分拡大図である。（ｃ）上部ユニット１５４を背面から見た背面図である。
（ａ）前面枠扉１０６を上方から見た上面図である。（ｂ）上部ユニット１５４がロック位置に移動している状態を示した正面図である。（ｃ）上部ユニット１５４がロック解除位置に移動している状態を示した正面図である。
遊技盤２００を正面から見た略示正面図である。
遊技盤２００を背面から見た略示背面図である。
（ａ）第一球通路カバー２５４を取り除いた状態の第一球通路２５０と、第二球通路カバー２６４を取り除いた状態の第二球通路２６０を拡大して示す部分拡大図である。（ｂ）一般入賞口流路２５６の部分拡大図である。
第一球通路２５０を取り除いた状態の第二球通路２６０を拡大して示す部分拡大図である。
（ａ）ネジ挿入口２７４が形成された球通路２７０を模式的に示した側断面図である。（ｂ）ネジ挿入口２７４の近傍を拡大して示した部分拡大図である。
（ａ）球通路２７０において上面部２７０ｄを省略して示した正面図である。（ｂ）変形例に係る球通路２８０を模式的に示した側断面図である。
スロットマシン１００を正面側（遊技者側）から見た外観斜視図である。
前面扉１０２を開けた状態のスロットマシン１００を示す正面図である。
主基板収納ケース６４０と主制御基板６００を示した分解斜視図である。

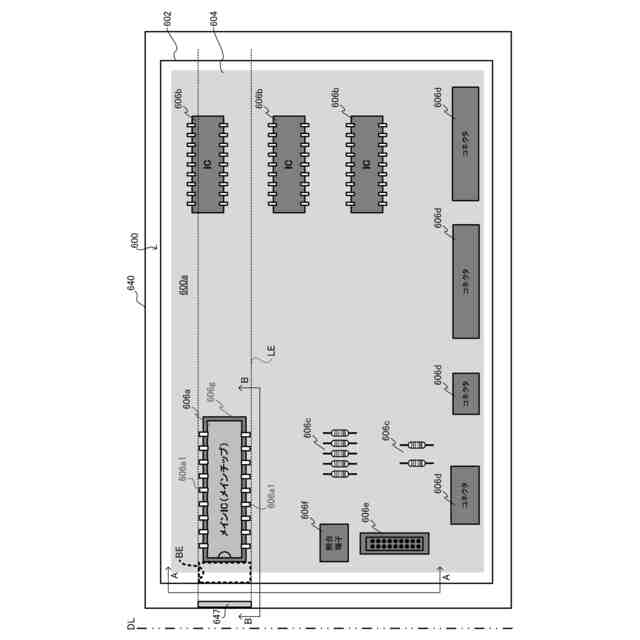

主基板収納ケース６４０に主制御基板６００を収容した状態を示す平面図である。
（ａ）図４１において符号Ａ－Ａ線で示す方向から見た側面図である。（ｂ）図４１において符号Ｂ－Ｂ線で示す方向から見た側面図である。
（ａ）変形例に係る基板収納ケース６５０とミラー６５７を示した平面図である。（ｂ）（ａ）において符号Ｃ－Ｃ線で示す方向から見た側面図である。
スロットマシン１００を正面側（遊技者側）から見た外観斜視図である。
前面扉１０２を開けた状態のスロットマシン１００を示す正面図である。
制御部の回路ブロック図を示したものである。
（ａ）各リール（左リール１１０、中リール１１１、右リール１１２）に施された図柄の配列を平面的に展開して示す図である。（ｂ）入賞役（作動役を含む）の種類、各入賞役に対応する図柄組合せ、各入賞役の作動または払出を示す図である。
主制御部メイン処理の流れを示すフローチャートである。
初期設定処理の流れを示すフローチャートである。
設定変更処理の流れを示すフローチャートである。
主制御部タイマ割込処理の流れを示すフローチャートである。
デバイス監視処理の流れを示すフローチャートである。
（ａ）電源投入時の各ボタンの制御状態を示した図である。（ｂ）電源投入時（エラー検知状態）の各ボタンの制御状態を示した図である。（ｃ）設定変更を伴う電源投入時の各ボタンの制御状態を示した図である。
（ａ）電源投入時の有効ボタン（第二の操作手段）が同時操作された場合の制御の一例を示した図である。（ｂ）電源投入時（エラー検知状態）の有効ボタン（第二の操作手段）が同時操作された場合の制御の一例を示した図である。
各ボタンの操作状態での他の各ボタンの制御状態の一例を示した図である。
（ａ）電断が発生してから、ＭＡＸベットボタン１３２の押下状態で復電するまでの流れを時系列で示した図である。（ｂ）電断が発生してから、スタートレバー１３５の押下状態で復電するまでの流れを時系列で示した図である。
（ａ）リール１１２の回転中に電断が発生してから、停止ボタン１３９の押下状態で復電するまでの流れを時系列で示した図である。（ｂ）リール１１０～１１２が第一の停止態様で停止中に電断が発生してから、停止ボタン１３９の押下状態で復電するまでの流れを時系列で示した図である。
（ａ）エラー検知状態で電断が発生してから、リセットボタン２４３の押下状態で復電するまでの流れを時系列で示した図である。（ｂ）リセットボタン２４３の押下状態で設定変更可能状態への移行を伴う電源投入を行う流れを時系列で示した図である。
（ａ）電源投入時の各ボタンの制御状態（変形例）を示した図であり、図５３（ａ）に対応する図である。（ｂ）電源投入時（エラー検知状態）の各ボタンの制御状態（変形例）を示した図であり、図５３（ｂ）に対応する図である。（ｃ）設定変更を伴う電源投入時の各ボタンの制御状態（変形例）を示した図であり、図５３（ｃ）に対応する図である。
各ボタンの操作状態での他の各ボタンの制御状態の変形例を示した図である。
変形例に係るスロットマシン１１００と貸出機１７００を正面側（遊技者側）から見た外観斜視図である。
変形例に係るスロットマシン１１００の制御部の回路ブロック図である。
（ａ）電源投入時の計数ボタン，遊技メダル数クリアボタンの制御状態を示した図である。（ｂ）計数ボタンと遊技メダル数クリアボタンが同時操作された場合の制御の一例を示した図である。（ｃ）計数ボタンの操作状態での遊技メダル数クリアボタンの制御状態の一例を示した図である。（ｄ）遊技メダル数クリアボタンの操作状態での計数ボタンの制御状態の一例を示した図である。
（ａ）スロットマシン１００の正面図から各ボタンを抜き出して、各ボタンの操作面の最大突出高さを示した図である。（ｂ）スロットマシン１００の正面図から各ボタンを抜き出して、各ボタンの操作面の面積を示した図である。
（ａ）通常の設定変更モードの流れを時系列で示した図である。（ｂ）通常の設定確認モードの流れを時系列で示した図である。
（ａ）設定確認モードにおいて前面扉１０２が閉鎖された場合に遊技可能状態となる例を時系列で示した図である。（ｂ）設定確認モードにおいて前面扉１０２が閉鎖された場合に設定確認モードを維持する例を時系列で示した図である。（ｃ）計数ボタンの操作状態での遊技メダル数クリアボタンの制御状態の一例を示した図である。（ｄ）遊技メダル数クリアボタンの操作状態での計数ボタンの制御状態の一例を示した図である。
扉閉鎖状態での設定変更操作（実施例１）が行われた場合の制御の一例を時系列で示した図である。
扉閉鎖状態での設定変更操作（実施例２）が行われた場合の制御の一例を時系列で示した図である。
扉閉鎖状態での設定変更操作（実施例３）が行われた場合の制御の一例を時系列で示した図である。
扉閉鎖状態での設定変更操作（実施例４）が行われた場合の制御の一例を時系列で示した図である。
扉閉鎖状態での設定変更操作（実施例５）が行われた場合の制御の一例を時系列で示した図である。
扉閉鎖状態での設定変更操作（実施例６）が行われた場合の制御の一例を時系列で示した図である。
本実施形態に係るパチンコ機を正面側（遊技者側）から見た外観斜視図である。
パチンコ機を裏側から見た背面図である。
遊技盤を前方側（遊技者側）から見た略示正面図である。
図７５に示すアタッカユニット２３の一部を拡大して表した図であって、（ａ）は、ユニット本体２３ａの内部状態を示す図であり、（ｂ）は、ユニット本体２３ａを被覆するユニットカバー体２３ｂの裏側の状態を示す図である。
パチンコ機の機能ブロック図である。
パチンコ機の表示図柄の一例であって、（ａ）は、特図１の停止表示図柄の一例を示し、（ｂ）は特図２の停止表示図柄の一例を示し、（ｃ）は装飾図柄の一例を示し、（ｄ）は普図の停止表示図柄の一例を示す図である。
主制御部メイン処理の流れを示すフローチャートである。
主制御部タイマ割込処理の流れを示すフローチャートである。
（ａ）は、特図当否判定用テーブルの内容の一例を示す図であり、（ｂ）は、非時短遊技状態における大当り・突然時短当選時用特図判定テーブルの内容の一例を示す図であり、（ｃ）は、ａ時短遊技状態における大当り・突然時短当選時用特図判定テーブルの内容の一例を示す図であり、（ｄ）は、ｃ時短状態における大当り・突然時短当選時用特図判定テーブルの内容を一例を示す図である。
（ａ）は、非時短状態における小当り当選時用特図判定テーブルの内容の一例を示す図であり、（ｂ）は、ａ時短遊技状態における小当り当選時用特図判定テーブルの内容の一例を示す図であり、（ｃ）は、ｃ時短遊技状態における小当り当選時用特図判定テーブルの内容の一例を示す図である。
（ａ）は、普図当否判定用テーブルの内容の一例を示す図であり、（ｂ）は、非時短遊技状態における普図当り当選時用普図判定テーブルの内容の一例を示す図であり、（ｃ）は、ａ１時短遊技状態における普図当り当選時用普図判定テーブルの内容の一例を示す図であり、（ｄ）は、ａ２時短遊技状態における普図当り当選時用普図判定テーブルの内容の一例を示す図であり、（ｅ）は、普電作動ゲートを通過してから普通電動役物が作動するまでの待機時間の内容の一例を示す図であり、（ｆ）は、普電作動ゲート通過時の普通電動役物の作動時間の内容の一例を示す図である。
（ａ）は、普図変動表示の状態と普電作動ゲート通過時の動作との関係の一例について説明する図であり、（ｂ）は、特図１の変動表示の状態と特図２の変動表示の状態との関係の一例について説明する図であり、（ｃ）は、普図変動表示中における普電作動ゲート通過時の普図変動表示の状態について説明する図である。
パチンコ機の第１副制御部での処理の流れを示すフローチャートであり、（ａ）は第１副制御部メイン処理のフローチャートであり、（ｂ）は第１副制御部コマンド受信割込処理のフローチャートであり、（ｃ）は第１副制御部タイマ割込処理のフローチャートである。
パチンコ機の第２副制御部での処理の流れを示すフローチャートであり、（ａ）は第２副制御部メイン処理のフローチャートであり、（ｂ）は第２副制御部コマンド受信割込処理のフローチャートであり、（ｃ）は第２副制御部タイマ割込処理のフローチャートであり、（ｄ）は第２副制御部画像制御処理のフローチャートである。
遊技状態の遷移について説明する図である。
本実施形態のパチンコ機の装飾図柄表示装置を中心とした装飾図柄変動表示に係る演出の一例を段階的に示す図である。
図８８に示す演出の一例の続きを段階的に示す図である。
図８８（ｑ）に続く演出の別の例を段階的に示す図である。
装飾図柄表示装置を中心とした大当り遊技における演出の一例を段階的に示す図である。
装飾図柄表示装置を中心とした大当り遊技における演出の別の例を段階的に示す図である。
異なる図柄の変動表示が同時に行われている場合に先に停止表示する図柄の演出を優先する例を段階的に示し図である。
通常遊技状態で当りとなる普図の変動表示と大当りとなる特図２の変動表示の両方が実行されている場合に、先に停止表示する図柄の演出を優先する例である。
通常遊技状態において普図の変動表示と大当りとなる特図２の変動表示の両方が実行されている場合の、図９３に示した例とは別の例を段階的に示す図である。
ｃ時短遊技状態（ＲＵＳＨ状態）における最終変動から通常遊技状態（非時短遊技状態）へ移行する際の例を段階的に示す図である。
待機中表示の変形例を示す図である。
演出モードを説明するための図である。
ｃ時短遊技状態（ＲＵＳＨ状態）において演出モードを変更しながら遊技を進めた一例を段階的に示す図である。
演出モードＡが選択されている状態で入賞時コマンドを取りこぼした場合の一例を段階的に示す図である。
【発明を実施するための形態】
【０００９】
以下、図面を用いて、本発明の実施形態に係る遊技台について詳細に説明する。
【００１０】
＜全体構成＞
まず、図１を用いて、本発明の実施形態に係る封入式遊技機１００の全体構成について説明する。なお、図１は、封入式遊技機１００を正面側（遊技者側）から見た外観斜視図である。
（【００１１】以降は省略されています）
