公開番号2025085195
公報種別公開特許公報(A)
公開日2025-06-05
出願番号2023198904
出願日2023-11-24
発明の名称遊技台
出願人株式会社大都技研
代理人個人,個人
主分類A63F 5/04 20060101AFI20250529BHJP(スポーツ;ゲーム;娯楽)
要約【課題】部品の構成に特徴を有する遊技台を提供する。
【解決手段】特定部品を備えた遊技台であって、特定部品は、第一の部材を含んで構成された部品であり、特定部品は、第二の部材を含んで構成された部品であり、第二の部材は、複数の貫通孔が形成された部材であり、第一の部材は、複数の棒状の突出部が形成された部材であり、第一の部材は、複数の貫通孔のそれぞれに挿通された複数の棒状の突出部のそれぞれの先端部において、該貫通孔の径よりも大きく変形した複数の変形先端部が形成された部材であり、複数の変形先端部のうちの一つは、第二の部材における第一の位置にある第一の変形先端部であり、複数の変形先端部のうちの一つは、第二の部材における第二の位置にある第二の変形先端部であり、第二の位置は、第一の位置よりも第二の部材の平面視における中央からの距離が近い位置であり、変形先端部と第二の部材の間には空隙がある、ことを特徴とする。
【選択図】図10
特許請求の範囲【請求項１】
特定部品を備えた遊技台であって、
前記特定部品は、第一の部材を含んで構成された部品であり、
前記特定部品は、第二の部材を含んで構成された部品であり、
前記第二の部材は、複数の貫通孔が形成された部材であり、
前記第一の部材は、複数の棒状の突出部が形成された部材であり、
前記第一の部材は、前記複数の貫通孔のそれぞれに挿通された前記複数の棒状の突出部のそれぞれの先端部において、該貫通孔の径よりも大きく変形した複数の変形先端部が形成された部材であり、
前記複数の変形先端部のうちの一つは、前記第二の部材における第一の位置にある第一の変形先端部であり、
前記複数の変形先端部のうちの一つは、前記第二の部材における第二の位置にある第二の変形先端部であり、
前記第二の位置は、前記第一の位置よりも前記第二の部材の平面視における中央からの距離が近い位置であり、
前記変形先端部と前記第二の部材の間には空隙がある、
ことを特徴とする遊技台。
続きを表示（約 520 文字）【請求項２】
請求項１に記載の遊技台であって、
前記第一の変形先端部は、第一の形状であり、
前記第二の変形先端部は、第二の形状であり、
前記第一の形状と前記第二の形状は、同様の形状である、
ことを特徴とする遊技台。
【請求項３】
請求項１または２に記載の遊技台であって、
前記特定部品は、発光手段が設けられた発光基板が本体部に取り付けられて構成された部品であり、
前記特定部品は、前記発光手段の発光により遊技に関する情報を表示する部品であり、
前記第一の部材は、前記本体部であり、
前記第二の部材は、前記発光基板である、
ことを特徴とする遊技台。
【請求項４】
請求項１または２に記載の遊技台であって、
前記特定部品は、発光手段が設けられた発光基板が本体部に取り付けられて構成された部品であり、
前記特定部品は、前記発光手段の発光により遊技に関する情報を表示する部品であり、
前記第一の部材は、前記本体部であり、
前記第二の部材は、前記発光基板を覆うカバー部材である、
ことを特徴とする遊技台。

発明の詳細な説明【技術分野】
【０００１】
本発明は、回胴遊技機（スロットマシン）や弾球遊技機（パチンコ機）に代表される遊技台に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、遊技台は、様々な部品が取り付けられており、これらの部品によって多種多様な表示や演出を行うものがある（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－３６４７７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、遊技台の部品の構成には改良の余地がある。
【０００５】
本発明は、部品の構成に特徴を有する遊技台の提供を目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するため、本発明の遊技台は、
特定部品を備えた遊技台であって、
前記特定部品は、第一の部材を含んで構成された部品であり、
前記特定部品は、第二の部材を含んで構成された部品であり、
前記第二の部材は、複数の貫通孔が形成された部材であり、
前記第一の部材は、複数の棒状の突出部が形成された部材であり、
前記第一の部材は、前記複数の貫通孔のそれぞれに挿通された前記複数の棒状の突出部のそれぞれの先端部において、該貫通孔の径よりも大きく変形した複数の変形先端部が形成された部材であり、
前記複数の変形先端部のうちの一つは、前記第二の部材における第一の位置にある第一の変形先端部であり、
前記複数の変形先端部のうちの一つは、前記第二の部材における第二の位置にある第二の変形先端部であり、
前記第二の位置は、前記第一の位置よりも前記第二の部材の平面視における中央からの距離が近い位置であり、
前記変形先端部と前記第二の部材の間には空隙がある、
ことを特徴とする。
【発明の効果】
【０００７】
本発明の遊技台によれば、部品の構成に特徴を有する遊技台を提供することができる。
【図面の簡単な説明】
【０００８】

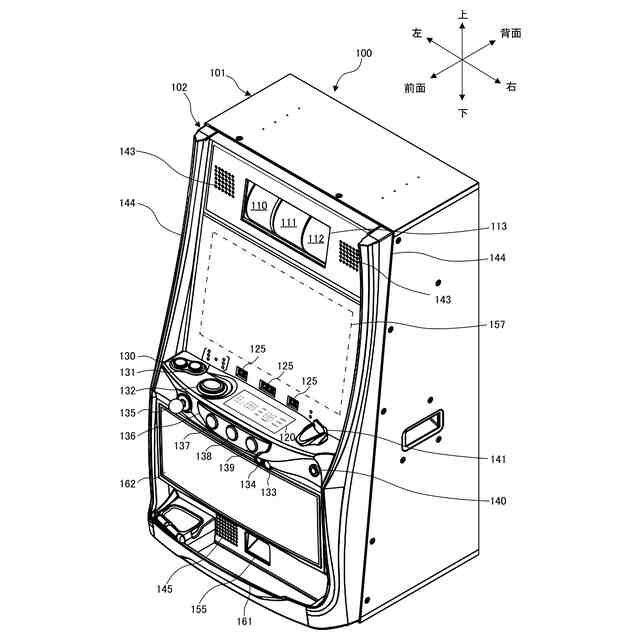

スロットマシン１００を正面側（遊技者側）から見た外観斜視図である。

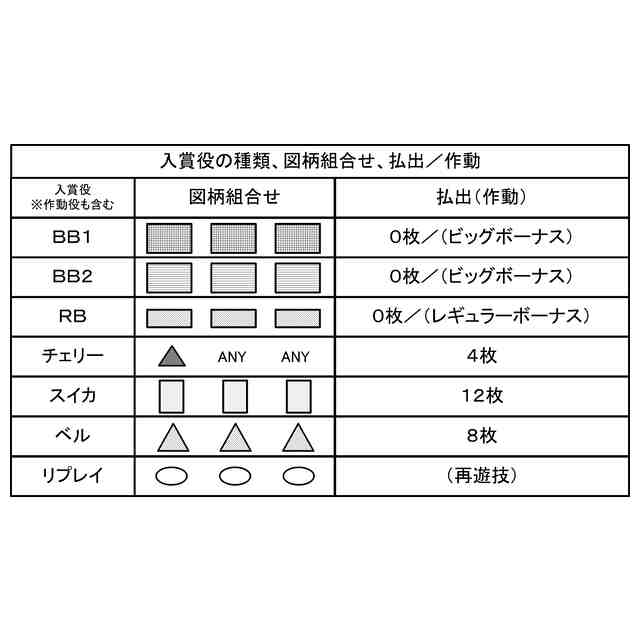

入賞役（作動役を含む）の種類、各入賞役に対応する図柄組み合わせ、各入賞役の払出を示す図である。

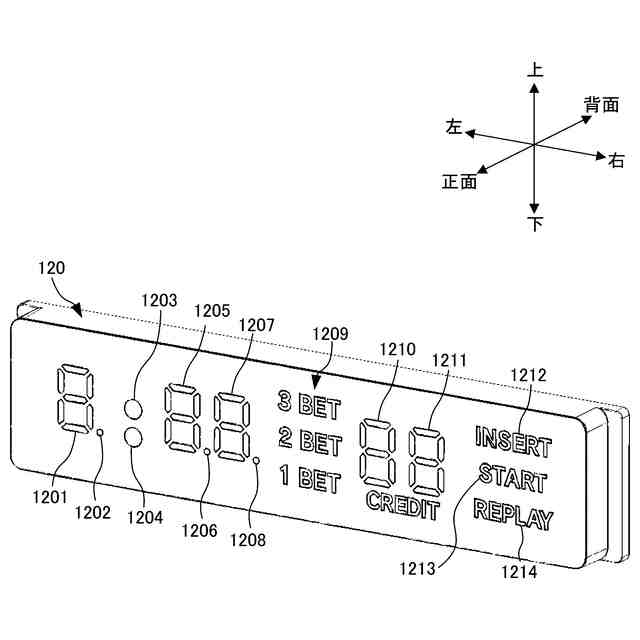

ＬＥＤユニット１２０を正面側から見た斜視図である。

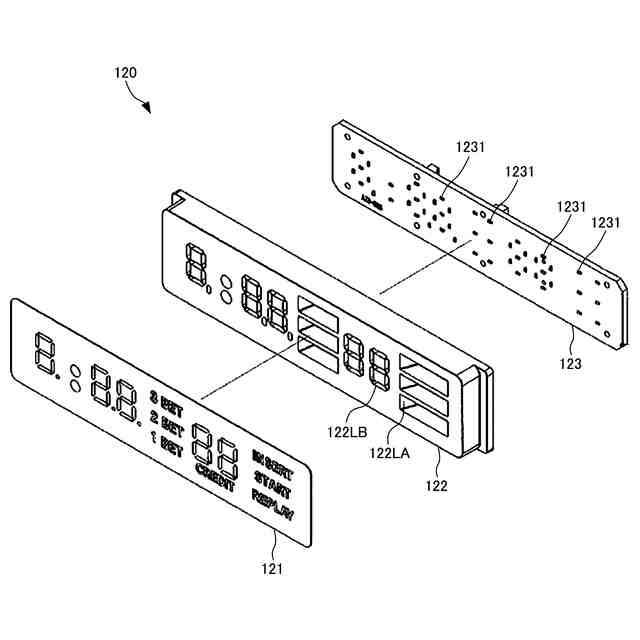

ＬＥＤユニット１２０の分解斜視図である。
表示シール１２１を剥がした状態のＬＥＤユニット１２０の右端部分を正面から撮影した写真である。

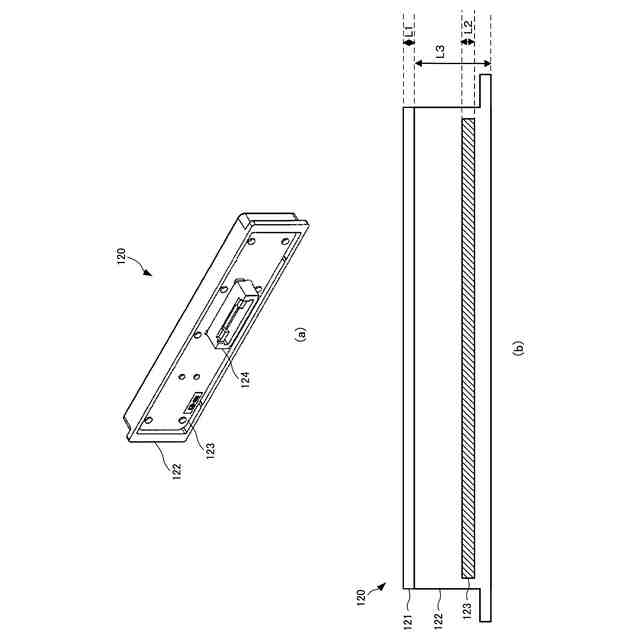

（ａ）は、ＬＥＤユニット１２０の背面側斜視図であり、（ｂ）は、ＬＥＤユニット１２０を上面側から見た場合の各部品の位置関係を示す図である。

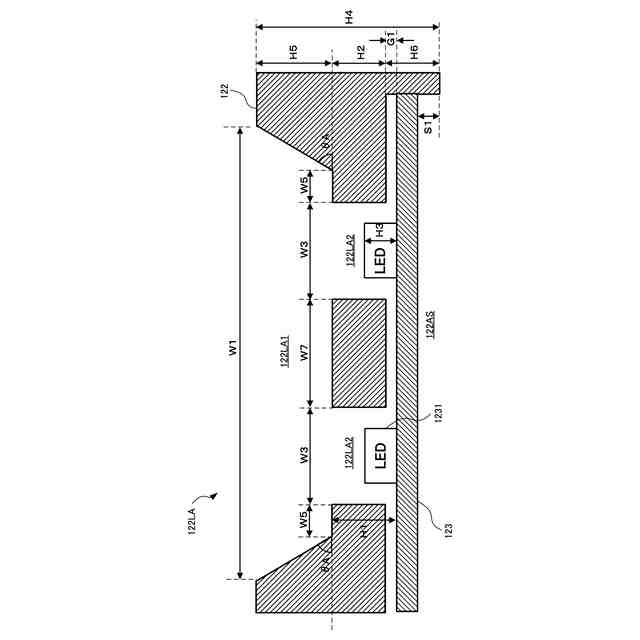

図４および図５に示す文字列用照射空間１２２ＬＡの構造を示す断面図である。

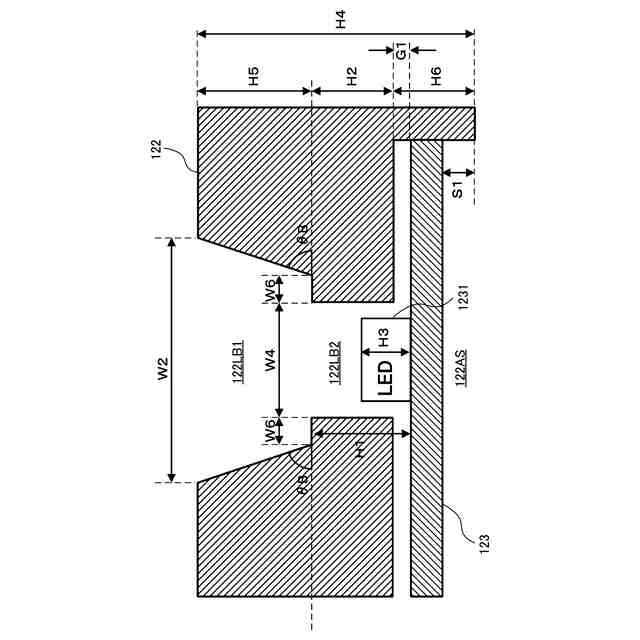

図４および図５に示すセグメント用照射空間１２２ＬＢの構造を示す断面図である。
（ａ）は、ＬＥＤ基板１２３が収納されていない状態のリフレクタ１２２を背面側から撮影した写真であり、（ｂ）は、ＬＥＤ基板１２３を背面側から撮影した写真である。

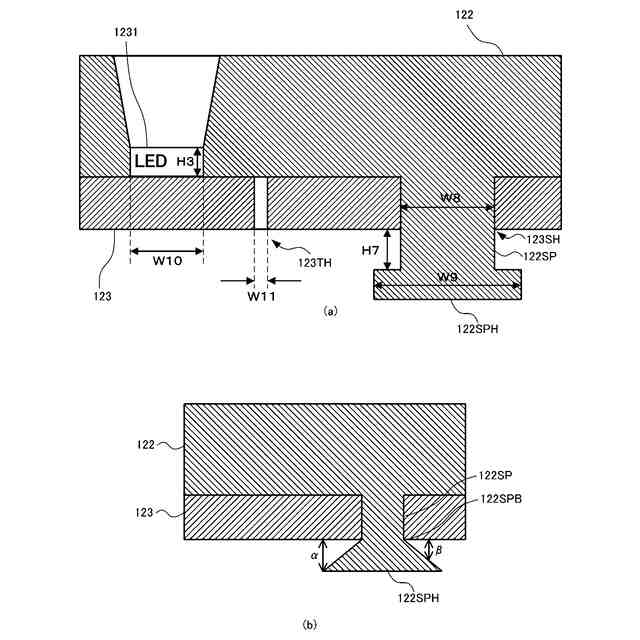

（ａ）は、ＬＥＤ基板１２３がリフレクタ１２２に固定された状態を示す断面模式図であり、（ｂ）は、（ａ）に示すカシメピン１２２ＳＰの頭部の形状の変形例を示す図である。
（ａ）は、ＬＥＤ基板１２３の表面（ＬＥＤユニット１２０の正面側になる面）を示す図であり、（ｂ）は、ＬＥＤ基板１２３の裏面（ＬＥＤユニット１２０の背面側になる面）を示す図である。
ＬＥＤ素子１２３１の回路を示す図である。
ＬＥＤ基板１２３の裏面（ＬＥＤユニット１２０の背面側になる面）のカシメ孔およびコネクタの位置を示す図である。
（ａ）はＬＥＤ基板の変形例を示す図であり、（ｂ）は（ａ）のコネクタ２２４の設置状態を示す拡大図である。
ＬＥＤ基板１２３がリフレクタ１２２に固定された状態を示す断面模式図である。
基板の裏側を保護するカバー１２３ＣＶを備えたＬＥＤ基板１２３がリフレクタ１２２に固定された状態を示す断面模式図である。
スロットマシン１００を側面側から見た状態を示す断面模式図である。
ぱちんこ機１０００を正面側（遊技者側）から見た図である。
【発明を実施するための形態】
【０００９】
以下説明する基本実施形態のスロットマシンは、所定数の遊技媒体が投入され、且つ、複数種類の図柄がそれぞれ施された複数のリールが所定の回転開始指示操作を受け付けたことで回転を開始するとともに、その回転開始指示操作を受け付けたことに基づいて複数種類の役の内部当選の当否を抽選（内部抽選）により判定し、その複数のリールそれぞれが、所定の回転停止指示操作を受け付けることで回転を個別に停止し、その抽選の結果に基づく役およびその複数のリールが停止したときの図柄組み合わせによって決まる条件が所定の払い出し条件に、合致していれば遊技媒体を払い出して終了となり、合致していなければ遊技媒体を払い出さずに終了となる一連の遊技を進行する遊技台である。
【００１０】
まず、図１を用いてスロットマシン１００の基本構成を説明する。図１は、スロットマシン１００を正面側（遊技者側）から見た外観斜視図である。
（【００１１】以降は省略されています）
