公開番号2025087146
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2023201592
出願日2023-11-29
発明の名称遊技台
出願人株式会社大都技研
代理人個人,個人
主分類A63F 5/04 20060101AFI20250603BHJP(スポーツ;ゲーム;娯楽)
要約【課題】基板に特徴を持った遊技台を提供する。
【解決手段】遊技台は、第一の基板と、前記第一の基板を収容可能な収容体と、を備え、前記第一の基板は、該第一の基板の或る辺において凹部を有する。また、前記第一の基板を前記収容体に収容した状態において、該第一の基板の一方面側から第一の方向視で前記凹部を通して該第一の基板の他方面側に配設された第一の部品を視認可能であり、前記第一の基板を前記収容体に収容した状態において、該第一の基板の一方面側から第二の方向視で前記凹部を通して該第一の基板の他方面側に配設された第二の部品を視認可能であり、前記第一の基板を前記収容体に収容した状態において、該第一の基板の一方面側で該収容体の内部における前記凹部と対応する領域は空隙になっている。
【選択図】図20
特許請求の範囲【請求項１】
第一の基板と、
前記第一の基板を収容可能な収容体と、
を備えた遊技台であって、
前記第一の基板は、該第一の基板の或る辺において凹部を有する基板であり、
前記第一の基板を前記収容体に収容した状態において、該第一の基板の一方面側から第一の方向視で前記凹部を通して該第一の基板の他方面側に配設された第一の部品を視認可能であり、
前記第一の基板を前記収容体に収容した状態において、該第一の基板の一方面側から第二の方向視で前記凹部を通して該第一の基板の他方面側に配設された第二の部品を視認可能であり、
前記第一の基板を前記収容体に収容した状態において、該第一の基板の一方面側で該収容体の内部における前記凹部と対応する領域は空隙になっている、
ことを特徴とする遊技台。
続きを表示（約 340 文字）【請求項２】
請求項１に記載の遊技台であって、
前記凹部は、特定部位が切断されることで形成されるものである、
ことを特徴とする遊技台。
【請求項３】
請求項２に記載の遊技台であって、
前記第一の基板は、前記特定部位の切断で前記遊技台の製造会社を特定可能な基板である、
ことを特徴とする遊技台。
【請求項４】
請求項１乃至３のいずれか一項に記載の遊技台であって、
前記第一の基板を前記収容体に収容した状態において、該第一の基板の一方面側で該収容体における前記凹部と対応する領域は、該第一の基板に向けて延出した部位が該凹部の形状に沿って配設されていない領域になっている、
ことを特徴とする遊技台。

発明の詳細な説明【技術分野】
【０００１】
本発明は、弾球遊技機（パチンコ機）、回胴遊技機（スロットマシン）、封入式遊技機あるいはメダルレススロットマシンに代表される遊技台に関する。
続きを表示（約 7,400 文字）【背景技術】
【０００２】
従来、遊技台の一つとして、例えば、スロットマシンが知られている。このようなスロットマシンには、複数種類の基板を備えている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－７３４６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来の遊技台には、基板に改良の余地がある。
【０００５】
本発明の目的は、基板に特徴を持った遊技台を提供することにある。
【課題を解決するための手段】
【０００６】
本発明に係る遊技台は、第一の基板と、前記第一の基板を収容可能な収容体と、を備えた遊技台であって、前記第一の基板は、該第一の基板の或る辺において凹部を有する基板であり、前記第一の基板を前記収容体に収容した状態において、該第一の基板の一方面側から第一の方向視で前記凹部を通して該第一の基板の他方面側に配設された第一の部品を視認可能であり、前記第一の基板を前記収容体に収容した状態において、該第一の基板の一方面側から第二の方向視で前記凹部を通して該第一の基板の他方面側に配設された第二の部品を視認可能であり、前記第一の基板を前記収容体に収容した状態において、該第一の基板の一方面側で該収容体の内部における前記凹部と対応する領域は空隙になっている、ことを特徴とする遊技台である。
【発明の効果】
【０００７】
本発明に係る遊技台によれば、基板に特徴を持った遊技台を提供することができる。
【図面の簡単な説明】
【０００８】

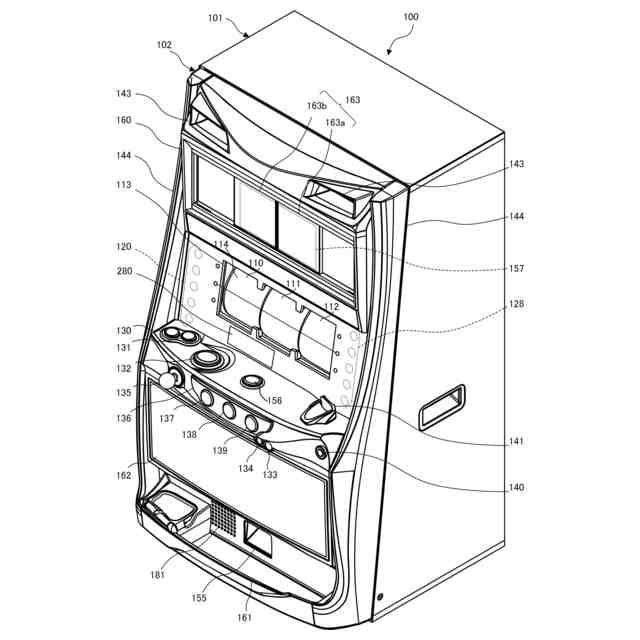

スロットマシン１００を正面側（遊技者側）から見た外観斜視図である。

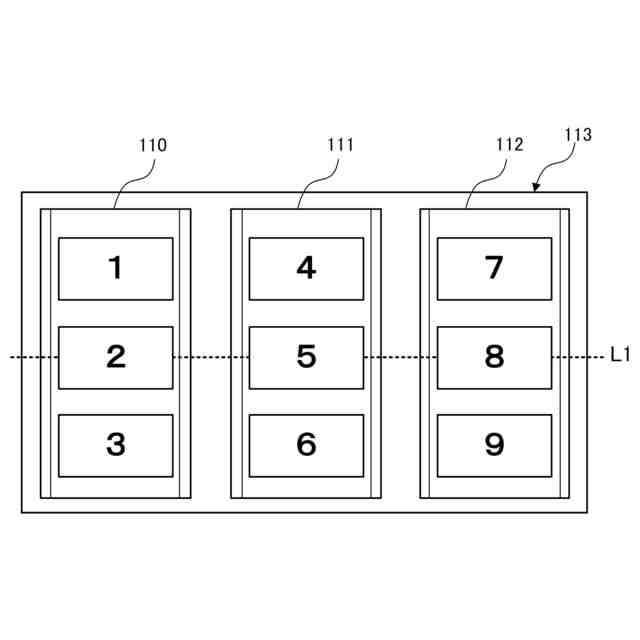

スロットマシン１００の入賞ラインの一例を示す図である。

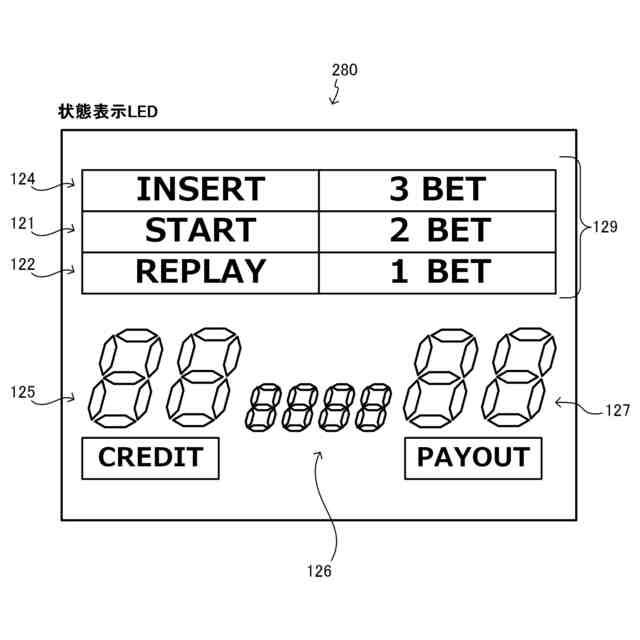

状態表示ＬＥＤ２８０の正面図である。

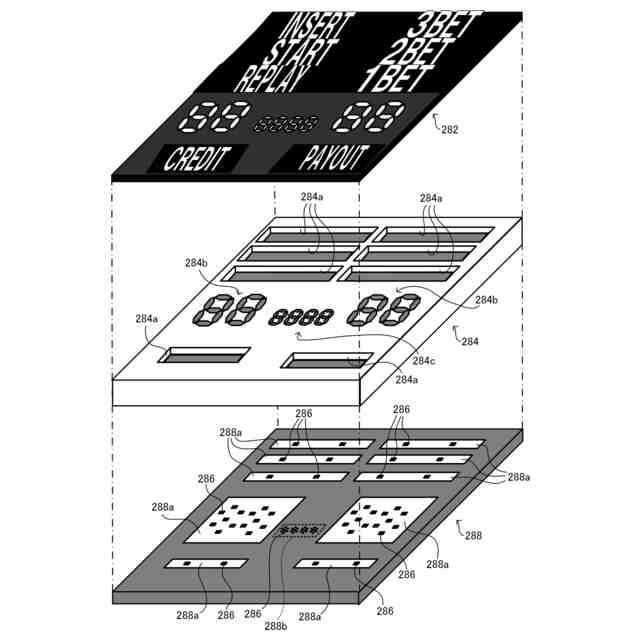

状態表示ＬＥＤ２８０を構成する部材を分解して示す分解斜視図である。
リフレクタ２８４の熱カシメ部２８４ｄを含む、状態表示ＬＥＤ２８０の断面図である。

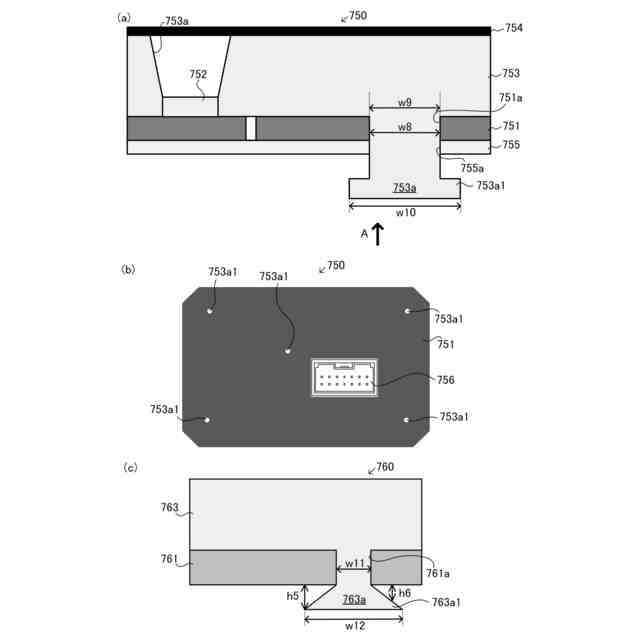

（ａ）変形例１に係る状態表示ＬＥＤ７５０の断面図である。（ｂ）（ａ）において符号Ａで示す方向から見た状態表示ＬＥＤの底面図である。（ｃ）変形例２に係る状態表示ＬＥＤ７６０の断面図である。

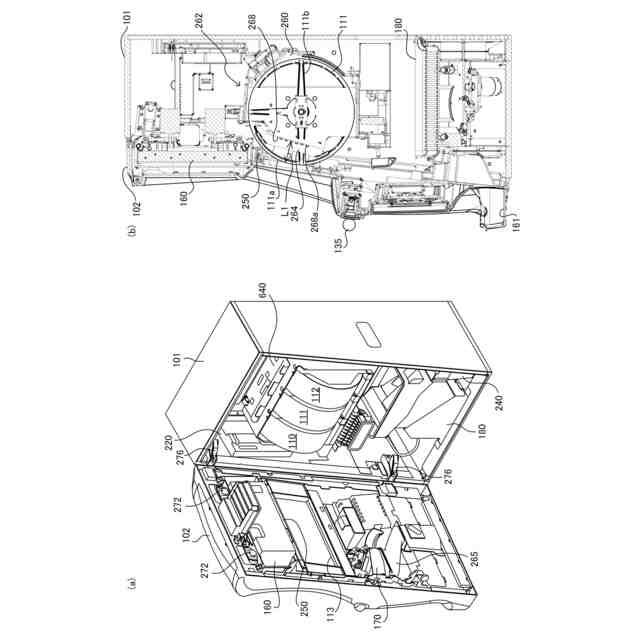

（ａ）前面扉１０２を開けた状態のスロットマシン１００を示す正面図である。（ｂ）スロットマシン１００の側断面図である。
リールバックライト２６４の正面図である。（ｂ）リールバックライト２６４の側面図である。（ｃ）リールバックライト２６４を構成する部材を分解して正面側から見た外観斜視図である。

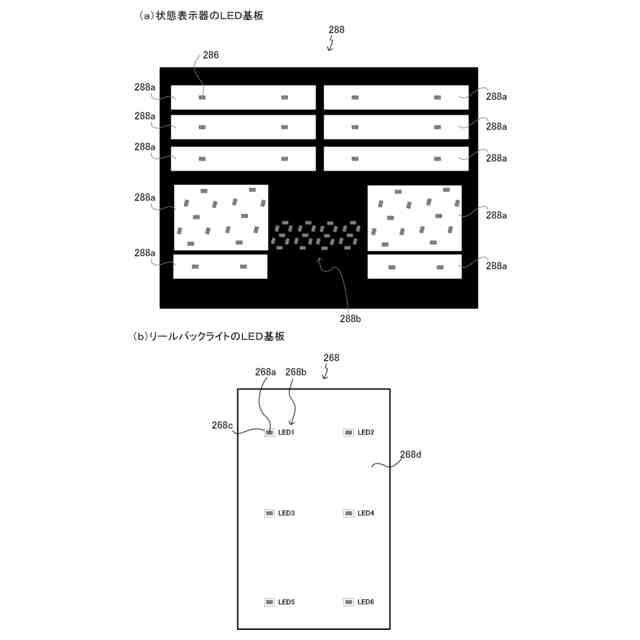

（ａ）状態表示ＬＥＤ２８０のＬＥＤ基板２８８の正面図である。（ｂ）リールバックライト２６４の照明基板２６８の正面図である。
制御部の回路ブロック図を示したものである。
（ａ）識別基板６１０を切り離す前の主制御基板６００の平面図である。（ｂ）識別基板６１０を切り離した後の主制御基板６００の平面図である。
副制御基板６５０の平面図である。
主基板収納ケース６４０と主制御基板６００を示した分解斜視図である。
（ａ）主制御基板６００を収容した状態の主基板収納ケース６４０を基板収容体６４２側から見た平面図である。（ｂ）（ａ）におけるＡ－Ａ線に沿う断面図である。（ｃ）（ｂ）に対応する従来の基板の構造を示した断面図である。
（ａ），（ｂ）変形例１に係る主制御基板６７０の平面図である。
（ａ）変形例２に係る主制御基板６９０の平面図である。（ｂ）変形例３に係る主制御基板６９６の平面図である。
変形例４に係る主制御基板７００の平面図である。
主基板収納ケース７４０と主制御基板７００を示した分解斜視図である。
（ａ）主制御基板７００を収容した状態の主基板収納ケース７４０を蓋体７４４側から見た平面図である。（ｂ）（ａ）における符号Ａ－Ａ線に沿う断面図である。（ｃ）変形例に係る主基板収納ケース８４０の断面図である。
（ａ―１）主制御基板７００を収容した状態の主基板収納ケース７４０を蓋体７４４側から見た平面図であって、作業者の第一の方向の視線を示した図である。（ａ－２）（ａ－１）の符号Ｂ－Ｂ線に沿う断面図であって、基板収容体７４２の側の第一の方向から主制御基板７００の部品面７０２ａに実装された部品７０６を視認した状態を示した図である。（ｂ―１）主制御基板７００を収容した状態の主基板収納ケース７４０を蓋体７４４側から見た平面図であって、作業者の第二の方向の視線を示した図である。（ｂ－２）（ｂ－１）の符号Ｃ－Ｃ線に沿う断面図であって、基板収容体７４２の側の第二の方向から主制御基板７００の部品面７０２ａに実装された部品７０６を視認した状態を示した図である。
（ａ）図２０（ａ－２）に対応する図面であって、基板収容体７４２の側の第一の方向から主制御基板７００の部品７０６を視認可能な範囲を示した図である。（ｂ）図２０（ｂ－２）に対応する図面であって、基板収容体７４２の側の第二の方向から主制御基板７００の部品７０６を視認可能な範囲を示した図である。
（ａ）前面扉１０２の背面を示した背面図である。（ｂ）（ａ）における主基板収納ケース７４０を抜き出して拡大して示した部分拡大図である。
（ａ）本例に係る基板７００を電源層７１０側から見た平面図であり。（ｂ）（ａ）におけるＸ－Ｘ線に沿う、基板７００の部分断面図である。
（ａ）ＬＥＤドライバＩＣ７１４の端子配置図である。（ｂ）モータドライバＩＣ７１６の端子配置図である。
（ａ）基板７００の電源層７１０の電源配線パターンの一例を示すパターン図である。（ｂ）基板７００のＧＮＤ層７０６のＧＮＤ配線パターン７０６ａを示すパターン図である。
（ａ）図２５（ａ）において符号Ａで示す部分を拡大して示す、電源層７１０の部分拡大図である。（ｂ）図２５（ｂ）において符号Ｂで示す部分を拡大して示す、ＧＮＤ層７０６の部分拡大図である。（ｃ）（ａ）に示す電源層７１０と（ｂ）に示すＧＮＤ層７０６を重ね合わせて示すパターン図である。
（ａ）ＧＮＤ層７０６のパターン抜き７０６ｂと、電源層７１０に実装されるＬＥＤドライバＩＣ７１４およびモータドライバ７１６との位置関係を示した平面図である。（ｂ）（ａ）に拡大して示すＬＥＤドライバ７１４におけるＹ－Ｙ線に沿う断面図である。（ｃ）（ａ）に拡大して示すモータドライバ７１６におけるＺ－Ｚ線に沿う断面図である。
（ａ）従来の遊技台の基板における問題点を模式的に示した概念図である。（ｂ）本願発明の基板の概念を模式的に示した図である。
（ａ）実施例１に係る非重畳領域ＮＯＥと、炭化導電路の想定最大領域ＣＥを示した平面図である。（ｂ）（ａ）におけるＡ－Ａ線に沿う断面図である。（ｃ）基板７００の非重畳領域ＮＯＥが、炭化導電路の想定最大領域ＣＥを含んでいない場合の例を示した平面図である。（ｄ），（ｄ´）（ｃ）におけるＢ－Ｂ線に沿う断面図である。
（ａ）実施例２に係る非重畳領域ＮＯＥ２を示した平面図である。（ｂ）実施例３に係る非重畳領域ＮＯＥ３を示した平面図である。（ｃ）実施例４に係る非重畳領域ＮＯＥ４を示した平面図である。
（ａ）実施例５に係る非重畳領域ＮＯＥ５を示した平面図である。（ｂ）（ａ）における電源配線ラインのパターンを変更した例を示した平面図である。
各リール（左リール１１０、中リール１１１、右リール１１２）に施された図柄の配列を平面的に展開して示す図である。
入賞役の種類、条件装置の名称，各入賞役に対応する図柄組合せ，払出数，備考を示す図である。
主制御部メイン処理の流れを示すフローチャートである。
主制御部タイマ割込処理の流れを示すフローチャートである。
（ａ）第１副制御部４００のＣＰＵ４０４が実行するメイン処理のフローチャートである。（ｂ）第１副制御部４００のコマンド受信割込処理のフローチャートである。（ｃ）第１副制御部４００のタイマ割込処理のフローチャートである。
（ａ）第２副制御部５００のＣＰＵ５０４が実行するメイン処理のフローチャートである。（ｂ）第２副制御部５００のコマンド受信割込処理のフローチャートである。（ｃ）第２副制御部５００のタイマ割込処理のフローチャートである。（ｄ）第２副制御部５００の画像制御処理のフローチャートである。
（ａ）スロットマシン１００の内部当選役の抽選値の一例を示した図である。（ｂ）内部当選役のうち、共通ベルと押し順役の操作内容ごとの表示態様と払出枚数を示す表である。
主制御部３００のＲＯＭ３０６に記憶されている当選役データを示す図である。
（ａ）主制御部３００のＣＰＵ３０４が実行する有利区間移行処理のフローチャートである。（ｂ）（ｃ）に示す有利区間移行処理のプログラムに対応するフローチャートである。（ｃ）有利区間移行処理のプログラムの一例である。（ｄ）有利区間移行処理のプログラムの他の一例である。
（ａ）主制御部３００のＣＰＵ３０４が実行する指示モニタ設定処理のフローチャートである。（ｂ）（ｃ）に示す指示モニタ設定処理のプログラムに対応するフローチャートである。（ｃ）指示モニタ設定処理のプログラムの一例である。
（ａ）変形例１に係る指示モニタ設定処理のフローチャートである。（ｂ）変形例１に係る指示モニタ設定処理のプログラムの一例である。
（ａ），（ｂ）図３９に示す当選役データの別例を示す図である。
（ａ）図３９に示す当選役データの別例を示す図である。（ｂ）図４５（ａ）に示す指示モニタ設定処理におけるレジスタ値の変化を示した図である。
（ａ）変形例２に係る指示モニタ設定処理のフローチャートである。（ｂ）変形例２に係る指示モニタ設定処理のプログラムの一例である。
本発明の一実施形態２に係るスロットマシンの外観を示す斜視図である。
実施形態２に係るスロットマシンの内部構成を示す図である。
メダルレススロットマシンが備える前面扉１１０２の一部を正面側（遊技者側）から見た外観図である。
（ａ）下皿１２００を構成する部材を分解して示す分解斜視図である。（ｂ）下皿ベース１２０２の係止ツメ１２０８ｂ２を上方から見た部分拡大図である。（ｃ）下皿カバー１２０８の底面１２０８ａと背面立壁１２０８ｂの断面を示した断面図である。
（ａ）証紙取付ユニット１２５０を前方から見た外観斜視図である。（ｂ）証紙取付ユニット１２５０を後方から見た外観斜視図である。
前面扉１１０２の下部を背面から見た外観斜視図である。
（ａ）証紙取付ユニット１２５０を前面扉１１０２に取り付ける前の状態を示した外観斜視図と模式図である。（ｂ）証紙取付ユニット１２５０を前面扉１１０１に取り付けた後の状態を示した外観斜視図と模式図である。
（ａ）メダルレススロットマシンの扉中継基板１３００の一部を示す正面図である。（ｂ）扉中継基板１３００におけるクリアスイッチ１３０４とリセットスイッチ１３０６の周辺を拡大して示す部分拡大図である。
（ａ）図５３（ａ）におけるＸ－Ｘ線に沿う断面図である。（ｂ）図５３（ａ）におけるＹ－Ｙ線に沿う断面図である。（ｃ）本発明に係る「隆起部」の変形例を示した図である。
扉中継基板１３００を模式的に示した平面図である。
封入式遊技機１００を正面側（遊技者側）から見た外観斜視図である。
制御部の回路ブロック図を示したものである。
主制御部３００、サブ制御部４００、枠制御部６００および発射制御部６３０などを構成する各（制御）基板等と、表示装置や可動体等との接続関係を示すブロック図である。
主制御基板３０１の主制御基板コネクタを抜粋して示した回路図である。
盤枠メイン中継基板２０３の盤枠メイン中継基板第１コネクタＲＣＮ１と盤枠メイン中継基板第２コネクタＲＣＮ２を抜粋して示した回路図である。
（ａ）主制御基板３０１の１層の表面の配線パターンの一部を抜粋して示した図である。（ｂ）主制御基板３０１の２層の裏面の配線パターンの一部を抜粋して示した図である。
ハンドル中継基板９０１に接続される基板や電子部品を示した回路図である。
パチンコ機用のハンドル中継基板９０１ｐに接続される基板や電子部品を示した回路図である。
ハンドル中継基板９０１のハンドル中継基板コネクタの接続関係を示した回路図である。
パチンコ機用のハンドル中継基板９０１ｐのハンドル中継基板コネクタの接続関係を示した回路図である。
（ａ）ハンドル中継基板コネクタや部品が実装された状態のハンドル中継基板９０１の一例を示した平面図である。（ｂ）ハンドル中継基板第１コネクタＨＣＮ１の端子配置の一例を示した図である。（ｃ）ハンドル中継基板第２コネクタＨＣＮ２の端子配置の一例を示した図である。（ｄ）ハンドル中継基板第４コネクタＨＣＮ４の端子配置の一例を示した図である。
（ａ）ハンドル中継基板コネクタや部品が実装された状態のパチンコ機用のハンドル中継基板９０１ｐの一例を示した平面図である。（ｂ）ハンドル中継基板９０１ｐのハンドル中継基板第１コネクタＨＣＮ１の端子配置の一例を示した図である。（ｃ）ハンドル中継基板９０１ｐのハンドル中継基板第２コネクタＨＣＮ２の端子配置の一例を示した図である。（ｄ）ハンドル中継基板９０１ｐのハンドル中継基板第４コネクタＨＣＮ４の端子配置の一例を示した図である。
ハンドル中継基板９０１の部品面９１０ａの配線パターンを示した平面図である。
ハンドル中継基板９０１の部品面９１０ａの側から半田面９１０ｂの配線パターンのみを透過して示した平面図である。
ハンドル中継基板９０１の部品面９１０ａと半田面９１０ｂの配線パターンの両方を示した平面図である。
ハンドル中継基板９０１の半田面９１０ｂの配線パターンを示した平面図である。
ハンドル中継基板９０１のコネクタや位置表示を示した平面図である。
ハンドル中継基板９０１のコネクタや位置表示の位置関係を示した平面図である。
部品が実装された状態の枠制御基板６０１の一例を示した平面図である。
枠制御基板６０１に実装されるスイッチと枠制御基板コネクタを抜粋して示した回路図である。
枠制御基板６０１の部品面９２０ａの配線パターンを示した平面図である。
枠制御基板６０１の半田面９２０ｂの配線パターンを示した平面図である。
スロットマシン１００を正面側（遊技者側）から見た外観斜視図である。
入賞役（作動役を含む）の種類、各入賞役に対応する図柄組み合わせ、各入賞役の払出を示す図である。
ＬＥＤユニット１２０を正面側から見た斜視図である。
ＬＥＤユニット１２０の分解斜視図である。
表示シール１２１を剥がした状態のＬＥＤユニット１２０の右端部分を正面から撮影した写真である。
（ａ）は、ＬＥＤユニット１２０の背面側斜視図であり、（ｂ）は、ＬＥＤユニット１２０を上面側から見た場合の各部品の位置関係を示す図である。
図８１および図８２に示す文字列用照射空間１２２ＬＡの構造を示す断面図である。
図８１および図８２に示すセグメント用照射空間１２２ＬＢの構造を示す断面図である。
（ａ）は、ＬＥＤ基板１２３が収納されていない状態のリフレクタ１２２を背面側から撮影した写真であり、（ｂ）は、ＬＥＤ基板１２３を背面側から撮影した写真である。
（ａ）は、ＬＥＤ基板１２３がリフレクタ１２２に固定された状態を示す断面模式図であり、（ｂ）は、（ａ）に示すカシメピン１２２ＳＰの頭部の形状の変形例を示す図である。
（ａ）は、ＬＥＤ基板１２３の表面（ＬＥＤユニット１２０の正面側になる面）を示す図であり、（ｂ）は、ＬＥＤ基板１２３の裏面（ＬＥＤユニット１２０の背面側になる面）を示す図である。
ＬＥＤ素子１２３１の回路を示す図である。
ＬＥＤ基板１２３の裏面（ＬＥＤユニット１２０の背面側になる面）のカシメ孔およびコネクタの位置を示す図である。
（ａ）はＬＥＤ基板の変形例を示す図であり、（ｂ）は（ａ）のコネクタ２２４の設置状態を示す拡大図である。
ＬＥＤ基板１２３がリフレクタ１２２に固定された状態を示す断面模式図である。
基板の裏側を保護するカバー１２３ＣＶを備えたＬＥＤ基板１２３がリフレクタ１２２に固定された状態を示す断面模式図である。
スロットマシン１００を側面側から見た状態を示す断面模式図である。
ぱちんこ機１０００を正面側（遊技者側）から見た図である。
【発明を実施するための形態】
【０００９】
＜＜実施形態１＞＞
以下、図面を用いて、本発明の実施形態１に係る遊技台（スロットマシン）について説明する。
【００１０】
＜全体構成＞
まず、図１を用いてスロットマシン１００の全体構成について説明する。図１は、スロットマシン１００を正面側（遊技者側）から見た外観斜視図である。
（【００１１】以降は省略されています）
