公開番号2025091014
公報種別公開特許公報(A)
公開日2025-06-18
出願番号2023205959
出願日2023-12-06
発明の名称遊技台
出願人株式会社大都技研
代理人個人
主分類A63F 5/04 20060101AFI20250611BHJP(スポーツ;ゲーム;娯楽)
要約【課題】目押しが苦手な遊技者でも遊技を楽しむことができる遊技台を提供する。
【解決手段】有利な状態で所定量の遊技価値を獲得可能な遊技台は、有利な状態において或る内部当選役に内部当選した場合(第一の場合)、第一の役又は第二の役に入賞可能であり、第二の役に入賞した場合に付与される遊技価値の量は第一の役に入賞した場合に付与される遊技価値の量よりも多く、有利な状態は、第二の役が入賞可能な回数の最大値(所定回数)が設定され、有利な状態において第二の役が所定回数入賞することにより所定量の遊技価値を獲得可能に構成され、第一の場合には、第二の役に関連する操作手段の操作に関わる或る演出を実行され操作手段の操作タイミングに関連して第一の役又は第二の役に入賞し、第一の場合において第一の役に入賞した場合でも所定量の遊技価値を獲得可能に構成されている。
【選択図】図12

特許請求の範囲【請求項１】
複数種類の図柄が施され、回転駆動される複数のリールと、
前記複数のリールを個別に停止させることが可能な複数の操作手段と、
内部当選役を決定可能な内部当選結果決定手段と、
入賞判定を実行可能な入賞判定手段と、
遊技価値を付与可能な遊技価値付与手段と、
演出手段と、を備えた遊技台であって、
所定量の遊技価値を最大獲得可能数として遊技者に有利な遊技状態を実行可能に構成されており、
或る内部当選役に内部当選した場合（以下、「第一の場合」という。）、少なくとも第一の役に入賞可能に構成されており、
前記第一の場合、第二の役に入賞可能に構成されており、
前記第二の役に入賞した場合に付与可能な遊技価値の量は、前記第一の役に入賞した場合に付与可能な遊技価値の量よりも多く、
前記第一の場合、前記複数の操作手段の操作タイミングに関連して、前記第一の役又は前記第二の役に入賞する場合があり、
前記演出手段は、前記第一の場合、前記第二の役に関連する前記複数の操作手段の操作に関わる或る演出を実行可能に構成されており、
前記第一の場合であって、前記第一の役に入賞した場合（以下、「第二の場合」という。）でも前記有利な遊技状態において前記所定量の遊技価値を獲得可能に構成されている、
ことを特徴とする遊技台。
続きを表示（約 1,000 文字）【請求項２】
請求項１記載の遊技台であって、
前記有利な遊技状態において、前記第二の役が所定回数入賞することにより前記所定量の遊技価値を獲得可能に構成されており、
前記第二の場合、使用される遊技価値の量と同一の遊技価値の量が付与可能である、
ことを特徴とする遊技台。
【請求項３】
請求項２記載の遊技台であって、
前記第一の場合、第三の役に入賞可能又はハズレとなる場合（以下、「第三の場合」という。）があり、
前記第三の役に入賞した場合に付与可能な遊技価値の量は、前記第一の役に入賞した場合に付与可能な遊技価値の量よりも少なく、
前記第一の場合、第一の停止操作順序で操作された場合、前記第一の役又は前記第二の役に入賞可能であり、第二の停止操作順序で操作された場合、前記第三の役に入賞可能又はハズレであり、
前記第三の場合、前記第二の役が前記所定回数入賞することが不可能となることで前記有利な遊技状態において前記所定量の遊技価値を獲得することができないように構成されている、
ことを特徴とする遊技台。
【請求項４】
請求項３記載の遊技台であって、
前記有利な遊技状態は、前記第二の役が入賞可能な回数の最大値として前記所定回数が設定されていることを特徴とする遊技台。
【請求項５】
請求項２乃至４のいずれか１項に記載の遊技台であって、
前記有利な遊技状態において新たな有利な遊技状態を付与する抽選（以下、「第一の抽選」という。）を実行可能に構成されており、
前記第二の場合、前記有利な遊技状態において次の前記或る内部当選役に内部当選するまで、前記第一の抽選は実行されないように構成されている、
ことを特徴とする遊技台。
【請求項６】
請求項５記載の遊技台であって、
前記有利な遊技状態において前記第一の抽選を実行可能な第四の役が入賞可能に構成されており、
前記第四の役は、前記複数の操作手段の操作タイミングに関連して入賞可能な役であり、
前記第四の役は、使用する遊技価値の量と同一の量の遊技価値を付与可能な役であり、
前記有利な遊技状態において前記所定量の遊技価値を獲得できなかった場合、新たな該有利な遊技状態が付与される場合があるように構成されている、
ことを特徴とする遊技台。

発明の詳細な説明【技術分野】
【０００１】
本発明は、スロットマシン（回胴遊技機）、パチンコ機（弾球遊技機）に代表される遊技台に関する。
続きを表示（約 6,300 文字）【背景技術】
【０００２】
従来、遊技台の一つとして、例えば、スロットマシンが知られている。このスロットマシンは、メダルを投入してスタートレバーを操作することでリールを回転させるとともに、内部抽選によって役を内部決定し、ストップボタンを操作することでリールを停止させた時に、リール窓上に内部決定に応じて予め定められた図柄の組合せが表示されると役が成立するように構成されている。そして、メダルの払出を伴う役が成立した場合には、成立した役に対応する規定数のメダルが払い出されるようになっている。
【０００３】
このような遊技台においては、目押しを要求するナビを実行し、特定の図柄（例えば、７図柄など）を狙わせる遊技性が存在する（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－８９６４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、目押し操作は遊技者の技量に関係する操作である。したがって、目押しが苦手な遊技者は、特定の図柄を停止させることができずこのような遊技性を楽しむことができないという問題がある。
【０００６】
本発明はこのような事情に鑑みてなされたものであり、目押しが苦手な遊技者でも遊技を楽しむことができる遊技台を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記目的を達成するため、本発明に係る遊技台は、その一態様として、
前記複数のリールを個別に停止させることが可能な複数の操作手段と、
内部当選役を決定可能な内部当選結果決定手段と、
入賞判定を実行可能な入賞判定手段と、
遊技価値を付与可能な遊技価値付与手段と、
演出手段と、を備えた遊技台であって、
所定量の遊技価値を最大獲得可能数として遊技者に有利な遊技状態を実行可能に構成されており、
或る内部当選役に内部当選した場合（以下、「第一の場合」という。）、少なくとも第一の役に入賞可能に構成されており、
前記第一の場合、第二の役に入賞可能に構成されており、
前記第二の役に入賞した場合に付与可能な遊技価値の量は、前記第一の役に入賞した場合に付与可能な遊技価値の量よりも多く、
前記第一の場合、前記複数の操作手段の操作タイミングに関連して、前記第一の役又は前記第二の役に入賞する場合があり、
前記演出手段は、前記第一の場合、前記第二の役に関連する前記複数の操作手段の操作に関わる或る演出を実行可能に構成されており、
前記第一の場合であって、前記第一の役に入賞した場合（以下、「第二の場合」という。）でも前記有利な遊技状態において前記所定量の遊技価値を獲得可能に構成されている、
ことを特徴とする。
【発明の効果】
【０００８】
本発明によれば、目押しが苦手な遊技者でも遊技を楽しむことができる遊技台を提供することができる。
【図面の簡単な説明】
【０００９】

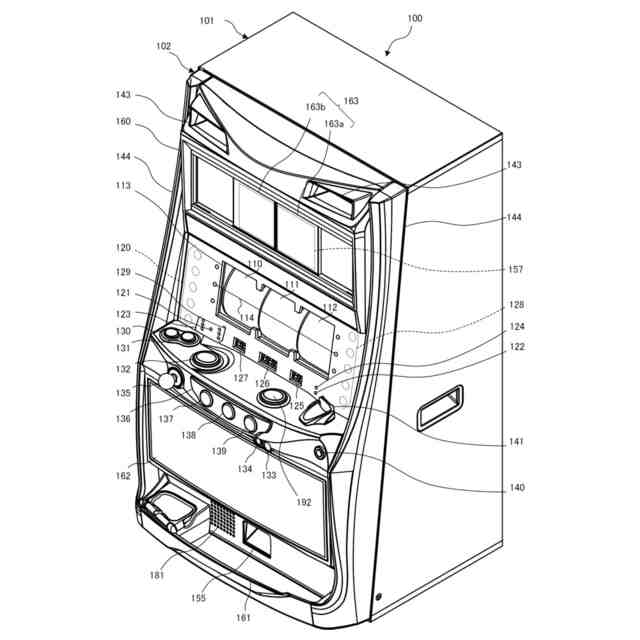

本発明の一実施形態に係るスロットマシンの外観を示す斜視図である。

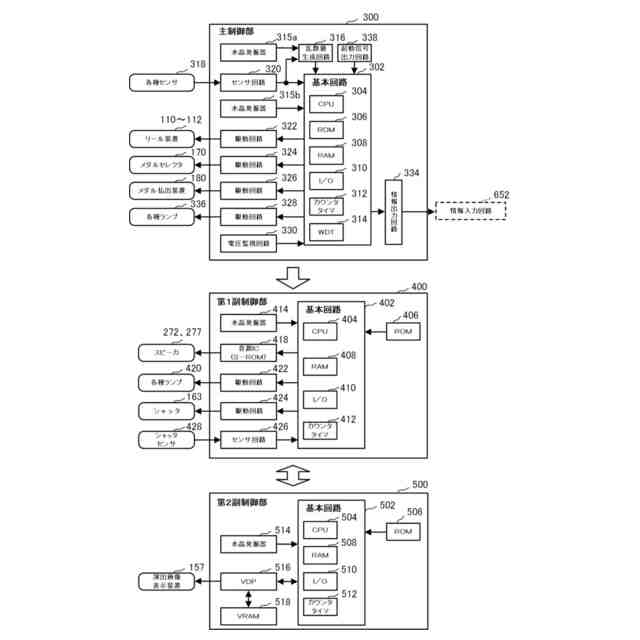

本発明の一実施形態に係るスロットマシンの制御部の回路ブロック図である。

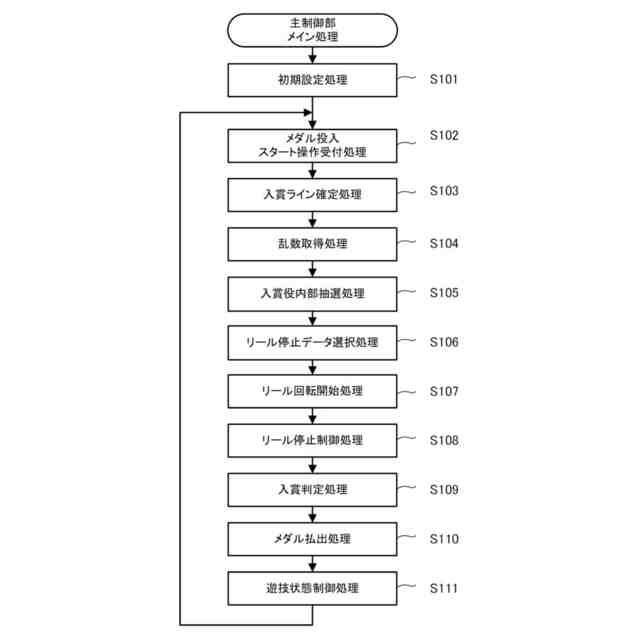

本発明の一実施形態に係るスロットマシンの主制御部メイン処理の流れを示すフローチャートである。

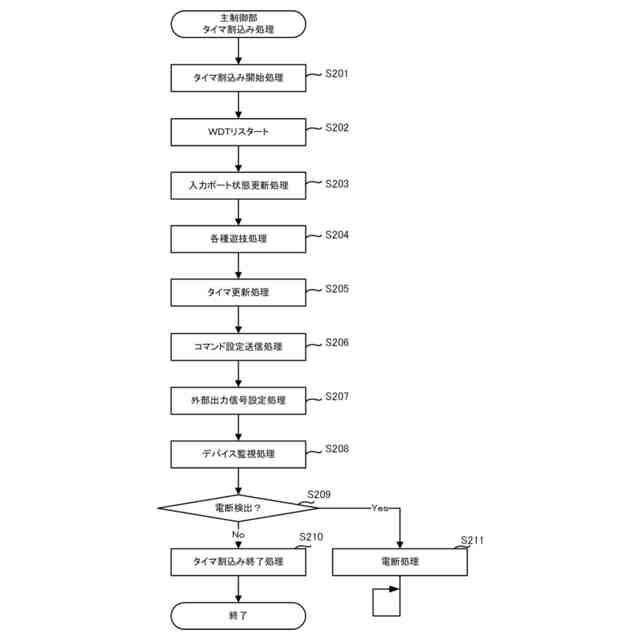

本発明の一実施形態に係るスロットマシンの主制御部タイマ割込処理の流れを示すフローチャートである。

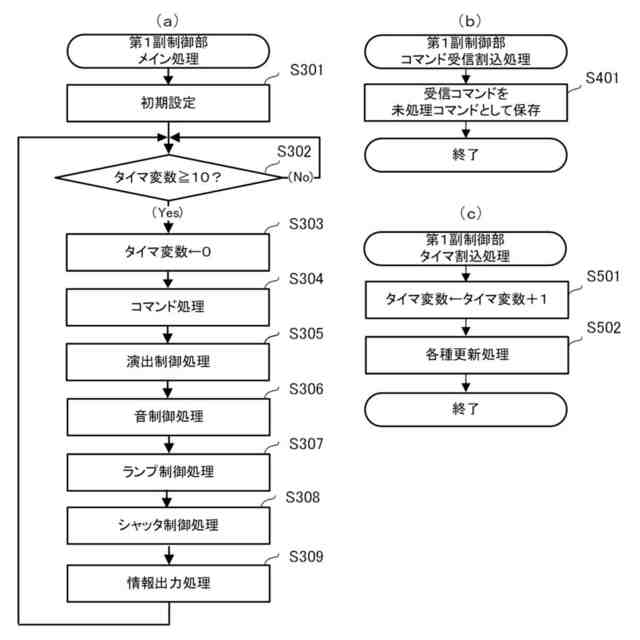

本発明の一実施形態に係るスロットマシンの第１副制御部メイン処理、第１副制御部コマンド受信割込処理、及び第１副制御部タイマ割込処理の流れを示すフローチャートである。

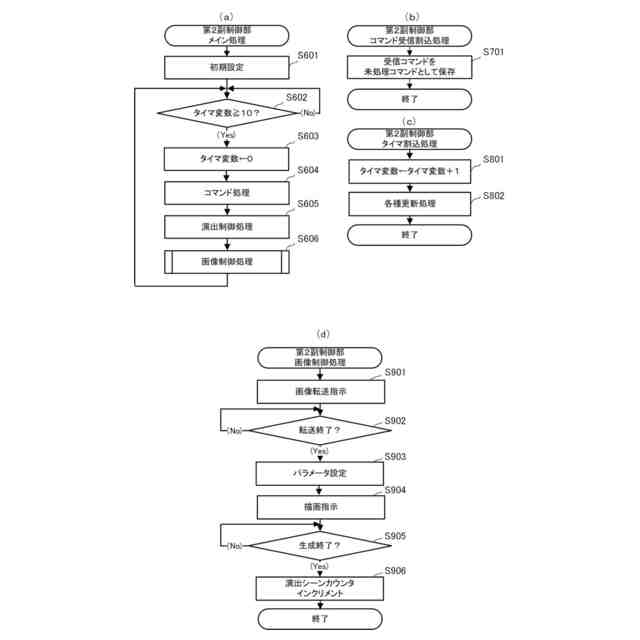

本発明の一実施形態に係るスロットマシンの第２副制御部メイン処理、第２副制御部コマンド受信割込処理、第２副制御部タイマ割込処理及び第２副制御部画像制御処理の流れを示すフローチャートである。
本発明の一実施形態に係るスロットマシンの小役グループの一例を示す表である。
図９、図１０、図１１及び図１２（Ａ）とともに、本発明の一実施形態に係るスロットマシンがボーナス遊技状態においてメダルを７１１枚獲得できた場合の遊技の流れの一例を示す図である。
図８、図１０、図１１及び図１２（Ａ）とともに、本発明の一実施形態に係るスロットマシンがボーナス遊技状態においてメダルを７１１枚獲得できた場合の遊技の流れの一例を示す図である。
図８、図９、図１１及び図１２（Ａ）とともに、本発明の一実施形態に係るスロットマシンがボーナス遊技状態においてメダルを７１１枚獲得できた場合の遊技の流れの一例を示す図である。
図８、図９、図１０及び図１２（Ａ）とともに、本発明の一実施形態に係るスロットマシンがボーナス遊技状態においてメダルを７１１枚獲得できた場合の遊技の流れの一例を示す図である。
（Ａ）は、図８、図９、図１０及び図１１とともに、本発明の一実施形態に係るスロットマシンがボーナス遊技状態においてメダルを７１１枚獲得できた場合の遊技の流れの一例を示す図であり、（Ｂ）は、図１３とともに、本発明の一実施形態に係るスロットマシンがボーナス遊技状態においてメダルを７１１枚獲得できなかった場合の遊技の流れの一例を示す図である。
図１２（Ｂ）とともに、本発明の一実施形態に係るスロットマシンがボーナス遊技状態においてメダルを７１１枚獲得できなかった場合の遊技の流れの一例を示す図である。
図１５とともに、本発明の一実施形態に係るスロットマシンのボーナス遊技状態が連荘してメダルを１４２２枚獲得できた場合の遊技の流れの一例を示す図である。
図１４とともに、本発明の一実施形態に係るスロットマシンのボーナス遊技状態が連荘してメダルを１４２２枚獲得できた場合の遊技の流れの一例を示す図である。
図１７とともに、本発明の一実施形態に係るスロットマシンのボーナス遊技状態が連荘したがメダルを１４２２枚獲得できなかった場合の遊技の流れの一例を示す図である。
図１６とともに、本発明の一実施形態に係るスロットマシンのボーナス遊技状態が連荘したがメダルを１４２２枚獲得できなかった場合の遊技の流れの一例を示す図である。
（ａ）は、本発明の一実施形態に係るスロットマシンのＢＢ中処理の流れを示すフローチャートであり、（ｂ）は、図１８（ａ）のステップＳ１００７のその他小役処理の流れを詳しく示すフローチャートである。
図１８のステップＳ１００６の押し順ベル処理の流れを詳しく示すフローチャートである。
図１８（ａ）のステップＳ１００２のＪＡＣゲーム処理の流れを詳しく示すフローチャートである。
本発明の一実施形態に係るスロットマシンの各リールに施された図柄の配列を平面的に展開して示す図である。
スロットマシン１００を正面側（遊技者側）から見た外観斜視図である。
スロットマシン１００の入賞ラインの一例を示す図である。
制御部の回路ブロック図を示したものである。
各リール（左リール１１０、中リール１１１、右リール１１２）に施された図柄の配列を平面的に展開して示す図である。
入賞役の種類、条件装置の名称，各入賞役に対応する図柄組合せ，払出数，備考を示す図である。
主制御部メイン処理の流れを示すフローチャートである。
主制御部タイマ割込処理の流れを示すフローチャートである。
（ａ）第１副制御部４００のＣＰＵ４０４が実行するメイン処理のフローチャートである。（ｂ）第１副制御部４００のコマンド受信割込処理のフローチャートである。（ｃ）第１副制御部４００のタイマ割込処理のフローチャートである。
（ａ）第２副制御部５００のＣＰＵ５０４が実行するメイン処理のフローチャートである。（ｂ）第２副制御部５００のコマンド受信割込処理のフローチャートである。（ｃ）第２副制御部５００のタイマ割込処理のフローチャートである。（ｄ）第２副制御部５００の画像制御処理のフローチャートである。
（ａ）前回の遊技の入賞役がリプレイ以外の場合におけるフリーズ制御（実施例１）のタイムチャートである。（ｂ）前回の遊技の入賞役がリプレイ以外の場合におけるフリーズ制御（実施例２）のタイムチャートである。
前回の遊技の入賞役がリプレイ以外の場合におけるフリーズ制御（実施例１）の演出例を時系列で示した図である。
前回の遊技の入賞役がリプレイ以外の場合におけるフリーズ制御（実施例１）の演出例を時系列で示した図である。
前回の遊技の入賞役がリプレイ以外の場合におけるフリーズ制御（実施例２）の演出例を時系列で示した図である。
（ａ）前回の遊技の入賞役がリプレイ以外の場合におけるフリーズ制御（実施例３）のタイムチャートである。（ｂ）前回の遊技の入賞役がリプレイの場合におけるフリーズ制御（実施例４）のタイムチャートである。
前回の遊技の入賞役がリプレイ以外の場合におけるフリーズ制御（実施例３）の演出例を時系列で示した図である。
前回の遊技の入賞役がリプレイの場合におけるフリーズ制御（実施例４）の演出例を時系列で示した図である。
前回の遊技の入賞役がリプレイの場合におけるフリーズ制御（実施例４）の演出例を時系列で示した図である。
（ａ）リールバックライト２６４の正面図である。（ｂ）リールバックライト２６４の側面図である。（ｃ）リールバックライト２６４を構成する部材を分解して正面側から見た外観斜視図である。
（ａ）通常遊技において特殊リプレイに内部当選した遊技（実施例１）の流れを示すタイムチャートである。（ｂ）ジャッジ演出勝利時において特殊リプレイに内部当選しなかった遊技（実施例２）の流れを示すタイムチャートである。（ｃ）は、ジャッジ演出敗北時において特殊リプレイに内部当選しなかった遊技（実施例４）の流れを示すタイムチャートである。
通常遊技において特殊リプレイに内部当選した遊技（実施例１）におけるバックライト演出の演出例を時系列で示した図である。
（１）～（８）ジャッジ演出勝利時において特殊リプレイに内部当選しなかった遊技（実施例２）におけるバックライト演出の演出例を時系列で示した図である。
（９）～（１０）ジャッジ演出勝利時において特殊リプレイに内部当選しなかった遊技（実施例２）におけるバックライト演出の演出例を時系列で示した図である。（１）～（４）ジャッジ演出勝利時において特殊リプレイに内部当選した遊技（実施例３）におけるバックライト演出の演出例を時系列で示した図である。
（５）～（１０）ジャッジ演出勝利時において特殊リプレイに内部当選した遊技（実施例３）におけるバックライト演出の演出例を時系列で示した図である。
（１）～（８）ジャッジ演出敗北時において特殊リプレイに内部当選しなかった遊技（実施例４）におけるバックライト演出の演出例を時系列で示した図である。
（９）～（１０）ジャッジ演出敗北時において特殊リプレイに内部当選しなかった遊技（実施例４）におけるバックライト演出の演出例を時系列で示した図である。（１）～（４）ジャッジ演出敗北時において特殊リプレイに内部当選した遊技（実施例５）におけるバックライト演出の演出例を時系列で示した図である。
（５）～（１０）ジャッジ演出敗北時において特殊リプレイに内部当選した遊技（実施例５）におけるバックライト演出の演出例を時系列で示した図である。
前面扉１０２を開けた状態のスロットマシン１００を示す正面図である。
スピーカユニット６００の分解斜視図である。
（ａ）背面カバー６２０の側面図である。（ｂ）背面カバー６２０の上面図である。（ｃ）スピーカ６１０の側面図である。（ｄ）スピーカ６１０の上面図である。
（ａ）スピーカユニット６００の上面図である。（ｂ）（ａ）に示すスピーカユニット６００のＡ－Ａ線に沿う断面図である。
（ａ）スピーカユニット６００の正しい取付方法の一例を模式的に示した図である。（ｂ）スピーカユニット６００の誤った取付方法の一例を模式的に示した図である。
（ａ），（ｂ）スピーカユニット６００の誤った取付方法の他の一例を模式的に示した図である。
変形例１に係るスピーカユニット７００の分解斜視図である。
（ａ）背面カバー７２０の側面図である。（ｂ）背面カバー７２０の上面図である。（ｃ）スピーカ７１０の側面図である。（ｄ）スピーカ７１０の上面図である。
（ａ）スピーカユニット７００の上面図である。（ｂ）（ａ）に示すスピーカユニット７００のＢ－Ｂ線に沿う断面図である。
スピーカユニット７００取付方法の一例を時系列で示した図である。
（ａ）変形例２に係るスピーカユニット８００の分解斜視図である。（ｂ）前面扉１０２の裏面に２つのスピーカユニット８００を取り付けた様子を示す外観斜視図である。
（ａ）背面カバー８２０の側面図である。（ｂ）背面カバー８２０の上面図である。（ｃ）スピーカ８１０の側面図である。（ｄ）スピーカ８１０の上面図である。
背面カバー８２０の内側空間にスピーカ８１０を収容した状態をスピーカ８１０の下面側から見た平面図である。
スピーカユニット８００の取付方法の一例を時系列で示した図である。
（ａ）変形例３に係るスピーカユニット８５０の分解斜視図である。（ｂ）前面扉１０２の裏面下方に２つのスピーカユニット８５０を取り付けた様子を示す外観斜視図である。
（ａ）背面カバー８７０の側面図である。（ｂ）背面カバー８７０の上面図である。（ｃ）スピーカ８６０の側面図である。（ｄ）スピーカ８６０の上面図である。
前面扉１０２に対してスピーカ８６０と背面カバー８７０の位置決めを行った状態を前面扉１０２の背面から見た背面図である。
スピーカ８６０と背面カバー８７０を前面扉１０２にネジで取り付けた後の状態を前面扉１０２の背面から見た背面図である。
（ａ）左スピーカ台座部８８０Ｌに取り付けたスピーカユニット８５０を背面視左側から見た側面図である。（ｂ）左スピーカ台座部８８０Ｌに取り付けたスピーカユニット８５０を背面視右側から見た側面図である。
スピーカ８６０と背面カバー８７０を前面扉１０２にネジで取り付けた後の状態を前面扉１０２の背面から見た背面図である。
（ａ）可動体９００を構成する部材を分解して正面側から見た外観斜視図である。（ｂ）変形例に係る可動体９５０を構成する部材を分解して正面側から見た外観斜視図である。
【発明を実施するための形態】
【００１０】
以下、本発明の実施形態について図面を用いて説明する。
（【００１１】以降は省略されています）
