公開番号2025077519
公報種別公開特許公報(A)
公開日2025-05-19
出願番号2023189776
出願日2023-11-07
発明の名称バイオガスプラント、バイオガス生成処理方法及びバイオガス生成処理残渣物
出願人タオ・エンジニアリング株式会社
代理人弁理士法人日峯国際特許事務所
主分類B09B 3/65 20220101AFI20250512BHJP(固体廃棄物の処理;汚染土壌の再生)
要約【課題】 前処理で高カロリー化をした廃棄物原料を使用することで高効率メタン発酵させたバイオガスを採取し、後処理でバイオガスを採取した後の処理後残渣を効率的に有効活用できるようにする。
【解決手段】 乾燥処理残渣回収装置、乾燥処理残渣回収装置から乾燥処理残渣を受け入れ、乾燥処理残渣を水熱反応処理して、半炭化で粉体化状の半炭化粉体生成物を生成する水熱反応処理装置、生成された半炭化粉体生成物を回収する半炭化粉体生成物回収装置及び半炭化粉体生成物から半炭化ペレットを生成する半炭化ペレット生成装置からなる半炭化ペレット形成系統を設ける。

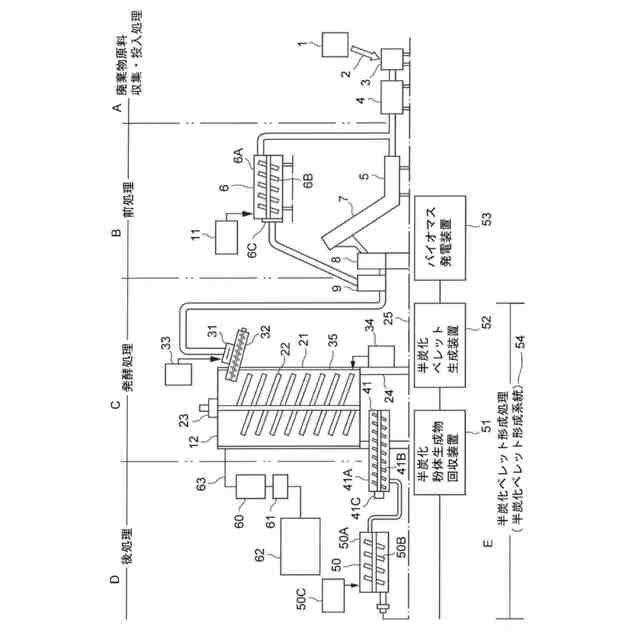

【選択図】 図1
特許請求の範囲【請求項1】
生活ごみ、食料残渣、家畜糞尿、植物残渣などの廃棄物原料を受け入れる廃棄物原料受け入れ装置、メタン発酵槽投入前の前処理で廃棄物原料の高エネルギー化処理を行なう前処理装置、前処理後廃棄物原料を投入してメタン発酵するメタン発酵槽を備えた竪型乾式メタン発酵装置、発酵したメタンガスを含むバイオマスガスを回収するバイオマスガス回収装置、及びバイオマスガスを回収した後の乾燥処理残渣を回収する乾燥処理残渣回収装置を含んで構成されたバイオマスガスプラントにおいて、
乾燥処理残渣回収装置、乾燥処理残渣回収装置から乾燥処理残渣を受け入れ、乾燥処理残渣を水熱反応処理して、半炭化で粉体化状の半炭化粉体生成物を生成する水熱反応処理装置、生成された半炭化粉体生成物を回収する半炭化粉体生成物回収装置及び半炭化粉体生成物から半炭化ペレットを生成する半炭化ペレット生成装置からなる半炭化ペレット形成系統を設けたこと
を特徴とするバイオマスガスプラント。
続きを表示(約 1,400 文字)【請求項2】
請求項1に記載されたバイオマスガスプラントにおいて、

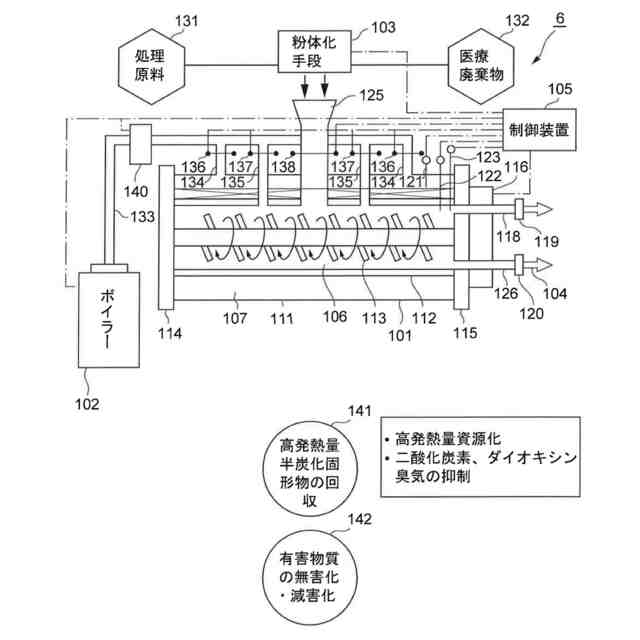

竪型乾式メタン発酵装置の前流側に、廃棄物原料を油性分でフライ状にするフライヤー又は及び廃棄物原料を水熱反応処理する水熱反応処理装置を設け、廃棄物原料を、フライヤーによるフライ処理あるいは水熱反応処理装置による水熱反応処理をすること
を特徴とするバイオマスガスプラント。
【請求項3】
請求項1に記載されたバイオマスガスプラントにおいて、
廃棄物原料を油性分でフライ状にするフライヤー及び廃棄物原料を水熱反応処理する水熱反応処理装置を設け、フライヤーでフライ状にした廃棄物原料を水熱反応処理装置に投入し水熱反応処理して、バイオマスガス回収装置に投入し、又は水熱反応処理装置で水熱反応処理した廃棄物をフライヤーに投入し廃油でフライ状にして、バイオマスガス回収装置に投入すること
を特徴とするバイオマスガスプラント。
【請求項4】
請求項1に記載されたバイオマスガスプラントにおいて、

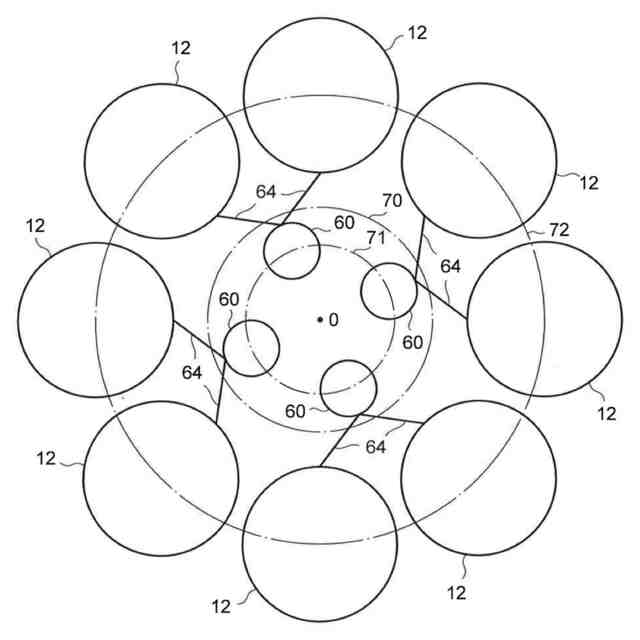

バイオマスガス回収装置を中央部に配置して外側に描くことが可能な円形線上に、互いに連接して、複数の竪型乾式メタン発酵装置が配置され、複数の竪型乾式メタン発酵装置で生成されたバイオマスガスが、中央部配置のバイオマスガス回収装置に回収されること
を特徴とするバイオマスガスプラント。
【請求項5】
請求項4に記載されたバイオマスガスプラントにおいて、
前記円径線上に、互いに連接して、複数のバイオマスガス回収装置が配置され、竪型乾式メタン発酵装置の個数がバイオマスガス回収装置の個数の2倍になり、2個の竪型乾式メタン発酵装置から最も近接した1個のバイオマスガス回収装置にバイオマスガスが回収されること
を特徴とするバイオマスガスプラント。
【請求項6】
生活ごみ、食料残渣、家畜糞尿、植物残渣などの廃棄物原料を受け入れる廃棄物原料受け入れ装置、メタン発酵槽投入前の前処理で廃棄物原料の高エネルギー化処理を行なう前処理装置、前処理後廃棄物原料を投入してメタン発酵するメタン発酵槽を備えた竪型乾式メタン発酵装置、発酵したメタンガスを含むバイオマスガスを回収するバイオマスガス回収装置、バイオマスガスを回収した後の処理残渣を回収する処理残渣回収装置、及び処理残渣回収装置の後処理で処理残渣を水熱反応処理して、粉体化する水熱反応処理装置を含んで構成されたバイオマスガスプラントを用いたバイオマスガス生成方法において、
乾燥処理残渣が回収され、乾燥処理残渣を受け入れ、乾燥処理残渣を水熱反応処理して、半炭化で粉体化状の半炭化粉体生成物を生成し、生成された半炭化粉体生成物を回収し、及び半炭化粉体生成物から半炭化ペレットを生成して、回収された全量の乾燥処理残渣を半炭化ペレット化すること
を特徴とするバイオマスガスプラントを用いたバイオマスガス生成方法。
【請求項7】

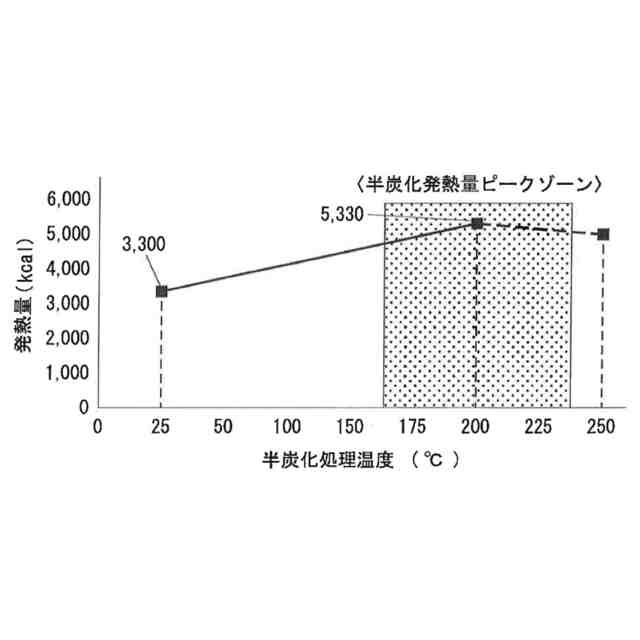

竪型乾式メタン発酵装置の後流側に接続された水熱反応処理装置から導出された水熱反応処理残渣から、含水率が3~6%に半炭化されたものであって、基準原料3,300kcalの木質チップの持つ発熱量に比べて1.5倍以上の発熱量倍数を持つ半炭化ペレットを生成する方法。

発明の詳細な説明【技術分野】
【0001】
本発明は、バイオマスガスプラント、バイオマスガス生成処理方法及びバイオマスガス生成処理残渣物に係る。
続きを表示(約 850 文字)【背景技術】
【0002】
廃棄物系バイオマス、すなわち廃棄物原料の利用は、循環型社会の形成だけでなく、温室効果ガスの排出削減により地球温暖化に有効とされ、廃棄物原料のメタンガス化(すなわちバイオマスガス化)による処理方法が必要とされている。
【0003】
廃棄物原料のメタンガス化に多くの縦型乾式メタン発酵施設が提案されてきた。縦型乾式メタン発酵施設によって、さまざまな種類の廃棄物を原料にバイオガスを生成してエネルギーとして再活用されてきた。
【0004】
また、水熱反応処理装置が廃棄物原料のメタンガス化による処理方法に有効な方法として各種の水熱反応処理装置が提案されてきた。
【0005】
特許文献1には、メタン発酵工程とメタン発酵残渣の焼却工程とメタンガス回収工程とからなる有機性廃棄物の処理法が記載される。
【0006】
特許文献2には、縦型乾式嫌気性メタン発酵槽が記載される。
【0007】
特許文献3には、複数の発酵槽を用いての有機性廃棄物の処理方法が記載される。
【0008】
特許文献4には、亜臨界水処理を用いて、生ごみからのメタンの回収量を増加し、メタン発酵消化残渣を再度、亜臨界水処理して、メタンを回収し、メタン発酵消化残渣量を低減する高効率メタン発酵方法が記載される。
【0009】
特許文献5には、フライヤーで処理された粉砕樹皮フライ体を用いてメタン発酵させることが記載される。
【先行技術文献】
【特許文献】
【0010】
特開2007-216168号公報
特開平9-234498号公報
特許第4515825号公報
特開2013-34988号公報
特許第7153965号公報
【発明の概要】
【発明が解決しようとする課題】
(【0011】以降は省略されています)
