公開番号2025059265
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023169244
出願日2023-09-29
発明の名称遊技機
出願人株式会社北電子
代理人弁理士法人平和国際特許事務所
主分類A63F 5/04 20060101AFI20250403BHJP(スポーツ;ゲーム;娯楽)
要約【課題】従来にない興趣性の高い遊技機を提供する。
【解決手段】操作手段の操作により表示手段に停止表示された識別情報の態様が、ボーナス役に対応する特別態様となったことに基づいて、ボーナス状態に制御可能な遊技機において、第1遊技状態と、当該第1遊技状態よりも有利な第2遊技状態と、を含む複数の遊技状態の中から何れかの遊技状態に制御可能な遊技状態制御手段と、抽選手段による抽選結果が特定抽選結果の場合、特典を付与するか判定可能な判定手段と、を備え、ボーナス状態は、ボーナス状態ではない非ボーナス状態よりも、抽選手段により特定抽選結果が導出され易い遊技状態であり、遊技状態制御手段は、ボーナス状態中に、判定手段により特典が付与されると判定された場合、遊技状態を第1遊技状態から第2遊技状態へ制御可能である構成としている。
【選択図】図6
特許請求の範囲【請求項１】
複数の識別情報を変動表示可能な表示手段と、遊技者が操作可能な操作手段と、遊技の実行に関連して役の抽選を実行可能な抽選手段と、を備え、前記操作手段の操作により前記表示手段に停止表示された識別情報の態様が、ボーナス役に対応する特別態様となったことに基づいて、ボーナス状態に制御可能な遊技機において、
第１遊技状態と、当該第１遊技状態よりも有利な第２遊技状態と、を含む複数の遊技状態の中から何れかの遊技状態に制御可能な遊技状態制御手段と、
前記抽選手段による抽選結果が特定抽選結果の場合、特典を付与するか判定可能な判定手段と、
を備え、
前記ボーナス状態は、
前記ボーナス状態ではない非ボーナス状態よりも、前記抽選手段により特定抽選結果が導出され易い遊技状態であり、
前記遊技状態制御手段は、
前記ボーナス状態中に、前記判定手段により特典が付与されると判定された場合、遊技状態を前記第１遊技状態から前記第２遊技状態へ制御可能である
ことを特徴とする遊技機。
続きを表示（約 690 文字）【請求項２】
前記特別態様に関する特定情報を報知可能な報知手段を備え、
前記判定手段は、
前記報知手段により特定情報が報知されていない状態において、前記特別態様で識別情報が停止表示されたことに基づいて前記ボーナス状態に制御された場合には、当該ボーナス状態中に特典の付与に関する判定を行わない
ことを特徴とする請求項１に記載の遊技機。
【請求項３】
前記報知手段による特定情報の報知の実行を決定可能な決定手段と、
第１モードと、前記第１モードよりも有利な第２モードと、を含む複数のモードのうち、何れかのモードに制御可能なモード制御手段と、
を備え、
前記決定手段は、
前記モード制御手段により制御されているモードに基づいて、前記特定情報の報知の実行を決定可能である
ことを特徴とする請求項２に記載の遊技機。
【請求項４】
前記モード制御手段は、
前記抽選手段による抽選結果が第１抽選結果の場合、前記第１モードから前記第２モードへ制御可能であり、
前記抽選手段による抽選結果が第２抽選結果の場合、前記第２モードから前記第１モードへ制御可能である
ことを特徴とする請求項３に記載の遊技機。
【請求項５】
前記複数の遊技状態は、
前記第１遊技状態よりも有利な第３遊技状態を含み、
前記遊技状態制御手段は、
前記第３遊技状態において、前記ボーナス状態に制御しない
ことを特徴とする請求項１～４の何れか一項に記載の遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、遊技機に関する。
続きを表示（約 3,400 文字）【背景技術】
【０００２】
遊技機として、例えば、スロットマシンが知られており、スロットマシンにおいては、遊技者に有利な遊技状態として、小役やリプレイ役の入賞を成立可能に報知するＡＴ（アシストタイム）と称される遊技状態を有するものがある。
このようなスロットマシンにおいては、特定の役（例えば、レア役）が当選した場合に、遊技者に特典を付与するか否かの抽選を実行し、当該抽選に当選した場合、特典を付与するものが知られている（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１６９６２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところが、このような従来の遊技機には、改善の余地があった。
【課題を解決するための手段】
【０００５】
上記課題を解決するため、本発明の遊技機は、複数の識別情報を変動表示可能な表示手段と、遊技者が操作可能な操作手段と、遊技の実行に関連して役の抽選を実行可能な抽選手段と、を備え、前記操作手段の操作により前記表示手段に停止表示された識別情報の態様が、ボーナス役に対応する特別態様となったことに基づいて、ボーナス状態に制御可能な遊技機において、第１遊技状態と、当該第１遊技状態よりも有利な第２遊技状態と、を含む複数の遊技状態の中から何れかの遊技状態に制御可能な遊技状態制御手段と、前記抽選手段による抽選結果が特定抽選結果の場合、特典を付与するか判定可能な判定手段と、を備え、前記ボーナス状態は、前記ボーナス状態ではない非ボーナス状態よりも、前記抽選手段により特定抽選結果が導出され易い遊技状態であり、前記遊技状態制御手段は、前記ボーナス状態中に、前記判定手段により特典が付与されると判定された場合、遊技状態を前記第１遊技状態から前記第２遊技状態へ制御可能である構成としている。
【図面の簡単な説明】
【０００６】
メダルレス遊技機の外観を示す概略正面図である。

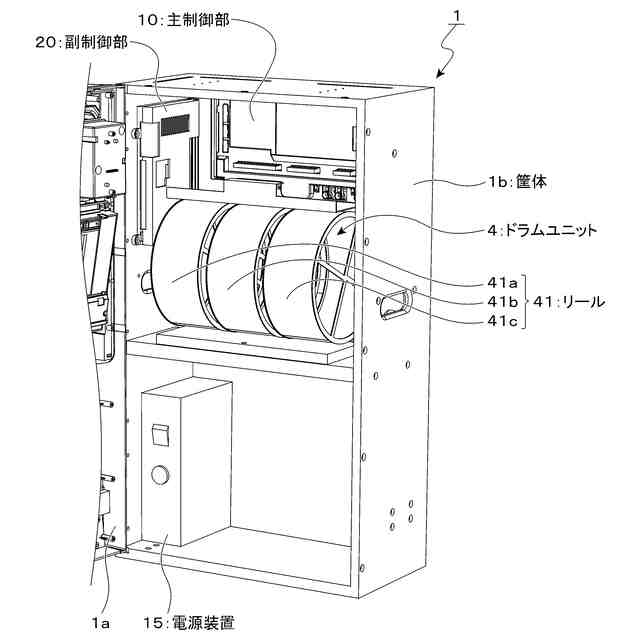

メダルレス遊技機の内部構成を示す概略斜視図である。
メダルレス遊技機の制御構成を示すブロック図である。
メダルレス遊技機の遊技方法を示すフローチャートである。
配当テーブルを示す図表である。
内部抽選テーブルを示す図表である。

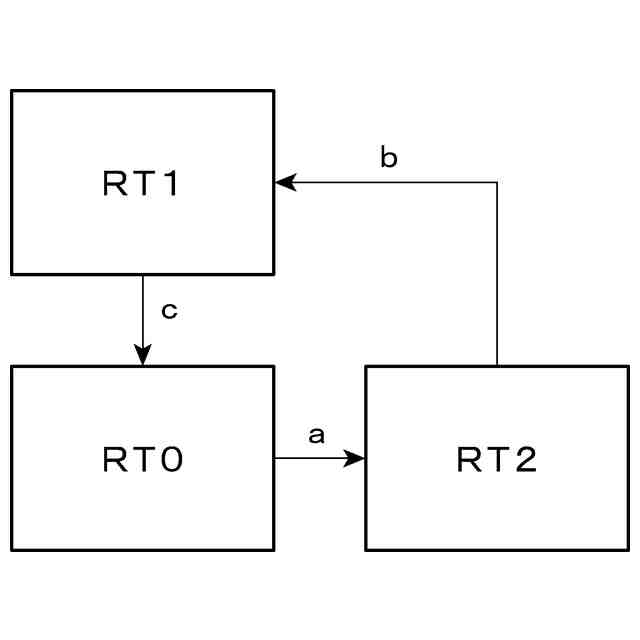

ＲＴ状態の遷移を示す状態遷移図である。
遊技状態の遷移を示す状態遷移図である。
遊技状態ごとの付与される特典を説明する図である。
ゲームポイント規定値抽選テーブルを示す図表である。
ボーナスモード抽選テーブルを示す図表である。
特典付与抽選テーブル（通常遊技状態）を示す図表である。
ボーナスナビ抽選テーブル（通常遊技状態）を示す図表である。
ボーナスモード転落・昇格抽選テーブルを示す図表である。
特典付与抽選テーブル（ＣＺ状態）を示す図表である。
特典付与抽選テーブル（赤７ボーナス）を示す図表である。
ＡＴ継続抽選テーブルを示す図表である。
特典付与抽選テーブル（ＡＴ１ステージ）を示す図表である。
初期パネル抽選テーブル（ＡＴＣＺ１）を示す図表である。
初期パネル抽選テーブル（ＡＴＣＺ２）を示す図表である。
特典付与抽選テーブル（ＡＴＣＺ１・２ステージ）を示す図表である。
特典付与抽選テーブル（ＡＴ２ステージ）を示す図表である。
特典付与抽選テーブル（青７ボーナス１）を示す図表である。
特典付与抽選テーブル（ＡＴ３ステージ）を示す図表である。
有利区間継続抽選テーブルを示す図表である。
特典付与抽選テーブル（継続ジャッジステージ）を示す図表である。
特典付与抽選テーブル（青７ボーナス２）を示す図表である。
ボーナス状態中の演出例を説明するための図である。
狙えナビ、回避ナビの演出例を説明するための図である。
ＡＴＣＺ１ステージ中の演出例を説明するための図である。
パネルの表示態様を説明するための図である。
ＡＴＣＺ２ステージ中の演出例を説明するための図である。
【発明を実施するための形態】
【０００７】
本発明に係る遊技機の好ましい実施形態について、各図面を参照して説明する。
本実施形態の遊技機は、実物のメダル（遊技媒体）を使用せず、メダルをデータ（いわゆるクレジットメダル）として管理し、電子情報でメダル貸出を行ない遊技するため、遊技者が遊技メダルに触れることなく遊技ができる装置である。
このように、遊技機は、当該データ形式の疑似遊技媒体を使用して遊技を行う遊技機（実施形態ではメダルレス遊技機という）である。このような遊技機は、スマートパチスロ（登録商標）、スマスロ（登録商標）等とも称される。
以下、メダルレス遊技機として、ＡＴ（ＡＲＴ）状態を有する６号機のスロットマシンに適用した例を説明するが、これに限らず、例えば、リアルボーナスの遊技が可能なノーマルタイプ（所謂Ａタイプ）のスロットマシンに適用することもできる。
なお、メダルレス遊技機で使用されるデータとしてのメダルを「遊技メダル」と称し、過去の遊技で獲得した「遊技メダル」を遊技店側（管理装置、専用ユニット）に預けたデータとしてのメダルを「持メダル」と称する。
【０００８】
まず、メダルレス遊技機１の全体構成について説明する。
前扉１ａの中央部には、後方を視認可能な表示窓６が形成されており、この表示窓６を透して、リール４１に表された図柄を視認することができる。
表示窓６の下方には、前側に突出する段部が形成されており、この段部の周辺に、ベットボタン２ａ、ＭＡＸベットボタン２ｂ、演出ボタン２ｇ、計数ボタン２ｃ、精算ボタン２ｄ、スタートレバー３、停止ボタン５などの操作手段や、遊技メダル数表示装置７、計数ボタンランプ２ｅ、ベット数ランプ２ｆなどの報知手段を設けている。なお、遊技メダル数表示装置７は、段部の上面側や前面側に設けるようにしてもよい。
表示窓６の上方には、遊技者に停止ボタン５の操作順序をナビゲートするナビランプ１２を備えている。
前扉１ａの上部には、報知手段として動作する表示器８を備えている。表示器８は、例えば、１画面の液晶表示器を例示することができるが、これに限らず、複数画面の構成（例えばメイン画面とサブ画面）でもよい。なお、表示器８に代え又は加えて前扉１ａの下部（下パネル）に液晶表示器を設けても良く、必ずしも表示器８を設けなくてもよい。
【０００９】
表示器８の側方には、報知手段として動作する、音による演出や報知を行うスピーカ９や、各役の入賞時や表示器８で表示される演出に対応して光の演出や報知を行うランプ１１を備えている。
【００１０】
筐体１ｂの内部には、遊技を統括的に制御するＣＰＵを実装した主制御部１０を備え、また、主制御部１０の制御下で遊技の演出等に関する制御を行うＣＰＵを実装した副制御部２０を備えている。
また、筐体１ｂの内部には、ドラムユニット４を備えている。ドラムユニット４は、水平方向に並設される３つのリール４１ａ～４１ｃ（可変表示手段）を備え、これらリール４１が、ステッピングモータ（図示省略）の駆動によりそれぞれ回転可能に構成されている。
各リール４１ａ～４１ｃの外周面には、所定の配列に従って複数の図柄（識別情報）が表され、リール４１の停止状態において、各リール４１ａ～４１ｃについて、連続する所定数（例えば、３つ）の図柄が表示窓６を透して視認可能となっている。
筐体１ｂの内部には、主制御部１０及び副制御部２０を含む各装置に電力を供給するための電源装置１５を設けている。
筐体１ｂの内部には、遊技メダル数クリアボタン１４や確率設定装置１６が設けられており、台間装置である専用ユニット１９が、各メダルレス遊技機１に対応して遊技機の外部に隣接されている（図示省略）。
（【００１１】以降は省略されています）
