公開番号2025059266
公報種別公開特許公報(A)
公開日2025-04-10
出願番号2023169245
出願日2023-09-29
発明の名称遊技機
出願人株式会社北電子
代理人弁理士法人平和国際特許事務所
主分類A63F 5/04 20060101AFI20250403BHJP(スポーツ;ゲーム;娯楽)
要約【課題】従来にない興趣性の高い遊技機を提供する。
【解決手段】第1状態と、当該第1状態とは異なる状態である第2状態に制御可能な状態制御手段と、第1状態において、第1状態を継続させるか判定可能な第1判定手段と、第1状態において、第2状態に移行させるか判定可能な第2判定手段と、第2判定手段により第2状態に移行させると判定された場合、第2状態に関する特典を付与可能な付与手段と、付与手段により付与された第2状態に関する特典を記憶可能な記憶手段と、を備え、状態制御手段は、第1判定手段により第1状態を継続させると判定されない場合、第2判定手段による判定結果に関わらず、第1状態を終了させるように制御可能である構成としている。
【選択図】図32
特許請求の範囲【請求項１】
第１状態と、当該第１状態とは異なる状態である第２状態に制御可能な状態制御手段と、
前記第１状態において、前記第１状態を継続させるか判定可能な第１判定手段と、
前記第１状態において、前記第２状態に移行させるか判定可能な第２判定手段と、
前記第２判定手段により前記第２状態に移行させると判定された場合、前記第２状態に関する特典を付与可能な付与手段と、
前記付与手段により付与された第２状態に関する特典を記憶可能な記憶手段と、
を備え、
前記状態制御手段は、
前記第１判定手段により前記第１状態を継続させると判定されない場合、前記第２判定手段による判定結果に関わらず、前記第１状態を終了させるように制御可能である
ことを特徴とする遊技機。
続きを表示（約 750 文字）【請求項２】
前記第１状態は、
第１の遊技期間と、当該第１の遊技期間終了後の第２の遊技期間から構成され、
前記第２の遊技期間において、前記第１判定手段による第１の判定と、前記第２判定手段による第２の判定を行うように制御される状態である
ことを特徴とする請求項１に記載の遊技機。
【請求項３】
前記状態制御手段は、
前記第１判定手段により前記第１状態を継続させると判定された場合、且つ、前記第２判定手段により前記第２状態に移行させると判定されない場合、前記第１状態を継続させるように制御可能である
ことを特徴とする請求項１又は２に記載の遊技機。
【請求項４】
前記第１判定手段は、
継続率に基づいて、前記第１状態を継続させるか判定可能であり、
前記第２判定手段は、
前記第２状態に関する特典の付与され易さを示す特典付与率に基づいて、前記第２状態に移行させるか判定可能である
ことを特徴とする請求項１又は２に記載の遊技機。
【請求項５】
遊技の実行に関連して役の抽選を実行可能な抽選手段と、
前記継続率及び前記特典付与率を決定可能な決定手段と、
を備え、
前記決定手段は、
前記抽選手段による抽選結果が第１抽選結果の場合、前記継続率が高くなるように決定可能であり、
前記抽選手段による抽選結果が第２抽選結果の場合、前記特典付与率が高くなるように決定可能であり、
前記抽選手段による抽選結果が第３抽選結果の場合、前記継続率及び前記特典付与率が高くなるように決定可能である
ことを特徴とする請求項４に記載の遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、遊技機に関する。
続きを表示（約 3,300 文字）【背景技術】
【０００２】
遊技機として、例えば、スロットマシンが知られており、スロットマシンにおいては、遊技者に有利な遊技状態として、小役やリプレイ役の入賞を成立可能に報知するＡＴ（アシストタイム）と称される遊技状態を有するものがある。
このようなスロットマシンにおいては、特定の役（例えば、レア役）が当選した場合に、遊技者に特典を付与するか否かの抽選を実行し、当該抽選に当選した場合、特典を付与するものが知られている（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１６９６２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところが、このような従来の遊技機には、改善の余地があった。
【課題を解決するための手段】
【０００５】
上記課題を解決するため、本発明の遊技機は、第１状態と、当該第１状態とは異なる状態である第２状態に制御可能な状態制御手段と、前記第１状態において、前記第１状態を継続させるか判定可能な第１判定手段と、前記第１状態において、前記第２状態に移行させるか判定可能な第２判定手段と、前記第２判定手段により前記第２状態に移行させると判定された場合、前記第２状態に関する特典を付与可能な付与手段と、前記付与手段により付与された第２状態に関する特典を記憶可能な記憶手段と、を備え、前記状態制御手段は、前記第１判定手段により前記第１状態を継続させると判定されない場合、前記第２判定手段による判定結果に関わらず、前記第１状態を終了させるように制御可能である構成としている。
【図面の簡単な説明】
【０００６】
メダルレス遊技機の外観を示す概略正面図である。
メダルレス遊技機の内部構成を示す概略斜視図である。
メダルレス遊技機の制御構成を示すブロック図である。
メダルレス遊技機の遊技方法を示すフローチャートである。
配当テーブルを示す図表である。
内部抽選テーブルを示す図表である。
ＲＴ状態の遷移を示す状態遷移図である。
遊技状態の遷移を示す状態遷移図である。
遊技状態ごとの付与される特典を説明する図である。
ゲームポイント規定値抽選テーブルを示す図表である。
ボーナスモード抽選テーブルを示す図表である。
特典付与抽選テーブル（通常遊技状態）を示す図表である。
ボーナスナビ抽選テーブル（通常遊技状態）を示す図表である。
ボーナスモード転落・昇格抽選テーブルを示す図表である。
特典付与抽選テーブル（ＣＺ状態）を示す図表である。
特典付与抽選テーブル（赤７ボーナス）を示す図表である。
ＡＴ継続抽選テーブルを示す図表である。
特典付与抽選テーブル（ＡＴ１ステージ）を示す図表である。
初期パネル抽選テーブル（ＡＴＣＺ１）を示す図表である。
初期パネル抽選テーブル（ＡＴＣＺ２）を示す図表である。
特典付与抽選テーブル（ＡＴＣＺ１・２ステージ）を示す図表である。
特典付与抽選テーブル（ＡＴ２ステージ）を示す図表である。
特典付与抽選テーブル（青７ボーナス１）を示す図表である。
特典付与抽選テーブル（ＡＴ３ステージ）を示す図表である。
有利区間継続抽選テーブルを示す図表である。
特典付与抽選テーブル（継続ジャッジステージ）を示す図表である。
特典付与抽選テーブル（青７ボーナス２）を示す図表である。
ボーナス状態中の演出例を説明するための図である。
狙えナビ、回避ナビの演出例を説明するための図である。
ＡＴＣＺ１ステージ中の演出例を説明するための図である。
パネルの表示態様を説明するための図である。

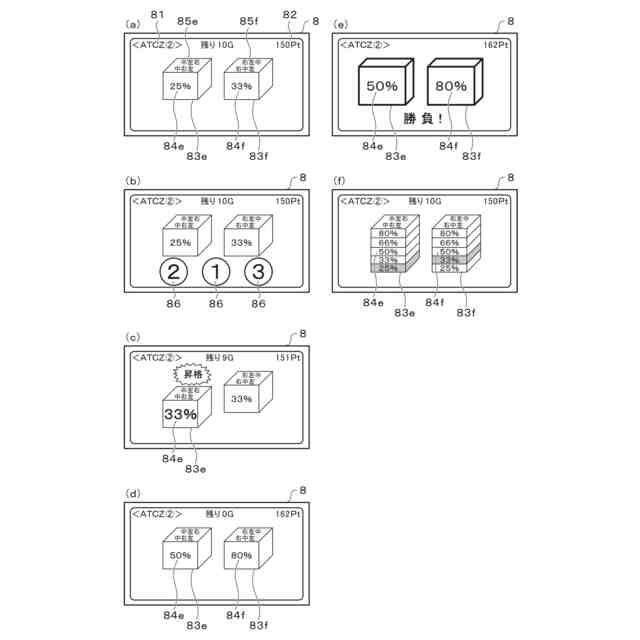

ＡＴＣＺ２ステージ中の演出例を説明するための図である。
【発明を実施するための形態】
【０００７】
本発明に係る遊技機の好ましい実施形態について、各図面を参照して説明する。
本実施形態の遊技機は、実物のメダル（遊技媒体）を使用せず、メダルをデータ（いわゆるクレジットメダル）として管理し、電子情報でメダル貸出を行ない遊技するため、遊技者が遊技メダルに触れることなく遊技ができる装置である。
このように、遊技機は、当該データ形式の疑似遊技媒体を使用して遊技を行う遊技機（実施形態ではメダルレス遊技機という）である。このような遊技機は、スマートパチスロ（登録商標）、スマスロ（登録商標）等とも称される。
以下、メダルレス遊技機として、ＡＴ（ＡＲＴ）状態を有する６号機のスロットマシンに適用した例を説明するが、これに限らず、例えば、リアルボーナスの遊技が可能なノーマルタイプ（所謂Ａタイプ）のスロットマシンに適用することもできる。
なお、メダルレス遊技機で使用されるデータとしてのメダルを「遊技メダル」と称し、過去の遊技で獲得した「遊技メダル」を遊技店側（管理装置、専用ユニット）に預けたデータとしてのメダルを「持メダル」と称する。
【０００８】
まず、メダルレス遊技機１の全体構成について説明する。
前扉１ａの中央部には、後方を視認可能な表示窓６が形成されており、この表示窓６を透して、リール４１に表された図柄を視認することができる。
表示窓６の下方には、前側に突出する段部が形成されており、この段部の周辺に、ベットボタン２ａ、ＭＡＸベットボタン２ｂ、演出ボタン２ｇ、計数ボタン２ｃ、精算ボタン２ｄ、スタートレバー３、停止ボタン５などの操作手段や、遊技メダル数表示装置７、計数ボタンランプ２ｅ、ベット数ランプ２ｆなどの報知手段を設けている。なお、遊技メダル数表示装置７は、段部の上面側や前面側に設けるようにしてもよい。
表示窓６の上方には、遊技者に停止ボタン５の操作順序をナビゲートするナビランプ１２を備えている。
前扉１ａの上部には、報知手段として動作する表示器８を備えている。表示器８は、例えば、１画面の液晶表示器を例示することができるが、これに限らず、複数画面の構成（例えばメイン画面とサブ画面）でもよい。なお、表示器８に代え又は加えて前扉１ａの下部（下パネル）に液晶表示器を設けても良く、必ずしも表示器８を設けなくてもよい。
【０００９】
表示器８の側方には、報知手段として動作する、音による演出や報知を行うスピーカ９や、各役の入賞時や表示器８で表示される演出に対応して光の演出や報知を行うランプ１１を備えている。
【００１０】
筐体１ｂの内部には、遊技を統括的に制御するＣＰＵを実装した主制御部１０を備え、また、主制御部１０の制御下で遊技の演出等に関する制御を行うＣＰＵを実装した副制御部２０を備えている。
また、筐体１ｂの内部には、ドラムユニット４を備えている。ドラムユニット４は、水平方向に並設される３つのリール４１ａ～４１ｃ（可変表示手段）を備え、これらリール４１が、ステッピングモータ（図示省略）の駆動によりそれぞれ回転可能に構成されている。
各リール４１ａ～４１ｃの外周面には、所定の配列に従って複数の図柄（識別情報）が表され、リール４１の停止状態において、各リール４１ａ～４１ｃについて、連続する所定数（例えば、３つ）の図柄が表示窓６を透して視認可能となっている。
筐体１ｂの内部には、主制御部１０及び副制御部２０を含む各装置に電力を供給するための電源装置１５を設けている。
筐体１ｂの内部には、遊技メダル数クリアボタン１４や確率設定装置１６が設けられており、台間装置である専用ユニット１９が、各メダルレス遊技機１に対応して遊技機の外部に隣接されている（図示省略）。
（【００１１】以降は省略されています）
