公開番号2024176648
公報種別公開特許公報(A)
公開日2024-12-19
出願番号2023095372
出願日2023-06-09
発明の名称回転遊戯設備用の補助駆動装置
出願人株式会社岡本製作所,朝日テック有限会社
代理人個人
主分類A63G 27/00 20060101AFI20241212BHJP(スポーツ;ゲーム;娯楽)
要約【課題】
回転遊戯装置の補助駆動装置の作動の安定性を図る。
【解決手段】
リンクアームと、それらの一端側に回動可能に接続されたゴンドラと、リンクアームのそれぞれを360度往復回転可能に支持するアーム回転軸61(11、21,31)とを備え、ゴンドラは、乗客が屈伸運動などをすることによって、360度回転するように構成された回転遊戯設備に、装備される補助駆動装置70である。この補助駆動装置70は、アーム回転軸61に設けられた作動部71とその駆動部73とを備え、補助駆動装置70によって、ゴンドラが上昇した後に、停止装置の作動によって各リンクアームがフリー状態となる。
【選択図】図5
特許請求の範囲【請求項１】
複数のリンクアームと、乗客が乗り込む床を備えると共に複数の前記リンクアームのそれぞれの一端側に回動可能に接続されたゴンドラと、複数の前記リンクアームのそれぞれを３６０度往復回転可能に支持するアーム回転軸と、前記アーム回転軸を挟んで前記リンクアームの他端側に配置されたバランスウェイトとを備え、
複数の前記リンクアームのそれぞれは、その回転角度に関わらず前記床を含む前記ゴンドラを水平に維持する平行リンク機構の少なくとも１つのリンクを構成するものであり、
前記ゴンドラ内の乗客が屈伸運動をすることによって、前記リンクアームの前後方向の振り幅が徐々に大きくなり３６０度回転するように構成された回転遊戯設備に対して、初期駆動を行うための回転遊戯設備用の補助駆動装置において、
少なくとも１つの前記リンクアームの前記アーム回転軸に設けられた作動部と、前記作動部を動かすための駆動部とを備え、
前記作動部からの強制回転力の付与によって前記リンクアームが回転し、前記リンクアームは初期の停止状態から前記ゴンドラを重力に抗して上昇させるように構成されたものであり、
前記ゴンドラが上昇した後に、前記作動部からの前記強制回転力の付与を停止する停止装置を備えており、前記停止装置の作動によって、前記リンクアームがフリー状態となるように構成されたことを特徴とする回転遊戯設備用の補助駆動装置。
続きを表示（約 500 文字）【請求項２】
前記停止装置は手動停止装置を備えており、
前記手動停止装置は、オペレーターの停止操作によって、前記作動部からの前記強制回転力の付与を停止して、前記リンクアームがフリー状態となるように構成されたことを特徴とする請求項１に記載の回転遊戯設備用の補助駆動装置。
【請求項３】
前記停止装置は自動停止装置を備えており、
前記自動停止装置は、あらかじめ設定された解放位置まで前記ゴンドラが上昇した段階で自動的に作動するものであり、前記作動部からの前記強制回転力の付与を停止して、前記リンクアームがフリー状態となるように構成されたことを特徴とする請求項１又は２に記載の回転遊戯設備用の補助駆動装置。
【請求項４】
前記駆動部は、回転動力源と、前記回転動力源の回転出力軸に接続された減速機と、前記減速機の減速出力軸に接続されたクラッチ及び動力伝達部を備え、
前記作動部は、前記アーム回転軸に固定された軸回転部を備え、前記動力伝達部からの回転力によって前記軸回転部が回転するものであることを特徴とする請求項３に記載の回転遊戯設備用の補助駆動装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、回転遊戯設備用の補助駆動装置に関するものである。
続きを表示（約 3,000 文字）【背景技術】
【０００２】
従来、遊園地などが設置される回転遊戯装置にあっては、特許文献１に示すものが知られている。この装置は、ゴンドラの左右両側に配置されたアームが回転することにより、ゴンドラが１回転以上の回転が可能なように構成されたものである。
ところが、この装置にあっては、ゴンドラの上部にアームの先端が接続されているに過ぎないため、ゴンドラが揺動する恐れがあるなど不安定である。
そこで、特許文献２に示された通り、本発明の一人は、ゴンドラの安定性を向上させ、人の力でもゴンドラを一回転以上回転させることができる回転遊戯装置を提案した。この回転遊戯装置では、初期の段階で遊戯者が上手くゴンドラを動かせない場合があったが、初期駆動を行うため機械的にゴンドラを動かしてその動作を助ける補助駆動装置を設けることによって、年少者から年配者までこの回転遊戯装置による遊戯を楽に楽しんでようにすること目的として補助駆動装置を付加することも提案していたものであった。具体的にはこの補助駆動装置は、ゴムタイヤなどの摩擦係数の大きな回転体を、ゴンドラの床の下面に当接させ、一方向にのみ回転することによって、同方向へゴンドラが動くように力を与えるように構成されたものであったが、回転体による１回の回転でゴンドラを動かすことができる範囲は限られていると共に、天候や経年変化の課題もあり、改良の余地が残されているものであった。
【先行技術文献】
【特許文献】
【０００３】
特開昭５１－７４７２９号公報
登録実用新案第３２３７３３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、回転遊戯装置の補助駆動装置の作動の安定性を図ることを課題とする。
【課題を解決するための手段】
【０００５】
本発明は、複数のリンクアームと、乗客が乗り込む床を備えると共に複数の前記リンクアームのそれぞれの一端側に回動可能に接続されたゴンドラと、複数の前記リンクアームのそれぞれを３６０度往復回転可能に支持するアーム回転軸と、前記アーム回転軸を挟んで前記リンクアームの他端側に配置されたバランスウェイトとを備え、複数の前記リンクアームのそれぞれは、その回転角度に関わらず前記床を含む前記ゴンドラを水平に維持する平行リンク機構の少なくとも１つのリンクを構成するものであり、前記ゴンドラ内の乗客が屈伸運動をすることによって、前記リンクアームの前後方向の振り幅が徐々に大きくなり３６０度回転するように構成された回転遊戯設備に対して、初期駆動を行うための回転遊戯設備に装着して用いることができる補助駆動装置を提供する。
この補助駆動装置は、少なくとも１つの前記リンクアームの前記アーム回転軸に設けられた作動部と、前記作動部を動かすための駆動部とを備え、前記作動部からの強制回転力の付与によって前記リンクアームが回転し、前記リンクアームは初期の停止状態から前記ゴンドラを重力に抗して上昇させるように構成されたものである。この補助駆動装置は、前記ゴンドラが上昇した後に、前記作動部からの前記強制回転力の付与を停止する停止装置を備えており、前記停止装置の作動によって、前記リンクアームがフリー状態となるように構成されたものである。
【０００６】
前記停止装置は手動停止装置と自動停止装置との少なくとも何れか一方を備えたものとして実施することができる。
前記手動停止装置は、オペレーターの停止操作によって、前記作動部からの前記強制回転力の付与を停止して、前記リンクアームがフリー状態となるように構成して実施することができる。
前記自動停止装置は、あらかじめ設定された解放位置まで前記ゴンドラが上昇した段階で自動的に作動するものであり、前記作動部からの前記強制回転力の付与を停止して、前記リンクアームがフリー状態となるように構成して実施することができる。
【０００７】
前記駆動部は、例えば、回転動力源と、前記回転動力源の回転出力軸に接続された減速機と、前記減速機の減速出力軸に接続されたクラッチ及び動力伝達部を備えたものとして実施することができる。
また前記作動部は、前記アーム回転軸に固定された軸回転部を備え、前記動力伝達部からの回転力によって前記軸回転部が回転するものとして実施することができる。
【発明の効果】
【０００８】
本発明は、回転遊戯装置の初期動作を助ける補助駆動装置の作動の安定性を向上させることがものである。これによって、ゴンドラに乗り込む遊戯者が、初期段階で円滑に楽にゴンドラを作動させることができると共に、オペレーターによる初期段階での補助作業の軽減を図ることができたものである。
【図面の簡単な説明】
【０００９】
（Ａ）本発明の実施の形態に係る補助駆動装置が装着される回転遊戯装置の正面図、（Ｂ）同回転遊戯装置の背面図。
同回転遊戯装置の側面図。

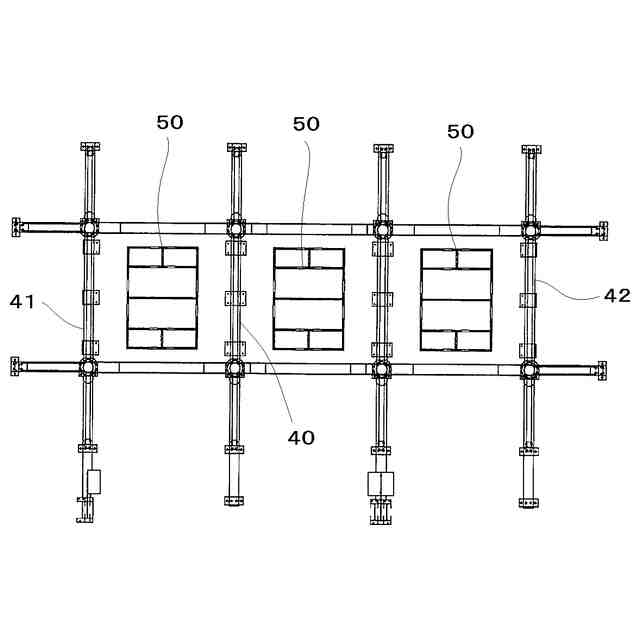

同回転遊戯装置を３組並設した状態の平面図。

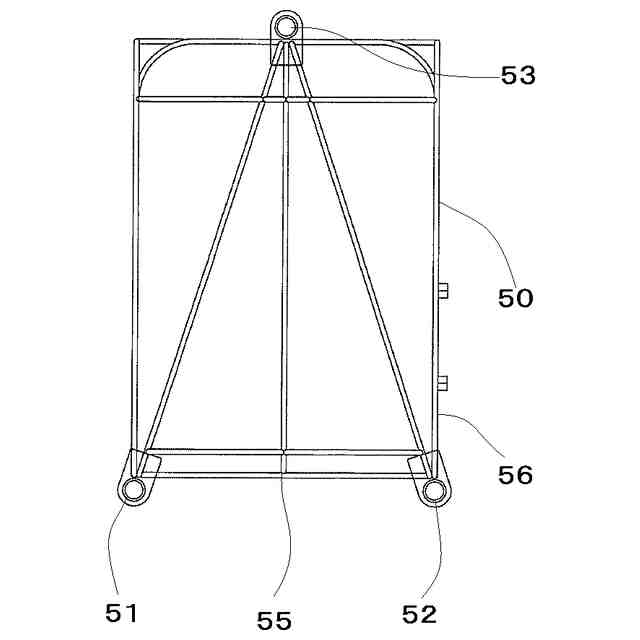

同回転遊戯装置のゴンドラのフレームの側面図。

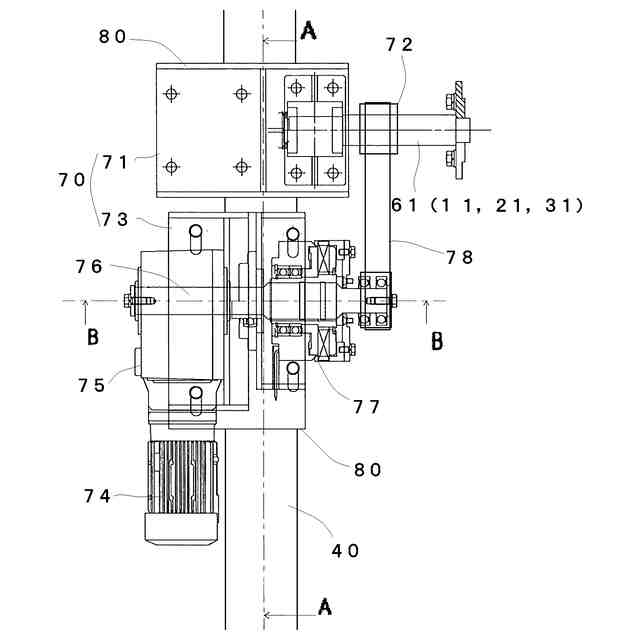

本発明の実施の形態に係る補助駆動装置の正面図。

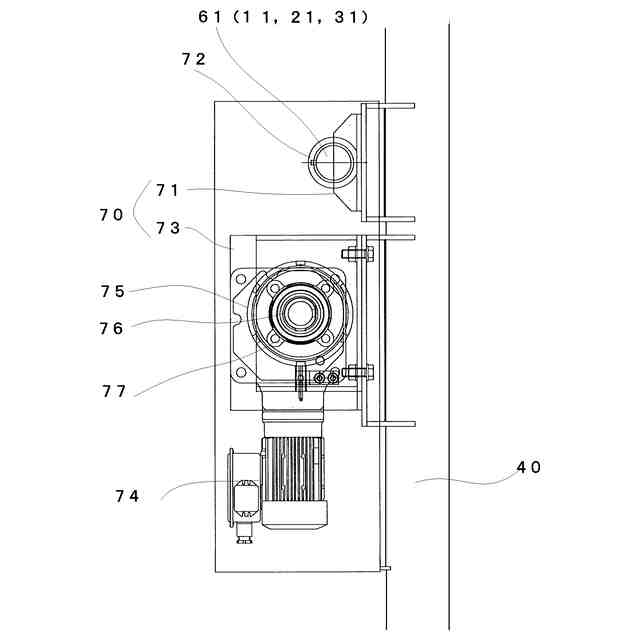

図５のＡ－Ａ線に沿う断面の構造説明図。

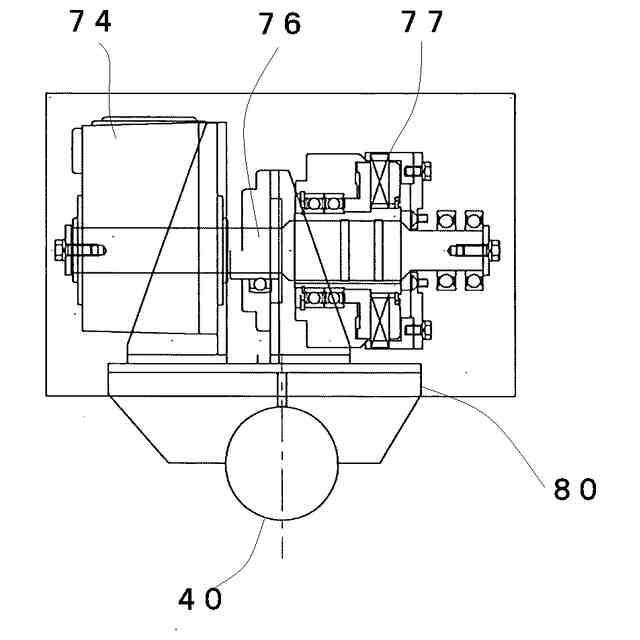

図５のＢ－Ｂ線に沿う断面の構造説明図。

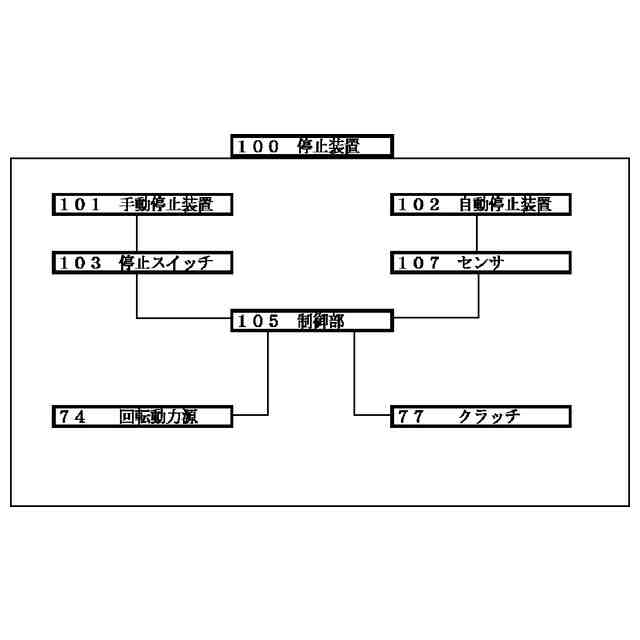

同補助駆動装置の停止装置の説明図。
【発明を実施するための形態】
【００１０】
以下、図面を参照して本発明の実施の形態を説明する。
（全体の概要）
この実施の形態にかかる回転遊戯装置は、乗客が乗り込むゴンドラ５０と、ゴンドラ５０の正面から見て左右両側に配置された一対の支持部４０とを備えている。支持部４０は、地面などに安定して設置され、回転遊戯装置の荷重を支持している。ゴンドラ５０は、左右両側にそれぞれ設けられた第１リンクアーム１０、第２リンクアーム２０及び第３リンクアーム３０のリンクアームを介して、左右両側のそれぞれの支持部４０に対して、３６０度回転可能に支持されている。
この回転遊戯装置は、ゴンドラ５０内の乗客が体重移動や屈伸運動をすることによって、前記リンクアームの前後方向の振り幅が徐々に大きくなり、やがては前記リンクアーム及びゴンドラ５０が３６０度回転するものである。
第１リンクアーム１０、第２リンクアーム２０及び第３リンクアーム３０のリンクアームと、支持部４０とは、ゴンドラ５０を挟んで左右対称に設けられているため、以下の説明では、その一方のみを説明するが、他方においても同様の構成を備える。
この回転遊戯装置は、図５～図７に示す補助駆動装置７０を装着できるものであるが、図１～図４ではこの補助駆動装置７０を図示していない。この補助駆動装置７０は、第１リンクアーム１０、第２リンクアーム２０、第３リンクアーム３０のうちの少なくとも１つに対して強制回転力を付与するように構成されたものであるが、補助駆動装置７０の説明は、回転遊戯装置の構造及び作動の説明の次に行うものとする。
（【００１１】以降は省略されています）
