発行日2025-12-02
公報種別意匠公報(S)
登録番号1813884
登録日2025-11-21
意匠に係る物品ピッチャー
意匠分類C5-3100(飲食用容器又は調理用容器)
出願番号2025001024
出願日2025-01-21
意匠権者山田化学株式会社
代理人個人,個人
意匠に係る物品の説明本願意匠に係る物品(以下「本物品」という。)は、飲料水などを内部に貯留するピッチャーであって、上方に開口する開口部を有する有底略四角筒形状の本体と、この本体の開口部を塞ぐ略四角形状の蓋体とを備えている。本物品の蓋体には、その2つの対角線のうちの一方の対角線方向にそれぞれ突出する軸回りに揺動するフラップが設けられ、このフラップは、当該フラップの揺動時に、蓋体の他方の対角線方向一側に設けられた略真円形状の連通孔を開閉する開閉弁を備えている。本物品の蓋体の他方の対角線方向一側には、連通孔より連続する注ぎ口が設けられている。本物品の蓋体のフラップは、当該フラップの他方の対角線方向他側を下方へ押し込む方向へ揺動させた際に開閉弁により連通孔を開放させて本体の傾きに伴い注ぎ口から飲料水などが注がれる一方、フラップの他方の対角線方向一側を下方へ押し込む方向へ揺動させた際に開閉弁によって連通孔を閉塞させて注ぎ口からの飲料水を遮断するようにしている。本物品は、本体及び蓋体の4つの角部がそれぞれ円面取りされているとともに、本体の各辺が開口部から底部に行くに従い若干内側に傾斜するテーパー面に形成されている。

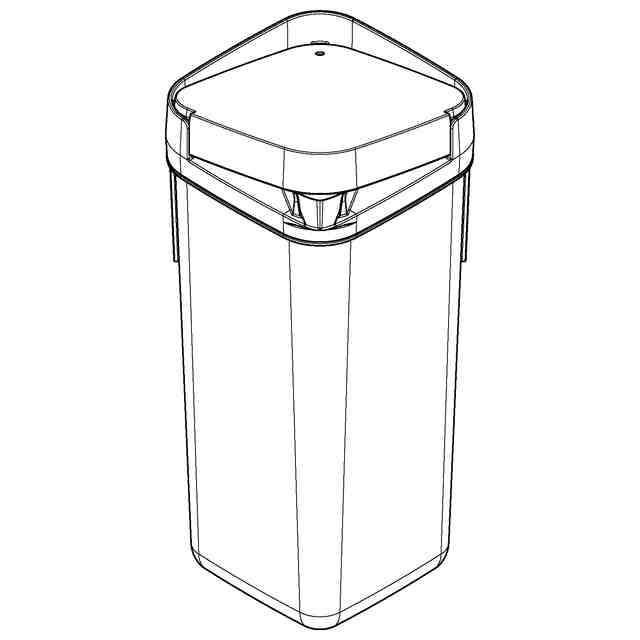

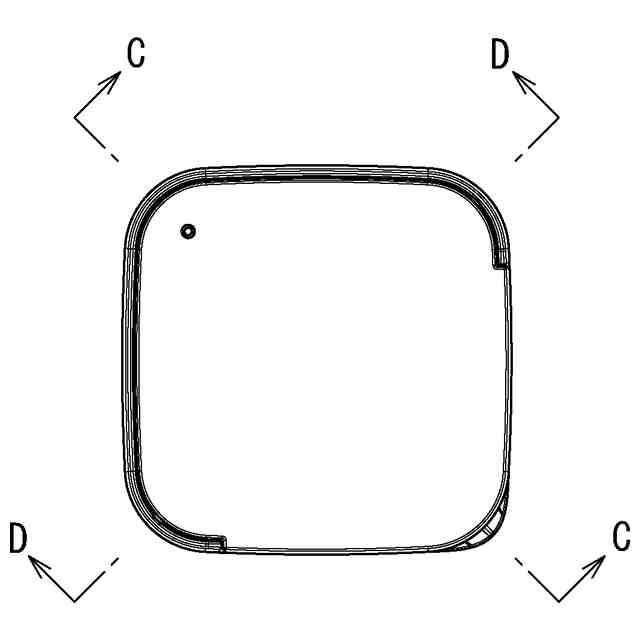

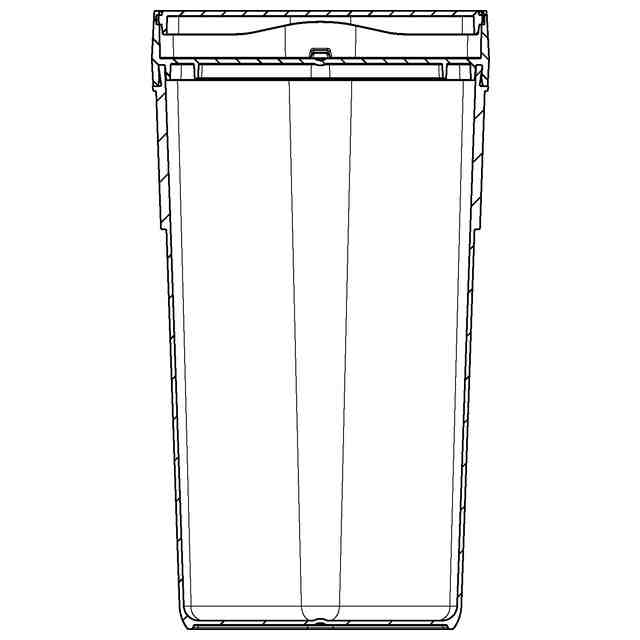

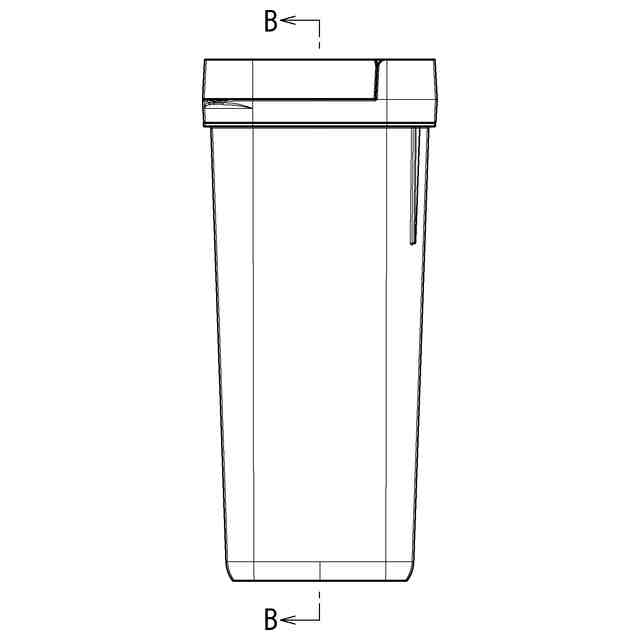

意匠の説明各図面に表されている細線は、平面と曲面及び曲面同士の境界を示し、立体表面の形状を特定するためのものである。参考斜視図及びフラップを閉じた状態を示す参考斜視図は、それぞれ斜め上方から視ている。本物品は、本体及びフラップがポリプロピレンなどの合成樹脂により成形され、蓋体がポリエチレンなどの合成樹脂により成形されている。
