発行日2025-03-17
公報種別意匠公報(S)
登録番号1793642
登録日2025-03-07
意匠に係る物品包装用容器の蓋
意匠分類F4-91200(包装紙、包装用容器等)
出願番号2024012395
出願日2024-06-19
意匠権者山田化学株式会社
代理人個人,個人

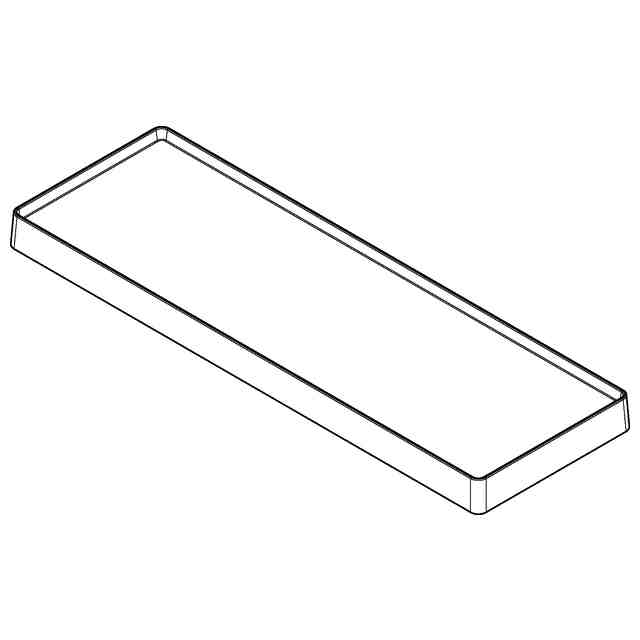

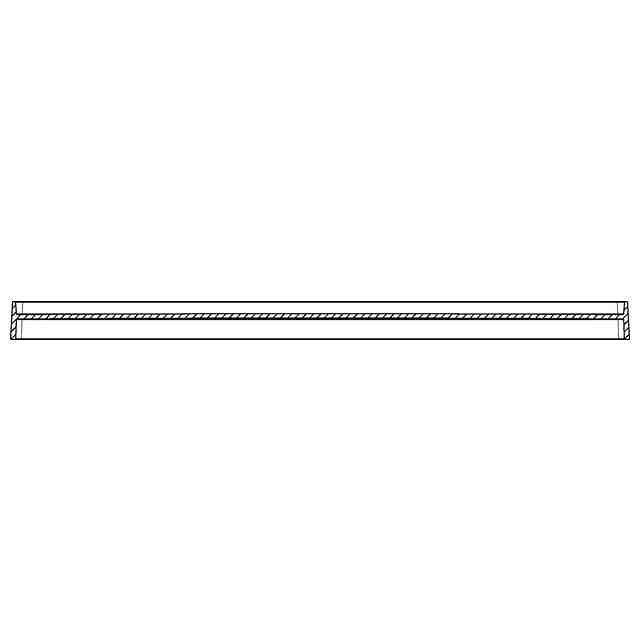

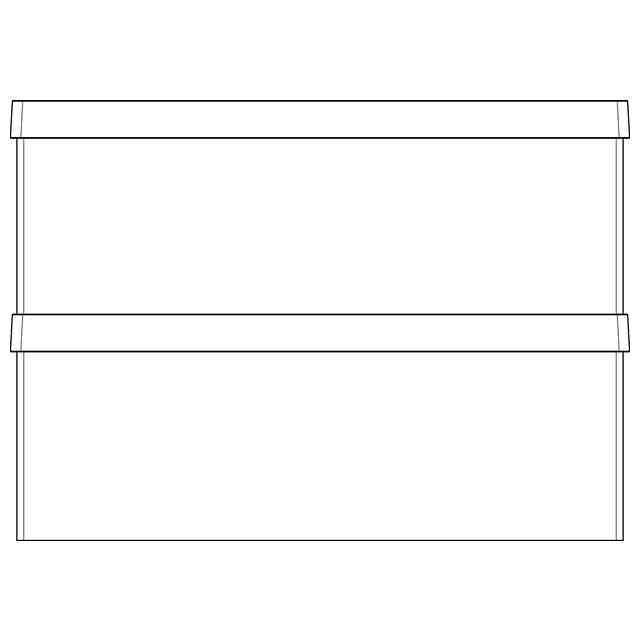

意匠に係る物品の説明本願意匠に係る物品(以下「本物品」という。)は、容器本体の開口部を上方から塞ぐ略矩形平板状の蓋片と、この蓋片の周囲を囲むように起立し、その高さ方向で下から約3:2の割合となる途中位置で当該蓋片の周囲が一体的に連結された周囲壁とを有している。本物品の蓋片は、容器本体の開口部を開口縁が周囲壁の下部により外嵌された状態で塞いでいるとともに、上方から積み重ねた他の容器本体の底部周囲を周囲壁の上部により外嵌した状態で載置することを可能にしている。本物品の周囲壁の外周面は、下に行くに従い外側に向かって若干傾斜するテーパー面に形成されている。また、本物品の周囲壁の内周面のうち、容器本体の開口縁を外嵌する下部は、周囲壁の外周面と略平行となるように下に行くに従い外側に向かって若干傾斜するテーパー面に形成され、容器本体の開口縁を嵌め易くしている。一方、本物品の周囲壁の内周面のうち、他の容器本体の底部周囲を外嵌する上部は、上に行くに従い内側に向かって若干傾斜するテーパー面に形成され、他の容器本体の底部周囲を嵌め易くして積み重ねが簡単に行えるようにしている。

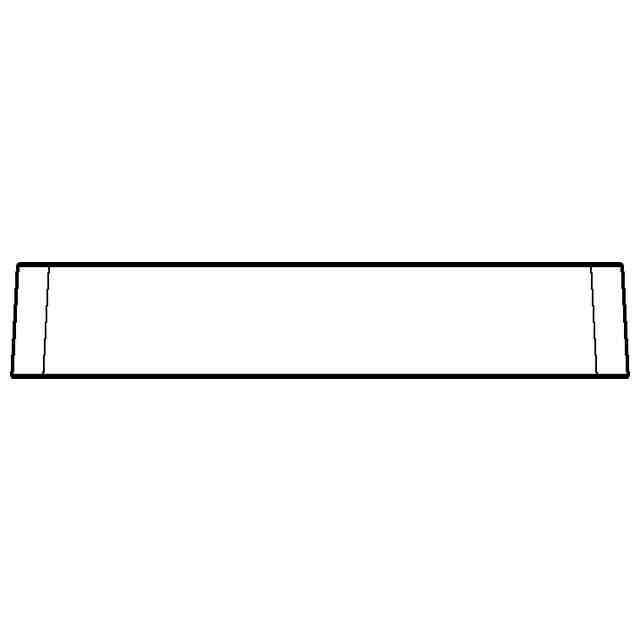

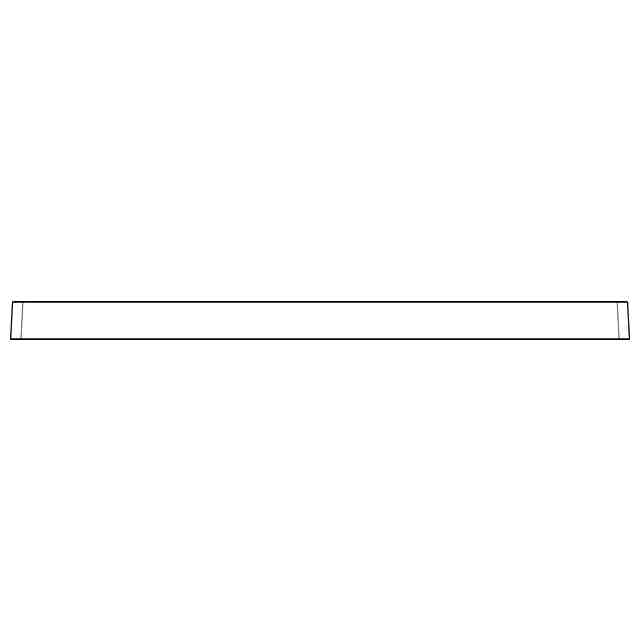

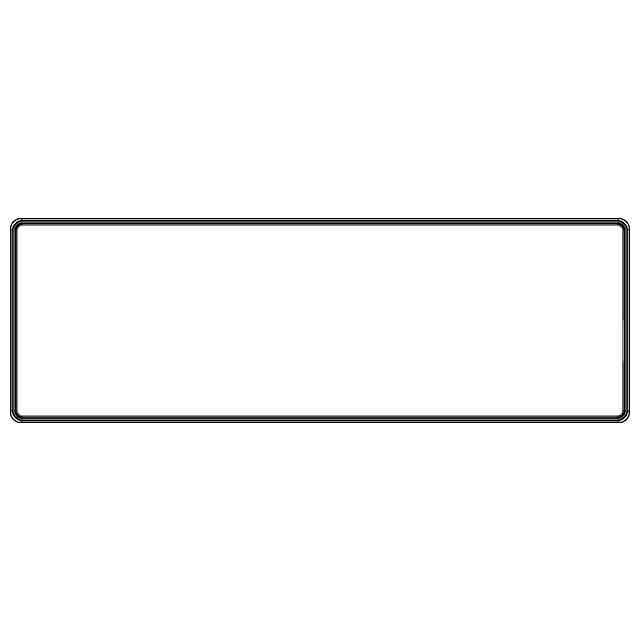

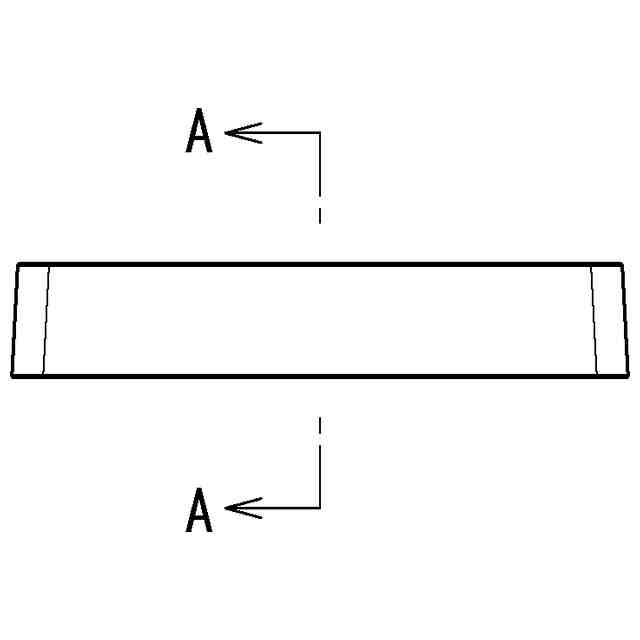

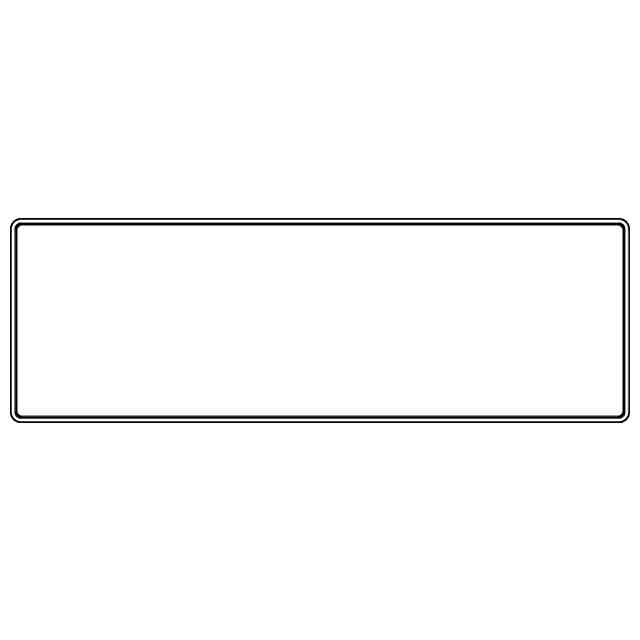

意匠の説明各図面に表されている細線は、平面と曲面及び曲面同士の境界を示し、立体表面の形状を特定するためのものである。

関連意匠
