発行日2025-07-07
公報種別意匠公報(S)
登録番号1802993
登録日2025-06-27
意匠に係る物品箸入れ
意匠分類C5-5121(飲食用容器又は調理用容器)
出願番号2024015744
出願日2024-07-30
意匠権者山田化学株式会社
代理人個人,個人

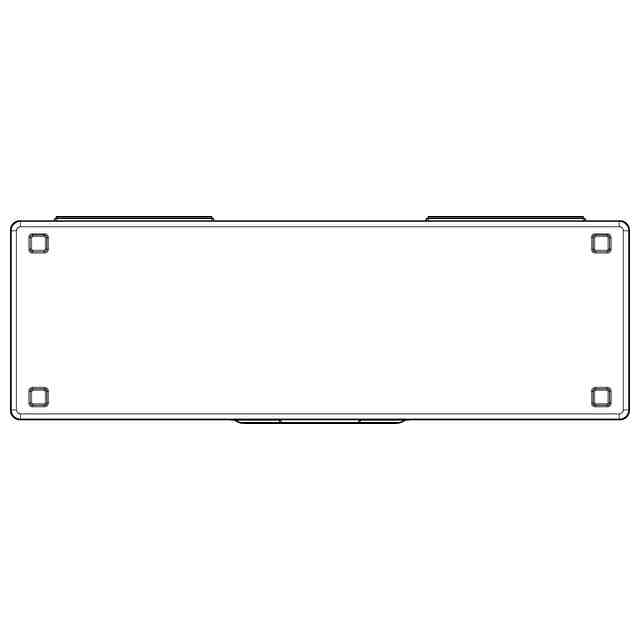

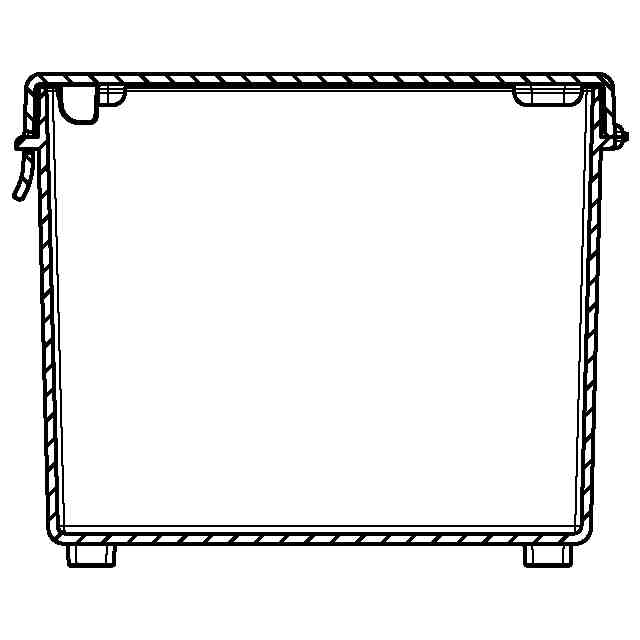

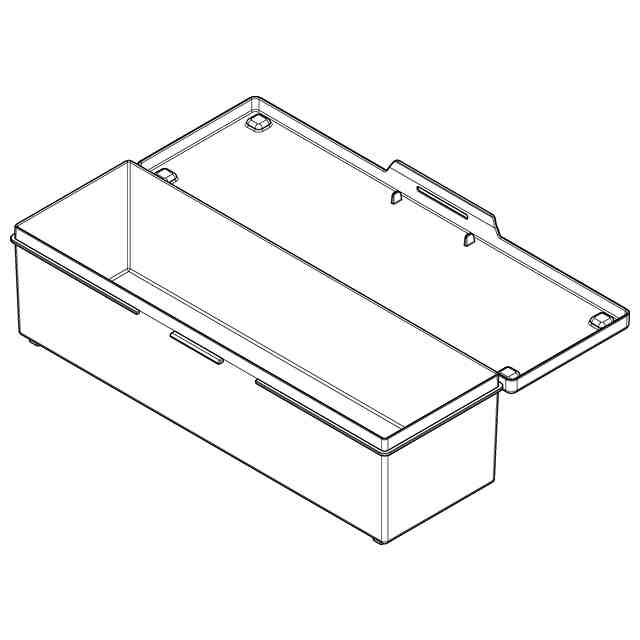

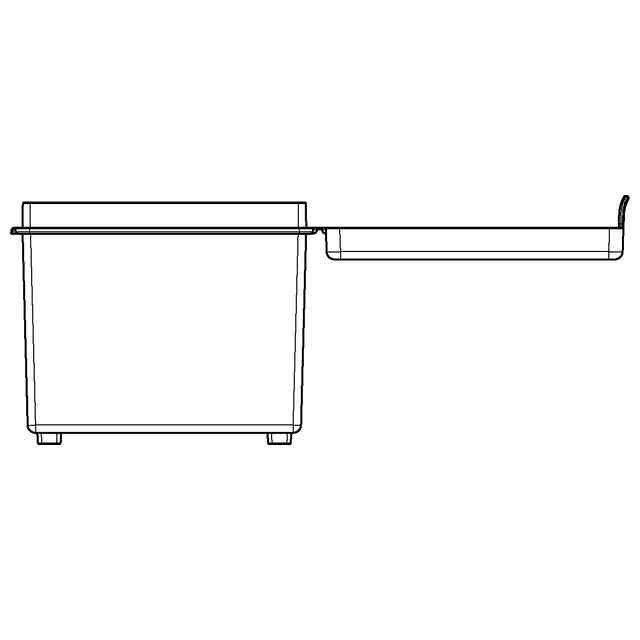

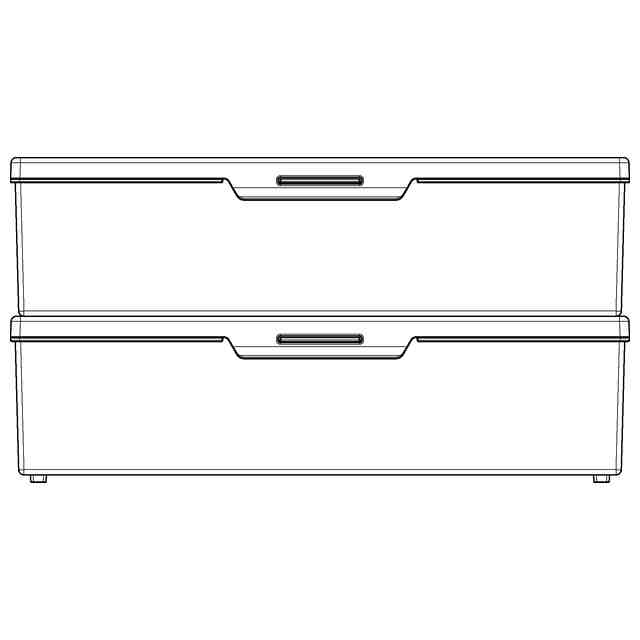

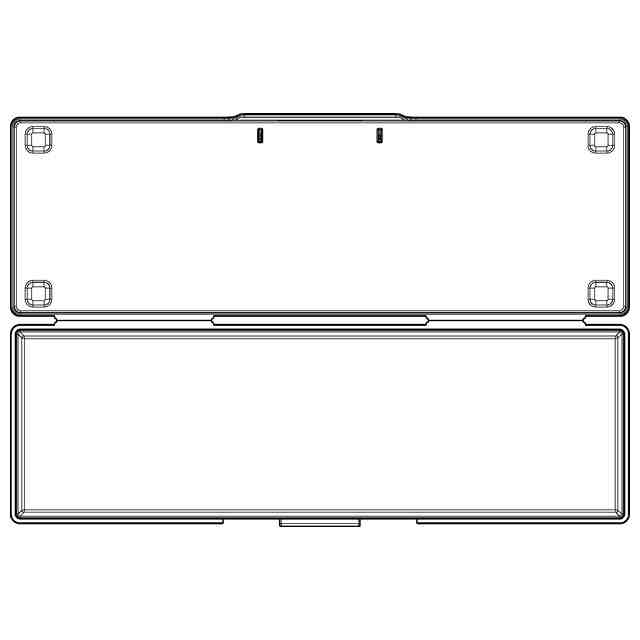

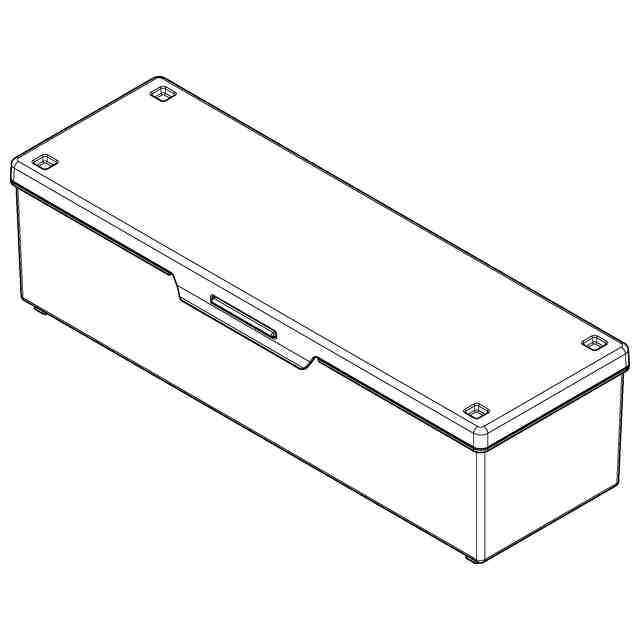

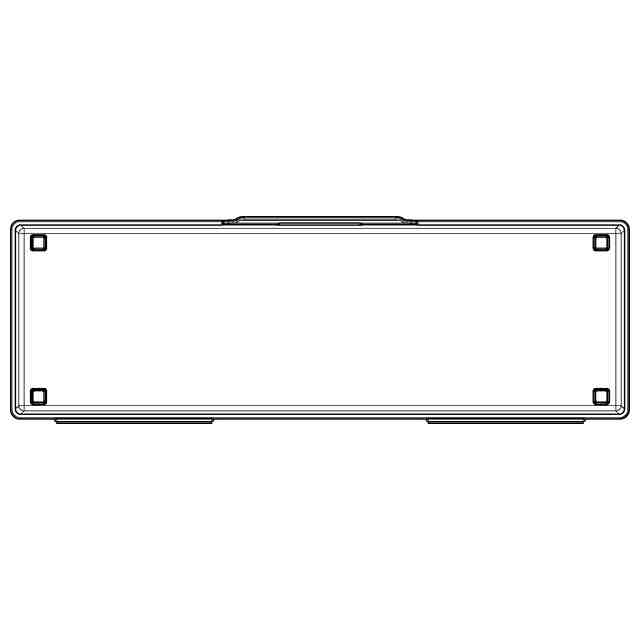

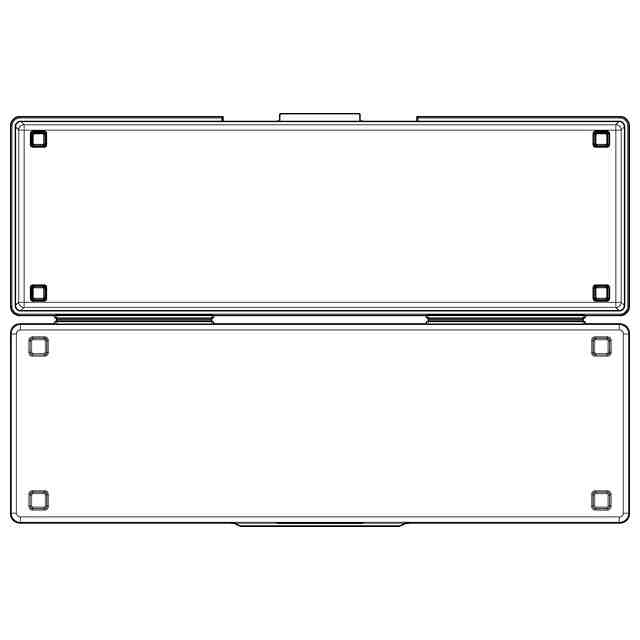

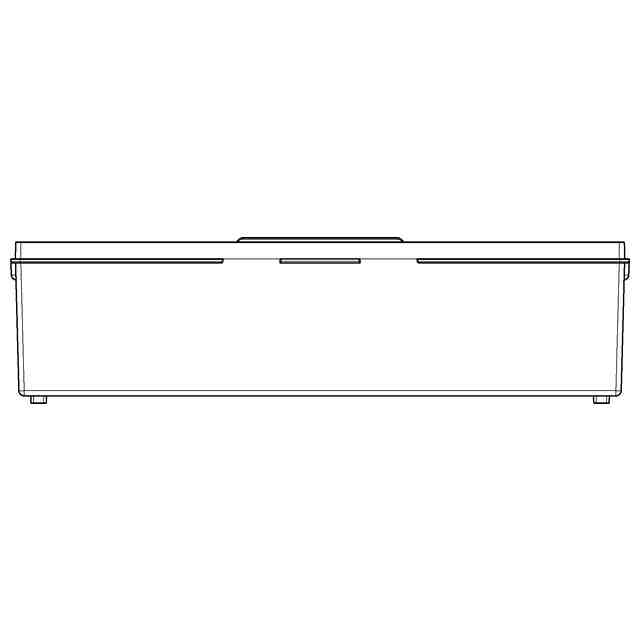

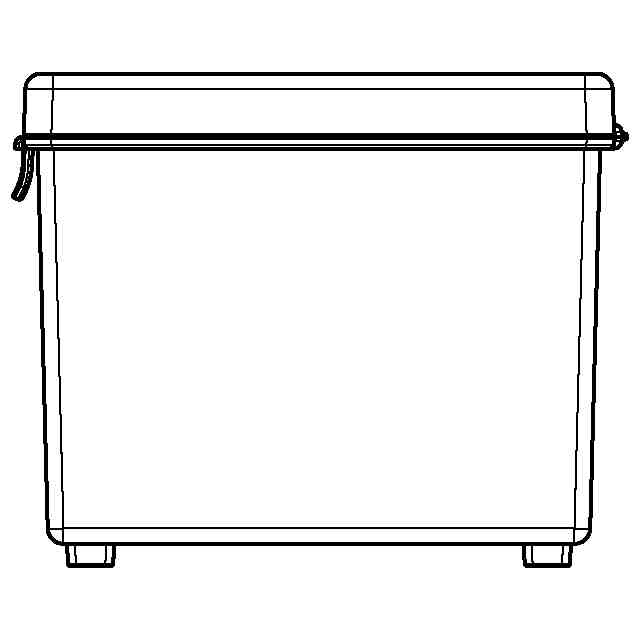

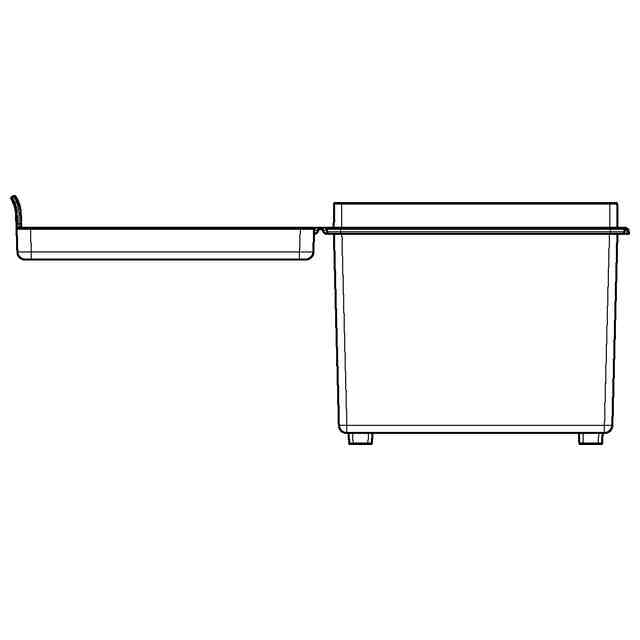

意匠に係る物品の説明本願意匠に係る物品(以下「本物品」という。)は、複数膳の箸や割箸を収納する箸入れである。本物品は、上方に開口する開口部を有する有底略矩形筒状の本体と、この本体の開口部を開閉する有底略矩形筒状の蓋とからなり、本体と蓋とは左右一対のヒンジを介して一体的に連結されている。本物品は、本体の開口部と蓋の開口部とを互いに向き合わせた状態でヒンジ回りに閉じられ、本体の開口縁の外側には、当該本体の開口縁に対し蓋の開口縁を外側から接した状態で閉じた際に蓋の先端が当接するリブが周方向に設けられている。本物品の本体のリブは、正面側の中央部分において分断され、その分断された中央部位において左右方向へ延びる突条が突設されている。一方、本物品の本体のリブの背面側と蓋の開口端の背面側とには、左右一対のヒンジが設けられている。本物品の蓋は、本体の突条に対し嵌合する嵌合孔を有する係止具を備え、ヒンジ回りの回転により本体の突条に対し係止具の嵌合孔を嵌合させることで閉じた状態に保持される。本物品の蓋の裏面には、ヒンジ回りの回転により蓋を閉じる際に本体の開口縁の正面側の中央部分に対しスムーズに案内するように先端の正面側の角が略四分の一円弧状に面取りされた左右一対の案内片が設けられている。また、本物品は、本体の底面の四隅より突出する突起が嵌合可能な嵌合凹部を蓋の四隅に有し、複数存在する場合、各突起の嵌合凹部への嵌合により互いに積み重ねることが可能とされる。

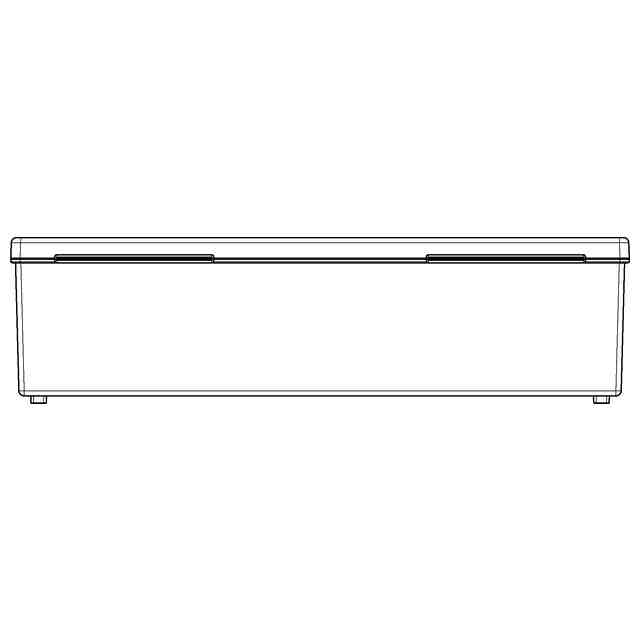

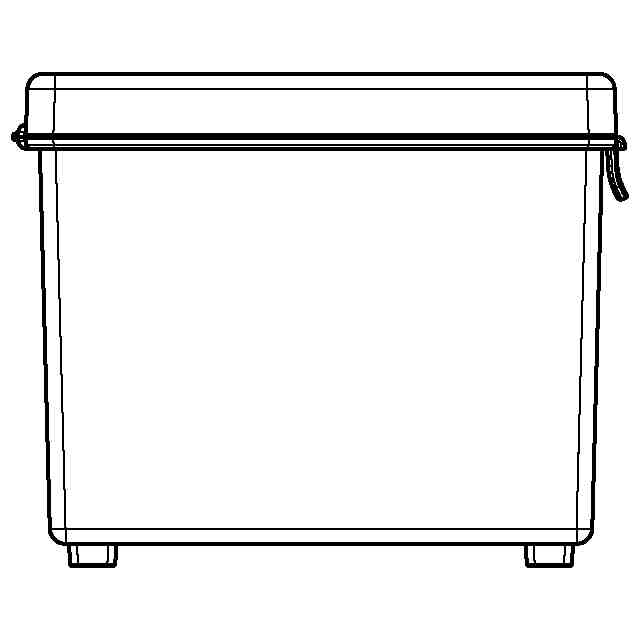

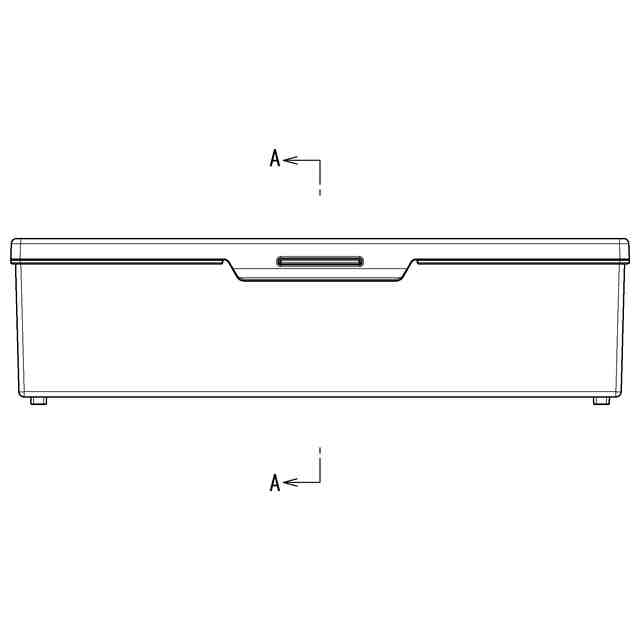

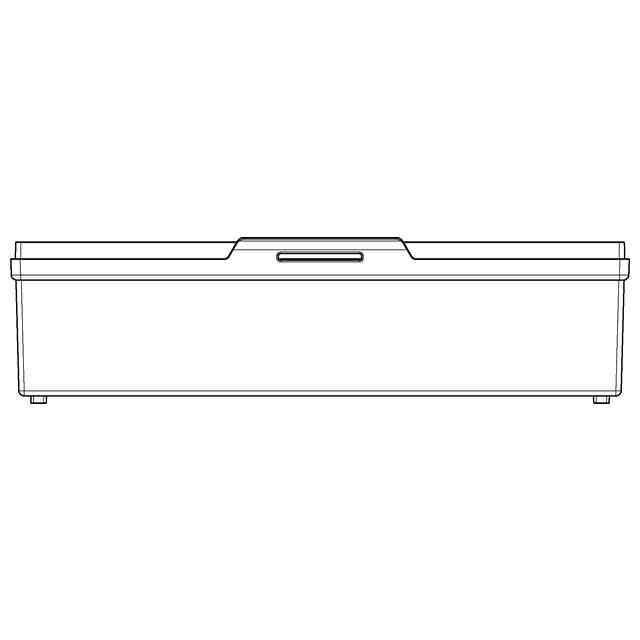

意匠の説明各図面に表されている細線は、平面と曲面及び曲面同士の境界を示し、立体表面の形状を特定するためのものである。本物品は、ポリプロピレンなどの合成樹脂により成形され、左右方向の寸法が約233mmに、これと直交する奥行き方向のヒンジ及び係止具を含む寸法が約155.6mmに、係止具を含む高さ方向の寸法が約62.5mmにそれぞれ設定されている。

関連意匠
