発行日2024-11-25
公報種別意匠公報(S)
登録番号1785436
登録日2024-11-15
意匠に係る物品収納ケース
意匠分類D6-440(室内整理用家具・用具)
出願番号2024015738
出願日2024-07-30
意匠権者山田化学株式会社
代理人個人,個人

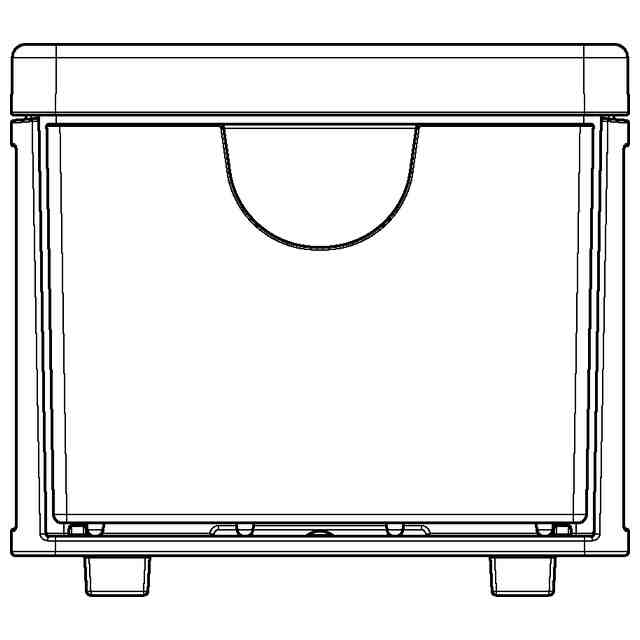

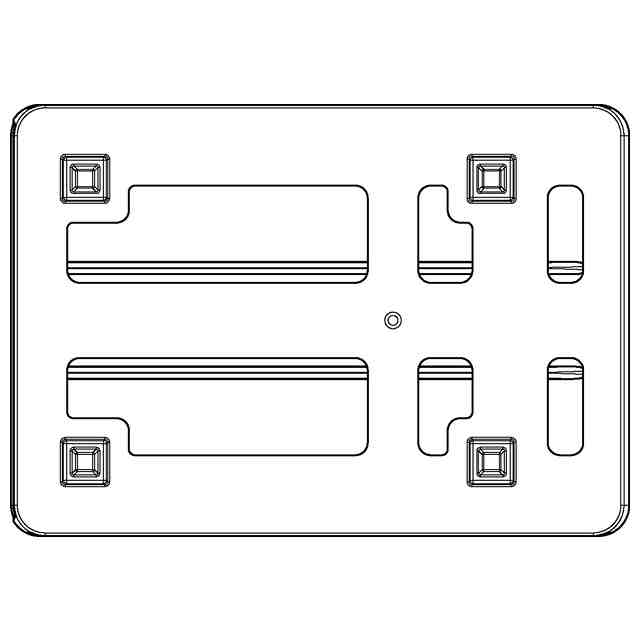

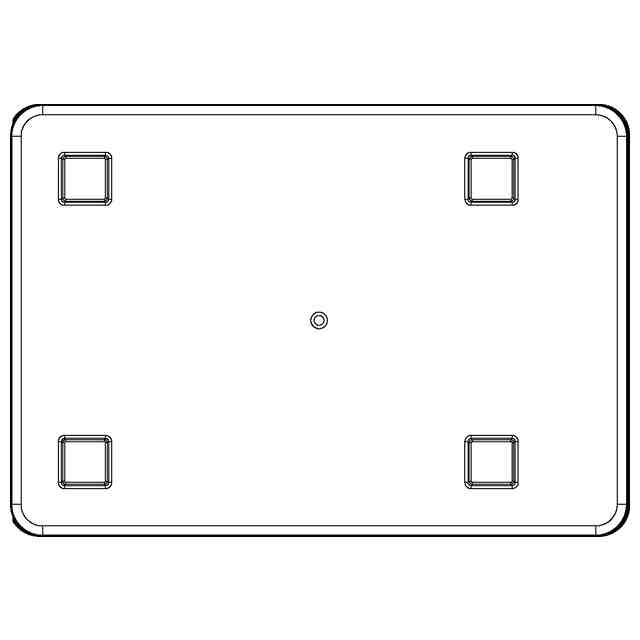

意匠に係る物品の説明本願意匠に係る物品(以下「本物品」という。)は、ケース本体の上部に蓋を嵌め込むとともに、当該ケース本体に引き出しを入れて使用する収納ケースである。本物品のケース本体は、平面視で略矩形状を呈する底板と、この底板の短尺な後辺より起立する後壁と、底板の長尺な左右両辺よりそれぞれ後壁と同じ高さまで起立し、後壁の左右両端とそれぞれ後端を連結する左右両側壁とを備え、上方及び前方に開口している。本物品の蓋は、ケース本体の上方の開口部を塞ぐ略矩形平板状の蓋片の周囲を囲む周囲壁を有し、ケース本体の上方の開口部を後壁及び左右両側壁の開口縁が周囲壁の下部により外嵌された状態で蓋片により塞いでいる。本物品の引き出しは、蓋によって上方の開口部が塞がれた状態でケース本体の前方に開口する前方の開口部より出し入れ可能とされ、引き出す際に差し入れられる略半円弧状の差し入れ孔が設けられている。本物品のケース本体の左右両側壁は、その全周囲の縁を残して内側に若干凹む凹部を有し、この凹部が下端に行くに従い若干内方へ位置するように僅かに傾斜している。また、本物品は、ケース本体の底板の四隅より突出する突起が嵌合可能な嵌合凹部を蓋の四隅に有し、複数存在する場合、各突起の嵌合凹部への嵌合により互いに積み重ねることが可能とされる。

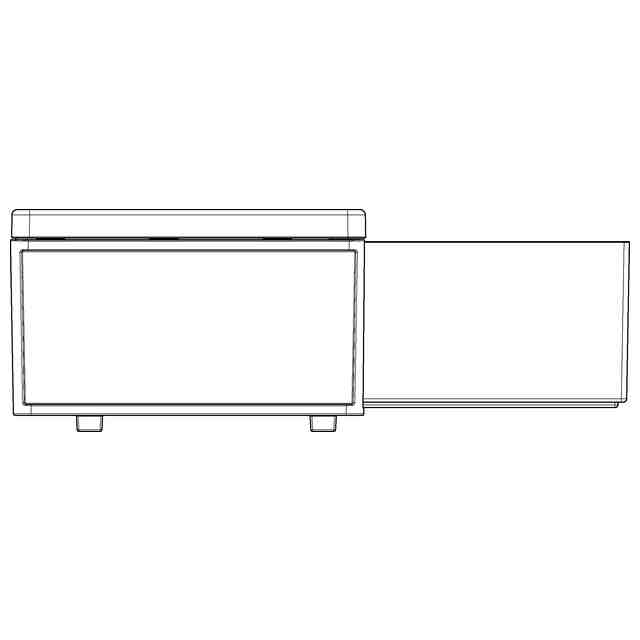

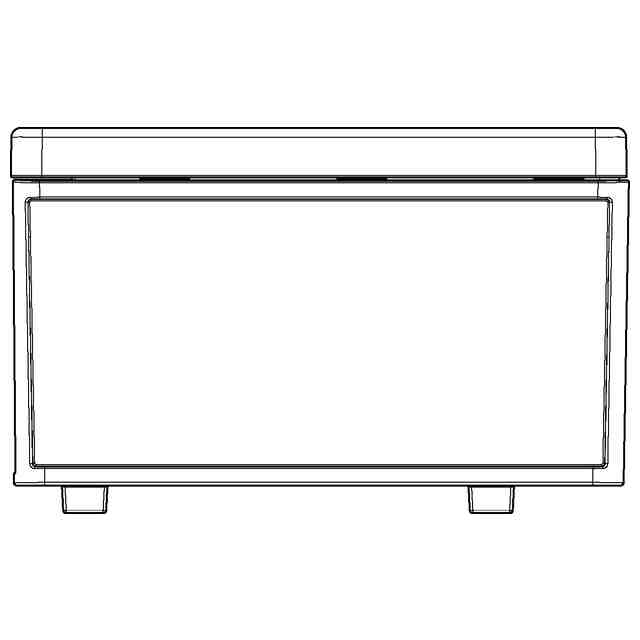

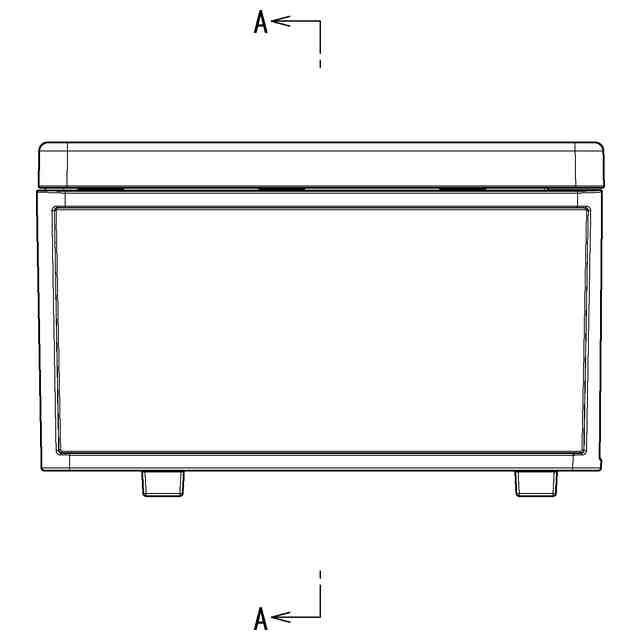

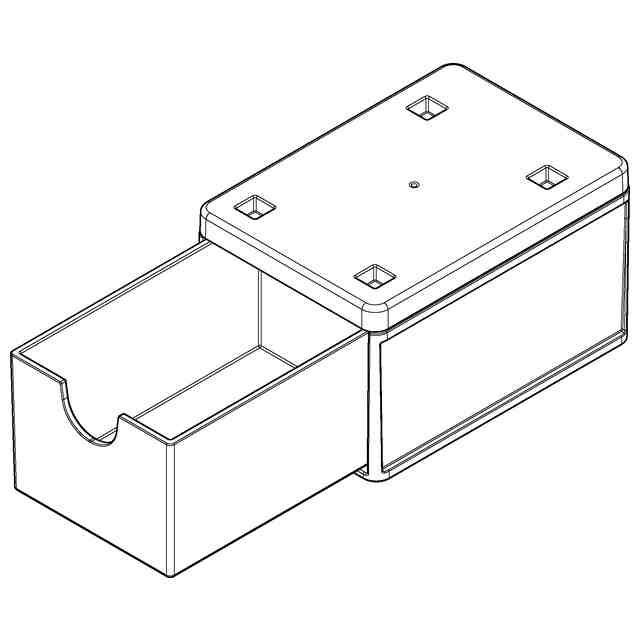

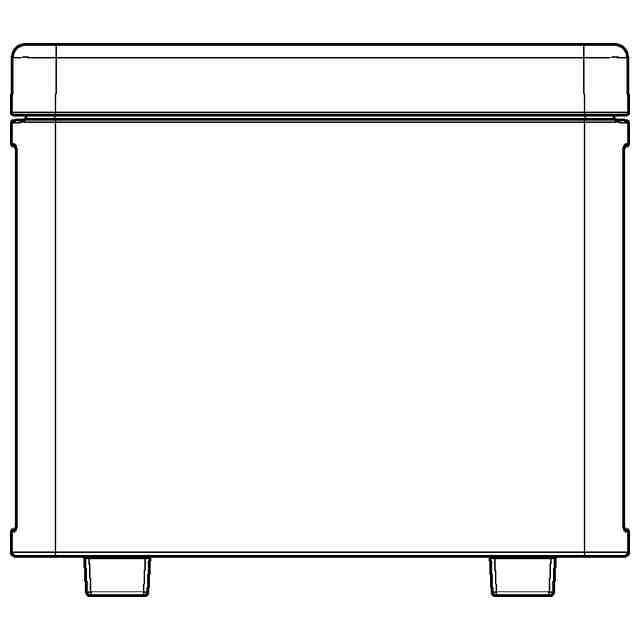

意匠の説明各図面に表されている細線は、平面と曲面及び曲面同士の境界を示し、立体表面の形状を特定するためのものである。参考斜視図1は、斜め上方から見ている。参考斜視図2は、斜め下方から見ている。引き出しを引き出した状態の参考斜視図は、斜め上方から見ている。本物品は、ポリエチレンなどの合成樹脂により成形されている。

関連意匠
