発行日2024-11-25
公報種別意匠公報(S)
登録番号1785429
登録日2024-11-15
意匠に係る物品観賞魚用水槽
意匠分類E0-1110(E1~E4に属さないその他の趣味娯楽用品及び運動競技用品)
出願番号2024010786
出願日2024-05-29
意匠権者山田化学株式会社
代理人個人,個人

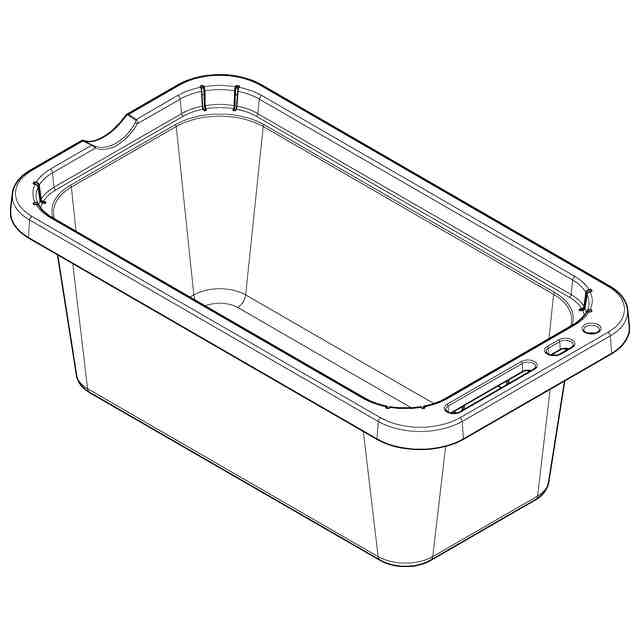

意匠に係る物品の説明本願意匠に係る物品(以下「本物品」という。)は、めだかなどの水生生物を飼育する際に用いられる鑑賞魚用水槽である。本物品は、上方に開口する略矩形状の開口部を有し、この開口部の周縁より外方へ略水平に延びたのちに下方へ屈曲する断面略L字状の縁を有している。本物品の開口部の周縁の四隅には、縁から段差部付近まで縦方向に切り欠いた左右一対の水抜き孔がそれぞれ設けられている。また、本物品の短手方向の一方の縁は、残る縁よりも外方への長さが大きく設定されている。この短手方向の一方の縁には、傾けて水を排出する際に用いられる断面略円弧状の排水溝が凹設されている。一方、本物品の短手方向の他方の縁には、エアポンプのホースやヒータのコードなどの水槽用具を保持する3種類の大きさの保持孔が開口している。

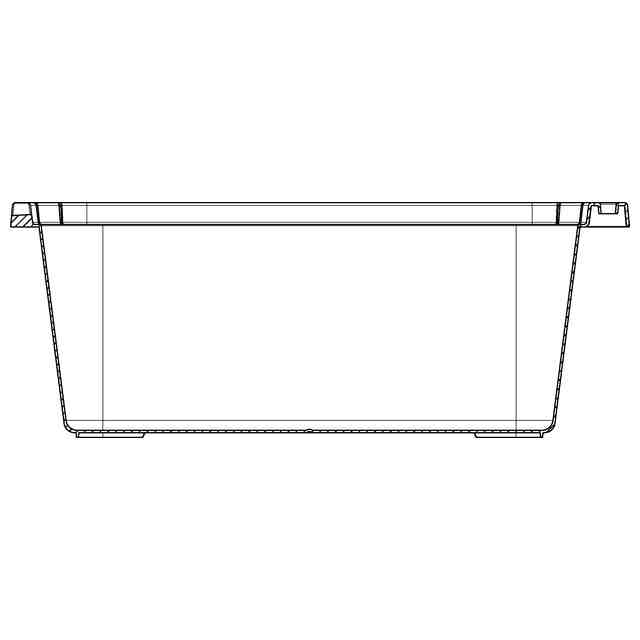

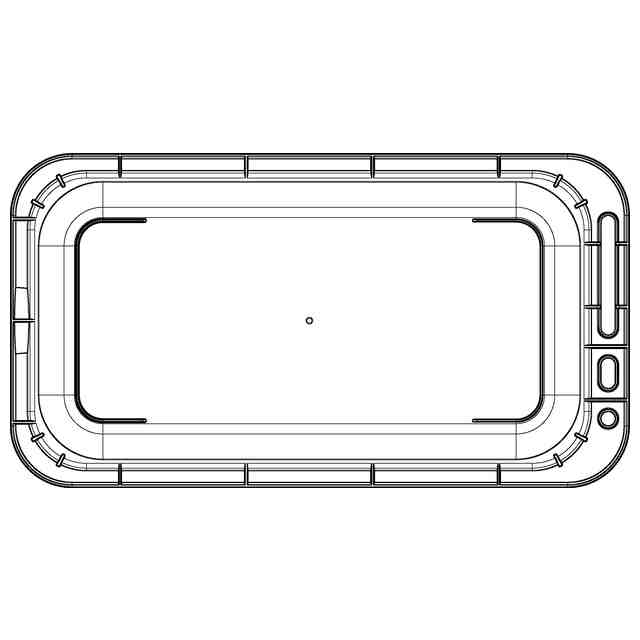

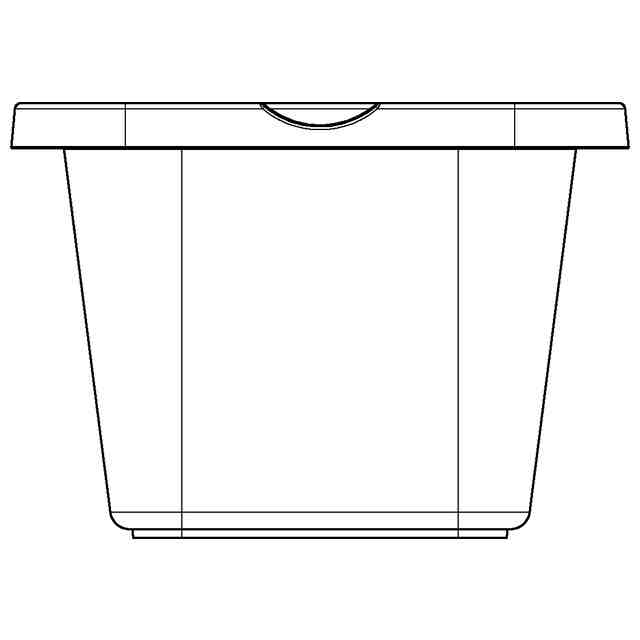

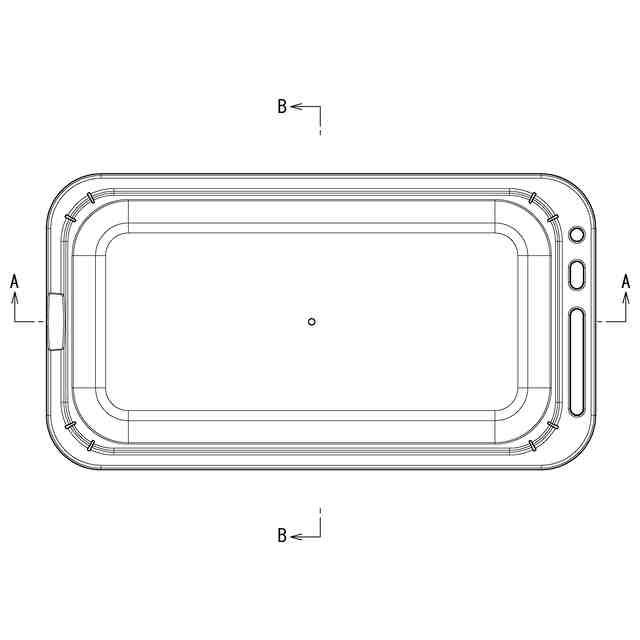

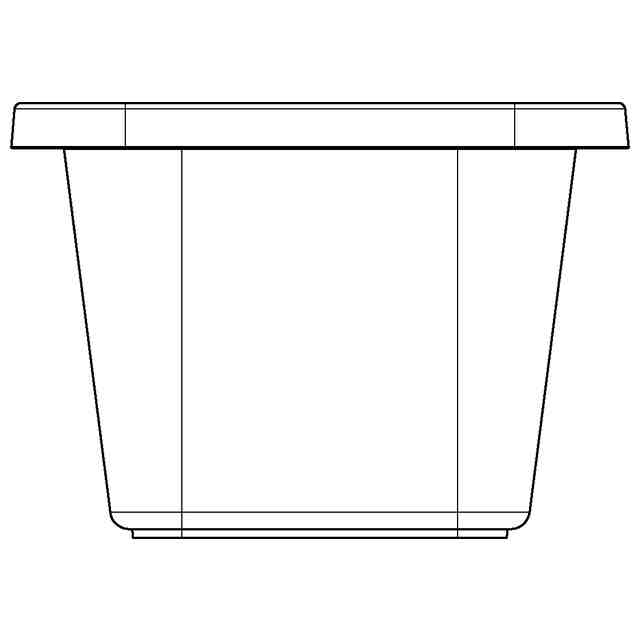

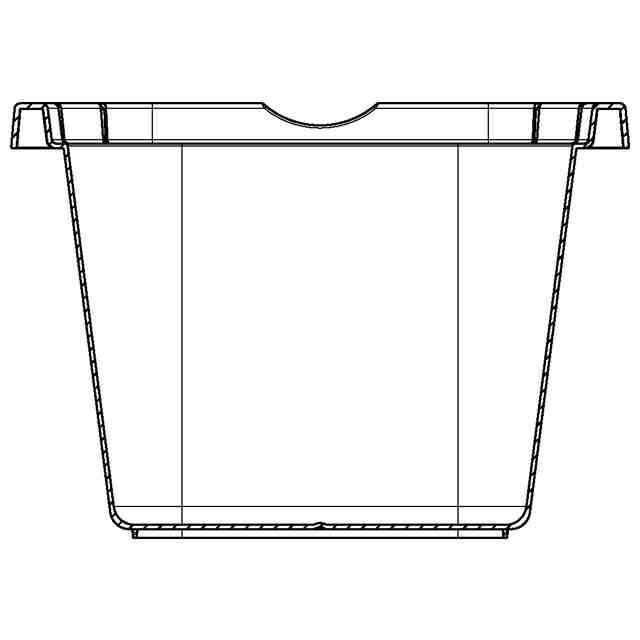

意匠の説明各図面に表されている細線は、平面と曲面及び曲面同士の境界を示し、立体表面の形状を特定するためのものである。本物品は、ポリプロピレンなどの合成樹脂により成形され、縁の長手方向の寸法が約382mmに、縁の短手方向の寸法が約206mmに、高さ方向の寸法が約145mmにそれぞれ設定されている。
