意匠ウォッチ

発行日2025-01-27
公報種別意匠公報(S)
登録番号1789919
登録日2025-01-17
意匠に係る物品ファイルケース
意匠分類F2-7241(筆記具、事務用具等)
出願番号2024012106
出願日2024-06-14
意匠権者山田化学株式会社
代理人個人,個人

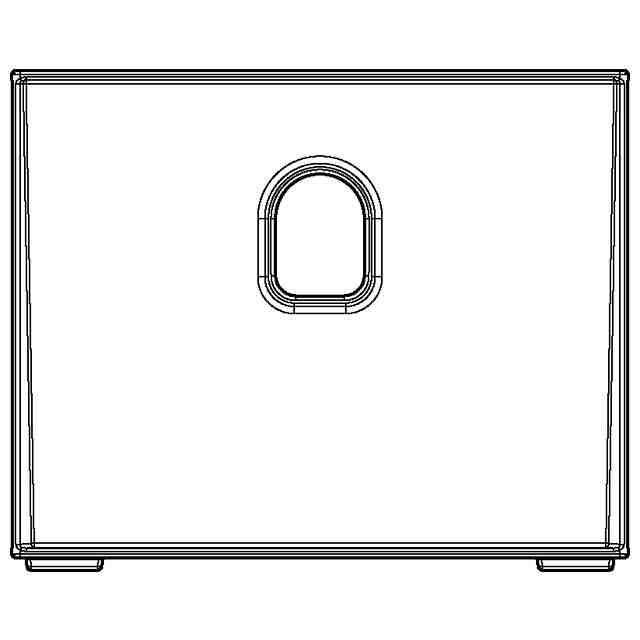

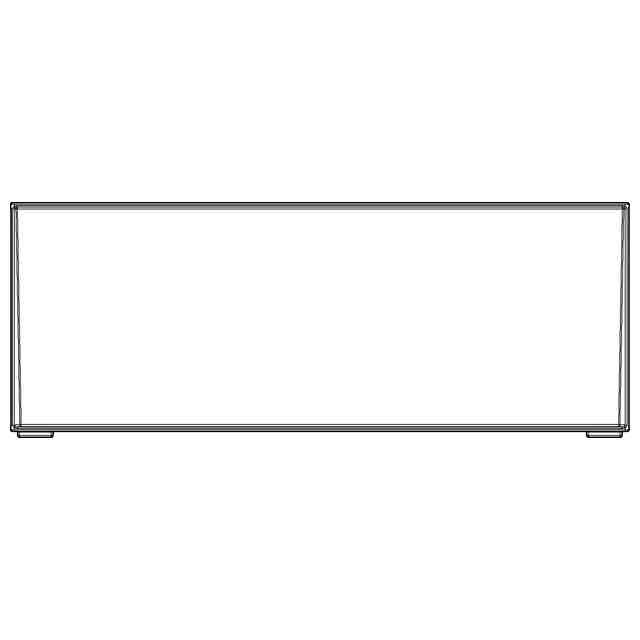

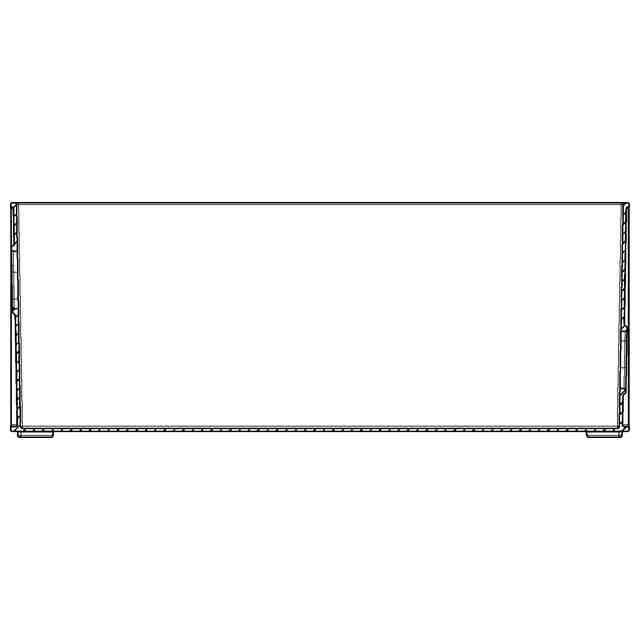

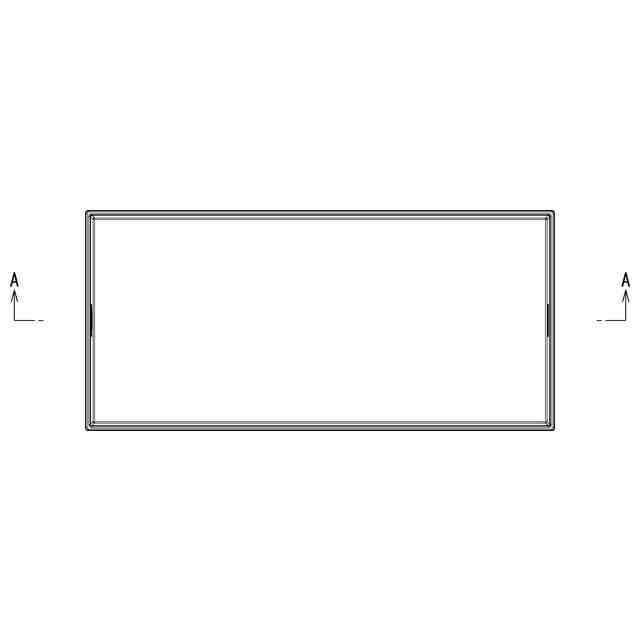

意匠に係る物品の説明本願意匠に係る物品(以下「本物品」という。)は、A-A断面図及び参考斜視図に示すように、略矩形状の底壁の4辺よりそれぞれ上方へ起立する正面壁、背面壁及び左右両側壁により構成された上方に開口する開口部を有し、内部に書類などを挟んだA4サイズのファイル等が正面壁及び背面壁に対し立て掛けた横長の状態で開口部より収納されるファイルケースである。本物品は、正面壁、背面壁及び左右両側壁がそれぞれ開口部から下方に向かって僅かにテーパー状を呈し、この各壁同士が交わる交差部に沿った状態で、開口部と同一形状となる底壁の4隅から開口部の4隅に向かってそれぞれ延びる先細り状の細長い略三角形状のリブを備えている。また、本物品は、右側壁の下部に開口孔が設けられているとともに、左側壁の上部に開口孔が設けられ、左右両側からも内部に収納されたファイルの状態が確認できるようにしている。本物品の底壁の下面四隅には、底壁を僅かに浮かせた状態で設置面に接触する略三角形枠状の足片が設けられている。
意匠の説明各図面に表されている細線は、平面と曲面及び曲面同士の境界を示し、立体表面の形状を特定するためのものである。本物品は、ポリプロピレンなどの合成樹脂により成形され、足片を含む上下方向の高さが約122mmに設定されているとともに、底壁の左右方向の幅が約320mmに、奥行き方向の長さが約150mmにそれぞれ設定され、A4サイズのファイル等が正面壁及び背面壁に対し平行に並べて立て掛けた横長の状態で収納可能である。

関連意匠
