発行日2025-02-25
公報種別意匠公報(S)
登録番号1791921
登録日2025-02-14
意匠に係る物品ペントレー
意匠分類F2-7211(筆記具、事務用具等)
出願番号2024015741
出願日2024-07-30
意匠権者山田化学株式会社
代理人個人,個人
意匠に係る物品の説明本願意匠に係る物品(以下「本物品」という。)は、ペンなどを寝かした状態で収納可能とするペントレーである。本物品は、平面視で略矩形状を呈する底板と、この底板の短尺な後辺より起立する後壁と、底板の長尺な左右両辺よりそれぞれ後壁と同じ高さまで起立し、後壁の左右両端と連結する左右両側壁とを備え、上方及び前方に開口している。本物品の左右両側壁は、前側の上端角部においてそれぞれ円面取りがなされている。また、本物品は、底板の上面を全域に亘って覆うように取り付けられた載置台を備えている。この本物品の載置台は、底板の前辺より後壁及び左右両側壁の略三分の一の高さまで起立した状態からなだらかな曲面を描いて底板に沿って後端まで延びていて、底板に前後で高低差を付けることで、ペンなどの筆記具の収納が高低差を生かしてスムーズに行えるようにしているとともに、底板に開口する複数の開口孔を目隠ししている。更に、本物品の載置台は、左右両側壁に沿ってそれぞれ前後方向へ延びる保持板を左右両端に有し、左右の保持板の前後両位置より外側方へ突出する突起が左右両側壁の差し込み孔に差し込まれることで保持される。本物品の左右両側壁は、その全周囲の縁を残して内側に若干凹む凹部を有し、この凹部が下端に行くに従い若干内方へ位置するように僅かに傾斜している。また、本物品の底板の四隅には、底板を接地面から若干浮かせる略矩形枠状の足片が設けられている。

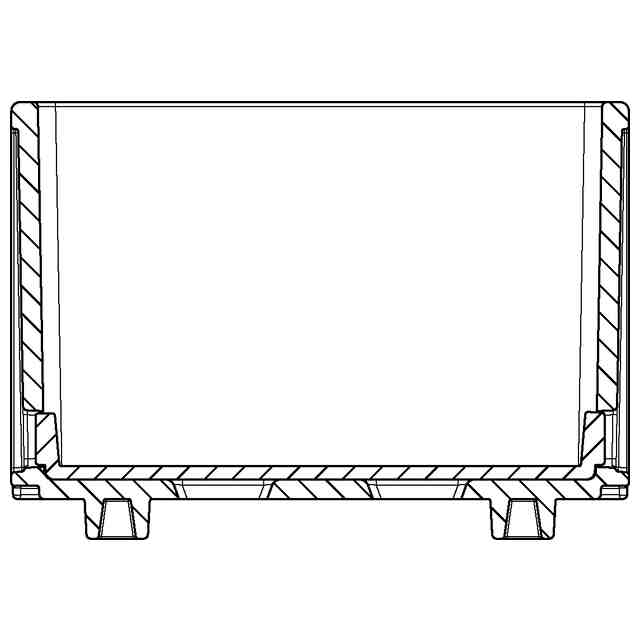

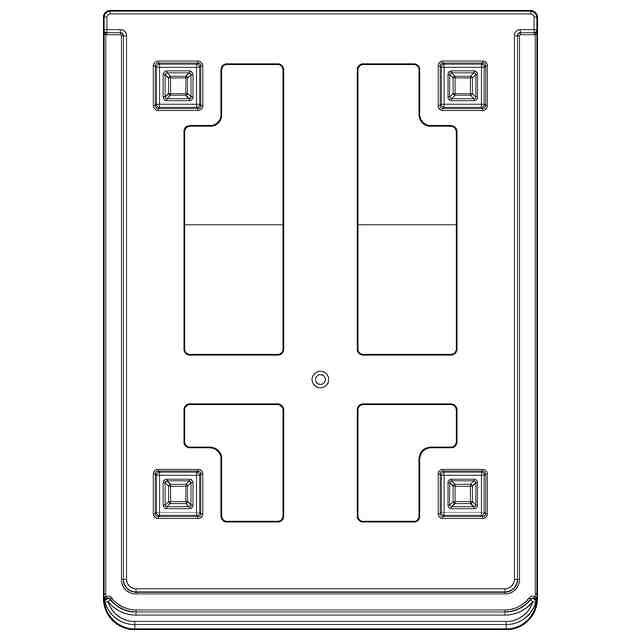

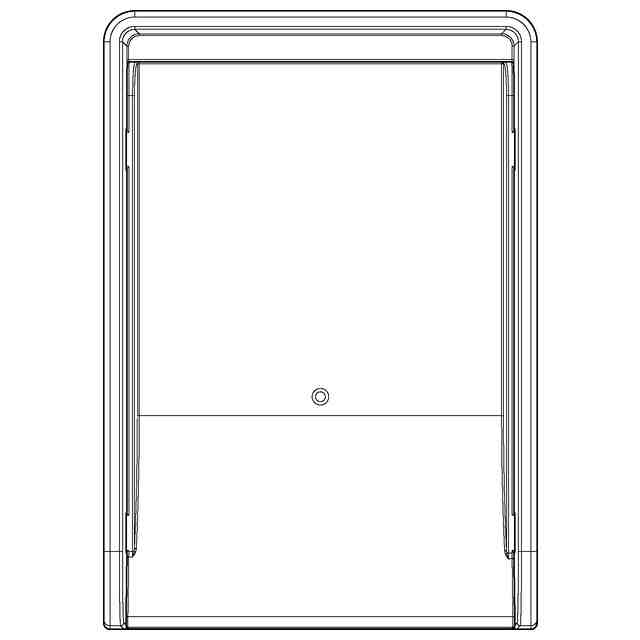

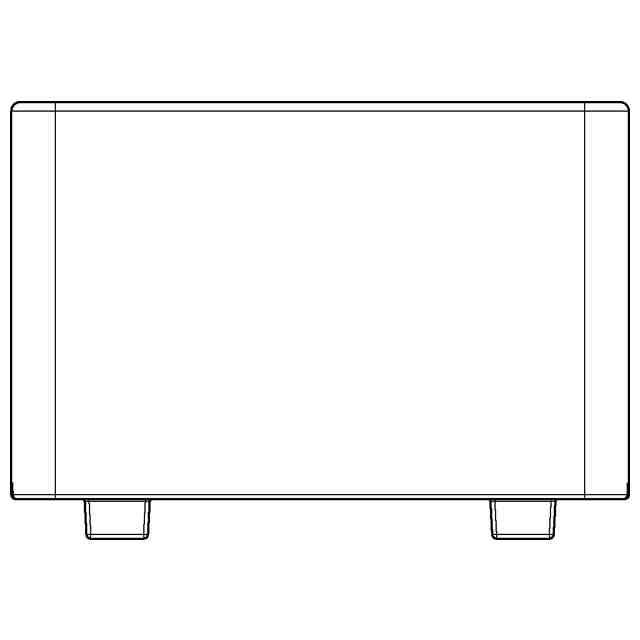

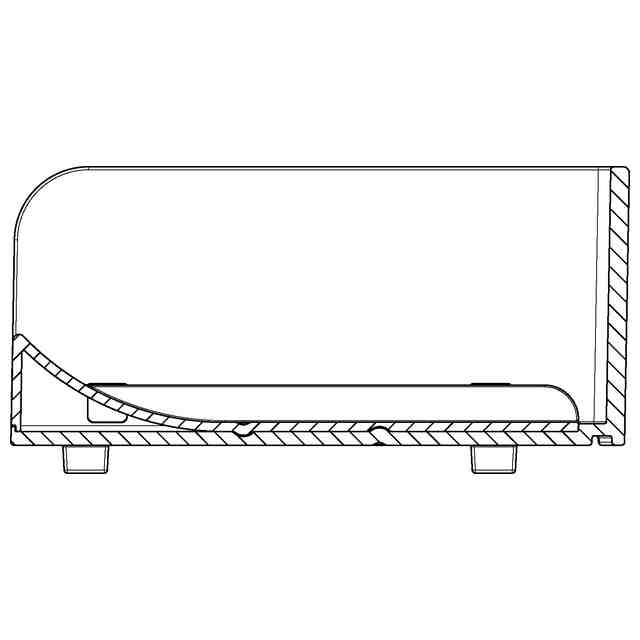

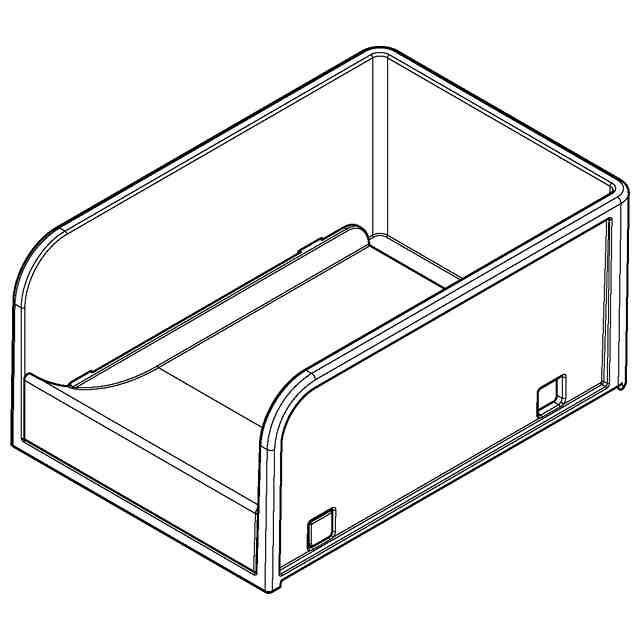

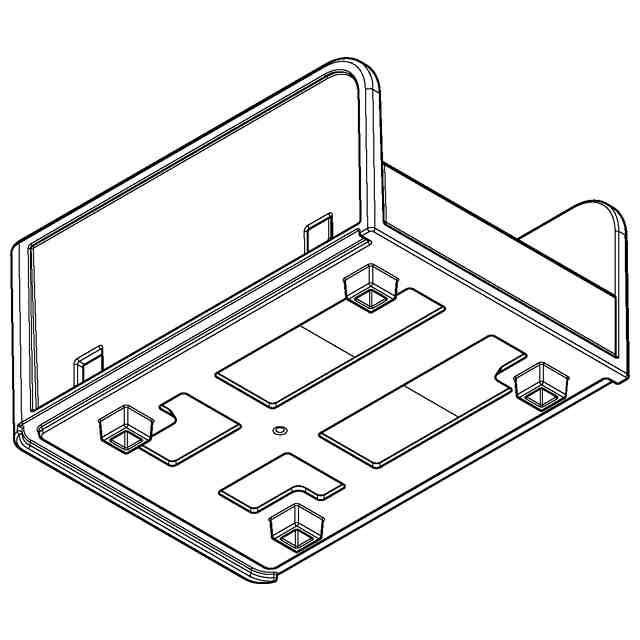

意匠の説明各図面に表されている細線は、平面と曲面及び曲面同士の境界を示し、立体表面の形状を特定するためのものである。参考斜視図1は、斜め上方から見ている。参考斜視図2は、斜め下方から見ている。本物品は、ポリエチレンなどの合成樹脂により成形されている。
