発行日2025-09-09
公報種別意匠公報(S)
登録番号1808134
登録日2025-09-01
意匠に係る物品溶接用2点打ち上部電極ユニット
意匠分類K7-69(金属加工機械、木材加工機械等)
出願番号2025011985
出願日2025-06-18
意匠権者株式会社エスエムケイ
代理人個人

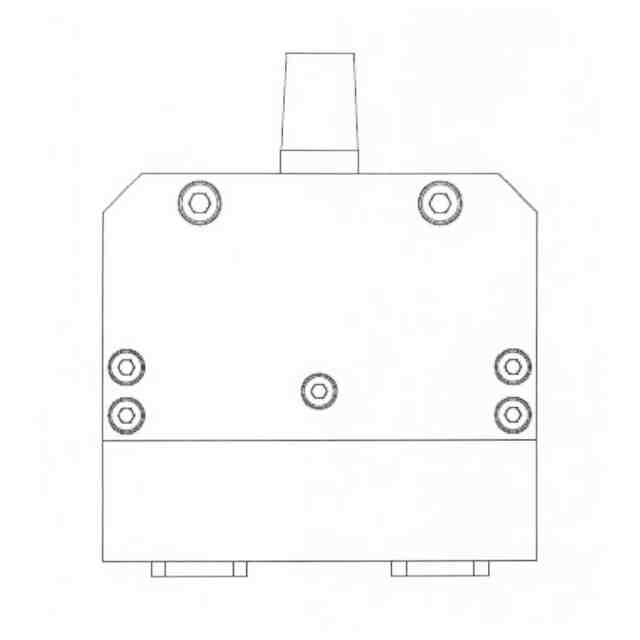

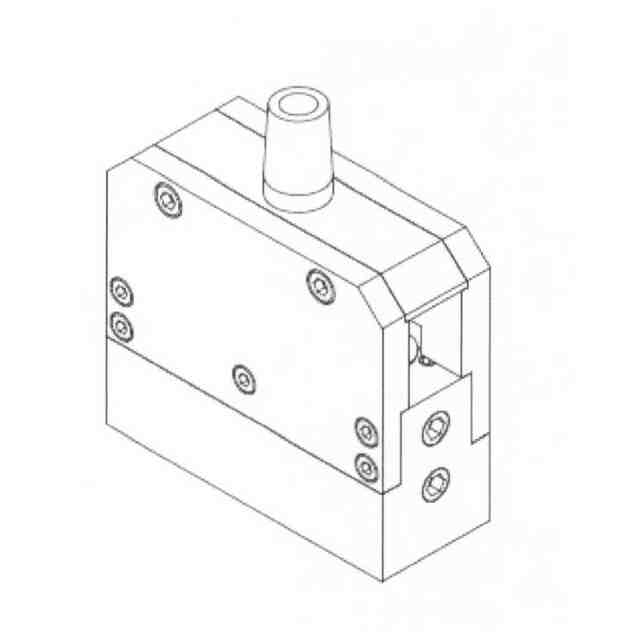

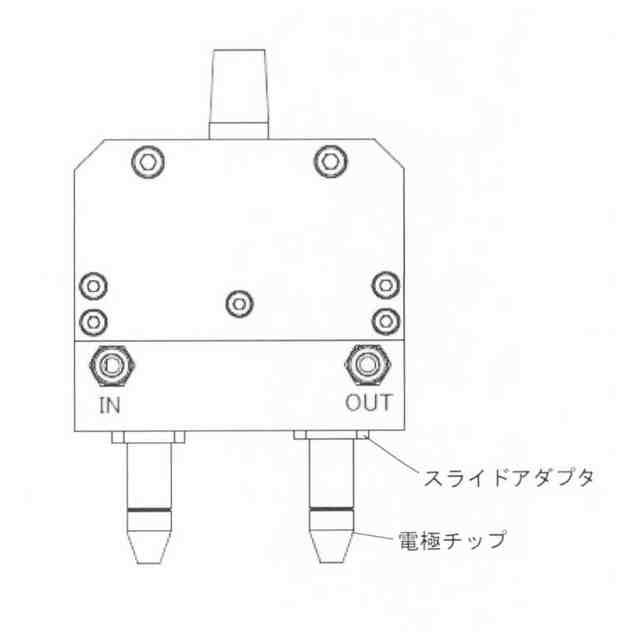

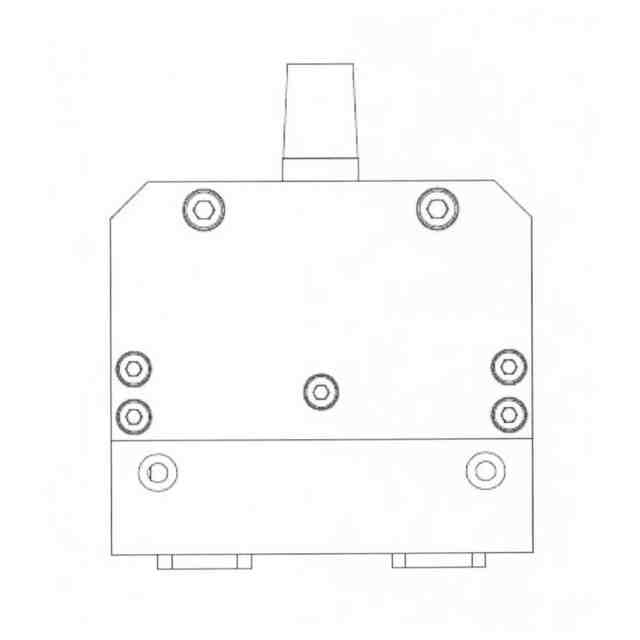

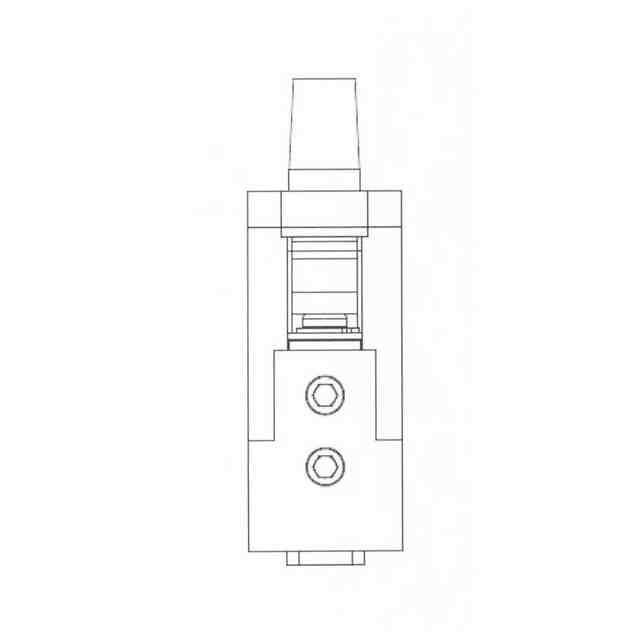

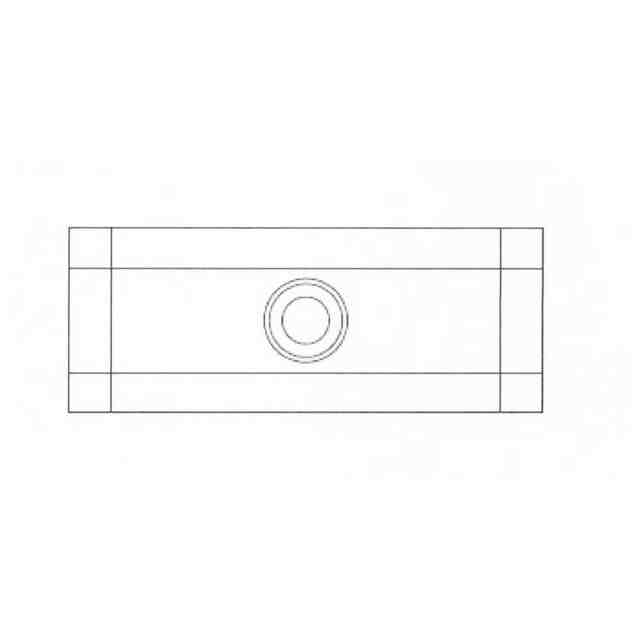

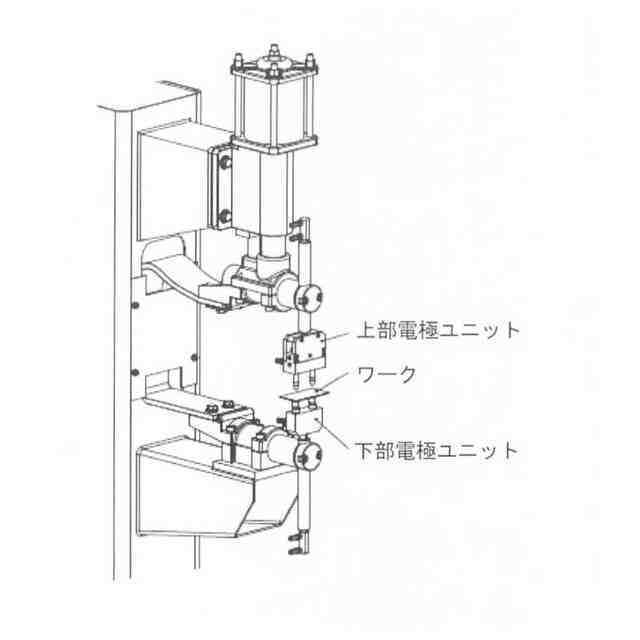

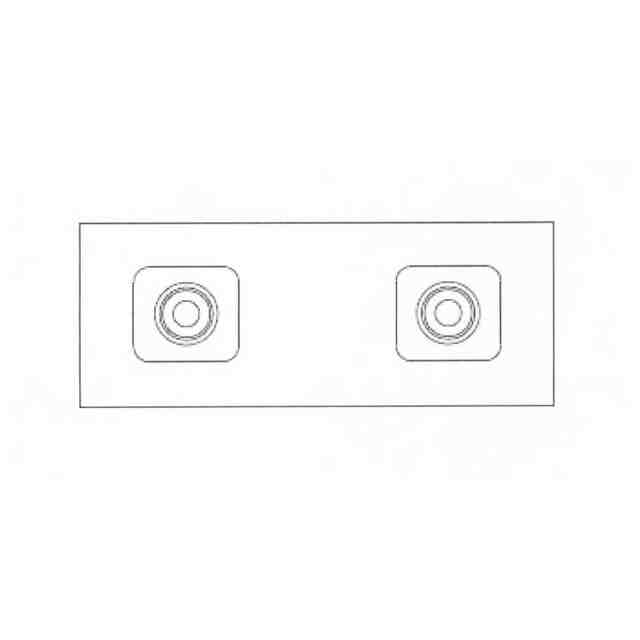

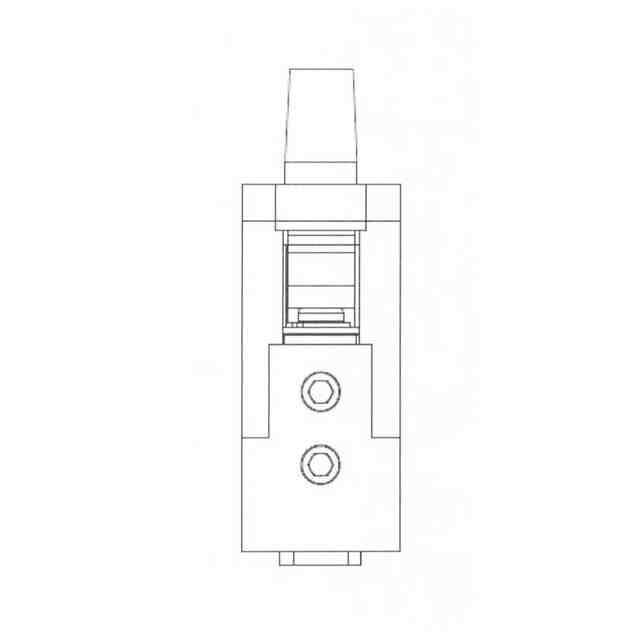

意匠に係る物品の説明意匠に係る物品は同時に2カ所を溶接する際に用いる上部電極ユニットである。この上部電極ユニットは、アルミ製の支持プレートに樹脂製ホルダが取付けられ、この樹脂製ホルダに一対のスライドホルダが上下動自在に支持され、これら一対のスライドホルダには電極チップが交換可能に取付けられ、スライドホルダは角柱状をなすことで回転が阻止される。また前記支持プレートには支持軸が設けられ、この支持軸に隙間を介して可動電極(揺動アーム)が支持され、この可動電極の両端部下面に前記一対のスライドホルダの頂部が当接している。このため、左右のスライドホルダに装着した電極チップの長さが若干異なっていても一対の電極チップはスライドホルダとともに垂直に上下動し、溶接時に上部の電極チップとともにワークを挟み込む下部電極チップとのズレが生じることがなく、溶接の品質が向上する。
意匠の説明
この意匠をJ-PlatPat（特許庁公式サイト）で参照する
