発行日2025-09-09
公報種別意匠公報(S)
登録番号1808115
登録日2025-09-01
意匠に係る物品溶接用下部電極ユニット
意匠分類K7-69(金属加工機械、木材加工機械等)
出願番号2025006831
出願日2025-04-04
意匠権者株式会社エスエムケイ
代理人個人

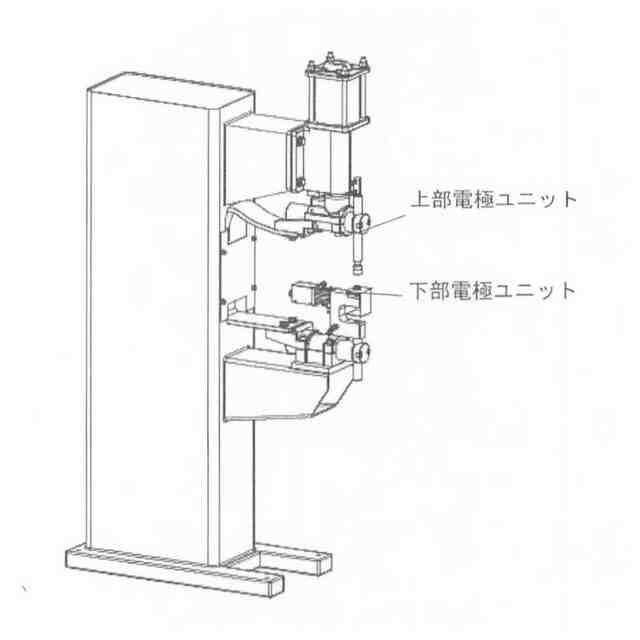

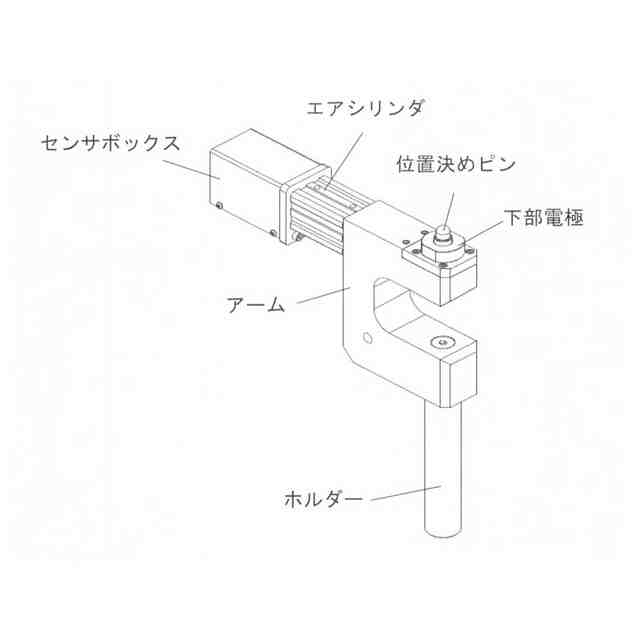

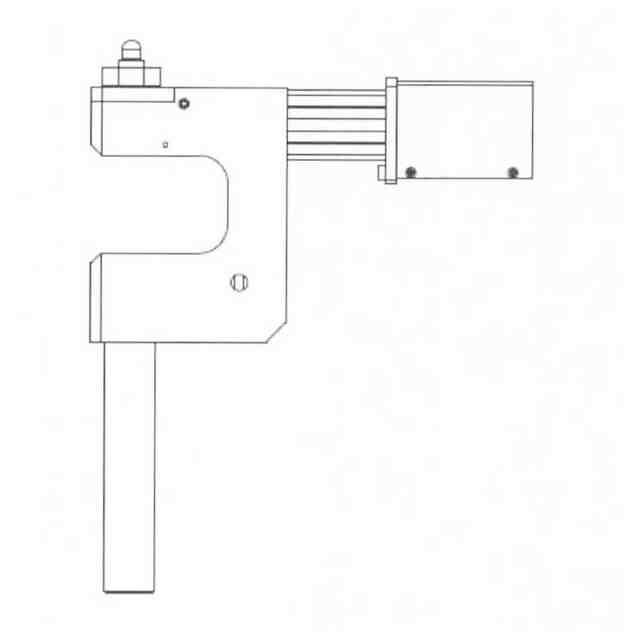

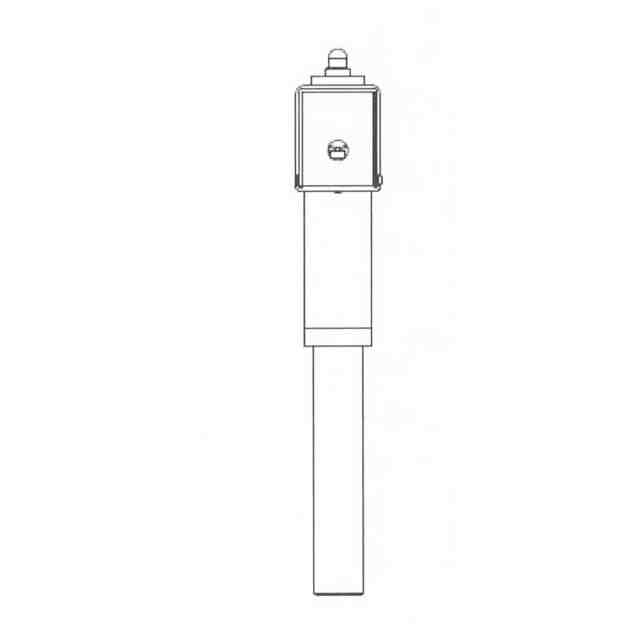

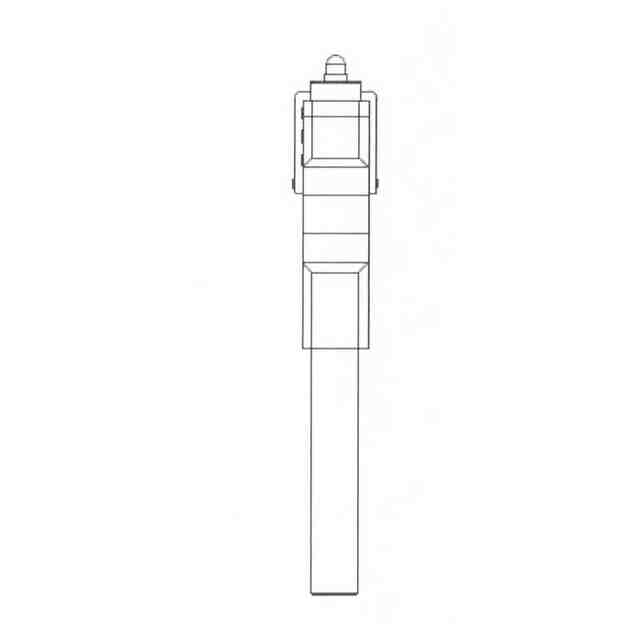

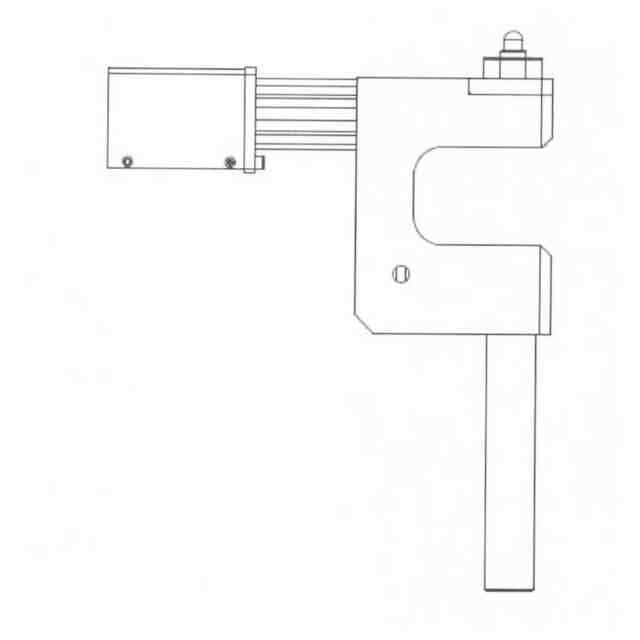

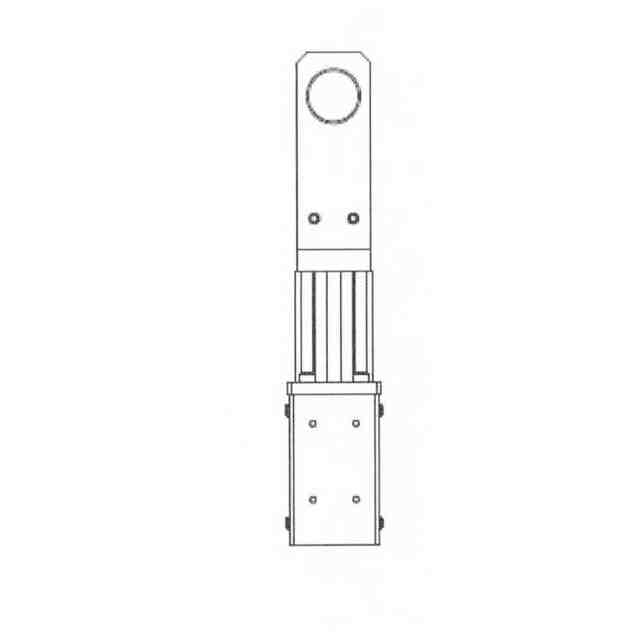

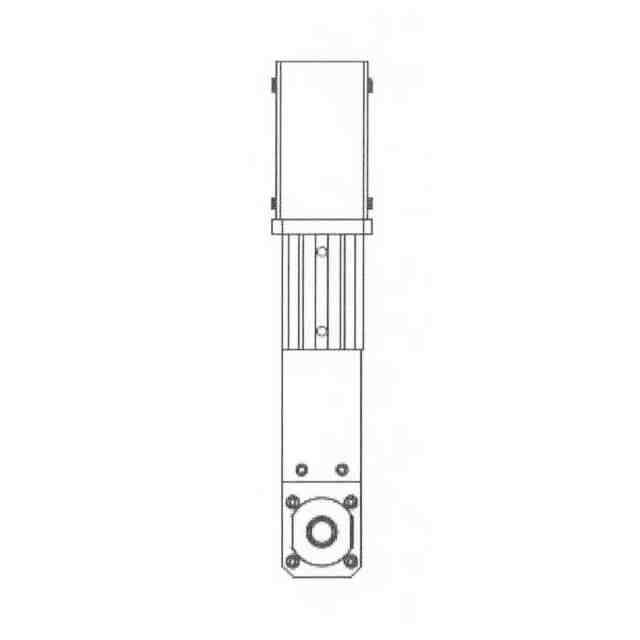

意匠に係る物品の説明意匠に係る物品である溶接用下部電極ユニットは、ホルダーを介して溶接装置のホーンに固定される。下部電極ユニットは、アーム、このアームの上端に設けられる下部電極、下部電極を貫通して上方に突出する位置決めピン、アームの側端側に配設されるエアシリンダ及びセンサーボックスからなる。上部電極によって押し下げられる位置決めピンの下降量をアーム内に配置した水平ロッドの移動量に変換し、この移動量をセンサーボックス内のセンサにて検出し、位置決めピンの段部にセットされるワークのセット状態が異常であるか否かを検出する。また、アームはコ字状ワークを溶接する際にワークとの接触を避けるためコ字状としてスペースを形成し且つ前記ホルダーと下部電極とが同一垂線上に位置することで、溶接の際の下方への衝撃を受け止めるようにしている。
意匠の説明
この意匠をJ-PlatPat（特許庁公式サイト）で参照する
