公開番号2025156955
公報種別公開特許公報(A)
公開日2025-10-15
出願番号2024059739
出願日2024-04-02
発明の名称遊技機
出願人株式会社藤商事
代理人弁理士法人テクノピア国際特許事務所
主分類A63F 7/02 20060101AFI20251007BHJP(スポーツ;ゲーム;娯楽)
要約【課題】演出効果を向上する。
【解決手段】装飾図柄の変動表示は、開始動作、変動動作、減速動作、停止アクション動作及び待機動作を含み、変動動作では、開始動作、減速動作、停止アクション動作及び待機動作より装飾図柄の透過度が高い。予告演出は、装飾図柄が表示手段において変動表示される表示領域で装飾図柄に重ねられて実行され、特別遊技が行われる期待度が異なる複数態様のいずれかで期待度演出が実行される期待度演出区間と、期待度演出区間の前であって期待度演出の態様によらず態様が共通した共通演出が実行される共通演出区間とを含んで構成される。共通演出区間は装飾図柄が変動動作に切り替えられる前に開始され、期待度演出区間は装飾図柄が変動動作に切り替えられた後に開始される。
【選択図】図27
特許請求の範囲【請求項１】
所定の画像を表示可能な表示手段と、
遊技者に有利な特別遊技を行うか否かを判定する判定手段と、
前記判定手段の判定結果に基づいて複数の装飾図柄を前記表示手段において変動表示させる装飾図柄変動手段と、
前記判定結果を示唆する予告演出を実行する予告演出実行手段と、
を備え、
前記装飾図柄の変動表示は、前記装飾図柄が変動表示を開始する開始動作、前記開始動作後に前記装飾図柄の変動表示が維持される変動動作、前記変動動作後に前記装飾図柄が減速する減速動作、前記減速動作後に前記装飾図柄が停止アクションを行う停止アクション動作、及び、前記停止アクション動作後に前記装飾図柄が待機状態となる待機動作を含み、
前記変動動作では、前記開始動作、前記減速動作、前記停止アクション動作及び前記待機動作より前記装飾図柄の透過度が高く、
前記予告演出は、前記装飾図柄が前記表示手段において変動表示される表示領域で前記装飾図柄に重ねられて実行され、前記特別遊技が行われる期待度が異なる複数態様のいずれかで期待度演出が実行される期待度演出区間と、前記期待度演出区間の前であって前記期待度演出の態様によらず態様が共通した共通演出が実行される共通演出区間とを含んで構成され、
前記共通演出区間は前記装飾図柄が前記変動動作に切り替えられる前に開始され、前記期待度演出区間は前記装飾図柄が前記変動動作に切り替えられた後に開始される
遊技機。
続きを表示（約 240 文字）【請求項２】
前記予告演出は、前記装飾図柄が前記減速動作に切り替えられた後に終了する
請求項１に記載の遊技機。
【請求項３】
前記予告演出は、全ての前記装飾図柄が前記待機動作に切り替えられる前に終了する
請求項１に記載の遊技機。
【請求項４】
複数の前記装飾図柄は、前記開始動作の実行時間が異なり、
前記期待度演出区間は、全ての前記装飾図柄が前記変動動作に切り替えられた後に開始される
請求項１に記載の遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は遊技機に係るものである。
続きを表示（約 3,300 文字）【背景技術】
【０００２】
遊技機では、始動口へ遊技球が入球したことに基づいて大当りの当否抽選を行い、その抽選結果に基づいた様々な予告演出を行うことにより、遊技者に対して抽選結果を示唆又は報知し、大当りの当選期待感を与えるようになされている（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特許第６３７０４５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
遊技機においては、抽選結果を示唆又は報知する予告演出を行う際に、さらなる演出効果の向上が求められている。
【０００５】
そこで、本発明では、演出効果を向上することを目的とする。
【課題を解決するための手段】
【０００６】
本発明に係る遊技機は、所定の画像を表示可能な表示手段と、遊技者に有利な特別遊技を行うか否かを判定する判定手段と、前記判定手段の判定結果に基づいて複数の装飾図柄を前記表示手段において変動表示させる装飾図柄変動手段と、前記判定結果を示唆する予告演出を実行する予告演出実行手段と、を備え、前記装飾図柄の変動表示は、前記装飾図柄が変動表示を開始する開始動作、前記開始動作後に前記装飾図柄の変動表示が維持される変動動作、前記変動動作後に前記装飾図柄が減速する減速動作、前記減速動作後に前記装飾図柄が停止アクションを行う停止アクション動作、及び、前記停止アクション動作後に前記装飾図柄が待機状態となる待機動作を含み、前記変動動作では、前記開始動作、前記減速動作、前記停止アクション動作及び前記待機動作より前記装飾図柄の透過度が高く、前記予告演出は、前記装飾図柄が前記表示手段において変動表示される表示領域で前記装飾図柄に重ねられて実行され、前記特別遊技が行われる期待度が異なる複数態様のいずれかで期待度演出が実行される期待度演出区間と、前記期待度演出区間の前であって前記期待度演出の態様によらず態様が共通した共通演出が実行される共通演出区間とを含んで構成され、前記共通演出区間は前記装飾図柄が前記変動動作に切り替えられる前に開始され、前記期待度演出区間は前記装飾図柄が前記変動動作に切り替えられた後に開始される。
【発明の効果】
【０００７】
本発明によれば、演出効果を向上することができる。
【図面の簡単な説明】
【０００８】
遊技機の外観を示す斜視図である。

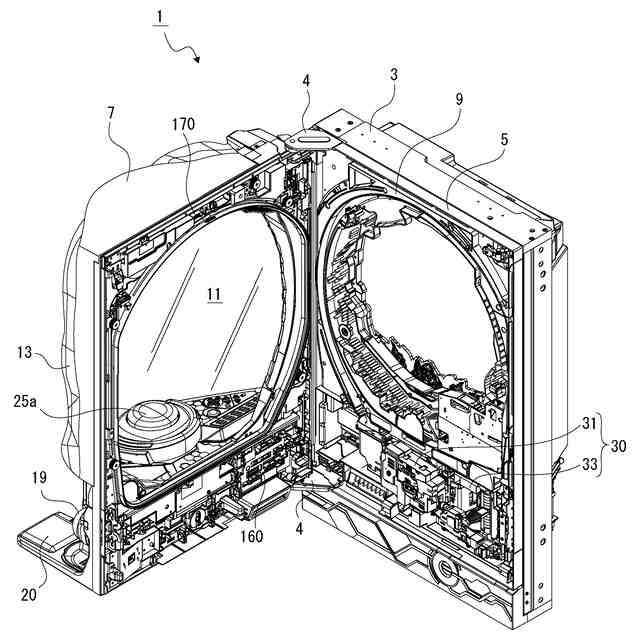

遊技機において前枠を開放したときの斜視図である。

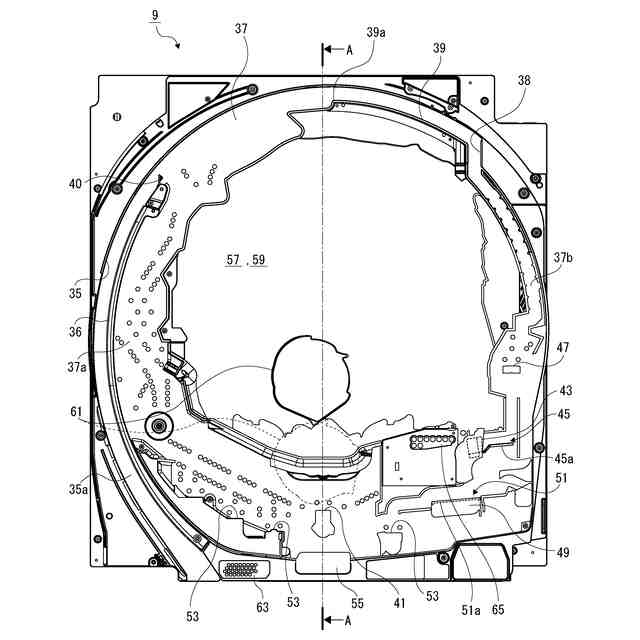

遊技盤の正面図である。

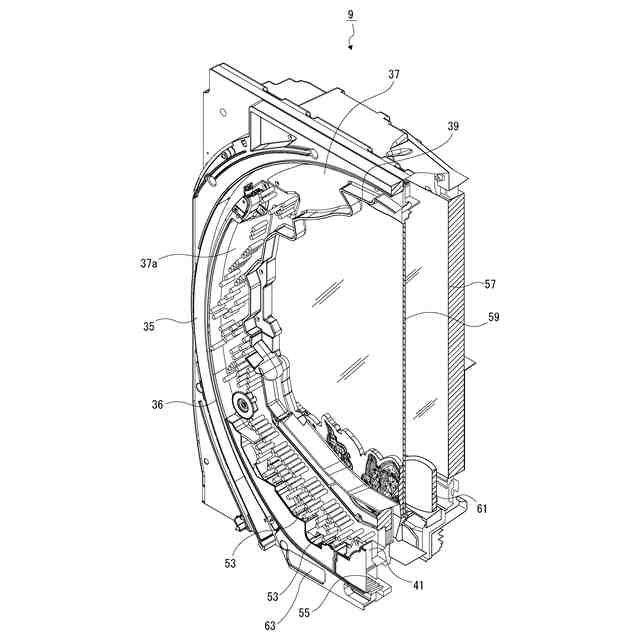

遊技盤の断面斜視図である。

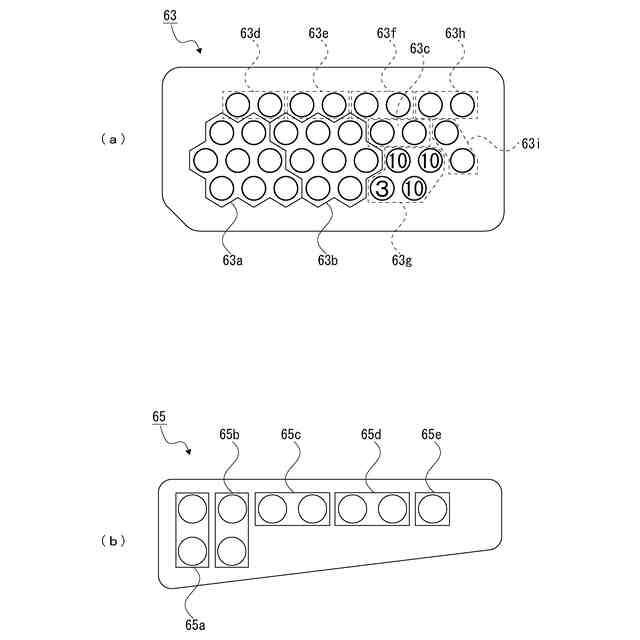

メイン表示器及び第４図柄表示器を説明する図である。

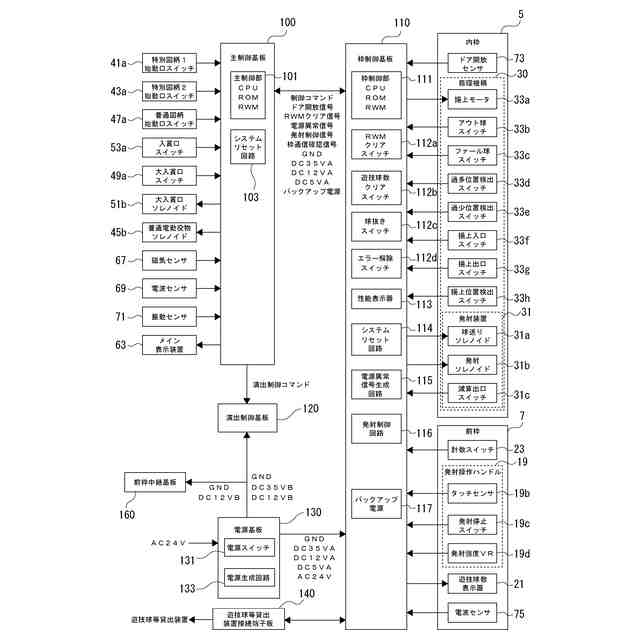

遊技機の制御構成を示すブロック図である。

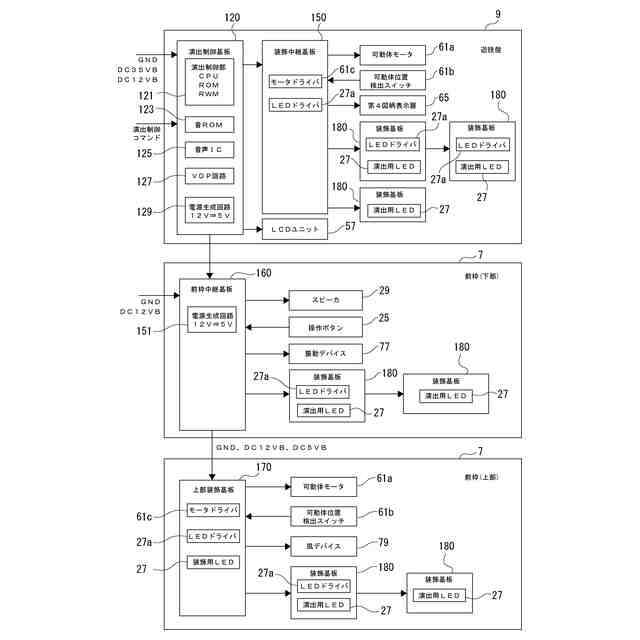

遊技機の制御構成を示すブロック図である。

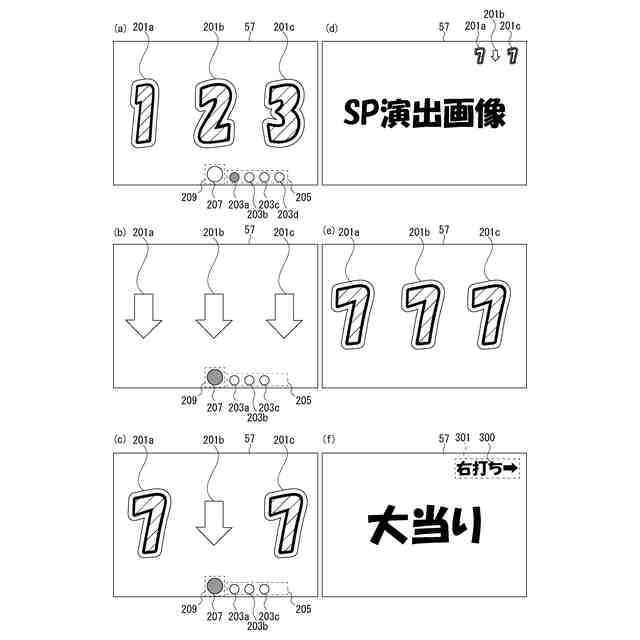

変動演出の一例を説明する図である。
主制御側メイン処理を示したフローチャートである。
主制御側タイマ割込み処理を示したフローチャートである。
特別図柄管理処理を示したフローチャートである。
変動開始時の処理である特別図柄変動開始処理を示したフローチャートである。
大当り乱数判定処理を示したフローチャートである。
大当り判定テーブルの一例を示した図である。
特別停止図柄作成処理を示したフローチャートである。
図柄テーブルの一例を示した図である。
変動パターン作成処理を示したフローチャートである。
ハズレ変動パターン抽選テーブルの一例を示した図である。
大当り変動パターン抽選テーブルの一例を示した図である。
枠制御側メイン処理を示したフローチャートである。
枠制御側タイマ割込み処理を示したフローチャートである。
演出制御側メイン処理を示したフローチャートである。
演出制御側タイマ割込み処理を示したフローチャートである。
様々な変動パターンでの装飾図柄の変動表示を説明する図である。

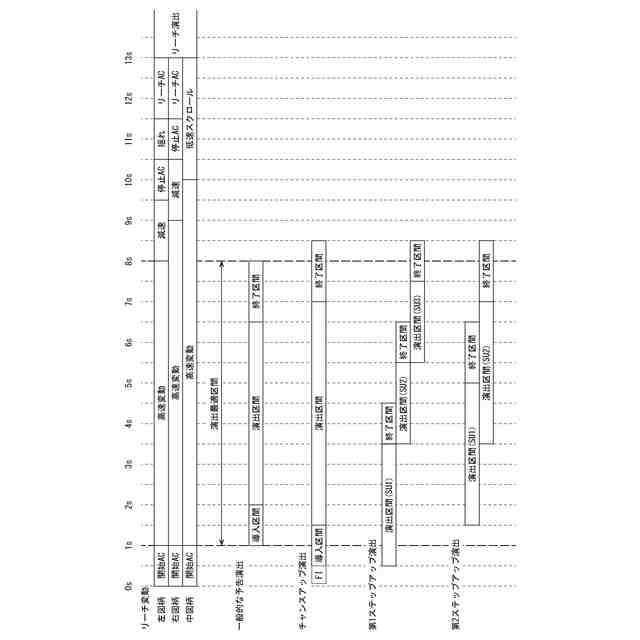

、変動パターンが「通常１３ｓ」である場合の装飾図柄の変動表示を示した図である。
変動パターンが「リーチ変動」である場合の装飾図柄の変動表示を示した図である。
演出最適区間で行われる予告演出のタイムチャートを示した図である。
演出最適区間で行われる予告演出のタイムチャートを示した図である。
チャンスアップ演出の一例を示した図である。
第１ステップアップ演出の一例を示した図である。
第２ステップアップ演出の一例を示した図である。
第１ボタン演出の一例を示した図である。
第２ボタン演出の一例を示した図である。
背景画像の種類を示した図である。
第１背景変更演出の一例を示した図である。
第２背景変更演出の一例を示した図である。
予告演出決定テーブルを示した図である。
チャンスアップ演出決定テーブルを示した図である。
第１ステップアップ演出決定テーブルを示した図である。
第２ステップアップ演出決定テーブルを示した図である。
第１ボタン演出決定テーブルを示した図である。
第２ボタン演出決定テーブルを示した図である。
背景変更演出決定テーブルを示した図である。
変形例のチャンスアップ演出を示した図である。
変形例のチャンスアップ演出を示した図である。
特別演出が実行されないＳＰ演出を示した図である。
特別演出が実行されるＳＰ演出を示した図である。
特別演出決定テーブルを示した図である。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照し、本発明に係る実施形態を次の順序で説明する。
＜１．遊技機の構造＞
＜２．遊技機の制御構成＞
［２．１主制御基板］
［２．２枠制御基板］
［２．３電源基板］
［２．４演出制御基板］
＜３．動作の概要説明＞
［３．１遊技状態］
［３．２特別図柄変動表示ゲーム］
［３．３大当り遊技］
［３．４普通図柄変動表示ゲーム］
［３．５演出の一例］
＜４．主制御基板の処理＞
［４．１主制御側メイン処理］
［４．２主制御側タイマ割込み処理］
＜５．枠制御基板の処理＞
［５．１枠制御側メイン処理］
［５．２枠制御側タイマ割込み処理］
＜６．演出制御基板の処理＞
［６．１演出制御側メイン処理］
［６．２演出制御側タイマ割込み処理］
＜７．予告演出＞
＜８．特別演出＞
＜９．構成例＞
【００１０】
＜１．遊技機の構造＞
図１及び図２を参照して、本発明に係る実施形態としての遊技機１の全体構造について説明する。図１は、本発明に係る実施形態の遊技機１の外観を示す斜視図であり、図２は、実施形態の遊技機１において前枠７を開放したときの斜視図である。
なお、以下では、遊技機１に正対した遊技者から見て右方向を遊技機１の右方向とし、遊技機１に正対した遊技者から見て左方向を遊技機１の左方向とする。また、鉛直上方向を遊技機１の上方向とし、鉛直下方向を遊技機１の下方向とする。また、遊技機１から正対した遊技者に向かう方向を遊技機１の前方向し、正対した遊技者から遊技機１に向かう方向を遊技機１の後方向とする。そして、遊技機１の左右方向は、遊技機１の幅方向と同じことを意味する。
（【００１１】以降は省略されています）
