発明の名称遊技機
出願人株式会社藤商事
代理人個人,個人
主分類A63F 7/02 20060101AFI20251023BHJP(スポーツ;ゲーム;娯楽)
要約
【課題】遊技演出におけるシーンや信頼度に応じて、文字画像とキャラクタ画像を、それぞれのシーンに合わせた態様で表示することで、遊技者へ遊技演出に対して十分な興趣を与えることができる遊技機を提供する。
【解決手段】複数の文字画像の少なくとも一部が移動可能に構成されると共に、一の文字画像における本体部に、他の文字画像の本体部及び前記輪郭部が重なって表示可能となっている。そして、抽選手段にて行われた抽選に当落しかたを示す当落分岐演出において、第2演出を実行可能としている(図32に示す画面例参照)。
【選択図】図32

特許請求の範囲【請求項１】
所定信号に起因して、遊技者に有利な特別遊技状態を付与するか否かの抽選を行う抽選手段と、
表示手段と、
複数の文字画像とキャラクタ画像を前記表示手段に表示する複数の演出と、を有し、
前記文字画像は、本体部と、輪郭部と、で構成され、
前記キャラクタ画像は、発音動作表示部を備え、
前記複数の演出は、第１フォントを用いた文字画像を表示する第１演出と、前記第１フォントとは異なる第２フォントを用いた文字画像を表示する第２演出と、を含み、
前記第１演出における文字画像は、前記複数の文字画像の少なくとも一部において、前記本体部同士が重なることなく、前記輪郭部同士を重ねて表示可能となっており、
前記第２演出において、
前記複数の文字画像の少なくとも一部が移動可能に構成されると共に、一の文字画像における前記本体部に、他の文字画像の前記本体部及び前記輪郭部が重なって表示可能となっており、
前記抽選手段にて行われた抽選に当落したか否かを示す当落分岐演出において、前記第２演出を実行可能としてなる遊技機。
続きを表示（約 490 文字）【請求項２】
前記当落分岐演出における第２演出に関して、前記複数の文字画像が移動する際、これら文字画像に対応したセリフ音が音出力手段より出力され、
前記複数の文字画像の移動が終わり、移動後の文字画像を前記表示手段に表示している際、前記キャラクタ画像が前記表示手段に表示される一方で、前記キャラクタ画像の発音動作表示部による発音動作は行わないようになっている請求項１に記載の遊技機。
【請求項３】
前記当落分岐演出において、遊技者が操作可能な操作手段を用いて当落分岐演出の結果表示を前記表示手段に表示可能であると共に、
前記操作手段の操作を促す操作促進画像を前記表示手段に表示可能であり、さらに、
前記複数の文字画像の移動が終わり、移動後の文字画像を前記表示手段に表示している際に、前記キャラクタ画像と、前記操作促進画像を前記表示手段に表示可能である一方、
前記操作促進画像における前記操作手段の操作を促す文字画像に対応する前記キャラクタ画像のセリフ音は音出力手段より出力されないようになっている請求項１又は２に記載の遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、パチンコ機、アレンジボール機、雀球遊技機、スロット、封入された遊技球を内部で循環させる封入式パチンコ機（管理遊技機）などの遊技機に関し、より詳しくは、遊技演出におけるシーンや信頼度に応じて、文字画像とキャラクタ画像を、それぞれのシーンに合わせた態様で表示することで、遊技者へ遊技演出に対して十分な興趣を与えることができる遊技機に関する。
続きを表示（約 6,500 文字）【背景技術】
【０００２】
従来のパチンコ機等の遊技機として、例えば、特許文献１に記載のような遊技機が知られている。この遊技機は、表示手段と表示手段外で同一内容の警告表示を異なるフォントで行うというものである。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１６８０３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記の遊技機では、表示内容に対してフォントを異ならせているだけであり、遊技演出に応じた文字画像の態様の使い分けが十分になされておらず、又、キャラクタ画像と同時に表示をした場合における遊技演出に対する興趣を十分に向上していないという問題があった。
【０００５】
そこで本発明は、上記問題に鑑み、遊技演出におけるシーンや信頼度に応じて、文字画像とキャラクタ画像を、それぞれのシーンに合わせた態様で表示することで、遊技者へ遊技演出に対して十分な興趣を与えることができる遊技機を提供することを目的としている。
【課題を解決するための手段】
【０００６】
上記本発明の目的は、以下の手段によって達成される。なお、括弧内は、後述する実施形態の参照符号を付したものであるが、本発明はこれに限定されるものではない。
【０００７】
請求項１の発明に係る遊技機によれば、
所定信号に起因して、遊技者に有利な特別遊技状態を付与するか否かの抽選を行う抽選手段（例えば、図３に示す主制御ＣＰＵ６００ａ）と、
表示手段（例えば、図２に示す液晶表示装置４１）と、
複数の文字画像とキャラクタ画像を前記表示手段に表示する複数の演出と、を有し、
前記文字画像は、本体部と、輪郭部と、で構成され、
前記キャラクタ画像は、発音動作表示部（例えば、口）を備え、
前記複数の演出は、第１フォントを用いた文字画像を表示する第１演出と、前記第１フォントとは異なる第２フォントを用いた文字画像を表示する第２演出と、を含み、
前記第１演出における文字画像は、前記複数の文字画像の少なくとも一部において、前記本体部同士が重なることなく、前記輪郭部同士を重ねて表示可能となっており（例えば、図３１（ａ）に示す「こちらからいくぞ！」という文字画像（画像Ｐ８３ａ参照））、
前記第２演出において、
前記複数の文字画像の少なくとも一部が移動可能に構成されると共に、一の文字画像における前記本体部に、他の文字画像の前記本体部及び前記輪郭部が重なって表示可能となっており（例えば、図３１（ｄ）に示す「必殺の一撃」という立体文字画像（画像Ｐ１０６参照）、
前記抽選手段にて行われた抽選に当落したか否かを示す当落分岐演出において、前記第２演出を実行可能としてなる（例えば、図３２に示す画面例参照）ことを特徴としている。
請求項２の発明に係る遊技機によれば、上記請求項１に記載の遊技機において、前記当落分岐演出における第２演出に関して、前記複数の文字画像が移動する際、これら文字画像に対応したセリフ音が音出力手段（例えば、図１に示すスピーカ１７）より出力され（例えば、図３２（ｃ），（ｄ）に示す画面例参照）、
前記複数の文字画像の移動が終わり、移動後の文字画像を前記表示手段に表示している際、前記キャラクタ画像が前記表示手段に表示される一方で、前記キャラクタ画像の発音動作表示部（例えば、口）による発音動作は行わないようになっている（例えば、図３２（ｆ）に示す画面例参照）ことを特徴としている。
請求項３の発明に係る遊技機によれば、上記請求項１又は２に記載の遊技機において、前記当落分岐演出において、遊技者が操作可能な操作手段（例えば、図１に示す演出ボタン装置１３）を用いて当落分岐演出の結果表示を前記表示手段（例えば、図２に示す液晶表示装置４１）に表示可能であると共に、
前記操作手段の操作を促す操作促進画像を前記表示手段に表示可能であり（例えば、図３２（ｆ）に示す画像Ｐ１１７，Ｐ１１８参照）、さらに、
前記複数の文字画像の移動が終わり、移動後の文字画像を前記表示手段に表示している際に、前記キャラクタ画像と、前記操作促進画像を前記表示手段に表示可能である一方（例えば、図３２（ｆ）に示す画面例参照）、
前記操作促進画像における前記操作手段の操作を促す文字画像（例えば、図３２（ｆ）に示す文字画像（画像Ｐ１１８参照））に対応する前記キャラクタ画像のセリフ音は音出力手段（例えば、図１に示すスピーカ１７）より出力されないようになっていることを特徴としている。
【発明の効果】
【０００８】
本発明によれば、遊技演出におけるシーンや信頼度に応じて、文字画像とキャラクタ画像を、それぞれのシーンに合わせた態様で表示することで、遊技者へ遊技演出に対して十分な興趣を与えることができる。
【図面の簡単な説明】
【０００９】
本発明の一実施形態に係る遊技機の外観を示す斜視図である。
同実施形態に係る遊技盤の正面図である。
同実施形態に係る遊技機の制御装置を示すブロック図である。
（ａ）は同実施形態に係る主制御ＲＡＭのメモリ領域を示し、（ｂ）は同実施形態に係る主制御ＲＯＭのメモリ領域を示すメモリマップを説明する説明図である。
（ａ）～（ｅ）は、変動中に、差球９００００個を超えて、サブ制御基板へ、抑制装置作動予告コマンドが送信された場合を説明するための画面例を示す図である。
（ａ）～（ｃ）は、変動中に、差球９５０００個を超えて、サブ制御基板へ、遊技停止コマンドが送信された場合を説明するための画面例を示す図である。

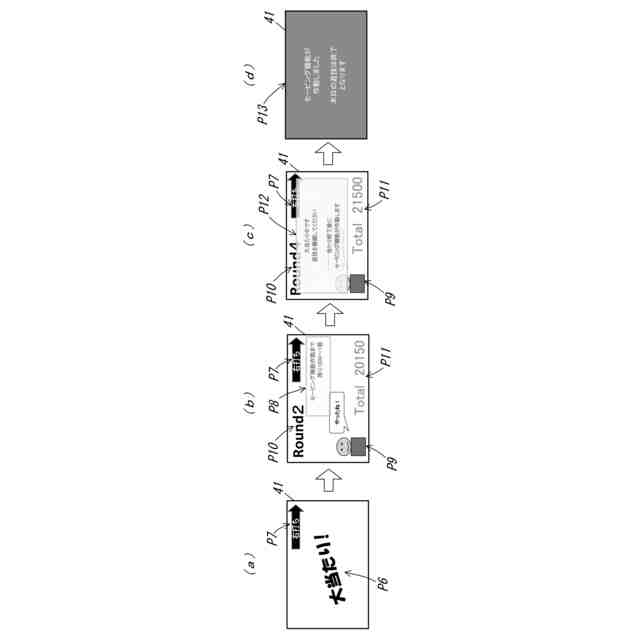

（ａ）～（ｄ）は、大当たり中に、差球９５０００個を超えて、サブ制御基板へ、抑制装置作動警告コマンドが送信された場合を説明するための画面例を示す図である。
（ａ）～（ｅ）は、２回分の大当たりを１つの演出としてまとめて表示する場合を説明するための画面例を示す図である。
（ａ）～（ｃ）は、２回分の大当たりの１回分の大当たり中に、差球９５０００個を超えた場合の処理内容を説明するための画面例を示す図である。
（ａ）～（ｄ）は、２回分の大当たりの１回分の大当たりと２回分の大当たりとの間の特別図柄の変動中に、差球９５０００個を超えた場合の処理内容を説明するための画面例を示す図である。
（ａ）～（ｄ）は、大当たり遊技後に確変状態となる場合の遊技において、大当たり中に、差球９５０００個を超えた場合の処理内容を説明するための画面例を示す図である。
（ａ）～（ｄ）は、大当たりとなる始動保留球（第１始動保留球、又は、第２始動保留球）が存在して、大当たり遊技後に、始動保留球を消化すると大当たりとなる保留連演出が発生した場合の遊技において、大当たり中に、差球９５０００個を超えた場合の処理内容を説明するための画面例を示す図である。
（ａ）は、液晶表示装置に表示させる画像のレイヤ構造を説明する説明図、（ｂ－１）は、通常遊技画面のレイヤにエラー表示のレイヤを重ね合わせている状態を示す説明図、（ｂ－２）は、通常遊技画面のレイヤにエラー表示のレイヤを重ね合わせた際の画面例、（ｃ－１）は、エラー表示のレイヤに抑制装置（セービング機能）作動表示のレイヤを重ね合わせている状態を示す説明図、（ｃ－２）は、エラー表示のレイヤに抑制装置（セービング機能）作動表示のレイヤを重ね合わせた際の画面例を示す図である。
（ａ－１）は、抑制装置（セービング機能）作動表示のレイヤに特定のエラーを描画した例を示す説明図、（ａ－２）は、抑制装置（セービング機能）作動表示のレイヤにエラー表示のレイヤを重ね合わせている状態を示す説明図、（ｂ）は、抑制装置（セービング機能）作動表示と共に特定のエラーが表示されている画面例、（ｃ）は、封入された遊技球を内部で循環させる封入式パチンコ機（管理遊技機）の場合の画面例を示す図である。
液晶表示装置の正面右側に、始動保留球数表示装置を設けた場合の簡易説明図であって、（ａ）は、始動保留球数表示装置が点灯した状態を示し、（ｂ）は、始動保留球数表示装置が消灯した状態を示す図である。
（ａ）～（ｄ）は、獲得予定球数を変化させる場合を説明するための画面例を示す図である。
（ａ）～（ｃ）は、ボタン連打演出の画面例を示し、（ｄ－１）は、ボタン連打演出が成功したパターンの画面例を示し、（ｄ－２）は、ボタン連打演出が失敗したパターンの画面例を示す図である。
演出ボタンが１回押下された場合の映像・音ランプ・可動役物のそれぞれで実行されるタイミングチャートを示す図である。
（ａ－１）～（ａ－４）は、エフェクト画像の表示が開始されてから終了するまでのエフェクト画像の表示の流れを説明する説明図、（ｂ－１）～（ｂ－３）は、可動役物が動作開始してから終了するまでの可動役物の動作の流れを説明する説明図である。
（ａ）は、演出ボタンの有効判定を映像の演出に合わせた場合に実行される映像・音ランプ・可動役物それぞれの実行タイミングを示すタイミングチャート、（ｂ）は、演出ボタンの有効判定を音ランプに合わせた場合に実行される映像・音ランプ・可動役物それぞれの実行タイミングを示すタイミングチャート、（ｃ）は演出ボタンの有効判定を可動役物に合わせた場合に実行される映像・音ランプ・可動役物それぞれの実行タイミングを示すタイミングチャートを示す図である。
映像・音ランプ・可動役物それぞれの演出時間に合わせたボタン無効時間（いわゆる、ディレイ時間）を設定した場合に実行される映像・音ランプ・可動役物それぞれの実行タイミングを示すタイミングチャートを示す図である。
映像・音ランプ・可動役物それぞれの演出時間に合わせていない（演出時間よりも短い）ボタン無効時間（いわゆる、ディレイ時間）を設定した場合に実行される映像・音ランプ・可動役物それぞれの実行タイミングを示すタイミングチャートを示す図である。
（ａ）～（ｃ）は、エフェクト画像の表示が開始されてから徐々に拡大表示されていく流れを説明し、（ｄ）は、エフェクト画像の拡大表示が終了する前に新たなエフェクト画像が表示された場合を説明する説明図である。
（ａ）は、ＳＰリーチ演出の画面例を示し、（ｂ）は、（ａ）に示す文字画像だけを示し、（ｃ）は、（ｂ）に示す文字画像が接する、あるいは、重なっている箇所を説明する図である。
（ａ）は、強ＳＰリーチ演出の画面例を示し、（ｂ）は、（ａ）に示す文字画像だけを示した図である。
（ａ）は、宝箱予告演出の画面例を示し、（ｂ）は、（ａ）に示す文字画像だけを示し、（ｃ）は、（ｂ）に示す文字画像が接する、あるいは、重なっている箇所を説明する図である。
（ａ）～（ｃ）は、タイトル表示がされるまでの一連の画面例を示し、（ｄ）は、強ＳＰリーチが開始されることを示す画面例を示す図である。
図２４（ａ）に示すＳＰリーチ演出の画面例よりも、信頼度が向上したバリエーションを示す画面例を示す図である。
図２５（ａ）に示す強ＳＰリーチ演出の画面例よりも、信頼度が向上したバリエーションを示す画面例を示す図である。
通常変動中に実行されるセリフ予告演出の画面例を示し、（ａ）は、通常のバリエーションを表示している画面例を示し、（ｂ）は、（ａ）よりも信頼度が向上しているバリエーションを表示している画面例を示し、（ｃ）は、（ｂ）よりも信頼度が向上しているバリエーションを表示している画面例を示す図である。
（ａ）～（ｄ）は、強ＳＰリーチ演出が実行されている画面例を示す図である。
（ａ）～（ｆ）は、強ＳＰリーチ演出における当落分岐演出が行われるまでの画面例を示す図である。
（ａ）は、図３１（ｃ）に示す液晶表示装置に表示されている立体文字画像が画面端部に表示されていること説明する説明図、（ｂ）は、図３１（ｄ）に示す液晶表示装置に表示されている立体文字画像が画面端部に表示されていること説明する説明図である。
図３２（ｆ）に示す液晶表示装置に表示されている立体文字画像が画面端部に表示されていること説明する説明図である。
（ａ）～（ｂ）は、通常変動中の予告演出においてセリフ予告演出が発した場合の画面例を示す図である。
同実施形態に係る主制御のメイン処理を説明するフローチャート図である。
図３６に示す主制御のメイン処理の続きを説明するフローチャート図である。
図３６に示す設定切替処理を説明するフローチャート図である。
電源異常チェック処理を説明するフローチャート図である。
図３７に示すＲＡＭクリア時使用領域外処理を説明するフローチャート図である。
図３７に示す使用領域外処理遊技開始設定を説明するフローチャート図である。
図３７に示す賞球入賞数管理処理１を説明するフローチャート図である。
図４２に示す使用領域外ＲＡＭ領域の初期設定を説明するフローチャート図である。
同実施形態に係る主制御のタイマ割込み処理を説明するフローチャート図である。
図４４に示す普通図柄処理を説明するフローチャート図である。
図４４に示す特別図柄処理を説明するフローチャート図である。
図４６に示す始動口チェック処理１（２）を説明するフローチャート図である。
図４６に示す特別図柄変動開始処理を説明するフローチャート図である。
図４６に示す特別図柄変動中処理を説明するフローチャート図である。
図４６に示す特別図柄確認時間中処理を説明するフローチャート図である。
図４７に示す使用領域外処理を説明するフローチャート図である。
図５１に示す抑制装置計数処理を説明するフローチャート図である。
図５１に示す抑制装置作動管理処理を説明するフローチャート図である。
図５１に示す抑制装置作動管理処理２を説明するフローチャート図である。
（ａ）は同実施形態に係る抑制装置作動判定テーブルのプログラム例を示し、（ｂ）は同実施形態に係る抑制装置作動予告コマンドテーブルのプログラム例を示す図である。
同実施形態に係るサブ制御のメイン処理を示すフローチャート図である。
図５６に示すデータ解析処理を示すフローチャート図である。
同実施形態に係るサブ制御のコマンド受信処理を示すフローチャート図である。
同実施形態に係るサブ制御のタイマ割込み処理を示すフローチャート図である。
（ａ）は動画に関する初期コマンドリストを説明するフローチャート図を示し、（ｂ）は動画に関する定常コマンドリストを説明するフローチャート図を示し、（ｃ）は静止画に関するコマンドリストを説明するフローチャート図である。
