公開番号2025123425
公報種別公開特許公報(A)
公開日2025-08-22
出願番号2025102329,2022074472
出願日2025-06-18,2022-04-28
発明の名称遊技機
出願人京楽産業.株式会社
代理人個人
主分類A63F 7/02 20060101AFI20250815BHJP(スポーツ;ゲーム;娯楽)
要約【課題】遊技の興趣を向上させることが可能な遊技機を提供する。
【解決手段】遊技機100は、遊技の進行を制御する主制御手段110mと、前記主制御手段11mからの信号に応じた演出を制御する演出制御手段130mとを備えている。前記演出制御手段130mは、表示手段131において演出図柄70aが第1変動経路で変動する変動演出を行う第1モードと、前記表示手段131において演出図柄70aが第1変動経路と異なる第2変動経路で変動する変動演出を行う第2モードと、に制御可能である。
【選択図】図19

特許請求の範囲【請求項１】
遊技の進行を制御する主制御手段と、前記主制御手段からの信号に応じた演出を制御する演出制御手段と、を備えた遊技機であって、
前記主制御手段は、
始動条件の成立に基づく保留記憶を記憶可能であると共に、前記保留記憶に基づいて遊技者に有利な特別遊技を行うか否かの判定を実行可能であり、
前記演出制御手段は、
前記判定に基づいて、表示手段において演出図柄が第１変動経路で変動する変動演出を行う第１モードと、
前記判定に基づいて、前記表示手段において前記演出図柄が前記第１変動経路と異なる第２変動経路で変動する変動演出を行う第２モードと、に制御可能であり、
前記変動演出において、前記第１変動経路から前記第２変動経路へ切り替え可能であり、
前記第１変動経路の変動演出において、１回または複数回の前記変動演出にて行われる連続演出を実行可能であり、
前記連続演出が実行される期間において、前記第１変動経路から前記第２変動経路への切り替えを制限可能であることを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、遊技機に関する。
続きを表示（約 6,900 文字）【背景技術】
【０００２】
従来の遊技機では、取得条件の成立によって取得された判定情報に基づいて遊技者に有利な特別遊技を実行するか否かを判定し、該判定結果に基づいて演出図柄の変動演出を画像表示装置で実行するものが一般的である。
【０００３】
このような遊技機では、演出図柄の変動演出の変動パターンが複数種類あり、判定結果に基づいて複数種類ある変動パターンの中から選択して、選択した変動パターンでの演出図柄の変動演出を画像表示装置で表示するものであった（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２０１７－０１８２２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、上記特許文献１に記載の遊技機では、演出図柄の変動演出の態様において、改善の余地があり、遊技の興趣の低下を招くおそれがあった。
【０００６】
本発明は、上記した問題点に鑑みてなされたものであり、遊技の興趣を向上することができる遊技機の提供を目的とする。
【課題を解決するための手段】
【０００７】
［適用例１］
本開示に係る遊技機は、遊技の進行を制御する主制御手段（主制御部１１０ｍ）と、前記主制御手段（主制御部１１０ｍ）からの信号に応じた演出を制御する演出制御手段（演出制御部１３０ｍ）と、を備えた遊技機であって、前記主制御手段（主制御部１１０ｍ）は、始動条件の成立に基づく保留記憶を記憶可能であると共に、前記保留記憶に基づいて遊技者に有利な特別遊技を行うか否かの判定を実行可能であり、前記演出制御手段（演出制御部１３０ｍ）は、前記判定に基づいて、表示手段（第１画像表示装置７０、第２画像表示装置７１）において演出図柄（７０ａ）が第１変動経路（例えば縦スクロール）で変動する変動演出を行う第１モードと、前記判定に基づいて、前記表示手段（第１画像表示装置７０、第２画像表示装置７１）において前記演出図柄（７０ａ）が前記第１変動経路（例えば縦スクロール）と異なる第２変動経路（例えば円環状スクロール）で変動する変動演出を行う第２モードと、に制御可能であり、前記変動演出において、前記第１変動経路（例えば縦スクロール）から前記第２変動経路（例えば円環状スクロール）へ切り替え可能であり、前記第１変動経路（例えば縦スクロール）の変動演出において、１回または複数回の前記変動演出にて行われる連続演出（例えば、カットイン、ステップアップ、役物作動、エフェクトなどの演出）を実行可能であり、前記連続演出が実行される期間において、前記第１変動経路（例えば縦スクロール）から前記第２変動経路（例えば円環状スクロール）への切り替えを制限可能であることを特徴とする。
【発明の効果】
【０００８】
本発明によれば、遊技の興趣を向上することができる遊技機を提供することが可能となる。
【図面の簡単な説明】
【０００９】

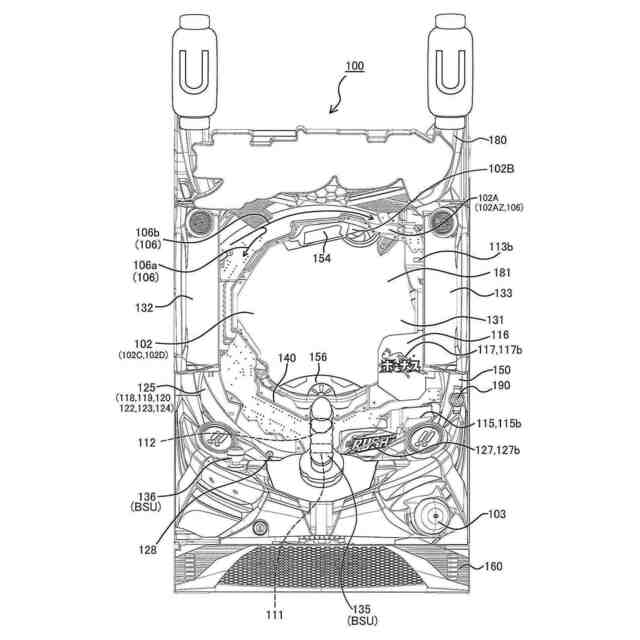

第１実施形態の遊技機１００の正面図である。

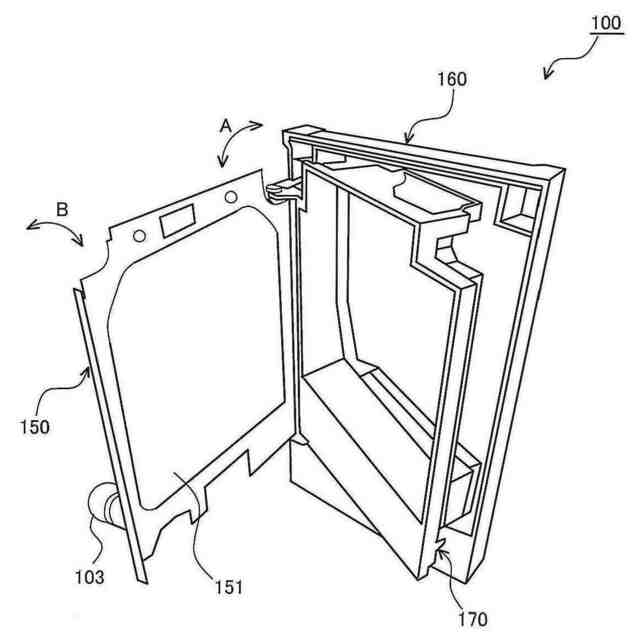

外枠１６０に対してガラス枠１５０と内枠１７０が開いた状態を示す遊技機１００の斜視図である。

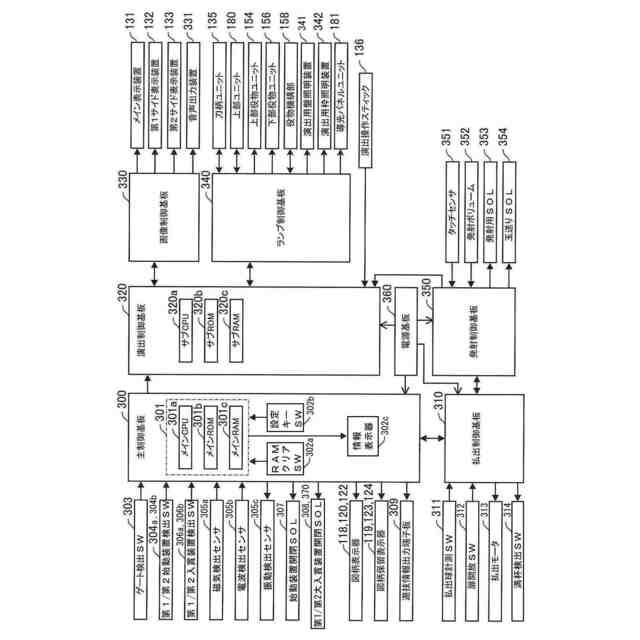

遊技機１００の機能ブロックを表す図である。

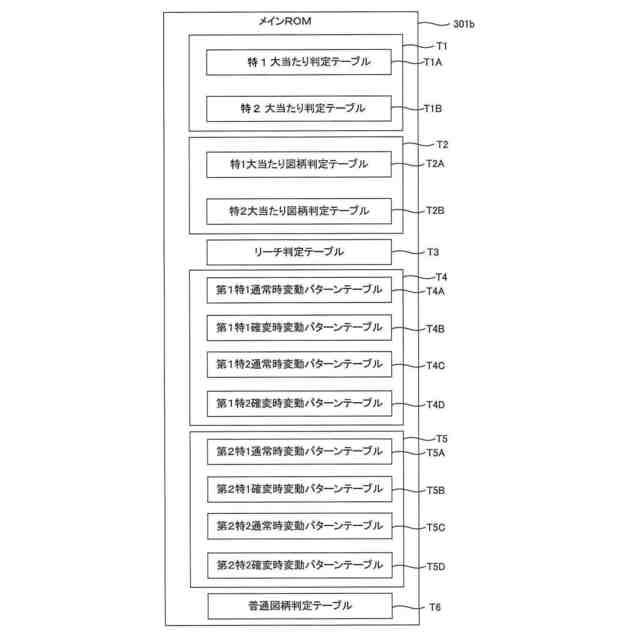

主制御基板３００のメインＲＯＭ３０１ｂを説明するための図である。
大当たり判定テーブルの一例を示す図である。

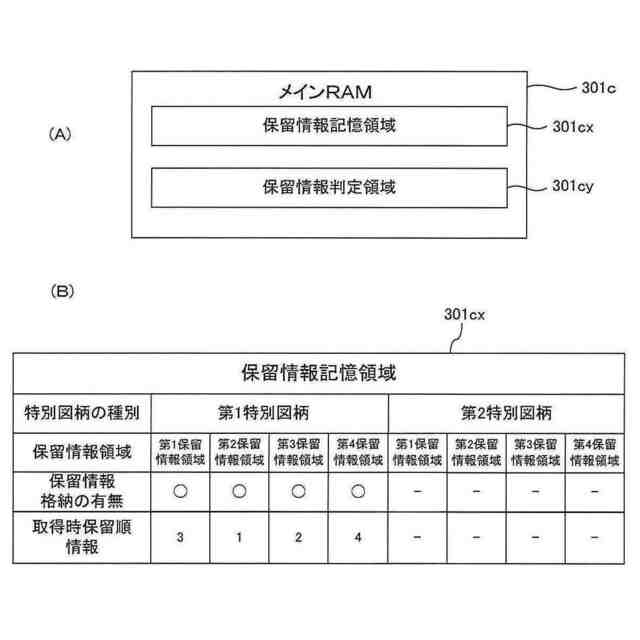

主制御基板３００のメインＲＡＭ３０１ｃを説明するための説明図である。
主制御基板３００で実行される処理の概略フローを示す説明図である。
演出制御基板３２０の詳細を示すブロック図である。

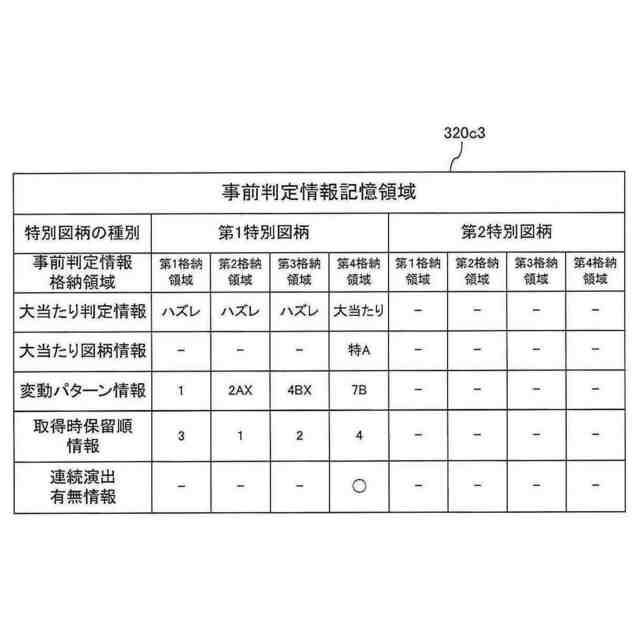

サブＲＡＭ３２０ｃに設けられる事前判定情報記憶領域３２０ｃ３を模式的に示す説明図である。
演出制御基板３２０で実行される処理の一覧を示す説明図である。
上部ユニット１８０の斜視図であり、（Ａ）は上部ユニット１８０がガラス枠１５０の上部の一部を覆うように外枠１６０に対して固定された状態の図であり、（Ｂ）は上部ユニット１８０が外枠１６０に対してのみ固定された状態の図である。
上部ユニット１８０背面における斜視図であり、（Ａ）は右背面の斜視図であり、（Ｂ）は左背面の斜視図である。
上部ユニット１８０における提灯部材１５８０の概略図であり、（Ａ）は提灯部材１５８０の斜視図であり、（Ｂ）は提灯部材１５８０が分解された状態を示す概略図である。
ガラス枠１５０および外枠１６０の上部における構成の概略図であり、（Ａ）は上部ユニット１８０が取り外された状態のガラス枠１５０および外枠１６０の上部における構成の概略図であり、（Ｂ）は上部ユニット１８０が取り外された状態のガラス枠１５０および外枠１６０の右上部の構成の概略を示した斜視図である。
ガラス枠１５０の錠ユニット１９０の構成の概略図であり、（Ａ）はロック状態の錠ユニット１９０を示す図であり、（Ｂ）は非ロック状態の錠ユニット１９０を示す図である。
刀柄ユニット１３５の正面図である。
刀柄ユニット１３５の概略図であり、（Ａ）は刀柄ユニット１３５の背面の概略図であり、（Ｂ）は刀柄ユニット１３５の底面の概略図である。
ガラス枠１５０の下部における構成の上面の概略図である。
ガラス枠１５０の下部における構成の概略図であり、（Ａ）はガラス枠１５０の下部の底面図であり、（Ｂ）はガラス枠１５０の下部の背面図である。
遊技盤ユニット１０２の表側面の斜視図である。
遊技盤ユニット１０２の裏側面の斜視図である。
遊技盤１０２Ａの表側面の斜視図である。
役物ユニット１０２Ｂの表側面の斜視図である。
演出制御基板ユニット１０２Ｃと主制御基板ユニット１０２Ｄとが設けられたメイン表示装置１３１の裏側面の斜視図である。
（Ａ）は上部役物ユニット１５４及び下部役物ユニット１５６が初期位置にある状態の役物機構部１５８の概略を示した概略図であり、（Ｂ）は上部役物ユニット１５４が第１位置にある状態の役物機構部１５８の概略を示した概略図である。
（Ａ）は上部役物ユニット１５４が第２位置にある状態の役物機構部１５８の概略を示した概略図であり、（Ｂ）は下部役物ユニット１５６が進出位置にある状態の役物機構部１５８の概略を示した概略図である。
（Ａ）は上部役物ユニット１５４の上役物装飾部６００の表面の概略図であり、（Ｂ）は上役物装飾部６００の裏面の概略図である。
（Ａ）は上部役物ユニット１５４の上役物本体部６５０の表面の概略図であり、（Ｂ）は上役物本体部６５０の内部の構成の概略図である。
（Ａ）は下部役物ユニット１５６の下役物装飾部７００の表面の概略図であり、（Ｂ）は下役物装飾部７００の裏面の概略図である。
（Ａ）は下部役物ユニット１５６の下役物本体部７５０の表面の概略図であり、（Ｂ）は下役物本体部７５０の内部の構成の概略図である。
（Ａ）は上部役物ユニット１５４の第２上装飾係止部６４５と第２上本体係止部６９５とがロック状態となっている状態を示す斜視図であり、（Ｂ）は第２上装飾係止部６４５と第２上本体係止部６９５とが非ロック状態となっている状態を示す斜視図である。
（Ａ）は上役物装飾部８００の表面の概略図であり、（Ｂ）は（Ａ）に示した状態の上役物装飾部８００の裏面の概略図であり、（Ｃ）は上役物装飾部８００の表面の概略図であり、（Ｄ）は（Ｃ）に示した状態の上役物装飾部８００の裏面の概略図である。
（Ａ）は下役物装飾部９００の表面の概略図であり、（Ｂ）は（Ａ）に示した状態の下役物装飾部９００の裏面の概略図であり、（Ｃ）は下役物装飾部９００の表面の概略図であり、（Ｄ）は（Ｃ）に示した状態の下役物装飾部９００の裏面の概略図である。
上部ユニット１８０の着脱操作における文字役物１５５０の動きを説明する図であり、（Ａ）は文字役物１５５０によりガラス枠１５０の上部の一部が覆われた状態を示す概略図であり、（Ｂ）は文字役物１５５０によりガラス枠１５０の上部の一部が覆われていない状態を示す概略図である。
ガラス枠１５０を開放した状態の概略図である。
ガラス枠１５０を開放した状態の概略図であり、（Ａ）は遊技盤１０２Ａのみを取外した状態の概略図であり、（Ｂ）は遊技盤ユニット１０２を取外した状態の概略図である。
ガラス枠１５０および内枠１７０を開放した状態の概略図である。
ガラス枠１５０および内枠１７０を開放した状態の概略図であり、（Ａ）は演出制御基板ユニット１０２Ｃと主制御基板ユニット１０２Ｄとを取外した状態の概略図であり、（Ｂ）はメイン表示装置１３１を取外した状態の概略図である。
装着エラー報知の態様を示した図であり、（Ａ）は上装飾部未装着エラー報知の態様を示した図であり、（Ｂ）は上装飾部誤装着エラー報知の態様を示した図であり、（Ｃ）は上装飾部未装着エラー報知および上装飾部誤装着エラー報知における出力のタイミングを説明する図である。
装着エラー報知の態様を示した図であり、（Ａ）は下装飾部未装着エラー報知の態様を示した図であり、（Ｂ）は下装飾部誤装着エラー報知の態様を示した図である。
装着エラー報知の態様を示した図であり、（Ａ）は上部ユニット未装着エラー報知の態様を示した図であり、（Ｂ）は上部ユニット誤装着エラー報知の態様を示した図である。
装着エラー報知のその他の態様を示した図であり、（Ａ）は上装飾部未装着エラー報知のその他の態様を示した図であり、（Ｂ）は上装飾部誤装着エラー報知のその他の態様を示した図であり、（Ｃ）は上装飾部未装着エラー報知のその他の態様を示した図である。
電源復旧報知と装着エラー報知との関係を説明する図であり、（Ａ）は電源復旧報知の態様を説明する図であり、（Ｂ）は電源復旧報知と装着エラー報知との関係を説明する図である。
ＲＡＭクリア報知と装着エラー報知との関係を説明する図であり、（Ａ）はＲＡＭクリア報知の態様を説明する図であり、（Ｂ）はＲＡＭクリア報知と装着エラー報知との関係を説明する図である。
設定変更報知および設定確認報知と装着エラー報知との関係を説明する図であり、（Ａ）は設定変更報知の態様を説明する図であり、（Ｂ）は設定確認報知の態様を説明する図である。
扉開放エラー報知と装着エラー報知との関係を説明する図であり、（Ａ）は扉開放エラー報知の態様を説明する図であり、（Ｂ）は扉開放エラー報知と装着エラー報知との関係を説明する図であり、（Ｃ）は扉開放エラー報知と装着エラー報知との関係を説明する図である。
磁気エラー報知および電波エラー報知と装着エラー報知との関係を説明する図であり、（Ａ）は磁気エラー報知の態様を説明する図であり、（Ｂ）は磁気エラー報知における出力のタイミングを説明する図であり、（Ｃ）は電波エラー報知の態様を説明する図であり、（Ｄ）は磁気エラー報知と電波エラー報知との関係を説明する図である。
スイッチ接続エラー報知と装着エラー報知との関係を説明する図であり、（Ａ）はスイッチ接続エラー報知の態様を説明する図であり、（Ｂ）はスイッチ接続エラー報知における出力のタイミングを説明する図であり、（Ｃ）はスイッチ接続エラー報知と装着エラー報知との関係を説明する図である。
振動エラー報知等と装着エラー報知との関係を説明する図であり、（Ａ）は振動エラー報知と装着エラー報知との関係を説明する図であり、（Ｂ）は異常入賞報知と装着エラー報知との関係を説明する図であり、（Ｃ）は排出エラー報知と装着エラー報知との関係を説明する図である。
皿満杯エラー報知と装着エラー報知との関係を説明する図であり、（Ａ）は皿満杯エラー報知の態様を説明する図であり、（Ｂ）は皿満杯エラー報知と装着エラー報知との関係を説明する図である。
左打ち報知と装着エラー報知との関係を説明する図であり、（Ａ）は左打ち報知の態様を説明する図であり、（Ｂ）は左打ち報知と装着エラー報知との関係を説明する図であり、（Ｃ）は左打ち報知と装着エラー報知との関係を説明する図である。
種々の報知等の出力の優先度について説明する図であり、（Ａ）は種々の報知等での枠ランプ／盤ランプにおける出力の優先度を説明する図であり、（Ｂ）は種々の報知等での音声出力装置における出力の優先度を説明する図である。
種々の報知等のメイン表示装置１３１における出力の態様について説明する図であり、（Ａ）は種々の報知でのメイン表示装置１３１における出力の態様を説明する図であり、（Ｂ）は装着エラー報知でのメイン表示装置１３１における出力の態様を説明する図である。
第２実施形態の遊技機２００の正面図である。
遊技機２００の構成を示す遊技機２００を分解した斜視図である。
遊技機２００の機能ブロックを表す図である。
遊技機２００における管理システムの全体の概要図である。
外枠２１６０に対してガラス枠２１５０が開いた状態を示す遊技機２００の斜視図である。
遊技機２００の裏面図であり、（Ａ）は裏カバー２６００が取付けられている状態の図であり、（Ｂ）は裏カバー２６００が取り外された状態の図である。
装飾ユニット２１８０の概略図であり、（Ａ）は装飾ユニット２１８０の斜視図であり、（Ｂ）は装飾ユニット２１８０が取り外された状態を示す概略図である。
その他の実施形態としての種々の検出方式を説明する表である。
遊技状態の移行の一例を示す説明図である。
第１変動経路の変動演出例を示す説明図である。
第２変動経路の変動演出例を示す説明図である。
予告演出の演出例を示す説明図である。
予告演出の演出例を示す説明図である。
予告演出の演出例を示す説明図である。
予告演出の演出例を示す説明図である。
予告演出の演出例を示す説明図である。
予告演出の演出例を示す説明図である。
予告演出の演出例を示す説明図である。
変動演出の変動開始期間を示す説明図である。
変動開始演出の一例を示す説明図である。
保留記憶数に応じた変動開始期間及び変動停止示唆期間を示す説明図である。
変動演出の変動停止示唆期間を示す説明図である。
変動経路の切り替えの一例を示す説明図である。
変動経路の切り替えの一例を示す説明図である。
変動経路の切り替えの一例を示す説明図である。
変動経路の切り替えの一例を示す説明図である。
変動経路の切り替えの一例を示す説明図である。
変動経路の切り替えの一例を示す説明図である。
連続演出の一例を示す説明図である。
可動部材の作動演出の一例を示す説明図である。
操作ボタンの操作示唆演出の一例を示す説明図である。
擬似連演出の一例を示す説明図である。
擬似連演出の一例を示す説明図である。
擬似連演出の一例を示す説明図である。
擬似連演出の一例を示す説明図である。
ノーマルリーチ演出の一例を示す説明図である。
ＳＰリーチ演出の一例を示す説明図である。
ＳＰリーチ演出の一例を示す説明図である。図３１の続きである。
ＳＰリーチ演出の一例を示す説明図である。
昇格演出の一例を示す説明図である。
有利遊技状態の変動演出の一例を示す説明図である。
有利遊技状態のノーマルリーチ演出の一例を示す説明図である。
有利遊技状態のＳＰリーチ演出の一例を示す説明図である。
変動経路の関係を示す説明図である。
ＳＰリーチ演出の一例を示す説明図である。
復活演出の一例を示す説明図である。
【発明を実施するための形態】
【００１０】
以下、適宜図面を参照しつつ、本発明の遊技機の一実施形態としての遊技機１００、および遊技機２００について説明する。なお、以下に説明する実施形態は、本発明を限定するものではなく、また、実施形態の中で説明されている諸要素およびその組み合わせの全てが本発明の解決手段に必須であるとは限らない。
（【００１１】以降は省略されています）
