公開番号2025121301
公報種別公開特許公報(A)
公開日2025-08-19
出願番号2024016669
出願日2024-02-06
発明の名称遊技台
出願人株式会社大都技研
代理人個人
主分類A63F 5/04 20060101AFI20250812BHJP(スポーツ;ゲーム;娯楽)
要約【課題】管理・保守機能の性能が向上した遊技台を提供する。
【解決手段】遊技を実行可能な遊技状態と、検査を実行可能な検査状態と、記憶手段と、制御手段と、を備えた遊技台であって、制御手段は遊技状態においては記憶手段の使用領域内の領域(使用内領域)に配置された情報によって遊技を実行し、制御手段は、検査状態においては、記憶手段の使用内領域ではない使用外領域に配置された情報によって検査を実行し、制御手段は、遊技状態において或る遊技を実行した結果、特定の図柄が表示された場合、特定の処理を実行する手段であり、制御手段は、検査状態において或る検査を実行した結果、特定の図柄が表示された場合、特定の処理を実行しない。
【選択図】図3

特許請求の範囲【請求項１】
遊技を実行可能な遊技状態と、
検査を実行可能な検査状態と、
記憶手段と
制御手段と、を備えた遊技台であって、
前記記憶手段は、遊技の進行を制御する遊技制御処理を実行するための情報が配置された領域（以下、使用内領域という。）を含む手段であり、
前記記憶手段は、前記使用内領域とは別の領域であって前記遊技制御処理以外の処理を実行するための情報が配置された領域（以下、使用外領域という。）を含む手段であり、
前記制御手段は、前記遊技状態において、前記使用内領域に配置された情報によって遊技を実行する手段であり、
前記制御手段は、前記検査状態において、前記使用外領域に配置された情報によって検査を実行する手段であり、
前記制御手段は、前記遊技状態において或る遊技を実行した結果、特定の図柄が表示された場合、特定の処理を実行する手段であり、
前記制御手段は、前記検査状態において或る検査を実行した結果、前記特定の図柄が表示された場合、前記特定の処理を実行しない手段である、
ことを特徴とする遊技台。
続きを表示（約 690 文字）【請求項２】
請求項１に記載の遊技台であって、
前記或る検査は、リールの動作に関する検査である、
ことを特徴とする遊技台。
【請求項３】
請求項２に記載の遊技台であって、
前記制御手段は、前記遊技状態において、特定の条件の成立に基づいて、前記リールの停止操作を有効に受け付ける制御（以下、第一の制御という。）を実行する手段であり、
前記制御手段は、前記検査状態において、前記特定の条件の成立に基づいて、前記第一の制御を実行する手段である、
ことを特徴とする遊技台。
【請求項４】
請求項３に記載の遊技台であって、
前記制御手段は、前記遊技状態において、前記使用内領域に配置された情報を用いて、前記第一の制御を実行する手段であり、
前記制御手段は、前記検査状態において、前記使用外領域に配置された情報を用いて、前記第一の制御を実行する手段である、
ことを特徴とする遊技台。
【請求項５】
請求項１乃至４のいずれか１項に記載の遊技台であって、
電源投入後から実行されるメイン処理と、
前記メイン処理の実行開始後、所定の時間間隔で実行されるタイマ割込処理と、があり、
前記制御手段は、前記遊技状態において、前記使用内領域に配置された情報を用いた前記タイマ割込処理を実行する手段であり、
前記制御手段は、前記検査状態において、前記使用内領域に配置された情報を用いた前記タイマ割込処理を実行しない手段である、
ことを特徴とする遊技台。

発明の詳細な説明【技術分野】
【０００１】
本発明は、スロットマシン（回胴遊技機）、パチンコ機（弾球遊技機）に代表される遊技台に関する。
続きを表示（約 8,000 文字）【背景技術】
【０００２】
従来、遊技台の一つとして、例えば、スロットマシンが知られている。このようなスロットマシンでは、遊技の進行に応じて操作態様の報知が行われたり、演出が行われたりして、遊技興趣の向上が図られている（例えば、特許文献１参照）。
【０００３】
また、遊技者が遊技台に関する項目について設定・表示ができるとともに遊技店員（管理者）が遊技台の保守・管理・設定を行える遊技台がある（例えば、特許文献２参照）。このような遊技台では、演出の拡張化が図られるだけでなく、管理・保守機能の拡張化が図られている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１６－７３４６１号公報
特開２０１９－１９５６８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、遊技台の管理・保守機能に関しては未だ改良の余地がある。
【０００６】
本発明はこのような事情を鑑みてなされたものであり、管理・保守機能の性能が向上した遊技台を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記目的を達成するため、本発明に係る遊技台は、その一態様として、
遊技を実行可能な遊技状態と、
検査を実行可能な検査状態と、
記憶手段と、
制御手段と、を備えた遊技台であって、
前記記憶手段は、遊技の進行を制御する遊技制御処理を実行するための情報が配置された領域（以下、使用内領域という。）を含む手段であり、
前記記憶手段は、前記使用内領域とは別の領域であって前記遊技制御処理以外の処理を実行するための情報が配置された領域（以下、使用外領域という。）を含む手段であり、
前記制御手段は、前記遊技状態において、前記使用内領域に配置された情報によって遊技を実行する手段であり、
前記制御手段は、前記検査状態において、前記使用外領域に配置され情報によって検査を実行する手段であり、
前記制御手段は、前記遊技状態において或る遊技を実行した結果、特定の図柄が表示された場合、特定の処理を実行する手段であり、
前記制御手段は、前記検査状態において或る検査を実行した結果、前記特定の図柄が表示された場合、前記特定の処理を実行しない手段である、
ことを特徴とする。
【発明の効果】
【０００８】
本発明によれば、管理・保守機能の性能が向上した遊技台を提供することができる。
【図面の簡単な説明】
【０００９】

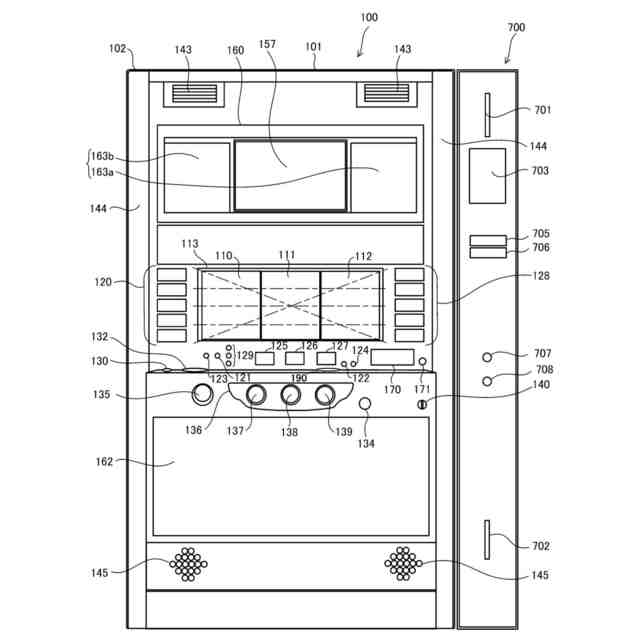

本発明の一実施形態に係るスロットマシンの外観を示す斜視図である。

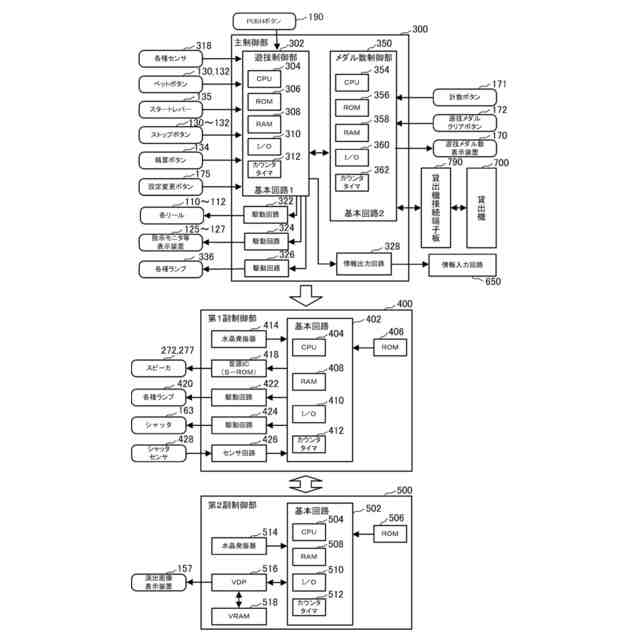

本発明の一実施形態に係るスロットマシンの制御部の回路ブロック図である。

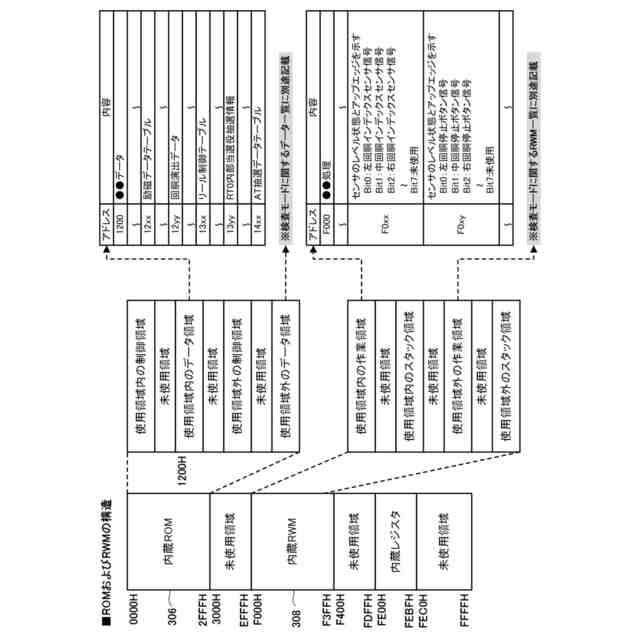

本発明の一実施形態に係るスロットマシンの主制御部のＲＯＭ及びＲＡＭの構造を詳しく示す図である。

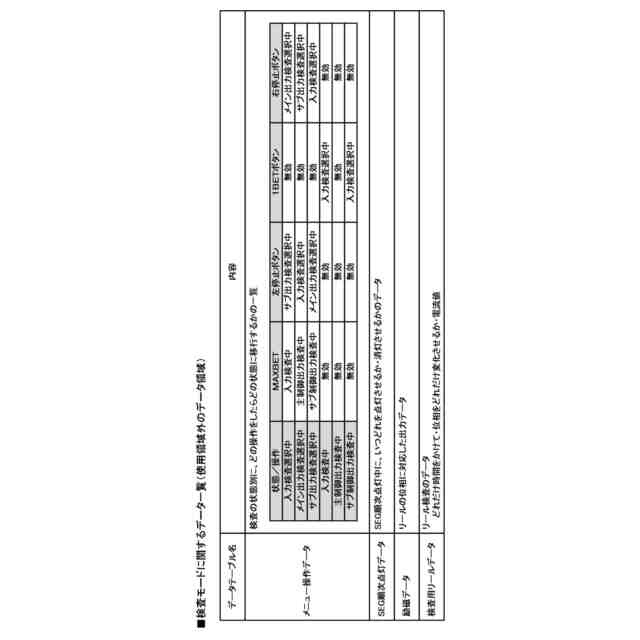

本発明の一実施形態に係るスロットマシンの検査モードに関するデータ一覧である。

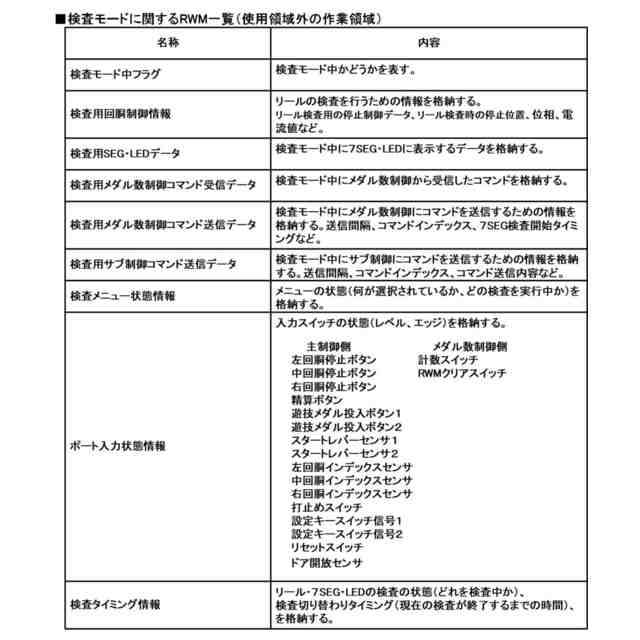

本発明の一実施形態に係るスロットマシンの検査モードに関する一時的なデータ一覧である。

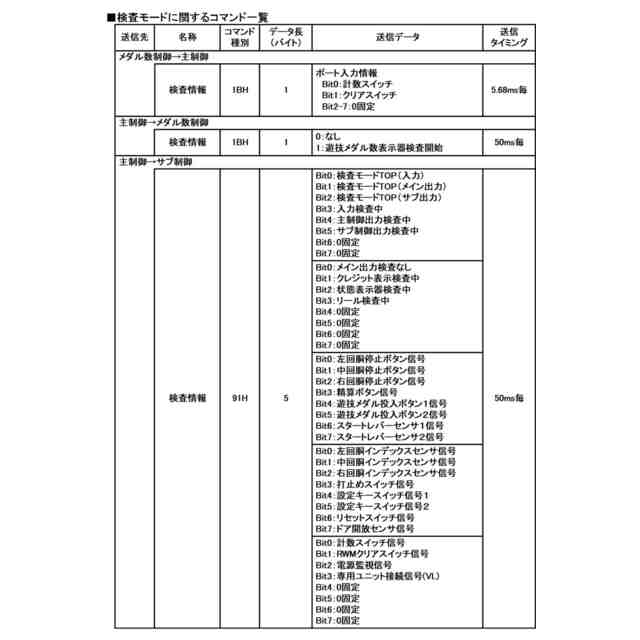

本発明の一実施形態に係るスロットマシンの検査モードに関するコマンド一覧である。
（ａ）は、本発明の一実施形態に係るスロットマシンの各リールに施される図柄の配列を平面的に展開して示した図であり、（ｂ）は、本発明の一実施形態に係るスロットマシンの入賞役の種類、図柄組合せ、払出／作動を示す図である。

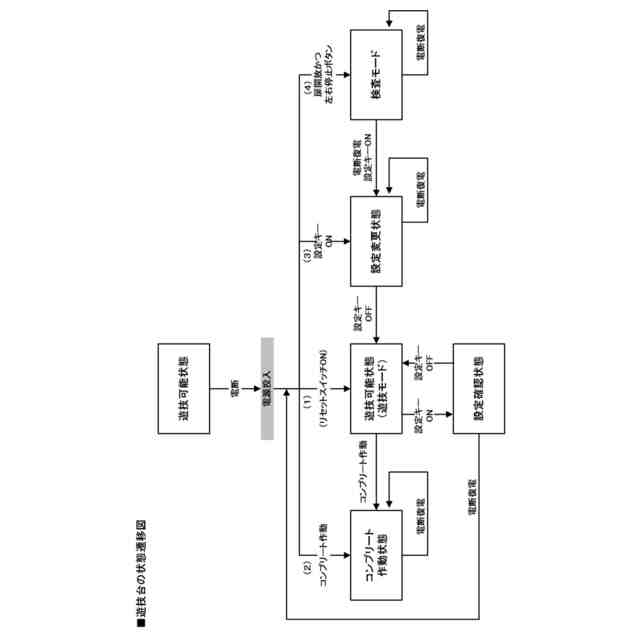

本発明の一実施形態に係るスロットマシンの状態遷移図である。

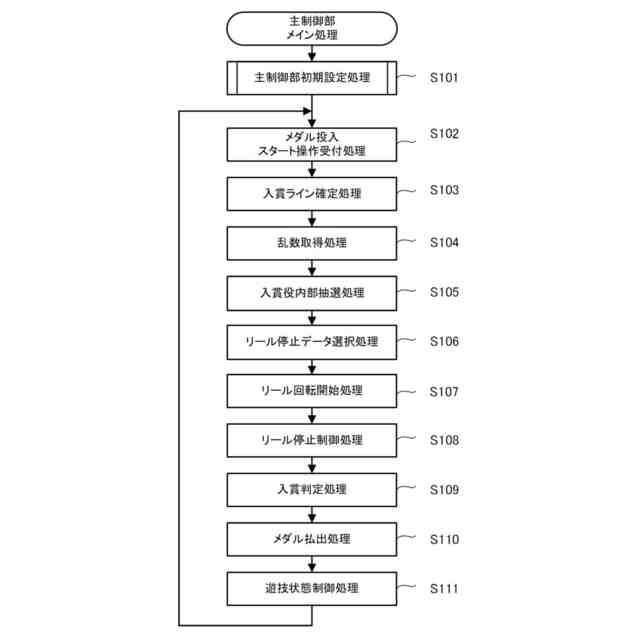

本発明の一実施形態に係るスロットマシンの主制御部メイン処理の流れを示すフローチャートである。
本発明の一実施形態に係るスロットマシンの主制御部タイマ割込処理の流れを示すフローチャートである。
本発明の一実施形態に係るスロットマシンの第１副制御部メイン処理、第１副制御部コマンド受信割込処理、及び第１副制御部タイマ割込処理の流れを示すフローチャートである。
本発明の一実施形態に係るスロットマシンの第２副制御部メイン処理、第２副制御部コマンド受信割込処理、第２副制御部タイマ割込処理、及び第２副制御部画像制御処理の流れを示すフローチャートである。
図９のステップＳ１０１の主制御初期設定処理の流れを詳しく示すフローチャートである。
図１３のステップＳ１０１１の設定値変更処理の流れを詳しく示すフローチャートである。
図１３のステップＳ１００３の電源投入時領域外処理の流れを詳しく示すフローチャートである。
図１３のステップＳ１００５の検査モード開始判定処理の流れを詳しく示すフローチャートである。
図１６のステップＳ１３０３の検査モード開始処理の流れを詳しく示すフローチャートである。
図１６のステップＳ１３０５及び図１７のステップＳ１４０４の検査モード実行処理の流れを詳しく示すフローチャートである。
図１８のステップＳ１５０１の検査モード開始時初期設定処理の流れを詳しく示すフローチャートである。
図１８のステップＳ１５０２のポート関連処理の流れを詳しく示すフローチャートである。
本発明の一実施形態に係るスロットマシンの検査画面のメニュー遷移を説明する図である。
本発明の一実施形態に係るスロットマシンの検査画面を示す図である。
本発明の一実施形態に係るスロットマシンの入力検査を説明する図である。
本発明の一実施形態に係るスロットマシンの主制御出力検査の流れを説明する図である。
図１８のステップＳ１５１１の検査モード終了処理の流れを詳しく示すフローチャートである。
本発明の一実施形態に係るスロットマシンの役比モニタの動作を説明する図である。
本発明の一実施形態に係るスロットマシンの主制御部初期設定処理の変形例の流れを示すフローチャートである。
本発明の一実施形態に係るスロットマシンの検査モード開始判定処理の変形例の流れを示すフローチャートである。
本発明の一実施形態に係るスロットマシンの検査モードにおける検査の変形例の流れを説明する図である。
スロットマシン１００を正面側（遊技者側）から見た外観斜視図である。
スロットマシン１００の入賞ラインの一例を示す図である。
状態表示ＬＥＤ２８０の正面図である。
状態表示ＬＥＤ２８０を構成する部材を分解して示す分解斜視図である。
リフレクタ２８４の熱カシメ部２８４ｄを含む、状態表示ＬＥＤ２８０の断面図である。
（ａ）変形例１に係る状態表示ＬＥＤ７５０の断面図である。（ｂ）（ａ）において符号Ａで示す方向から見た状態表示ＬＥＤの底面図である。（ｃ）変形例２に係る状態表示ＬＥＤ７６０の断面図である。
（ａ）前面扉１０２を開けた状態のスロットマシン１００を示す正面図である。（ｂ）スロットマシン１００の側断面図である。
リールバックライト２６４の正面図である。（ｂ）リールバックライト２６４の側面図である。（ｃ）リールバックライト２６４を構成する部材を分解して正面側から見た外観斜視図である。
（ａ）状態表示ＬＥＤ２８０のＬＥＤ基板２８８の正面図である。（ｂ）リールバックライト２６４の照明基板２６８の正面図である。
制御部の回路ブロック図を示したものである。
（ａ）識別基板６１０を切り離す前の主制御基板６００の平面図である。（ｂ）識別基板６１０を切り離した後の主制御基板６００の平面図である。
副制御基板６５０の平面図である。
主基板収納ケース６４０と主制御基板６００を示した分解斜視図である。
（ａ）主制御基板６００を収容した状態の主基板収納ケース６４０を基板収容体６４２側から見た平面図である。（ｂ）（ａ）におけるＡ－Ａ線に沿う断面図である。（ｃ）（ｂ）に対応する従来の基板の構造を示した断面図である。
（ａ），（ｂ）変形例１に係る主制御基板６７０の平面図である。
（ａ）変形例２に係る主制御基板６９０の平面図である。（ｂ）変形例３に係る主制御基板６９６の平面図である。
変形例４に係る主制御基板７００の平面図である。
主基板収納ケース７４０と主制御基板７００を示した分解斜視図である。
（ａ）主制御基板７００を収容した状態の主基板収納ケース７４０を蓋体７４４側から見た平面図である。（ｂ）（ａ）における符号Ａ－Ａ線に沿う断面図である。（ｃ）変形例に係る主基板収納ケース８４０の断面図である。
（ａ―１）主制御基板７００を収容した状態の主基板収納ケース７４０を蓋体７４４側から見た平面図であって、作業者の第一の方向の視線を示した図である。（ａ－２）（ａ－１）の符号Ｂ－Ｂ線に沿う断面図であって、基板収容体７４２の側の第一の方向から主制御基板７００の部品面７０２ａに実装された部品７０６を視認した状態を示した図である。（ｂ―１）主制御基板７００を収容した状態の主基板収納ケース７４０を蓋体７４４側から見た平面図であって、作業者の第二の方向の視線を示した図である。（ｂ－２）（ｂ－１）の符号Ｃ－Ｃ線に沿う断面図であって、基板収容体７４２の側の第二の方向から主制御基板７００の部品面７０２ａに実装された部品７０６を視認した状態を示した図である。
（ａ）図４９（ａ－２）に対応する図面であって、基板収容体７４２の側の第一の方向から主制御基板７００の部品７０６を視認可能な範囲を示した図である。（ｂ）図４９（ｂ－２）に対応する図面であって、基板収容体７４２の側の第二の方向から主制御基板７００の部品７０６を視認可能な範囲を示した図である。
（ａ）前面扉１０２の背面を示した背面図である。（ｂ）（ａ）における主基板収納ケース７４０を抜き出して拡大して示した部分拡大図である。
（ａ）本例に係る基板７００を電源層７１０側から見た平面図であり。（ｂ）（ａ）におけるＸ－Ｘ線に沿う、基板７００の部分断面図である。
（ａ）ＬＥＤドライバＩＣ７１４の端子配置図である。（ｂ）モータドライバＩＣ７１６の端子配置図である。
（ａ）基板７００の電源層７１０の電源配線パターンの一例を示すパターン図である。（ｂ）基板７００のＧＮＤ層７０６のＧＮＤ配線パターン７０６ａを示すパターン図である。
（ａ）図５４（ａ）において符号Ａで示す部分を拡大して示す、電源層７１０の部分拡大図である。（ｂ）図５４（ｂ）において符号Ｂで示す部分を拡大して示す、ＧＮＤ層７０６の部分拡大図である。（ｃ）（ａ）に示す電源層７１０と（ｂ）に示すＧＮＤ層７０６を重ね合わせて示すパターン図である。
（ａ）ＧＮＤ層７０６のパターン抜き７０６ｂと、電源層７１０に実装されるＬＥＤドライバＩＣ７１４およびモータドライバ７１６との位置関係を示した平面図である。（ｂ）（ａ）に拡大して示すＬＥＤドライバ７１４におけるＹ－Ｙ線に沿う断面図である。（ｃ）（ａ）に拡大して示すモータドライバ７１６におけるＺ－Ｚ線に沿う断面図である。
（ａ）従来の遊技台の基板における問題点を模式的に示した概念図である。（ｂ）本願発明の基板の概念を模式的に示した図である。
（ａ）実施例１に係る非重畳領域ＮＯＥと、炭化導電路の想定最大領域ＣＥを示した平面図である。（ｂ）（ａ）におけるＡ－Ａ線に沿う断面図である。（ｃ）基板７００の非重畳領域ＮＯＥが、炭化導電路の想定最大領域ＣＥを含んでいない場合の例を示した平面図である。（ｄ），（ｄ´）（ｃ）におけるＢ－Ｂ線に沿う断面図である。
（ａ）実施例２に係る非重畳領域ＮＯＥ２を示した平面図である。（ｂ）実施例３に係る非重畳領域ＮＯＥ３を示した平面図である。（ｃ）実施例４に係る非重畳領域ＮＯＥ４を示した平面図である。
（ａ）実施例５に係る非重畳領域ＮＯＥ５を示した平面図である。（ｂ）（ａ）における電源配線ラインのパターンを変更した例を示した平面図である。
各リール（左リール１１０、中リール１１１、右リール１１２）に施された図柄の配列を平面的に展開して示す図である。
入賞役の種類、条件装置の名称，各入賞役に対応する図柄組合せ，払出数，備考を示す図である。
主制御部メイン処理の流れを示すフローチャートである。
主制御部タイマ割込処理の流れを示すフローチャートである。
（ａ）第１副制御部４００のＣＰＵ４０４が実行するメイン処理のフローチャートである。（ｂ）第１副制御部４００のコマンド受信割込処理のフローチャートである。（ｃ）第１副制御部４００のタイマ割込処理のフローチャートである。
（ａ）第２副制御部５００のＣＰＵ５０４が実行するメイン処理のフローチャートである。（ｂ）第２副制御部５００のコマンド受信割込処理のフローチャートである。（ｃ）第２副制御部５００のタイマ割込処理のフローチャートである。（ｄ）第２副制御部５００の画像制御処理のフローチャートである。
（ａ）スロットマシン１００の内部当選役の抽選値の一例を示した図である。（ｂ）内部当選役のうち、共通ベルと押し順役の操作内容ごとの表示態様と払出枚数を示す表である。
主制御部３００のＲＯＭ３０６に記憶されている当選役データを示す図である。
（ａ）主制御部３００のＣＰＵ３０４が実行する有利区間移行処理のフローチャートである。（ｂ）（ｃ）に示す有利区間移行処理のプログラムに対応するフローチャートである。（ｃ）有利区間移行処理のプログラムの一例である。（ｄ）有利区間移行処理のプログラムの他の一例である。
（ａ）主制御部３００のＣＰＵ３０４が実行する指示モニタ設定処理のフローチャートである。（ｂ）（ｃ）に示す指示モニタ設定処理のプログラムに対応するフローチャートである。（ｃ）指示モニタ設定処理のプログラムの一例である。
（ａ）変形例１に係る指示モニタ設定処理のフローチャートである。（ｂ）変形例１に係る指示モニタ設定処理のプログラムの一例である。
（ａ），（ｂ）図６８に示す当選役データの別例を示す図である。
（ａ）図６８に示す当選役データの別例を示す図である。（ｂ）図４５（ａ）に示す指示モニタ設定処理におけるレジスタ値の変化を示した図である。
（ａ）変形例２に係る指示モニタ設定処理のフローチャートである。（ｂ）変形例２に係る指示モニタ設定処理のプログラムの一例である。
本発明の一実施形態２に係るスロットマシンの外観を示す斜視図である。
実施形態２に係るスロットマシンの内部構成を示す図である。
メダルレススロットマシンが備える前面扉１１０２の一部を正面側（遊技者側）から見た外観図である。
（ａ）下皿１２００を構成する部材を分解して示す分解斜視図である。（ｂ）下皿ベース１２０２の係止ツメ１２０８ｂ２を上方から見た部分拡大図である。（ｃ）下皿カバー１２０８の底面１２０８ａと背面立壁１２０８ｂの断面を示した断面図である。
（ａ）証紙取付ユニット１２５０を前方から見た外観斜視図である。（ｂ）証紙取付ユニット１２５０を後方から見た外観斜視図である。
前面扉１１０２の下部を背面から見た外観斜視図である。
（ａ）証紙取付ユニット１２５０を前面扉１１０２に取り付ける前の状態を示した外観斜視図と模式図である。（ｂ）証紙取付ユニット１２５０を前面扉１１０１に取り付けた後の状態を示した外観斜視図と模式図である。
（ａ）メダルレススロットマシンの扉中継基板１３００の一部を示す正面図である。（ｂ）扉中継基板１３００におけるクリアスイッチ１３０４とリセットスイッチ１３０６の周辺を拡大して示す部分拡大図である。
（ａ）図８２（ａ）におけるＸ－Ｘ線に沿う断面図である。（ｂ）図８２（ａ）におけるＹ－Ｙ線に沿う断面図である。（ｃ）本発明に係る「隆起部」の変形例を示した図である。
扉中継基板１３００を模式的に示した平面図である。
封入式遊技機１００を正面側（遊技者側）から見た外観斜視図である。
制御部の回路ブロック図を示したものである。
主制御部３００、サブ制御部４００、枠制御部６００および発射制御部６３０などを構成する各（制御）基板等と、表示装置や可動体等との接続関係を示すブロック図である。
主制御基板３０１の主制御基板コネクタを抜粋して示した回路図である。
盤枠メイン中継基板２０３の盤枠メイン中継基板第１コネクタＲＣＮ１と盤枠メイン中継基板第２コネクタＲＣＮ２を抜粋して示した回路図である。
（ａ）主制御基板３０１の１層の表面の配線パターンの一部を抜粋して示した図である。（ｂ）主制御基板３０１の２層の裏面の配線パターンの一部を抜粋して示した図である。
ハンドル中継基板９０１に接続される基板や電子部品を示した回路図である。
パチンコ機用のハンドル中継基板９０１ｐに接続される基板や電子部品を示した回路図である。
ハンドル中継基板９０１のハンドル中継基板コネクタの接続関係を示した回路図である。
パチンコ機用のハンドル中継基板９０１ｐのハンドル中継基板コネクタの接続関係を示した回路図である。
（ａ）ハンドル中継基板コネクタや部品が実装された状態のハンドル中継基板９０１の一例を示した平面図である。（ｂ）ハンドル中継基板第１コネクタＨＣＮ１の端子配置の一例を示した図である。（ｃ）ハンドル中継基板第２コネクタＨＣＮ２の端子配置の一例を示した図である。（ｄ）ハンドル中継基板第４コネクタＨＣＮ４の端子配置の一例を示した図である。
（ａ）ハンドル中継基板コネクタや部品が実装された状態のパチンコ機用のハンドル中継基板９０１ｐの一例を示した平面図である。（ｂ）ハンドル中継基板９０１ｐのハンドル中継基板第１コネクタＨＣＮ１の端子配置の一例を示した図である。（ｃ）ハンドル中継基板９０１ｐのハンドル中継基板第２コネクタＨＣＮ２の端子配置の一例を示した図である。（ｄ）ハンドル中継基板９０１ｐのハンドル中継基板第４コネクタＨＣＮ４の端子配置の一例を示した図である。
ハンドル中継基板９０１の部品面９１０ａの配線パターンを示した平面図である。
ハンドル中継基板９０１の部品面９１０ａの側から半田面９１０ｂの配線パターンのみを透過して示した平面図である。
ハンドル中継基板９０１の部品面９１０ａと半田面９１０ｂの配線パターンの両方を示した平面図である。
ハンドル中継基板９０１の半田面９１０ｂの配線パターンを示した平面図である。
【発明を実施するための形態】
【００１０】
以下、本発明の実施形態について図面を用いて説明する。
（【００１１】以降は省略されています）
