発明の名称遊技台
出願人株式会社大都技研
代理人個人,個人
主分類A63F 5/04 20060101AFI20250926BHJP(スポーツ;ゲーム;娯楽)
要約【課題】計数に特徴を有する遊技台を提供する
【解決手段】第一の操作手段の操作に応じて遊技価値数の計数処理を実行可能な遊技価値数制御手段を備え、第一の操作手段に対する第一の操作に応じた計数処理によって遊技価値数記憶手段に記憶されている遊技価値数が或る値となった場合に第一の計数音を出力するとともに該第一の計数音の出力を開始した後で第二の計数音を出力し、第一の操作手段に対する第一の操作に応じた計数処理によって遊技価値数記憶手段に記憶されている遊技価値数が或る値とならなかった場合に第一の計数音とは異なる第三の計数音を出力可能な音出力手段を備えた。
【選択図】図104

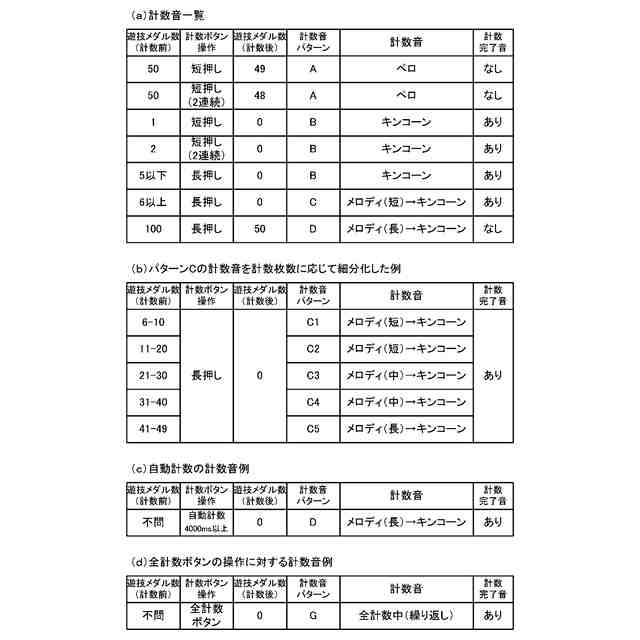

特許請求の範囲【請求項１】
第一の操作手段と、
遊技の進行に関する制御を実行可能な遊技制御手段と、
遊技に利用される遊技価値に関する遊技価値数を管理可能な遊技価値数制御手段と、
音出力手段と、
を備えた遊技台であって、
前記遊技価値数制御手段は、遊技価値数を記憶可能な遊技価値数記憶手段を有する手段であり、
前記遊技価値数制御手段は、前記第一の操作手段の操作に応じて遊技価値数の計数処理を実行可能な手段であり、
前記音出力手段は、前記第一の操作手段に対する第一の操作に応じた前記計数処理によって前記遊技価値数記憶手段に記憶されている遊技価値数が或る値となった場合に、第一の計数音を出力するとともに該第一の計数音の出力を開始した後で第二の計数音を出力可能な手段であり、
前記音出力手段は、前記第一の操作手段に対する前記第一の操作に応じた前記計数処理によって前記遊技価値数記憶手段に記憶されている遊技価値数が前記或る値とならなかった場合に、前記第一の計数音とは異なる第三の計数音を出力可能な手段である、
ことを特徴とする遊技台。
続きを表示（約 790 文字）【請求項２】
請求項１に記載の遊技台であって、
前記第二の計数音は前記第三の計数音とは異なる計数音であり、
前記第二の計数音は前記第一の計数音とは異なる計数音である、
ことを特徴とする遊技台。
【請求項３】
請求項１または２に記載の遊技台であって、
前記第一の操作手段に対する前記第一の操作が行われた場合に、前記計数処理によって第一の数の遊技価値数の計数が実行可能に構成されており、
前記第一の操作手段に対する第二の操作が行われた場合に、前記計数処理によって前記第一の数よりも多い第二の数の遊技価値数の計数が実行可能に構成されており、
前記第一の操作は、前記第一の操作手段の操作時間が所定の時間よりも短い操作であり、
前記第二の操作は、前記第一の操作手段の操作時間が前記所定の時間以上の操作である、
ことを特徴とする遊技台。
【請求項４】
請求項３に記載の遊技台であって、
前記音出力手段は、前記第一の操作手段に対する前記第二の操作に応じた前記計数処理によって前記遊技価値数記憶手段に記憶されている遊技価値数が前記或る値とならなかった場合に、前記第一の計数音を出力可能な手段である、
ことを特徴とする遊技台。
【請求項５】
請求項２に記載の遊技台であって、
第二の操作手段を備え、
前記遊技価値数制御手段は、前記第二の操作手段に対する操作に応じて全ての遊技価値数を外部装置に送信する計数処理を可能な手段であり、
前記音出力手段は、前記第二の操作手段に対する操作によって前記計数処理を実行する際に、前記第一の計数音の出力を開始した後で前記第二の計数音を出力することが可能な手段である、
ことを特徴とする遊技台。

発明の詳細な説明【技術分野】
【０００１】
本発明は、弾球遊技機（パチンコ機）や回胴遊技機（スロットマシン）に代表される遊技台に関する。
続きを表示（約 6,300 文字）【背景技術】
【０００２】
従来、遊技台は、遊技を行うにあたって実際のメダルを必要としないもの（メダルレス）がある（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－５８７６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のような遊技台においては、所謂計数の制御に改良の余地がある。
【０００５】
本発明は、計数に特徴を有する遊技台を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するため、本発明の遊技台は、
第一の操作手段と、
遊技の進行に関する制御を実行可能な遊技制御手段と、
遊技に利用される遊技価値に関する遊技価値数を管理可能な遊技価値数制御手段と、
音出力手段と、
を備えた遊技台であって、
前記遊技価値数制御手段は、遊技価値数を記憶可能な遊技価値数記憶手段を有する手段であり、
前記遊技価値数制御手段は、前記第一の操作手段の操作に応じて遊技価値数の計数処理を実行可能な手段であり、
前記音出力手段は、前記第一の操作手段に対する第一の操作に応じた前記計数処理によって前記遊技価値数記憶手段に記憶されている遊技価値数が或る値となった場合に、第一の計数音を出力するとともに該第一の計数音の出力を開始した後で第二の計数音を出力可能な手段であり、
前記音出力手段は、前記第一の操作手段に対する前記第一の操作に応じた前記計数処理によって前記遊技価値数記憶手段に記憶されている遊技価値数が前記或る値とならなかった場合に、前記第一の計数音とは異なる第三の計数音を出力可能な手段である、
ことを特徴とする。
【発明の効果】
【０００７】
本発明によれば、計数に特徴を有する遊技台を提供することができる。
【図面の簡単な説明】
【０００８】
スロットマシン１００と貸出機７００を正面側（遊技者側）から見た外観斜視図である。

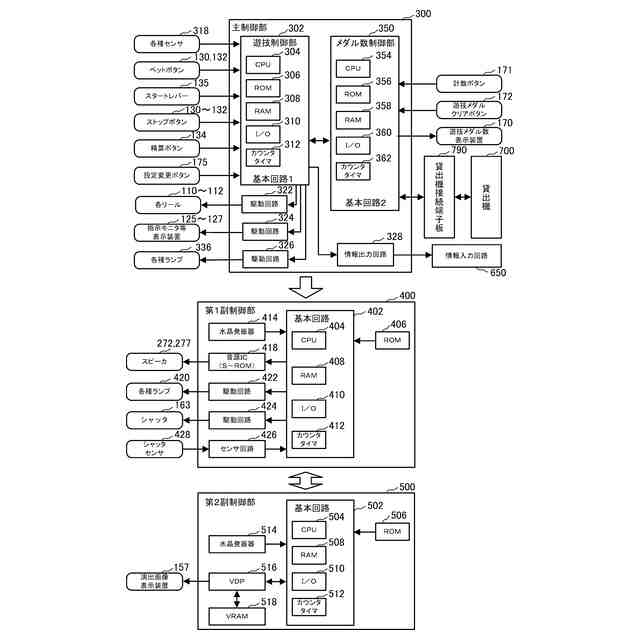

制御部の回路ブロック図である。
各基板と各ユニットの接続例を示す図である。

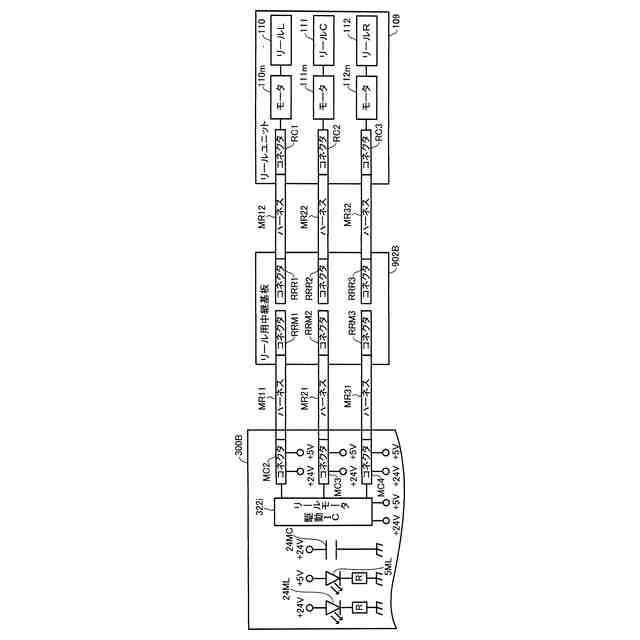

図３に示す主制御基板３００Ｂと、同じく図３に示すリールユニット１０９との間に中継基板が設けられた例を示す図である。

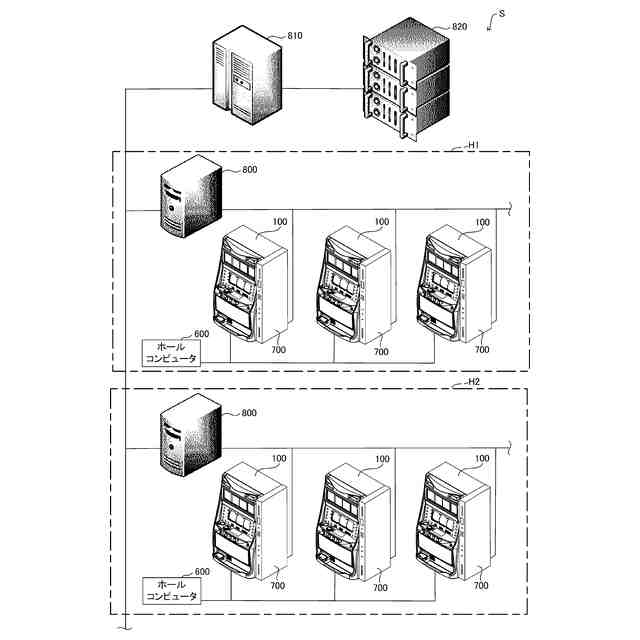

図１に示すスロットマシン１００および貸出機７００を含む遊技システムの構成図である。

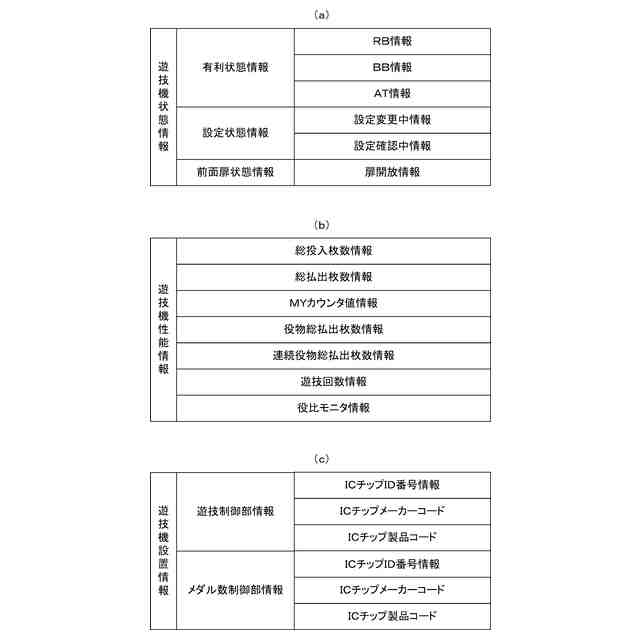

遊技機状態情報、遊技機性能情報や、および遊技機設置情報をまとめた表である。
遊技制御部３０２からメダル数制御部３５０に遊技制御状態コマンドが送信された場合の通信シーケンスを示す図である。
メダル数制御部３５０と貸出機７００の間で行われる通信についての詳細を示す図である。
（ａ）は、ホールコン・不正監視情報の詳細を示す図であり、（ｂ）は、エラーコードの一覧表である。
遊技制御状態コマンドを示す表である。
メダル数制御状態コマンドを示す表である。
遊技制御部３０２からメダル数制御部３５０に遊技制御優先コマンドが送信された場合の通信シーケンスを示す図である。
（ａ）は、遊技制御優先コマンドの詳細を示す図であり、（ｂ）は、メダル数制御部３５０から遊技制御部３０２に返信される応答コマンドの詳細を示す図である。
遊技制御部３０２からメダル数制御部３５０に遊技制御優先コマンド２が送信された場合の通信シーケンスを示す図である。
遊技制御部メイン処理の流れを示すフローチャートである。
図１５におけるメダル投入・スタートレバー受付処理（ステップＳ１０２）のフローチャートである。
図１６におけるメダル投入中処理（ステップＳ１０１１）のフローチャートである。
図１７における精算ボタン処理（ステップＳ１１０２）のフローチャートである。
図１７、図１８、図２２におけるメダル数制御部宛変動情報送信処理（ステップＳ１１１１、ステップＳ１２０５、ステップＳ１６０５）のフローチャートである。
図１９における三連コマンド送信処理（ステップＳ１３０７）のフローチャートである。
図１６、図２０におけるメダル数制御部宛優先コマンド送信処理（ステップＳ１０１４、Ｓ１４０３、Ｓ１４０６、ステップＳ１４０９）のフローチャートである。
図１５におけるメダル付与処理（ステップＳ１０９）のフローチャートである。
遊技制御部タイマ割込処理の流れを示すフローチャートである。
図２３におけるエラー監視処理（ステップＳ２０３）の一つである断線判定処理のフローチャートである。
図２３におけるメダル数制御コマンド受信処理（ステップＳ２０６）のフローチャートである。
図２３における遊技制御コマンド送信処理（ステップＳ２０７）のフローチャートである。
メダル数制御部メイン処理の流れを示すフローチャートである。
図２７におけるＲＡＭ異常判定処理（ステップＳ３０２）のフローチャートである。
ＲＡＭクリア処理の対象範囲を示す表である。
図２８等におけるエラー要求設定処理（ステップＳ３０２２）のフローチャートである。
図２７における準備処理（ステップＳ３０３）のフローチャートである。
図２７における遊技機情報通知送信処理（ステップＳ３０４）のフローチャートである。
図３２における遊技機情報種別取得処理（ステップＳ３３０５）のフローチャートである。
図２７における計数通知送信処理（ステップＳ３０５）のフローチャートである。
図２７における貸出通知受信確認処理（ステップＳ３０６）のフローチャートである。
図２７における貸出受領結果応答送信処理（ステップＳ３０８）のフローチャートである。
メダル数制御部タイマ割込処理の流れを示すフローチャートである。
図３７における貸出通知受信処理（ステップＳ４０４）のフローチャートである。
図３８における貸出枚数判定処理（ステップＳ４００４））のフローチャートである。
図３７における計数予定枚数更新処理（ステップＳ４０５）のフローチャートである。
図３７における遊技制御部コマンド受信処理（ステップＳ４０６）のフローチャートである。
図４１における遊技制御状態コマンド受信処理（ステップＳ４３０４）のフローチャートである。
図４１における遊技制御優先コマンド受信処理（ステップＳ４３０５）のフローチャート（前半）である。
図４１における遊技制御優先コマンド受信処理（ステップＳ４３０５）のフローチャート（後半）である。
図４４における投入コマンド受信処理（ステップＳ４５１７）のフローチャートである。
図４４における精算コマンド受信処理（ステップＳ４５１９）のフローチャートである。
図４４におけるスタートレバー受付コマンド受信処理（ステップＳ４５２１）のフローチャートである。
図４７、図４９における遊技情報設定処理（ステップＳ４８０６、Ｓ４Ａ１９）のフローチャートである。
図４４における払出コマンド受信処理（ステップＳ４５２３）のフローチャートである。
図４９における遊技メダル数オーバーフロー確認処理（ステップＳ４Ａ１１）のフローチャートである。
図４４におけるエラー発生コマンド受信処理（ステップＳ４５２４）のフローチャートである。
図３７におけるエラー監視処理（ステップＳ４０７）のフローチャートである。
図３７における遊技制御部宛メダル数制御コマンド送信処理（ステップＳ４０８）のフローチャートである。
図３７における表示器表示処理（ステップＳ４０９）のフローチャートである。
図１７のメダル投入中処理の変形例を示すフローチャートである。
図２０の三連コマンド送信処理の変形例を示すフローチャートである。
図４５の投入コマンド受信処理の変形例を示すフローチャートである。
図４０の計数予定枚数更新処理の変形例を示すフローチャートである。
図４０の計数予定枚数更新処理の変形例を示すフローチャートである。
（ａ）は、第１副制御部４００のＣＰＵ４０４が実行するメイン処理のフローチャートであり、（ｂ）は、第１副制御部４００のコマンド受信割込処理のフローチャートであり、（ｃ）は、第１副制御部４００のタイマ割込処理のフローチャートであり、（ｄ）は、（ａ）におけるコマンド処理（ステップＳ３０７）のフローチャートである。
（ａ）は、第２副制御部５００のＣＰＵ５０４が実行するメイン処理のフローチャートであり、（ｂ）は、第２副制御部５００のコマンド受信割込処理のフローチャートであり、（ｃ）は、第２副制御部５００のタイマ割込処理のフローチャートであり、（ｄ）は、第２副制御部５００の画像制御処理のフローチャートである。
計数ボタン１７１が操作された第１の例を示す図である。
計数が行われている際の演出の第１の例を示すタイミングチャートである。
計数ボタン１７１を操作する前にベット操作を行っていて賭数が０でなかった例を示すタイミングチャートである。
計数終了演出の例を示すタイミングチャートである。
精算ボタン１３４が操作された場合の一例を示すタイミングチャートである。
計数ボタン１７１の操作時間が長くなるにつれて計数される枚数が増加する場合がある例を示す図である。
（ａ）は、図６７（ｃ）に示す例の続きの一例を示すタイミングチャートであり、（ｂ）は、図６７（ｃ）に示す例において、計数予定枚数に３０枚が設定された状態で電断が生じ、その後、復電した場合の一例を示すタイミングチャートである。
図５９の計数予定枚数更新処理を採用した一例を示すタイミングチャートである。
（ａ）は、ＲＡＭ３５８に記憶されている「遊技メダル数」の値が或る値になったら自動計数が終了する例を示すタイミングチャートであり、（ｂ）は、自動計数中に電断が生じ、復電した場合の例を示すタイミングチャートである。
自動計数中であることを表す表示例を示す図である。
自動計数中であることを表す音出力例を示す図である。
計数ボタン１７１の操作を開始してから、長押し操作の判定時間である０．５秒を経過する前に電断が生じた場合の一例を示すタイミングチャートである。
図７３に示す例の変形例を示すタイミングチャートである。
図７３に示す例の他の変形例を示すタイミングチャートである。
（ａ）は、遊技メダル数表示装置１７０における変化表示（減算）の一例を示す図であり、（ｂ）は、遊技メダル数表示装置１７０における変化表示（加算）の一例を示す図である。
遊技メダル数表示装置１７０における他の変化表示の例を示す図である。
遊技メダル数表示装置１７０の他に、演出画像表示装置１５７でも、ＲＡＭ３５８に記憶されている「遊技メダル数」の表示を行う例を示す図である。
図７８に示す例の変形例を示す図である。
図７８に示す例とは全く異なる別例を示す図である。
（ａ）は、払出用閾値を超えて払い出しが行われようとした場合のタイミングチャートであり、（ｂ）は、上限越えエラー報知の他の一例を示す図である。
（ａ）は、払出用第２閾値を超えて払出が行われようとした場合のタイミングチャートであり、（ｂ）は、上限間近報知の他の一例を示す図である。
計数を促す報知に緊急性の高いエラー報知が重なった場合の例を示す図である。
（ａ）は、デモンストレーション表示に移行しても計数を促す報知が継続する例を示す図であり、（ｂ）は、デモ中に計数ボタン１７１が操作された後の報知例を示す図である。
（ａ）は、「遊技メダル数」が払出用閾値や払出用第２閾値といった或る規定数を一旦超えてからその規定数を下回った場合の報知例を示す図であり、（ｂ）は、複数ゲームにわたって「遊技メダル数」が払出用第２閾値を超えている場合の計数を促す報知の例を示す図である。
（ａ）は、「遊技メダル数」が所定枚数増えるごとに計数を促す報知を行う例を示す図であり、（ｂ）は、遊技者に有利な状態で計数ボタン１７１が操作された場合の例を示す図であり、（ｃ）は、反対に遊技者に不利な状態で計数ボタン１７１が操作された場合の例を示す図である。
（ａ）は、図８６（ｂ）に示す例の変形例を示す図であり、（ｂ）は、一旦強制的に終了させた計数が再び開始された例を示す図であり、（ｃ）は、（ａ）及び（ｂ）を用いて説明した変形例の、遊技者に不利な状態（例えば、通常状態）であったときの例である。
貸出機７００からのＶＬ信号がオフになった場合の例について示すタイミングチャートである。
「遊技メダル数」が、或る閾値未満であるか否かで動作が異なる第２変形例を示す図である。
貸出機７００からのＶＬ信号がオフになった場合の別例について示すタイミングチャートである。
計数ボタン１７１を長押ししたときの遊技メダル数の変化を示す図である。
遊技メダル数に応じて実行される演出の一例を示す図である。
ＡＴ状態における獲得メダル数に応じて実行される演出の一例を示す図である。
遊技メダル数のオーバーフローが生じた場合の動作の一例を示す図である。
メダル数制御断線エラー（エラーコードＥ０）が生じた場合の動作の一例を示す図である。
遊技メダル数の上限超えエラーとメダル数制御断線エラー（エラーコードＥ０）が重複して生じた場合の動作の一例を示す図である。
メダル数制御部断線エラーが生じた場合の動作の一例を示す図である。
計数処理に対する計数音の出力にあたって、当該音声の出力許可期間を設けた場合の動作の一例を示す図である。
図９８（ａ）の動作におけるスロットマシン１００の様子を示す図である。
図９８（ｂ）の動作におけるスロットマシン１００の様子を示す図である。
