公開番号2025112553
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2024006848
出願日2024-01-19
発明の名称ステータ及びモータ
出願人ミネベアミツミ株式会社
代理人アインゼル・フェリックス=ラインハルト,個人,個人
主分類H02K 1/14 20060101AFI20250725BHJP(電力の発電,変換,配電)
要約【課題】モータが良好な性能を発揮することを可能にし得るステータ及び良好な性能を発揮し得るモータを提供する。
【解決手段】ステータ30は、内周部91aと、当該内周部91aから内側に延在する複数の突出部96と、を有する複数の磁性体90を備え、複数の磁性体90は、軸方向において、重なり合う第1磁性体94及び第2磁性体97を備え、周方向において、第1磁性体94の複数の突出部96の位置は、第2磁性体97の複数の突出部96の位置と異なる。モータ1は、ステータ30とロータ40とを備える。

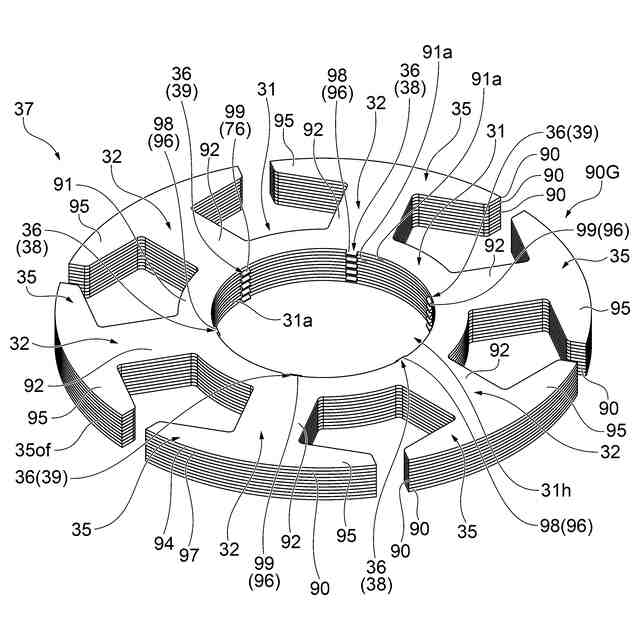

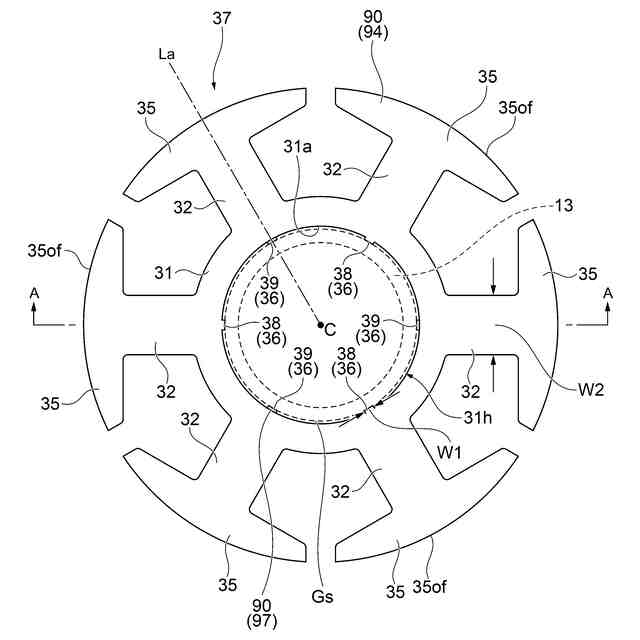

【選択図】図3
特許請求の範囲【請求項１】
内周部と、当該内周部から内側に延在する複数の突出部と、を有する複数の磁性体を備え、
前記複数の磁性体は、軸方向において、重なり合う第１磁性体及び第２磁性体を備え、
周方向において、前記第１磁性体の複数の突出部の位置は、前記第２磁性体の複数の突出部の位置と異なる、ステータ。
続きを表示（約 680 文字）【請求項２】

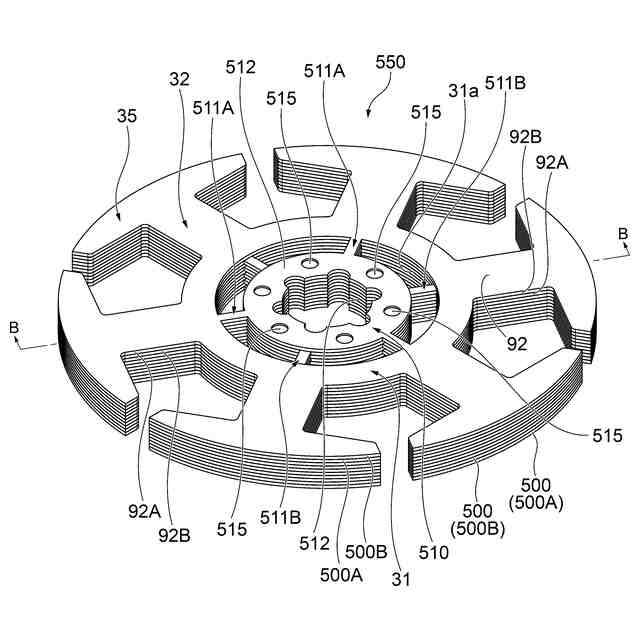

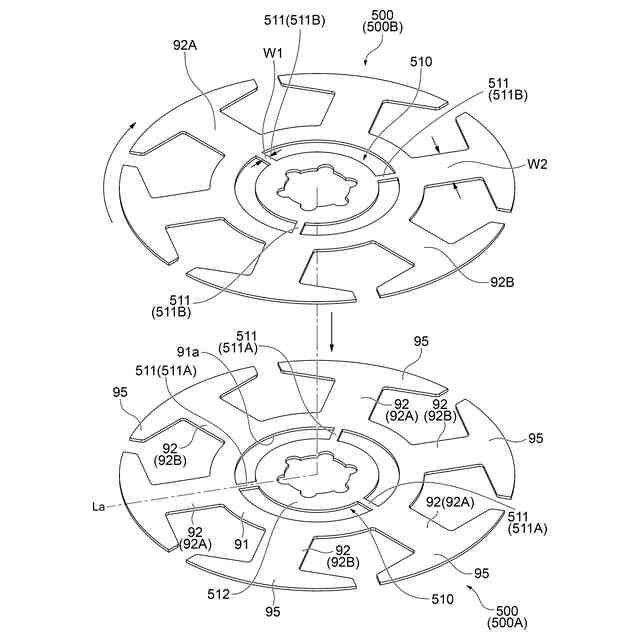

前記複数の磁性体は、前記第１磁性体を含む複数の第１磁性体と、前記第２磁性体を含む複数の第２磁性体と、を備え、
軸方向において、前記第１磁性体を含む複数の第１磁性体と、前記第２磁性体を含む複数の第２磁性体は積み重なっており、
軸方向において、前記複数の第１磁性体の複数の突出部は互いに対向しており、
軸方向において、前記複数の第２磁性体の複数の突出部は互いに対向している、請求項１に記載のステータ。
【請求項３】

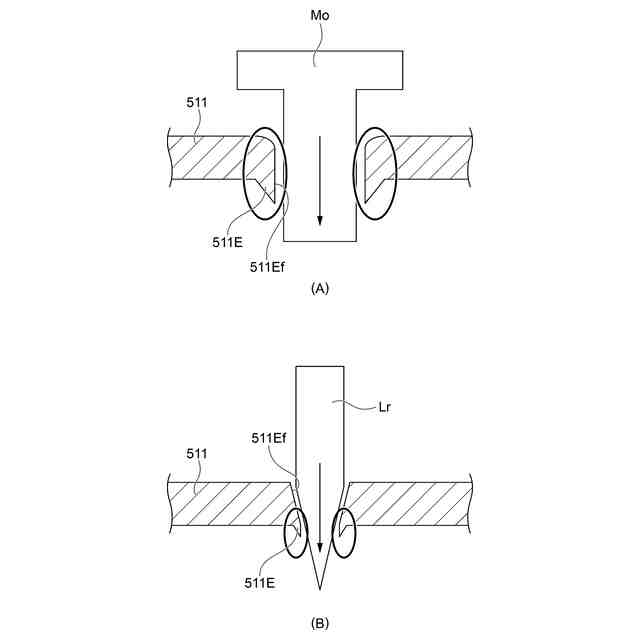

前記突出部の内周面は切断面となっている、請求項１又は２に記載のステータ。
【請求項４】

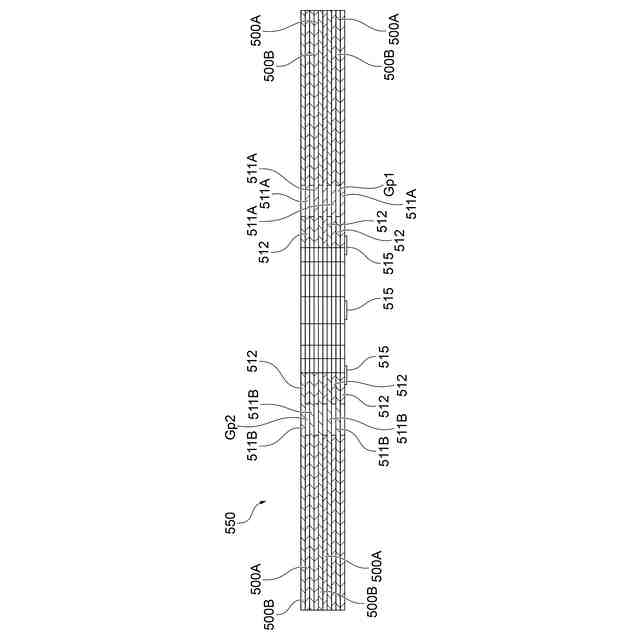

軸方向において、互いに対向する前記複数の第１磁性体の複数の突出部の間には隙間があり、
軸方向において、互いに対向する前記複数の第２磁性体の複数の突出部の間には隙間がある、請求項２に記載のステータ。
【請求項５】
前記磁性体は、前記内周部を有するリングと、複数の磁極部と、当該リングと当該複数の磁極部をつなぐ複数の板状部と、を備え、
周方向において、前記突出部の幅は、前記板状部の幅よりも小さい、
請求項１から４のいずれか１項に記載のステータ。
【請求項６】
周方向において、前記板状部に対応する前記リングの内周部の部分は、凹部を有し、
前記凹部の内側に前記突出部がある、請求項５に記載のステータ。
【請求項７】

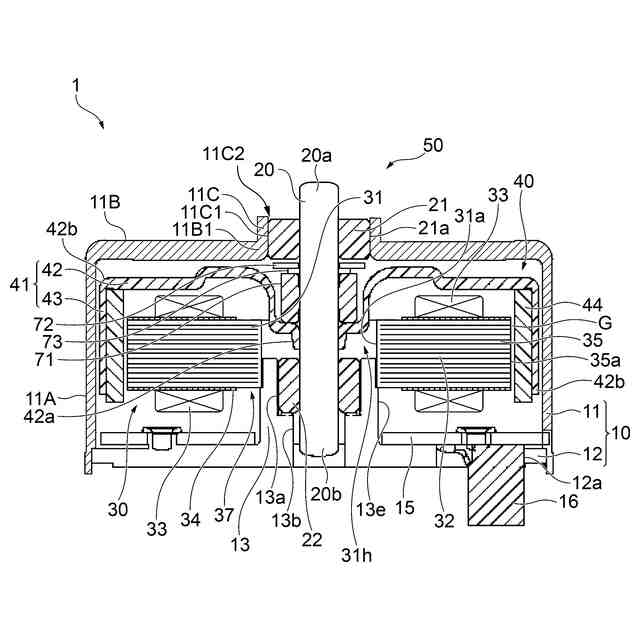

請求項１から６のいずれか１項に記載のステータと、
ロータと
を備える、モータ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ステータ及びモータに関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
従来、積層された電磁鋼板を加締めて一体化させることが行われている。そして、このような一体化は、概して、例えば特許文献１に記載されるように、積層された複数の電磁鋼板のそれぞれのティースの部分を加締めることによって行われている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－０１９４７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、ティースはコイルにより生じた磁束が通過する部分であり、このような部分に加締められた部分が存在すると、ティースを通る磁束に影響が及び、その結果、モータの性能に影響が及ぶ場合がある。
【０００５】
そこで、本発明は、モータが良好な性能を発揮することを可能にし得るステータ及びモータを提供することを課題の一つとする。
【課題を解決するための手段】
【０００６】
本発明に係るステータは、内周部と、当該内周部から内側に延在する複数の突出部と、を有する複数の磁性体を備え、前記複数の磁性体は、軸方向において、重なり合う第１磁性体及び第２磁性体を備え、周方向において、前記第１磁性体の複数の突出部の位置は、前記第２磁性体の複数の突出部の位置と異なる。
【０００７】
なお、前記複数の磁性体は、前記第１磁性体を含む複数の第１磁性体と、前記第２磁性体を含む複数の第２磁性体と、を備え、軸方向において、前記第１磁性体を含む複数の第１磁性体と、前記第２磁性体を含む複数の第２磁性体は積み重なっており、軸方向において、前記複数の第１磁性体の複数の突出部は互いに対向しており、軸方向において、前記複数の第２磁性体の複数の突出部は互いに対向していてもよい。
【０００８】
また、前記突出部の内周面は切断面となっていてもよい。
【０００９】
また、軸方向において、互いに対向する前記複数の第１磁性体の複数の突出部の間には隙間があり、軸方向において、互いに対向する前記複数の第２磁性体の複数の突出部の間には隙間があってもよい。
【００１０】
また、前記磁性体は、前記内周部を有するリングと、複数の磁極部と、当該リングと当該複数の磁極部をつなぐ複数の板状部と、を備え、周方向において、前記突出部の幅は、前記板状部の幅よりも小さくてもよい。
（【００１１】以降は省略されています）
