公開番号2025107420
公報種別公開特許公報(A)
公開日2025-07-17
出願番号2025079956,2021026601
出願日2025-05-12,2021-02-22
発明の名称撮像レンズおよび撮像装置
出願人富士フイルム株式会社
代理人弁理士法人太陽国際特許事務所
主分類G02B 13/00 20060101AFI20250710BHJP(光学)
要約【課題】小型に構成され、良好な光学性能を有する撮像レンズ、およびこの撮像レンズを備えた撮像装置を提供する。
【解決手段】撮像レンズは、物体側から順に、正の屈折力を有する第1レンズ群と、絞りと、正の屈折力を有する第2レンズ群と、第3レンズ群とからなる。第3レンズ群は、1枚以上の正レンズと、1枚以上の負レンズとを含む。合焦の際に、第1レンズ群と絞りと第2レンズ群との全体、又は第2レンズ群全体が、フォーカス群として一体的に移動し、かつ第3レンズ群は像面に対して固定される。撮像レンズは、予め定められた条件式を満足する。
【選択図】図1
特許請求の範囲【請求項１】
物体側から像側へ順に、正の屈折力を有する第１レンズ群と、絞りと、正の屈折力を有する第２レンズ群と、第３レンズ群とからなり、
前記第１レンズ群は、最も物体側から像側へ順に連続して、像側に凹面を向けた接合されていないレンズと、正レンズとを含み、
前記第２レンズ群は、物体側から順に両凸レンズと両凹レンズとを接合した第１接合レンズを１つのみ含み、
前記第２レンズ群は、物体側から順に両凹レンズと正レンズとを接合した第２接合レンズを１つのみ含み、
前記第２レンズ群は、前記第２接合レンズの像側に隣接して配置された接合されていない両凸レンズを含み、
前記第３レンズ群は、１枚以上の正レンズと、１枚以上の負レンズとを含み、
前記第３レンズ群の最も像側に、物体側に凹面を向けた接合されていない負レンズが配置され、
全系が含む正レンズの枚数は９枚であり、
合焦の際に、前記第２レンズ群全体のみがフォーカス群として一体的に移動し、かつ前記第１レンズ群および前記第３レンズ群は像面に対して固定され、
無限遠物体に合焦した状態における全系の空気換算距離でのバックフォーカスをＢｆ、
無限遠物体に合焦した状態における全系の焦点距離をｆ、
無限遠物体に合焦した状態における前記第１レンズ群の最も物体側のレンズ面から前記第３レンズ群の最も像側のレンズ面までの光軸上の距離と、Ｂｆとの和をＴＴＬ、
無限遠物体に合焦した状態における開放ＦナンバーをＦＮｏ、
最大像高をＹｍａｘとした場合、
０．１＜Ｂｆ／ｆ＜１．２（１）
５．５＜ＴＴＬ×ＦＮｏ／Ｙｍａｘ＜９．２（２－１）
で表される条件式（１）および（２－１）を満足する撮像レンズ。
続きを表示（約 800 文字）【請求項２】
前記第２レンズ群の焦点距離をｆ２とした場合、
０．２＜ｆ／ｆ２＜２（３）
で表される条件式（３）を満足する請求項１に記載の撮像レンズ。
【請求項３】
０．４＜ｆ／ｆ２＜１．８（３－１）
で表される条件式（３－１）を満足する請求項２に記載の撮像レンズ。
【請求項４】
０．５＜ｆ／ｆ２＜１．５（３－２）
で表される条件式（３－２）を満足する請求項３に記載の撮像レンズ。
【請求項５】
前記第３レンズ群の焦点距離をｆ３とした場合、
－０．５＜ｆ／ｆ３＜－０．０５（４）
で表される条件式（４）を満足する請求項１から４のいずれか１項に記載の撮像レンズ。
【請求項６】
－０．４５＜ｆ／ｆ３＜－０．０７（４－１）
で表される条件式（４－１）を満足する請求項５に記載の撮像レンズ。
【請求項７】
－０．４＜ｆ／ｆ３＜－０．１（４－２）
で表される条件式（４－２）を満足する請求項６に記載の撮像レンズ。
【請求項８】
前記第１レンズ群の焦点距離をｆ１、
前記第２レンズ群の焦点距離をｆ２とした場合、
１＜ｆ１／ｆ２＜３．５（５）
で表される条件式（５）を満足する請求項１から７のいずれか１項に記載の撮像レンズ。
【請求項９】
１．２＜ｆ１／ｆ２＜３（５－１）
で表される条件式（５－１）を満足する請求項８に記載の撮像レンズ。
【請求項１０】
１．４＜ｆ１／ｆ２＜２．５（５－２）
で表される条件式（５－２）を満足する請求項９に記載の撮像レンズ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示の技術は、撮像レンズ、および撮像装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、デジタルカメラおよびビデオカメラ等の撮像装置に用いられる撮像レンズとして、例えば下記特許文献１、下記特許文献２、および下記特許文献３に記載のレンズ系が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－０１６７８７号公報
特開２０１７－０４４８８７号公報
特許第５３１５７５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、小型に構成され、良好な光学性能を有する撮像レンズが要望されている。
【０００５】
本開示は、上記事情に鑑みてなされたものであり、小型に構成され、良好な光学性能を有する撮像レンズ、およびこの撮像レンズを備えた撮像装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】

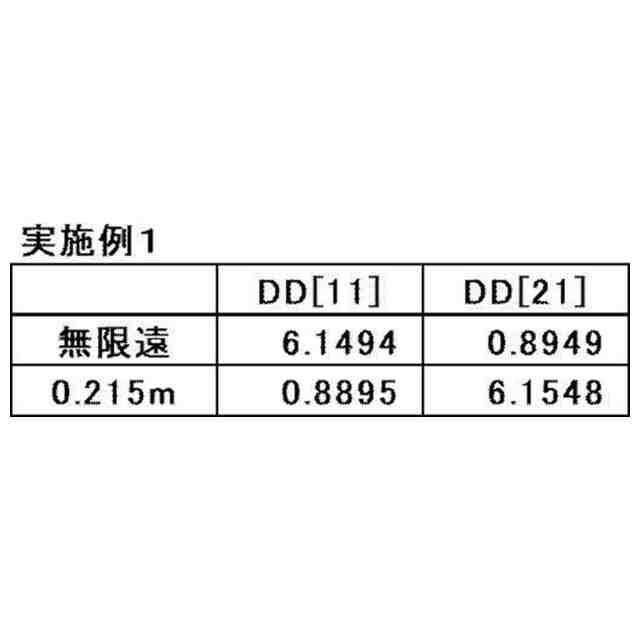

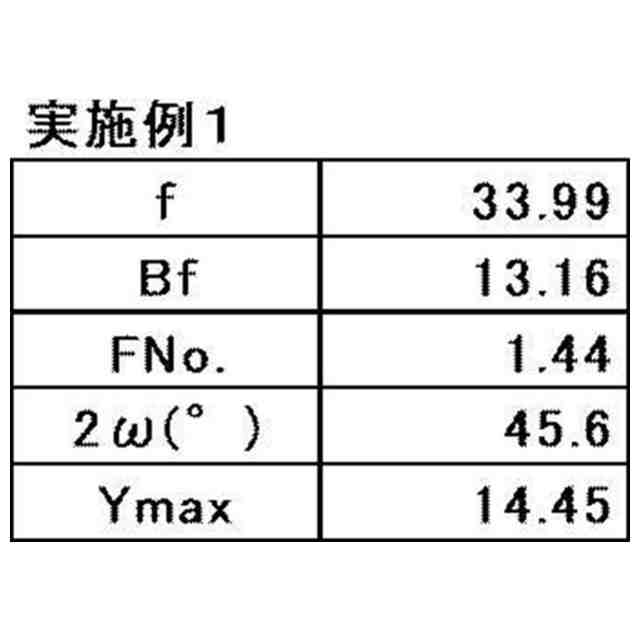

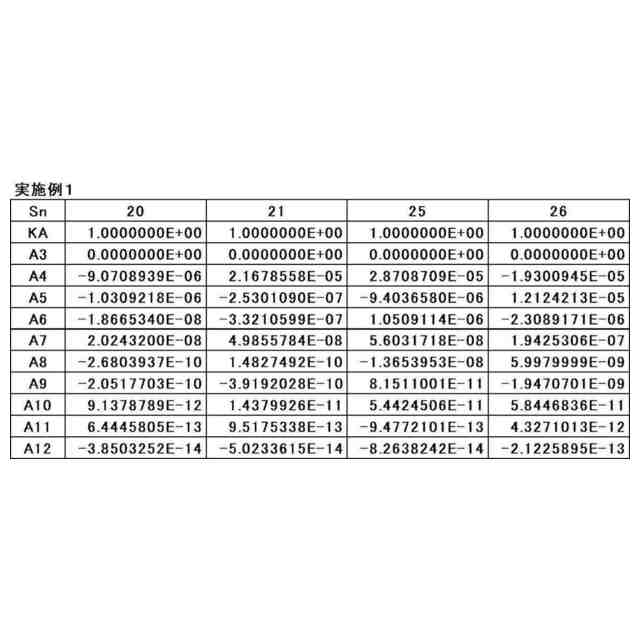

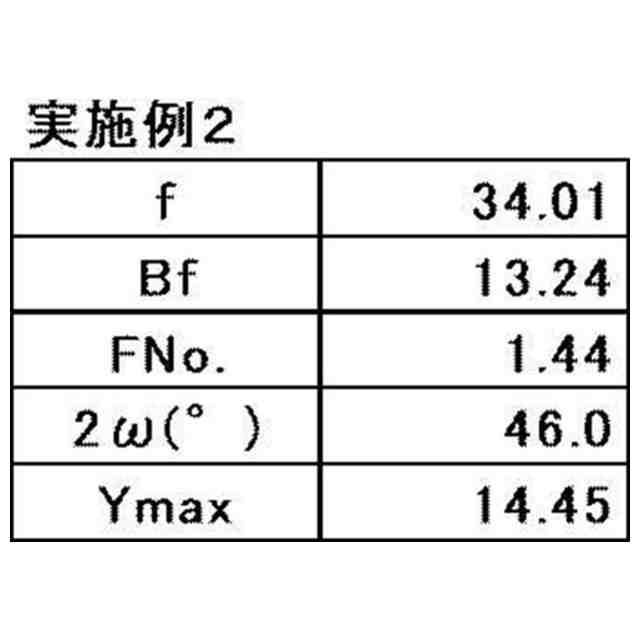

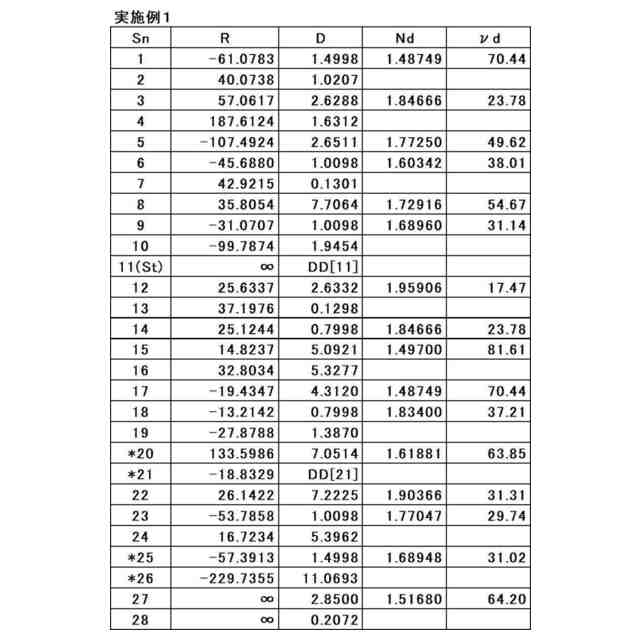

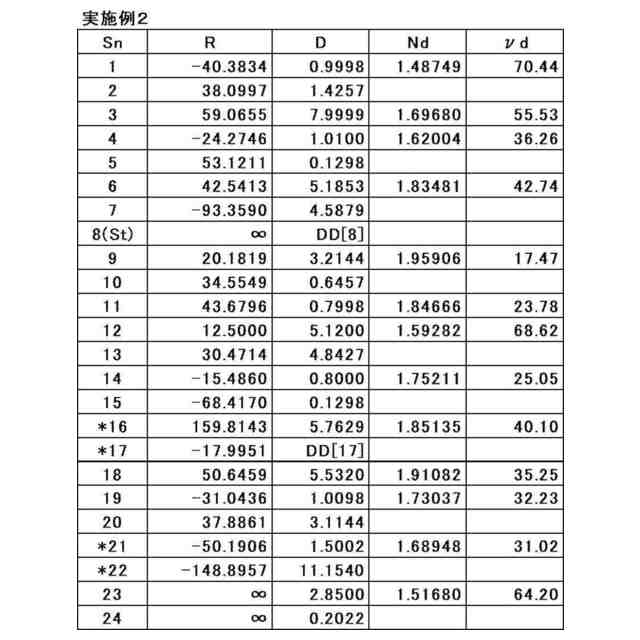

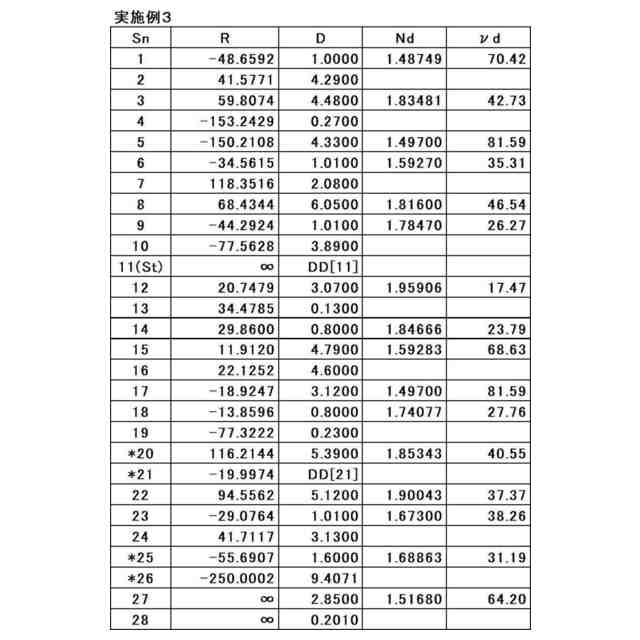

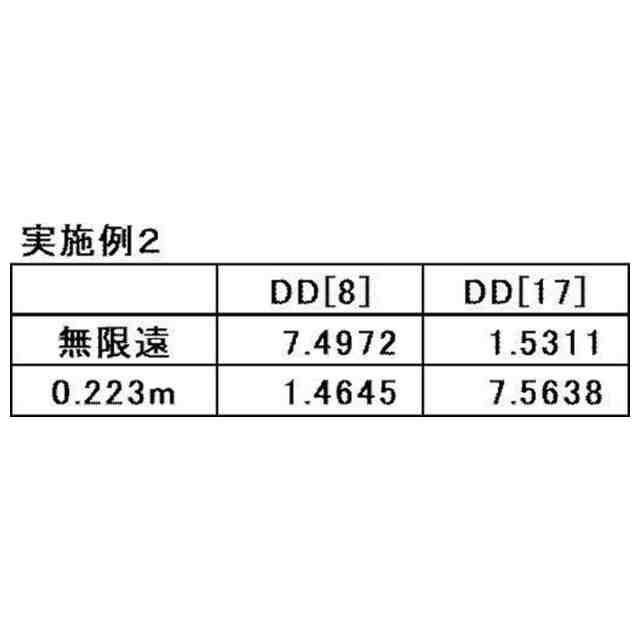

本開示の一態様に係る撮像レンズは、物体側から像側へ順に、正の屈折力を有する第１レンズ群と、絞りと、正の屈折力を有する第２レンズ群と、第３レンズ群とからなり、第３レンズ群は、１枚以上の正レンズと、１枚以上の負レンズとを含み、合焦の際に、第１レンズ群と絞りと第２レンズ群との全体、又は第２レンズ群全体が、フォーカス群として一体的に移動し、かつ第３レンズ群は像面に対して固定され、無限遠物体に合焦した状態における全系の空気換算距離でのバックフォーカスをＢｆ、無限遠物体に合焦した状態における全系の焦点距離をｆ、無限遠物体に合焦した状態における第１レンズ群の最も物体側のレンズ面から第３レンズ群の最も像側のレンズ面までの光軸上の距離と、Ｂｆとの和をＴＴＬ、無限遠物体に合焦した状態における開放ＦナンバーをＦＮｏ、最大像高をＹｍａｘとした場合、下記条件式（１）および（２）を満足する。
０．１＜Ｂｆ／ｆ＜１．２（１）
５＜ＴＴＬ×ＦＮｏ／Ｙｍａｘ＜９．２（２）
【０００７】
上記態様の撮像レンズは、下記条件式（１－３）を満足することが好ましい。
０．４＜Ｂｆ／ｆ＜１（１－３）
【０００８】
上記態様の撮像レンズは、下記条件式（２－１）を満足することが好ましい。
５．５＜ＴＴＬ×ＦＮｏ／Ｙｍａｘ＜９．２（２－１）
【０００９】
無限遠物体に合焦した状態における全系の焦点距離をｆ、第２レンズ群の焦点距離をｆ２とした場合、上記態様の撮像レンズは、下記条件式（３）を満足することが好ましく、下記条件式（３－１）を満足することがより好ましい。
０．２＜ｆ／ｆ２＜２（３）
０．４＜ｆ／ｆ２＜１．８（３－１）
【００１０】
無限遠物体に合焦した状態における全系の焦点距離をｆ、第３レンズ群の焦点距離をｆ３とした場合、上記態様の撮像レンズは、下記条件式（４）を満足することが好ましい。
－０．５＜ｆ／ｆ３＜－０．０５（４）
（【００１１】以降は省略されています）
