公開番号2025095798
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023212097
出願日2023-12-15
発明の名称遊技機
出願人株式会社藤商事
代理人弁理士法人テクノピア国際特許事務所
主分類A63F 7/02 20060101AFI20250619BHJP(スポーツ;ゲーム;娯楽)
要約【課題】不適切な釘調整をし難くする。
【解決手段】遊技機は、遊技球が流下する遊技領域と、所定の位置に配置された所定釘を含む複数の釘が取り付けられた遊技盤と、前記所定釘の近傍に配置された樹脂部材と、を備える遊技機において、前記所定釘は、前記遊技領域として、正面視で前記遊技盤の中心よりも右側に設けられた右遊技領域に配置され、前記樹脂部材は、前記所定釘の頭部の側方を囲うように孔部が形成され、前記孔部は、第1の縁部と第2の縁部を有し、前記所定釘と前記第1の縁部の距離よりも、前記所定釘と前記第2の縁部の距離の方が長くなるように構成されている。
【選択図】図20
特許請求の範囲【請求項１】
遊技球が流下する遊技領域と、
所定の位置に配置された所定釘を含む複数の釘が取り付けられた遊技盤と、
前記所定釘の近傍に配置された樹脂部材と、を備える遊技機において、
前記所定釘は、前記遊技領域として、正面視で前記遊技盤の中心よりも右側に設けられた右遊技領域に配置され、
前記樹脂部材は、前記所定釘の頭部の側方を囲うように孔部が形成され、
前記孔部は、第１の縁部と第２の縁部を有し、
前記所定釘と前記第１の縁部の距離よりも、前記所定釘と前記第２の縁部の距離の方が長くなるように構成された
遊技機。
続きを表示（約 96 文字）【請求項２】
前記樹脂部材は、１本の前記所定釘に対応して一つの前記孔部が設けられ、
前記孔部は前記所定釘と中心位置がずれて配置された
請求項1に記載の遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は遊技機に係るものである。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
遊技機においては、遊技盤に配置された釘が遊技球の衝突等により曲がってしまった場合やホールでの営業上の理由等により釘の調整が行われる。
釘の調整では、例えばハンマーなどの治具を用いて釘の頭部を殴打することにより所定の方向に曲げられる（下記特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１５４５６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところが、ホールによっては釘調整を行う場合に遊技者にとって著しく不利な釘調整を行う場合があり、遊技者の遊技意欲の低下を招来してしまう。
【０００５】
そこで、本発明では、不適切な釘調整をし難くすることを目的とする。
【課題を解決するための手段】
【０００６】
本発明に係る遊技機は、遊技球が流下する遊技領域と、所定の位置に配置された所定釘を含む複数の釘が取り付けられた遊技盤と、前記所定釘の近傍に配置された樹脂部材と、を備える遊技機において、前記所定釘は、前記遊技領域として、正面視で前記遊技盤の中心よりも右側に設けられた右遊技領域に配置され、前記樹脂部材は、前記所定釘の頭部の側方を囲うように孔部が形成され、前記孔部は、第１の縁部と第２の縁部を有し、前記所定釘と前記第１の縁部の距離よりも、前記所定釘と前記第２の縁部の距離の方が長くなるように構成されている。
【発明の効果】
【０００７】
本発明によれば、不適切な釘調整をし難くすることができる。
【図面の簡単な説明】
【０００８】
遊技機の外観を示す斜視図である。
遊技機において前枠を開放したときの斜視図である。

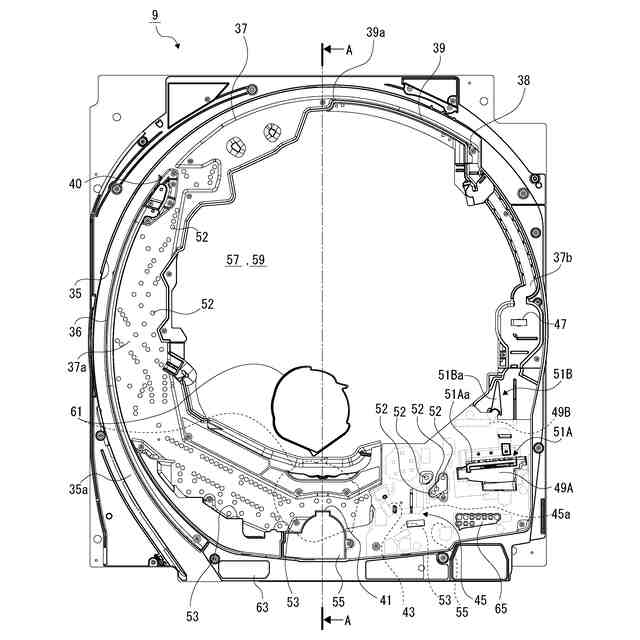

遊技盤の正面図である。

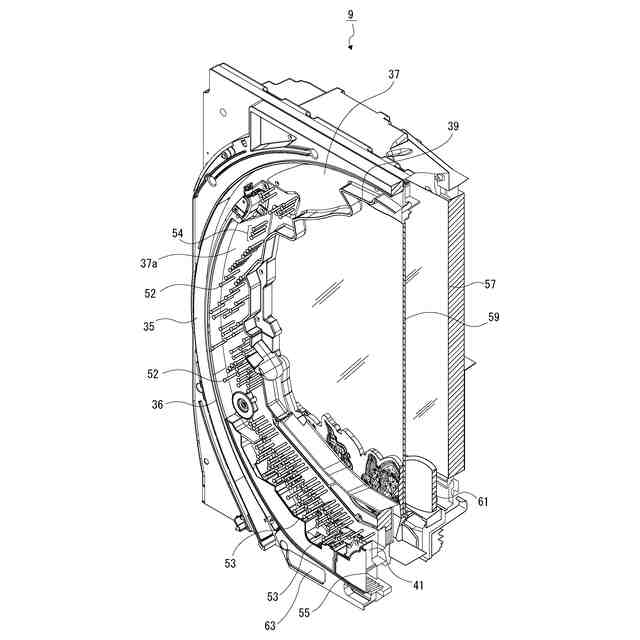

遊技盤の断面斜視図である。
メイン表示器及び第４図柄表示器を説明する図である。

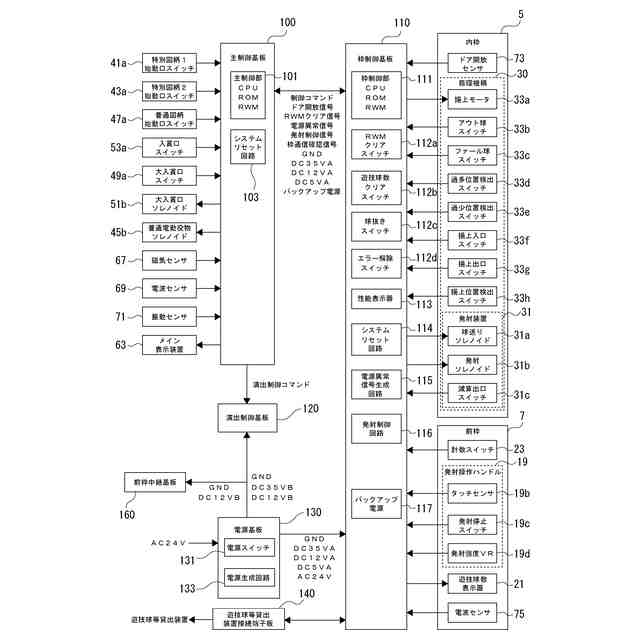

遊技機の制御構成を示すブロック図である。

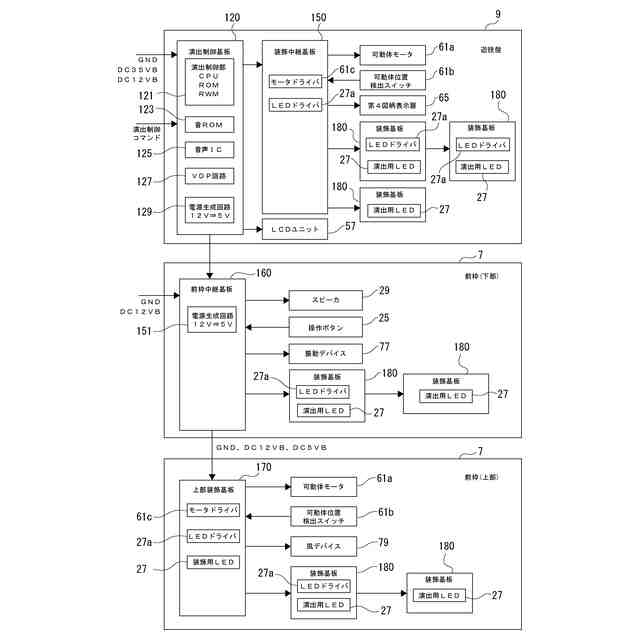

遊技機の制御構成を示すブロック図である。

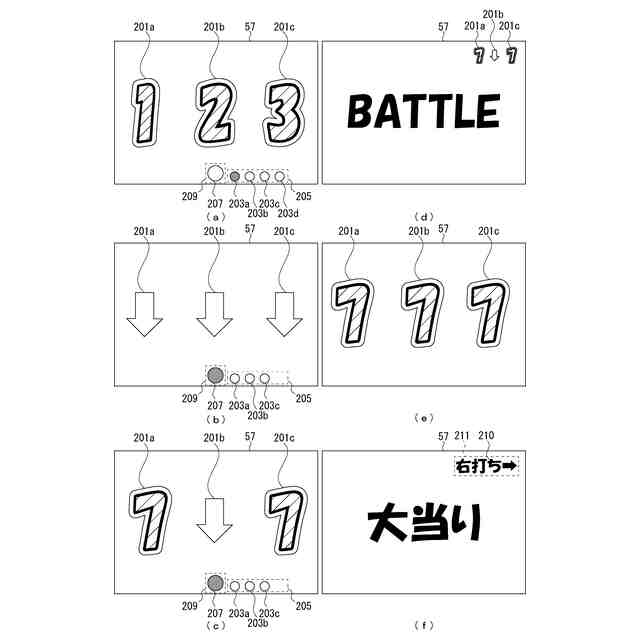

変動演出の一例を説明する図である。

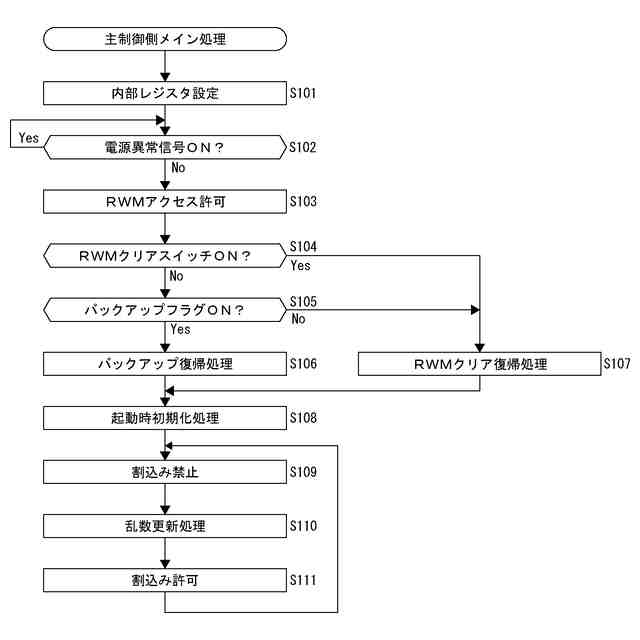

主制御側メイン処理を示したフローチャートである。
主制御側タイマ割込み処理を示したフローチャートである。
枠制御側メイン処理を示したフローチャートである。
枠制御側タイマ割込み処理を示したフローチャートである。
演出制御側メイン処理を示したフローチャートである。
演出制御側タイマ割込み処理を示したフローチャートである。
右遊技領域と保護カバーの一部を示した図である。
曲がった釘が保護カバーの孔部に干渉する様子を示した図である。

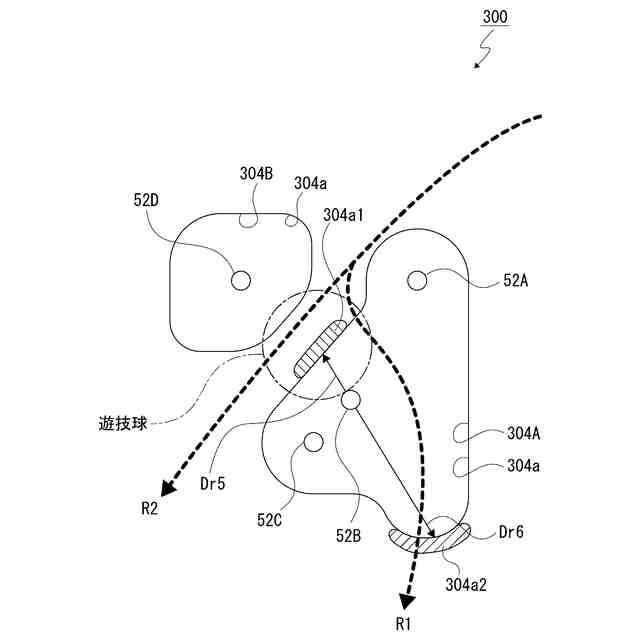

釘と孔部の縁部の距離について説明するための図である。
釘と孔部の縁部の距離について説明するための図である。
釘と孔部の縁部の距離について説明するための図である。
釘と孔部の縁部の距離について説明するための図である。
釘と孔部の縁部の距離について説明するための図である。
釘と孔部の縁部の距離について説明するための図である。
第１変形例についての釘と孔部の縁部の距離について説明するための図である。
第１変形例についての釘と孔部の縁部の距離について説明するための図である。
第２変形例についての釘と孔部の縁部の距離について説明するための図である。
第２変形例についての釘と孔部の縁部の距離について説明するための図である。
第３変形例についての釘と孔部の縁部の距離について説明するための図である。
第４変形例についての釘と孔部の縁部の距離について説明するための図である。
釘と調整抑制部についての一つ目の接触態様を説明するための図である。
釘と調整抑制部についての二つ目の接触態様を説明するための図である。
釘と調整抑制部についての三つ目の接触態様を説明するための図である。
孔部を塞ぐシール部材を貼付する例についての図である。
シール部材における糊の付着部分を説明するための図である。
可動部近傍に設けられた解消孔を説明するための図である。
保護カバーに設けられた作業孔を説明するための図である。
第２特別電動役物の可動片を分解して示す右遊技領域についての図である。
可動片に対応して設けられた意匠の一例を示す図である。
可動片に対応して設けられた意匠の別の例を示す図である。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照し、本発明に係る実施形態を次の順序で説明する。
＜１．遊技機の構造＞
＜２．遊技機の制御構成＞
［２．１主制御基板］
［２．２枠制御基板］
［２．３電源基板］
［２．４演出制御基板等］
＜３．動作の概要説明＞
［３．１遊技状態］
［３．２特別図柄変動表示ゲーム］
［３．３大当り遊技］
［３．４普通図柄変動表示ゲーム］
［３．５演出の一例］
＜４．主制御基板の処理＞
［４．１主制御側メイン処理］
［４．２主制御側タイマ割込み処理］
＜５．枠制御基板の処理＞
［５．１枠制御側メイン処理］
［５．２枠制御側タイマ割込み処理］
＜６．演出制御基板の処理＞
［６．１演出制御側メイン処理］
［６．２演出制御側タイマ割込み処理］
＜７．保護カバーの構成＞
＜８．保護カバーと釘についての変形例＞
［８．１第１変形例］
［８．２第２変形例］
［８．３第３変形例］
［８．４第４変形例］
＜９．釘と調整抑制部の接触態様＞
＜１０．その他＞
＜１１．回動部材の配置＞
＜１２．まとめ＞
【００１０】
＜１．遊技機の構造＞

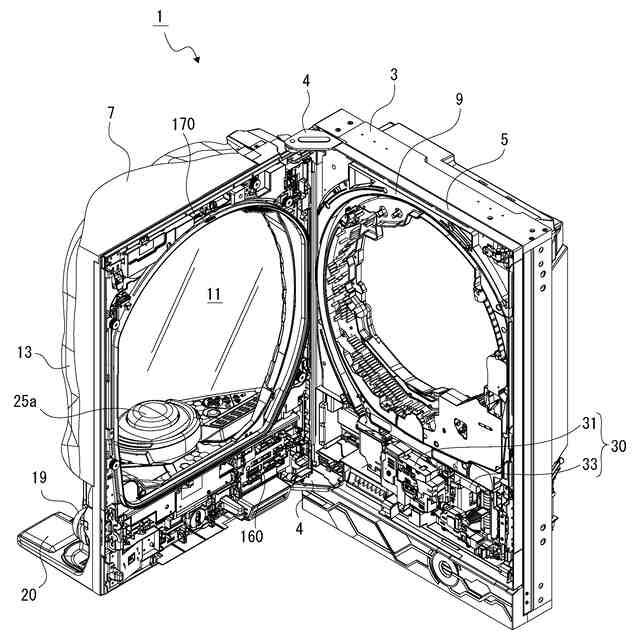

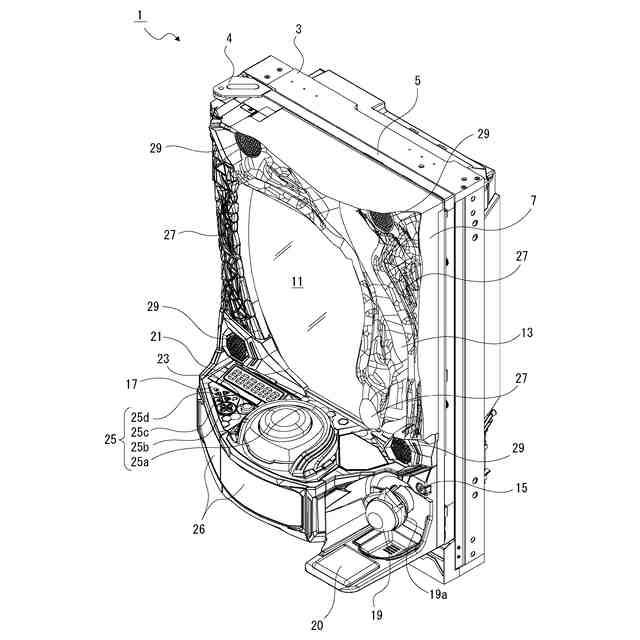

図１及び図２を参照して、本発明に係る実施形態としての遊技機１の全体構造について説明する。図１は、本発明に係る実施形態の遊技機１の外観を示す斜視図であり、図２は、実施形態の遊技機１において前枠７を開放したときの斜視図である。
なお、以下では、遊技機１に正対した遊技者から見て右方向を遊技機１の右方向とし、遊技機１に正対した遊技者から見て左方向を遊技機１の左方向とする。また、鉛直上方向を遊技機１の上方向とし、鉛直下方向を遊技機１の下方向とする。また、遊技機１から正対した遊技者に向かう方向を遊技機１の前方向とし、正対した遊技者から遊技機１に向かう方向を遊技機１の後方向とする。そして、遊技機１の左右方向は、遊技機１の幅方向と同じことを意味する。
（【００１１】以降は省略されています）
