公開番号2025101440
公報種別公開特許公報(A)
公開日2025-07-07
出願番号2023218283
出願日2023-12-25
発明の名称遊技機
出願人株式会社藤商事
代理人弁理士法人テイクオフ
主分類A63F 7/02 20060101AFI20250630BHJP(スポーツ;ゲーム;娯楽)
要約【課題】画像表示演出を中心とする演出制御の改善によってより効果的な演出を実行することが可能な遊技機を提供する。
【解決手段】信頼度示唆情報を出力する特定演出を実行可能とし、信頼度示唆情報は、第1,第2.第3信頼度示唆情報を含み、特定演出は、リーチ状態となる前/後に実行可能なリーチ前/後特定演出を含み、リーチ前特定演出は、第3信頼度示唆情報を含む複数の何れかを出力可能なリーチ前第1特定演出と、第1/第2信頼度示唆情報を含むが第3信頼度示唆情報を含まない複数の何れかを出力可能なリーチ前第2特定演出とを含み、リーチ後特定演出は、第3信頼度示唆情報を含む複数の何れかを出力可能なリーチ後第1特定演出を含み、リーチ前第1特定演出よりもリーチ前第2特定演出の方が多く、リーチ前第1特定演出よりもリーチ後第1特定演出の方が多くなるように構成する。
【選択図】図89
特許請求の範囲【請求項１】
遊技者に利益を付与するか否かを抽選する抽選手段と、
前記抽選手段による抽選結果に基づいて図柄を変動表示すると共に前記利益を付与する場合には前記図柄を特定態様で停止させる図柄表示手段とを備え、
所定事象の出現に関する信頼度を示唆する信頼度示唆情報を出力する特定演出を実行可能な
遊技機において、
前記信頼度示唆情報は、
第１信頼度示唆情報と、
該第１信頼度示唆情報よりも高い信頼度に対応する第２信頼度示唆情報と、
該第２信頼度示唆情報よりも高い信頼度に対応する第３信頼度示唆情報と、を含み、
前記特定演出は、
前記図柄がリーチ状態となる前に実行可能なリーチ前特定演出と、
前記図柄がリーチ状態となった後に実行可能なリーチ後特定演出と、を含み、
前記リーチ前特定演出は、
前記第３信頼度示唆情報を含む複数の前記信頼度示唆情報の何れかを出力可能なリーチ前第１特定演出と、
前記第１信頼度示唆情報又は前記第２信頼度示唆情報を含むが前記第３信頼度示唆情報を含まない複数の前記信頼度示唆情報の何れかを出力可能なリーチ前第２特定演出と、を含み、
前記リーチ後特定演出は、
前記第３信頼度示唆情報を含む複数の前記信頼度示唆情報の何れかを出力可能なリーチ後第１特定演出を含み、
前記リーチ前第１特定演出の数よりも前記リーチ前第２特定演出の数の方が多く、
前記リーチ前第１特定演出の数よりも前記リーチ後第１特定演出の数の方が多くなるように構成した
ことを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、パチンコ機等の遊技機に関するものである。
続きを表示（約 6,500 文字）【背景技術】
【０００２】
パチンコ機等の遊技機では、遊技状態に応じて、液晶表示手段等の画像表示手段への画像表示を中心とする各種演出を実行可能となっている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－０３０９１２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
この種の遊技機においては、画像表示手段に任意のアニメーション、その他の画像を表示するだけでなく、これにＬＥＤ発光や音声出力を組み合わせることで、演出効果を高め、演出を多様化しているが、画像表示演出そのものについても、或いは他の演出手段との組み合わせについても、演出効果の更なる向上を目指して改善の余地はあるものと考えられる。
本発明は上記事情に鑑みてなされたものであり、画像表示演出を中心とする演出制御の改善によってより効果的な演出を実行することが可能な遊技機を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明は、遊技者に利益を付与するか否かを抽選する抽選手段と、前記抽選手段による抽選結果に基づいて図柄を変動表示すると共に前記利益を付与する場合には前記図柄を特定態様で停止させる図柄表示手段とを備え、所定事象の出現に関する信頼度を示唆する信頼度示唆情報を出力する特定演出を実行可能な遊技機において、前記信頼度示唆情報は、第１信頼度示唆情報と、該第１信頼度示唆情報よりも高い信頼度に対応する第２信頼度示唆情報と、該第２信頼度示唆情報よりも高い信頼度に対応する第３信頼度示唆情報と、を含み、前記特定演出は、前記図柄がリーチ状態となる前に実行可能なリーチ前特定演出と、前記図柄がリーチ状態となった後に実行可能なリーチ後特定演出と、を含み、前記リーチ前特定演出は、前記第３信頼度示唆情報を含む複数の前記信頼度示唆情報の何れかを出力可能なリーチ前第１特定演出と、前記第１信頼度示唆情報又は前記第２信頼度示唆情報を含むが前記第３信頼度示唆情報を含まない複数の前記信頼度示唆情報の何れかを出力可能なリーチ前第２特定演出と、を含み、前記リーチ後特定演出は、前記第３信頼度示唆情報を含む複数の前記信頼度示唆情報の何れかを出力可能なリーチ後第１特定演出を含み、前記リーチ前第１特定演出の数よりも前記リーチ前第２特定演出の数の方が多く、前記リーチ前第１特定演出の数よりも前記リーチ後第１特定演出の数の方が多くなるように構成したものである。
【発明の効果】
【０００６】
本発明によれば、画像表示演出を中心とする演出制御が改善され、より効果的な演出を実行することが可能となる。
【図面の簡単な説明】
【０００７】
第１実施例のパチンコ機を示す斜視図である。

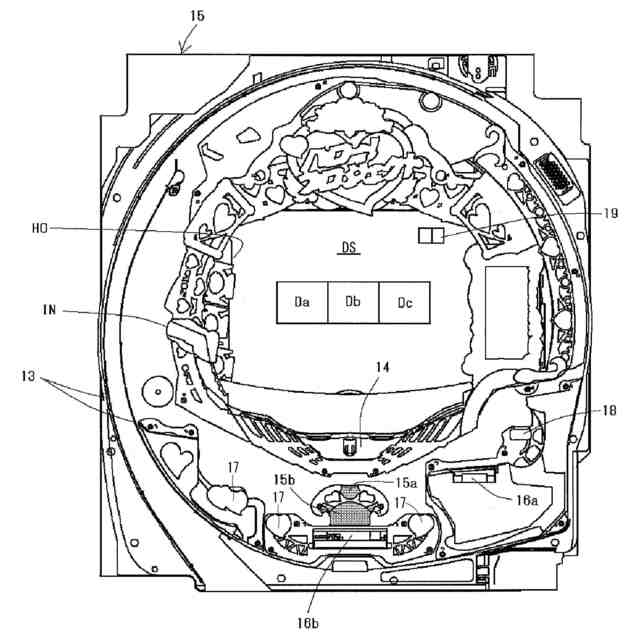

図１の遊技機の遊技領域を示す正面図である。

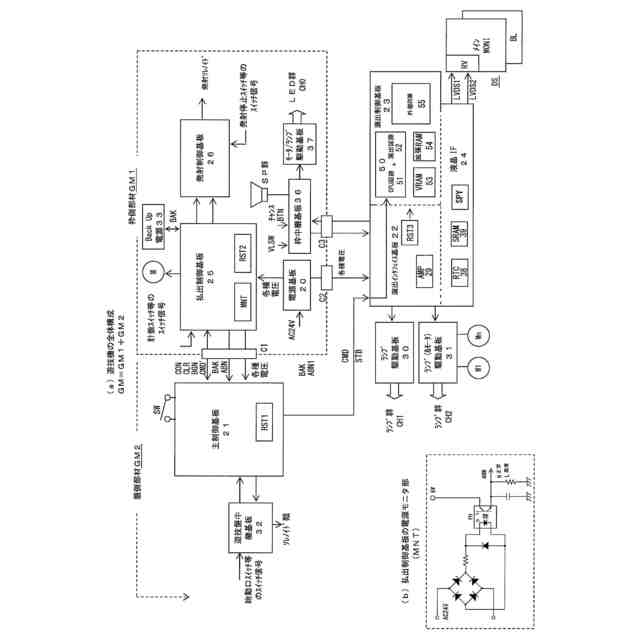

図１の遊技機の全体回路構成を示すブロック図である。

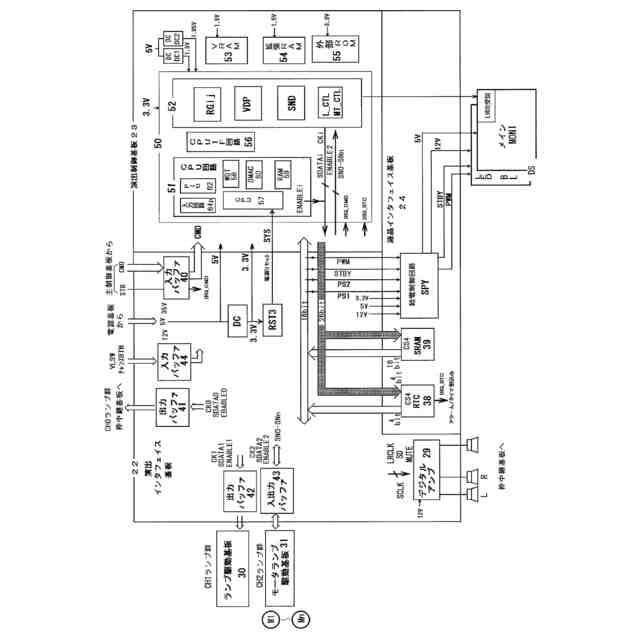

演出インタフェイス基板と、演出制御基板と、液晶インタフェイス基板の内部構成を図示したものである。

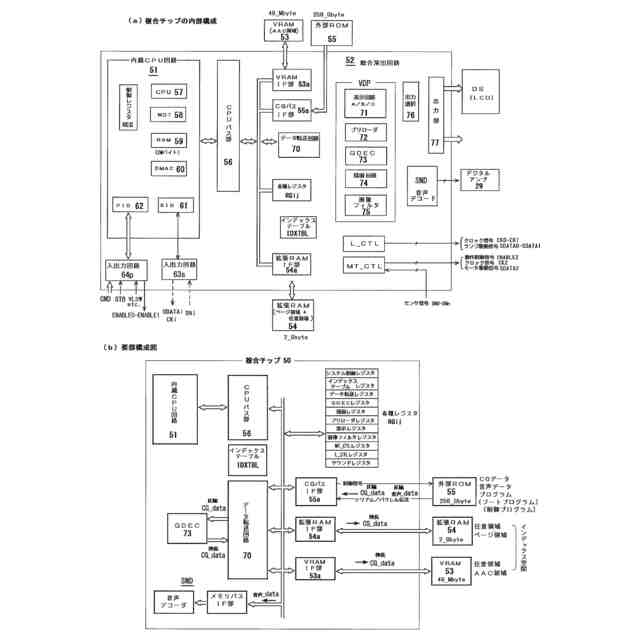

複合チップについて、これに関連する回路素子も含めて図示した回路ブロック図である。
インデックス空間と、仮想描画空間を説明する図面である。

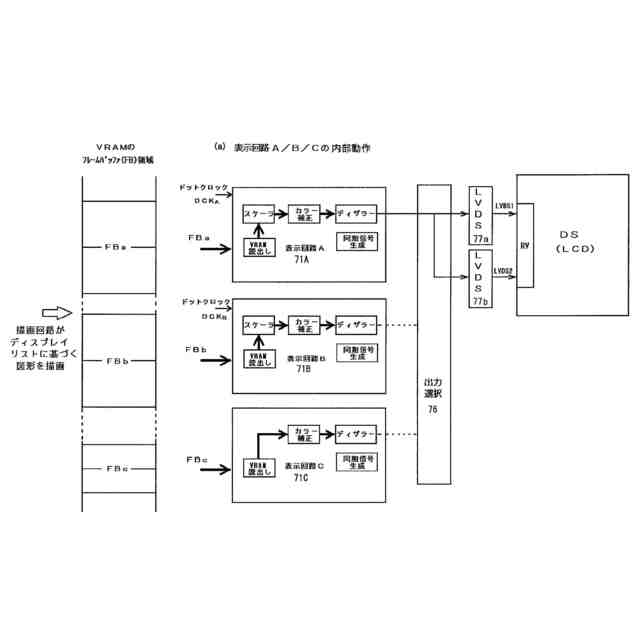

表示回路を説明する図面である。

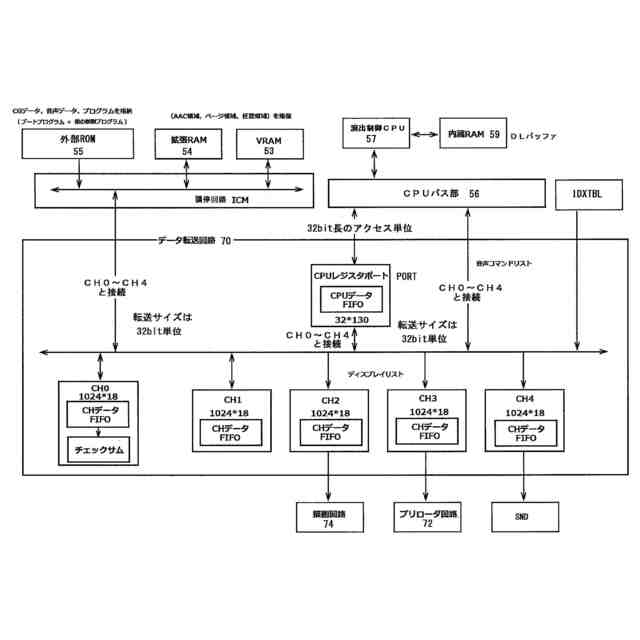

データ転送回路の内部構成を説明する図面である。
ディスプレイリストや音声コマンドリストの転送動作を説明する図面である。
ディスプレイリストに基づくフィルタ処理を説明する図面である。
ＩＰＢストリーム動画の再生手順を説明する図面である。
音声処理部の内部構成と、制御手順を説明する図面である。
描画回路の描画パイプライン処理を説明する図面である。
描画パイプライン工程の全部又は一部を利用する各種の描画モードを説明する工程図である。
プリロード動作を含まない演出制御ＣＰＵの制御動作を説明するフローチャートである。
図１５の一部を説明するフローチャートである。
プリロード動作を含む演出制御ＣＰＵの制御動作を説明するフローチャートである。
表示装置による演出表示の一例を示す図である。
ミニ図柄の変動を示す説明図である。
予告演出の種類と大当り信頼度の設定内容を示す図である。
ステップアップ予告演出の全体構成を示す図である。
ステップアップ予告演出の第３後半演出及び第５後半演出の種類を示す図である。
ステップアップ予告演出の具体例の概要を示す図である。
ステップアップ予告演出の具体例のうち、高明度演出ＷＯ１１の開始時点から高明度演出ＷＯ１２が終了して装飾図柄の変動画面に移行するまでの期間における画像変化の詳細を示す図（その１）である。
ステップアップ予告演出の具体例のうち、高明度演出ＷＯ１１の開始時点から高明度演出ＷＯ１２が終了して装飾図柄の変動画面に移行するまでの期間における画像変化の詳細を示す図（その２）である。
ステップアップ予告演出の具体例のうち、高明度演出ＷＯ１１の開始時点から高明度演出ＷＯ１２が終了して装飾図柄の変動画面に移行するまでの期間における画像変化の詳細を示す図（その３）である。
リーチ予告演出の演出態様の種類を示す図である。
リーチ予告演出の具体例の概要を示す図である。
リーチ予告演出の具体例のうち、高明度演出ＷＯ２１の開始時点から装飾図柄の変動画面に移行するまでの期間における画像変化の詳細を示す図（その１）である。
リーチ予告演出の具体例のうち、高明度演出ＷＯ２１の開始時点から装飾図柄の変動画面に移行するまでの期間における画像変化の詳細を示す図（その２）である。
リーチ予告演出の具体例のうち、高明度演出ＷＯ２１の開始時点から装飾図柄の変動画面に移行するまでの期間における画像変化の詳細を示す図（その３）である。
ボタン予告演出１の具体例の概要を示す図である。
ボタン予告演出１の具体例のうち、ボタン導入演出ＢＡ０における画像変化の詳細を示す図である。
ボタン予告演出１の具体例のうち、高明度演出ＷＯ３１における画像変化の詳細を示す図である。
ボタン予告演出１の具体例のうち、高明度演出ＷＯ３２から高明度演出ＷＯ３３における画像変化の詳細を示す図である。
セリフ予告演出１の種類とその内容、セリフ内容と表示色、キャラクタの種類を示す図である。
セリフ予告演出１の具体例の概要を示す図である。
セリフ予告演出１の具体例のうち、高明度演出ＷＯ４１の開始時点から高明度演出ＷＯ４２の終了時点までの期間における画像変化の詳細を示す図（その１）である。
セリフ予告演出１の具体例のうち、高明度演出ＷＯ４１の開始時点から高明度演出ＷＯ４２の終了時点までの期間における画像変化の詳細を示す図（その２）である。
セリフ予告演出１の具体例のうち、高明度演出ＷＯ４１の開始時点から高明度演出ＷＯ４２の終了時点までの期間における画像変化の詳細を示す図（その３）である。
疑似連予告演出の具体例の概要を示す図である。
疑似連予告演出の具体例のうち、第１疑似連前半演出ＰＦ１Ａから高明度演出ＷＯ５１を経て第１疑似連後半演出ＰＦ１Ｂが開始するまでの期間における画像変化の詳細を示す図である。
疑似連予告演出の具体例のうち、第２疑似連前半演出ＰＦ２Ａから高明度演出ＷＯ５２を経て第２疑似連後半演出ＰＦ２Ｂが開始するまでの期間における画像変化の詳細を示す図である。
ボタン予告演出２の具体例の概要を示す図である。
ボタン予告演出２の具体例のうち、ボタン煽り演出ＢＢ１における画像変化の詳細を示す図（その１）である。
ボタン予告演出２の具体例のうち、ボタン煽り演出ＢＢ１における画像変化の詳細を示す図（その２）である。
ボタン予告演出２の具体例のうち、ボタン煽り演出ＢＢ１における画像変化の詳細を示す図（その３）である。
割込み予告演出の演出態様の種類を示す図である。
割込み予告演出の具体例の概要を示す図である。
割込み予告演出の具体例のうち、高明度演出ＷＯ７１の開始時点から高明度演出ＷＯ７３の終了時点までの期間における画像変化の詳細を示す図（その１）である。
割込み予告演出の具体例のうち、高明度演出ＷＯ７１の開始時点から高明度演出ＷＯ７３の終了時点までの期間における画像変化の詳細を示す図（その２）である。
割込み予告演出の具体例のうち、高明度演出ＷＯ７１の開始時点から高明度演出ＷＯ７３の終了時点までの期間における画像変化の詳細を示す図（その３）である。
セリフ予告演出２の具体例の概要を示す図である。
セリフ予告演出２の具体例のうち、キャラクタ登場演出ＳＢ１からセリフ出力演出ＳＢ３までの期間における画像変化の詳細を示す図（その１）である。
セリフ予告演出２の具体例のうち、キャラクタ登場演出ＳＢ１からセリフ出力演出ＳＢ３までの期間における画像変化の詳細を示す図（その２）である。
セリフ予告演出３の演出態様の種類を示す図である。
セリフ予告演出３の具体例の概要を示す図である。
セリフ予告演出３の具体例のうち、導入演出ＳＣ１の終盤からセリフ演出ＳＣ２を経て図柄変動画面に至る期間における画像変化の詳細を示す図（その１）である。
セリフ予告演出３の具体例のうち、導入演出ＳＣ１の終盤からセリフ演出ＳＣ２を経て図柄変動画面に至る期間における画像変化の詳細を示す図（その２）である。
セリフ予告演出４の演出態様の種類を示す図である。
セリフ予告演出４の具体例の概要を示す図である。
セリフ予告演出４の具体例のうち、導入演出ＳＤ１の終盤からセリフ演出ＳＤ２を経て図柄変動画面に至る期間における画像変化の詳細を示す図（その１）である。
セリフ予告演出４の具体例のうち、導入演出ＳＤ１の終盤からセリフ演出ＳＤ２を経て図柄変動画面に至る期間における画像変化の詳細を示す図（その２）である。
告知予告演出の演出態様の種類を示す図である。
告知予告演出の具体例の概要を示す図である。
告知予告演出の具体例のうち、告知表示演出ＡＮ２の期間における画像変化の詳細を示す図（通常遊技状態中に実行される場合）である。
告知予告演出の具体例のうち、告知表示演出ＡＮ２の期間における画像変化の詳細を示す図（特別遊技状態中（高確率状態中等）に実行される場合）である。
レベルアップ予告演出のレベル表示画像の種類を示す図である。
レベルアップ予告演出におけるレベル表示画像の出現パターンを示す図である。
レベルアップ予告演出の具体例の概要を示す図である。
告知予告演出の具体例のうち、第１レベル演出ＬＶ１から第３レベル演出ＬＶ３の期間における画像変化の詳細を示す図（その１）である。
告知予告演出の具体例のうち、第１レベル演出ＬＶ１から第３レベル演出ＬＶ３の期間における画像変化の詳細を示す図（その２）である。
信頼度示唆演出の具体例の概要を示す図である。
信頼度示唆演出の具体例のうち、第１文字列開始演出ＰＲ１から第２セリフ出力演出ＰＲ４までの期間における画像変化の詳細を示す図（その１）である。
信頼度示唆演出の具体例のうち、第１文字列開始演出ＰＲ１から第２セリフ出力演出ＰＲ４までの期間における画像変化の詳細を示す図（その２）である。
リーチタイトル表示演出の具体例の概要を示す図である。
リーチタイトル表示演出の具体例のうち、タイトル表示開始演出ＴＳ１からタイトル報知演出ＴＳまでの期間における画像変化の詳細を示す図である。
操作演出の具体例の概要を示す図である。
操作演出の具体例のうち、操作表示開始演出ＢＣ１から操作促進演出ＢＣ２までの期間における画像変化の詳細を示す図である。
リーチ発展演出の具体例の概要を示す図である。
リーチ発展演出の具体例のうち、高明度演出ＷＯＢ１の期間における画像変化の詳細を示す図（その１）である。
リーチ発展演出の具体例のうち、高明度演出ＷＯＢ１の期間における画像変化の詳細を示す図（その２）である。
リーチ発展演出の具体例のうち、高明度演出ＷＯＢ１の期間における画像変化の詳細を示す図（その３）である。
セリフ予告演出３、セリフ予告演出４、告知予告演出のタイムチャートを比較した図（前半）である。
セリフ予告演出３、セリフ予告演出４、告知予告演出のタイムチャートを比較した図（後半）である。
セリフ予告演出４と告知予告演出との比較において、赤色に対応する表示画像の各出現率と、金色に対応する表示画像の各出現率の関係を示す図である。
リーチ前に実行するセリフ予告演出１，告知予告演出とリーチ後に実行するセリフ予告演出４，セリフ予告演出３の比較において、金色に対応する表示画像の各大当り信頼度の関係を示す図である。
第２実施例において、リーチ前のセリフ予告演出１とリーチ後のセリフ予告演出４との間で青色に対応するバリエーションと赤色に対応するバリエーションを比較した図である。
第３実施例において、リーチ前に実行可能な全ての予告演出と、リーチ後に実行可能な全ての予告演出との間で出現可能なバリエーションの種類を比較した図である。
第４実施例において、出現可能な全ての予告演出における信頼度色毎のバリエーション数を示す図である。
高明度画像のその他の例を示す説明図である。
【発明を実施するための最良の形態】
【０００８】
以下、第１実施例に基づいて本発明を詳細に説明する。図１は、本実施例のパチンコ機ＧＭを示す斜視図である。このパチンコ機ＧＭは、島構造体に着脱可能に装着される矩形枠状の木製外枠１と、外枠１に固着されたヒンジ２を介して開閉可能に枢着される内枠３とで構成されている。この内枠３には、遊技盤５が、裏側からではなく、表側から着脱自在に装着され、その前側には、ガラス扉６と前面板７とが夫々開閉自在に枢着されている。なお、本明細書では、ガラス扉６と前面板７を総称して前扉部材と称する。そして、前扉部材（ガラス扉６や前面板７）が枢着された状態の内枠３を遊技枠と称することがある。
【０００９】
ガラス扉６の外周には、ＬＥＤランプなどによる電飾ランプが配置されている。一方、ガラス扉６の上部左右位置と下側には、全３個のスピーカが配置されている。上部に配置された２個のスピーカは、各々、左右チャンネルＲ，Ｌの音声を出力し、下側のスピーカは低音を出力するよう構成されている。
【００１０】
前面板７には、発射用の遊技球を貯留する上皿８が装着され、内枠３の下部には、上皿８から溢れ出し又は抜き取った遊技球を貯留する下皿９と、発射ハンドル１０とが設けられている。発射ハンドル１０は発射モータと連動しており、発射ハンドル１０の回動角度に応じて動作する打撃槌によって遊技球が発射される。
（【００１１】以降は省略されています）
