公開番号2025094895
公報種別公開特許公報(A)
公開日2025-06-25
出願番号2024174425
出願日2024-10-03
発明の名称遊技機
出願人株式会社ニューギン
代理人個人,個人
主分類A63F 7/02 20060101AFI20250618BHJP(スポーツ;ゲーム;娯楽)
要約【課題】従来にない画像の表示方法によって遊技興趣を向上させることができる遊技機を提供する。
【解決手段】画像表示部に係る表示領域内に、特定画像を表示可能であり、画像表示部に係る表示領域内に、第一表示領域を有し得、第一表示領域の外縁である第一境界の内側に、第二境界を有し得、第二境界の内側である第二表示領域において、特定画像を視認可能であり、特定条件が充足されたときには、第一表示領域の面積が変化せずに、第二表示領域の面積が変化し得る。
【選択図】図14
特許請求の範囲【請求項１】
画像表示部を備えた遊技機であって、
前記画像表示部に係る表示領域内に、特定画像を表示可能であり、
前記画像表示部に係る表示領域内に、第一表示領域を有し得、
前記第一表示領域の外縁である第一境界の内側に、第二境界を有し得、
前記第二境界の内側である第二表示領域において、前記特定画像を視認可能であり、
特定条件が充足されたときには、前記第一表示領域の面積が変化せずに、前記第二表示領域の面積が変化し得る、
ことを特徴とする遊技機。
続きを表示（約 180 文字）【請求項２】
請求項１に記載の遊技機であって、
終了条件が充足されたときには、前記画像表示部に係る表示領域内に第三表示領域を有し得、
前記第三表示領域の外縁である第三境界の内側に、第四境界を有し得、
前記第四境界の内側である第四表示領域において、前記特定画像と同一または異なる所定画像を視認可能である、
ことを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、パチンコ機やスロットマシン等の遊技機に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
パチンコ機やスロットマシン等の遊技機には、画像表示装置を備え、画像表示装置に係る表示領域に画像を表示させるものがある。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－０３６４９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
昨今では、このような画像表示装置を備えた遊技機が一般的であり、単に画像を表示させるだけでは、目新しさがなく、遊技興趣の向上の観点で改善の余地がある。
【０００５】
よって、本発明は、上記の課題に鑑みてなされたものであり、従来にない画像の表示方法によって遊技興趣を向上させることができる遊技機を提供するものである。
【課題を解決するための手段】
【０００６】
本発明によれば、画像表示部を備えた遊技機であって、前記画像表示部に係る表示領域内に、特定画像を表示可能であり、前記画像表示部に係る表示領域内に、第一表示領域を有し得、前記第一表示領域の外縁である第一境界の内側に、第二境界を有し得、前記第二境界の内側である第二表示領域において、前記特定画像を視認可能であり、特定条件が充足されたときには、前記第一表示領域の面積が変化せずに、前記第二表示領域の面積が変化し得る、ことを特徴とする遊技機が提供される。
【発明の効果】
【０００７】
本発明によれば、従来にない画像の表示方法によって遊技興趣を向上させることができる遊技機が提供される。
【図面の簡単な説明】
【０００８】

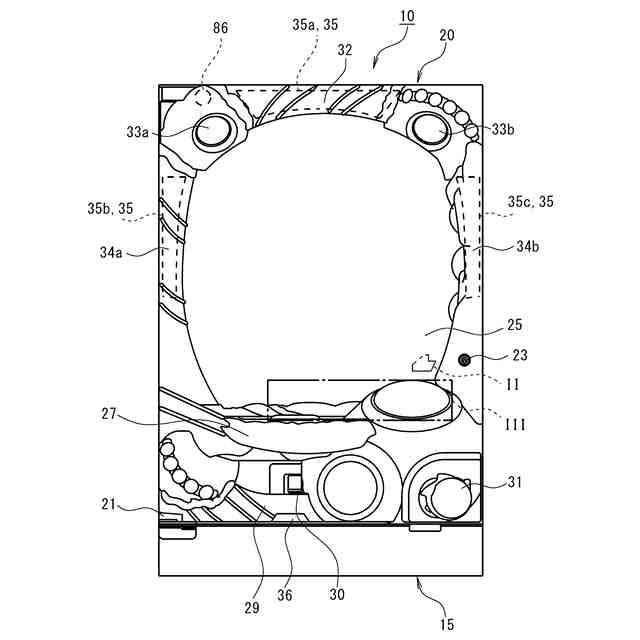

図１は、遊技機の正面図である。

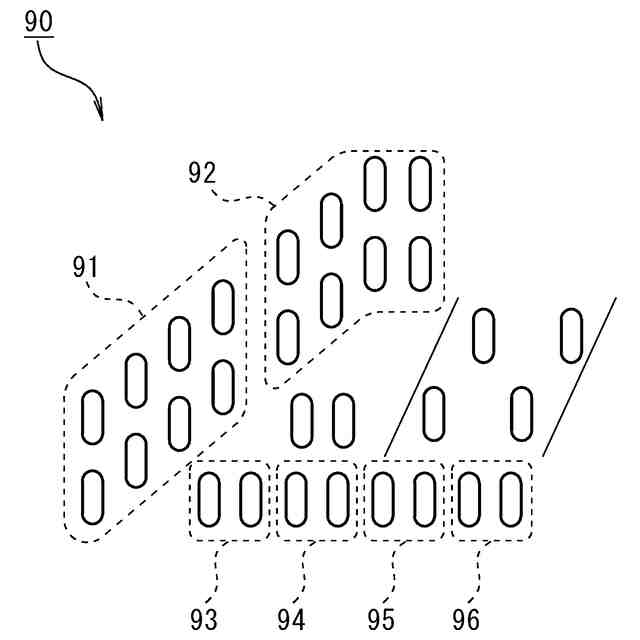

図２は、図１に示す領域ＩＩに配設される図柄表示装置を示す図である。

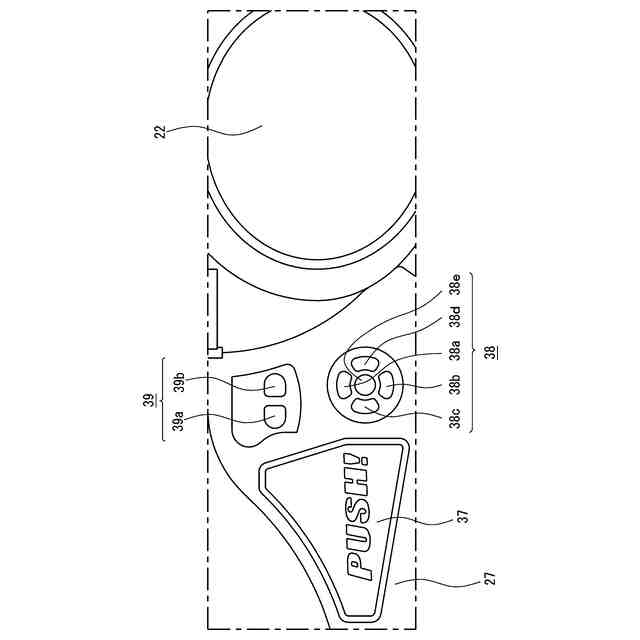

図３は、図１に示す領域ＩＩＩに配設される操作ボタン群およびその周辺を示す鳥瞰図である。

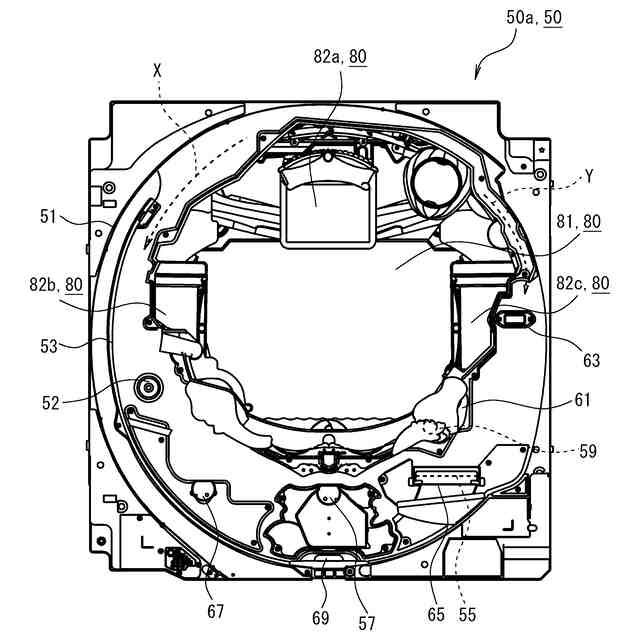

図４は、遊技機内に設置される遊技盤を示す図である。

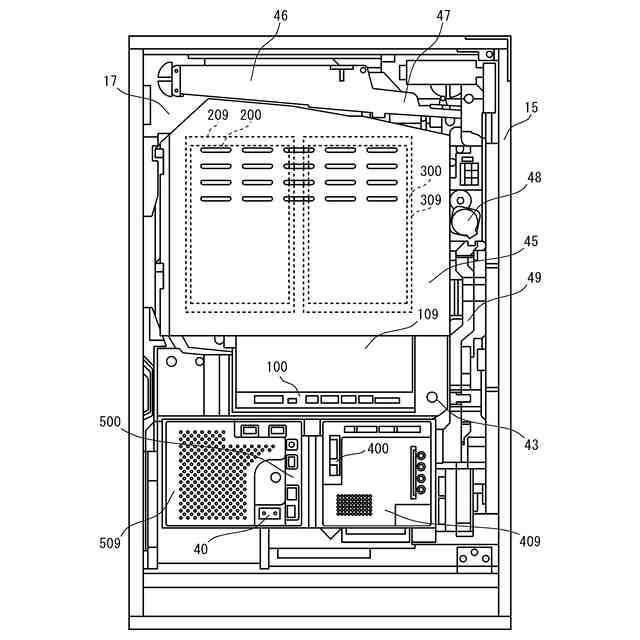

図５は、遊技機の背面図である。
図６は、遊技機が備える制御構成を示すブロック図である。

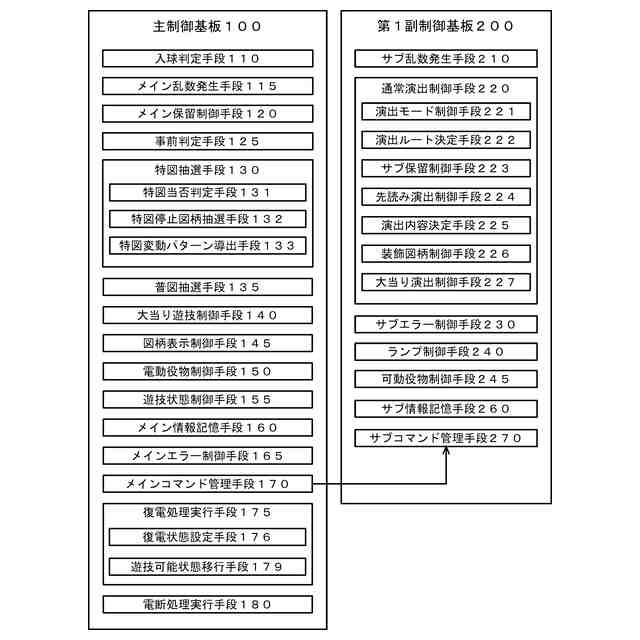

図７は、遊技機が備える機能構成を示すブロック図である。

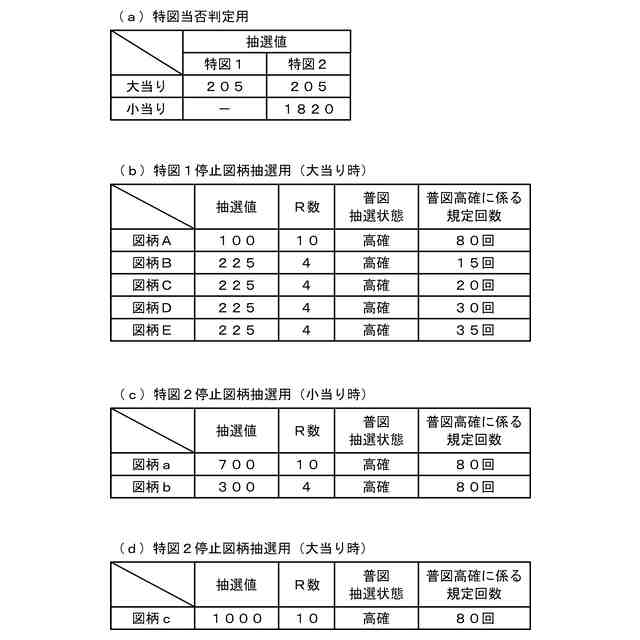

図８（ａ）は、特図当否判定用の抽選テーブルを模式的に示す図であり、図８（ｂ）は、特図１に係る特図当否判定において大当りが導出された場合に用いられる停止図柄抽選用の抽選テーブルを模式的に示す図であり、図８（ｃ）は、特図２に係る特図当否判定において小当りが導出された場合に用いられる停止図柄抽選用の抽選テーブルを模式的に示す図であり、図８（ｄ）は、特図２に係る特図当否判定において大当りが導出された場合に用いられる停止図柄抽選用の抽選テーブルを模式的に示す図である。

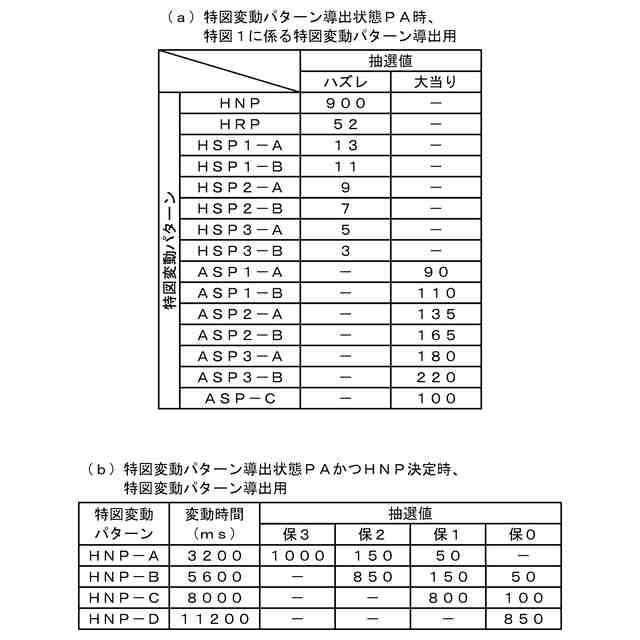

図９（ａ）は、特図変動パターン導出状態ＰＡ時の特図１に係る図柄変動で用いられる特図変動パターン抽選テーブルを模式的に示す図であり、図９（ｂ）は、特図変動パターン導出状態ＰＡ時の特図１に係る図柄変動において特図変動パターンＨＮＰが決定された場合に用いられる特図変動パターン抽選テーブルを模式的に示す図である。
図１０（ａ）は、特図変動パターン導出状態ＰＢ時の特図２に係る図柄変動で用いられる特図変動パターン抽選テーブルを模式的に示す図であり、図１０（ｂ）は、特図変動パターン導出状態ＰＢ時の特図２に係る図柄変動において特図変動パターンＨＮＰが決定された場合に用いられる特図変動パターン抽選テーブルを模式的に示す図である。
図１１（ａ）は、特図変動パターン導出状態ＰＣ時の特図２に係る図柄変動で用いられる特図変動パターン抽選テーブルを模式的に示す図であり、図１１（ｂ）は、特図変動パターン導出状態ＰＣ時の特図２に係る図柄変動において特図変動パターンＨＮＰが決定された場合に用いられる特図変動パターン抽選テーブルを模式的に示す図である。
図１２（ａ）は、特図変動パターン導出状態の遷移を示す状態遷移図であり、図１２（ｂ）は、特図変動パターン導出状態ごとの平均変動時間の関係を示す図である。
図１３は、時短回数獲得演出の実行期間を示す図である。

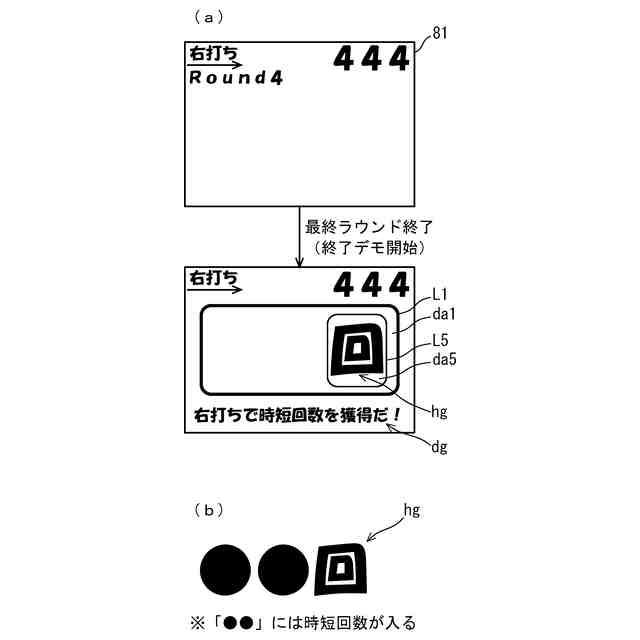

図１４（ａ）は、時短回数獲得演出の導入パートの表示例を示す図であり、図１４（ｂ）は、回数報知画像の表示例を示す図である。
図１５は、時短回数獲得演出の獲得パートの表示例を示す図である。
図１６は、時短回数獲得演出制御処理のフローを示す図である。
図１７（ａ）は、第２表示領域に係る変化パターン抽選に用いられる抽選テーブルを模式的に示す図であり、図１７（ｂ）は、第２表示領域の面積が縮小する際の表示例を示す図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態について、図面を用いて説明する。なお、すべての図面において、同様の構成要素には同一の符号を付し、適宜に説明を省略する。また、以下の説明では、「前」「後」「左」「右」「上」「下」とは、特に断りのない限り、図１に示すように遊技機１０を正面側（遊技者側）から見た状態で指称するものとする。
なお、以降の説明における「有利（有利度）」とは、遊技者に対して有利であることを指し、さらに、特に断りがない限り、いわゆるプレミア画像等の演出面を除き、賞球（遊技媒体）の獲得量（遊技球の払い出しに限らず、メダルの払い出しを含む）に関して有利であることを指す。
【００１０】
＜本発明の特徴について＞
本実施形態における遊技機１０の詳細を説明する前に、本実施形態に記載されている発明（本発明）の特徴を説明する。
なお、当該特徴を説明するにあたり、括弧内の構成は、直前の構成に対応する本実施形態の構成を例示したものであり、当該説明以降の遊技機１０の説明においても同様の用途で括弧内に構成を記載する場合がある。
（【００１１】以降は省略されています）
