公開番号2025093211
公報種別公開特許公報(A)
公開日2025-06-23
出願番号2023208816
出願日2023-12-11
発明の名称遊技機
出願人株式会社サンセイアールアンドディ
代理人個人
主分類A63F 7/02 20060101AFI20250616BHJP(スポーツ;ゲーム;娯楽)
要約【課題】興趣性が高い演出を実行可能な遊技機を提供すること。
【解決手段】遊技機は、動作可能な演出役物と、遊技者に有利な特別遊技を実行するか否かの判定を行う判定手段と、判定が行われると、所定の図柄表示手段に図柄を変動表示させてから判定の結果を示す図柄を停止表示させる図柄表示制御手段と、特別遊技を実行すると判定されたことを示す図柄が図柄表示手段に停止表示された場合に、特別遊技を実行する特別遊技実行手段と、演出を制御する演出制御手段と、を備える。演出制御手段は、図柄の変動表示中に演出役物を第1動作パターンで動作させる第1動作制御と、図柄が変動表示されない客待ち状態において特定条件が成立したことに応じて、第1動作パターンとは異なる第2動作パターンで演出役物を動作させる第2動作制御と、を実行可能である、ことを特徴とする遊技機。
【選択図】図90
特許請求の範囲【請求項１】
動作可能な演出役物と、
遊技者に有利な特別遊技を実行するか否かの判定を行う判定手段と、
前記判定が行われると、所定の図柄表示手段に図柄を変動表示させてから前記判定の結果を示す図柄を停止表示させる図柄表示制御手段と、
前記特別遊技を実行すると前記判定手段によって判定されたことを示す図柄が前記図柄表示手段に停止表示された場合に、当該特別遊技を実行する特別遊技実行手段と、
演出を制御する演出制御手段と、を備え、
前記演出制御手段は、
前記図柄の変動表示中に前記演出役物を第１動作パターンで動作させる第１動作制御と、
前記図柄が変動表示されない客待ち状態において特定条件が成立したことに応じて、前記第１動作パターンとは異なる第２動作パターンで前記演出役物を動作させる第２動作制御と、を実行可能である、ことを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、演出を制御する演出制御手段を備える遊技機に関する。
続きを表示（約 5,300 文字）【背景技術】
【０００２】
例えばパチンコ遊技機等の遊技機では、始動口に遊技球が入賞すると、遊技者に有利な特別遊技を実行するか否かが判定され、図柄を変動表示した後に上記判定の結果を示す図柄が停止表示される。そして、特別遊技を実行すると判定されたことを示す図柄が停止表示されると、遊技者が遊技媒体を獲得可能な特別遊技が実行される。この種の遊技機の中には、上下動可能に構成された可動装飾部材を備え、画像表示装置やスピーカを用いて大当たり信頼度が相対的に高い予告演出が実行される際に、可動装飾部材を所定の発光パターンで発光させると共に、可動装飾部材を初期位置から動作位置へと落下させる演出を行うものがある（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－８０８９３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、従来の遊技機で行われる演出は必ずしも十分な興趣性を有しているとは言えず、興趣性を向上させるという点で改善の余地があった。
【０００５】
それ故に、本発明の目的は、興趣性が高い演出を実行可能な遊技機を提供することである。
【課題を解決するための手段】
【０００６】
前述の課題を解決するための遊技機は、
動作可能な演出役物と、
遊技者に有利な特別遊技を実行するか否かの判定を行う判定手段と、
前記判定が行われると、所定の図柄表示手段に図柄を変動表示させてから前記判定の結果を示す図柄を停止表示させる図柄表示制御手段と、
前記特別遊技を実行すると前記判定手段によって判定されたことを示す図柄が前記図柄表示手段に停止表示された場合に、当該特別遊技を実行する特別遊技実行手段と、
演出を制御する演出制御手段と、を備え、
前記演出制御手段は、
前記図柄の変動表示中に前記演出役物を第１動作パターンで動作させる第１動作制御と、
前記図柄が変動表示されない客待ち状態において特定条件が成立したことに応じて、前記第１動作パターンとは異なる第２動作パターンで前記演出役物を動作させる第２動作制御と、を実行可能である、ことを特徴とするものである。
【０００７】
この遊技機によれば、図柄が変動表示されない客待ち状態において演出役物が動作するため、遊技が行われていない遊技機を目立たせることができ、どの遊技機で遊技するかを検討している遊技者に対して、遊技開始を効果的に促すことが可能である。なお、客待ち状態において演出役物が動作する際には、図柄の変動表示中とは異なる動作パターンで演出役物が動作する。このため、客待ち状態において演出役物が動作しているのを見た遊技者が図柄の変動表示中であると誤認するといった問題が生じるのを容易且つ効果的に抑制することができる。
【発明の効果】
【０００８】
この発明によれば、興趣性が高い演出を実行可能である。
【図面の簡単な説明】
【０００９】
遊技機１の正面図
遊技盤２の正面図

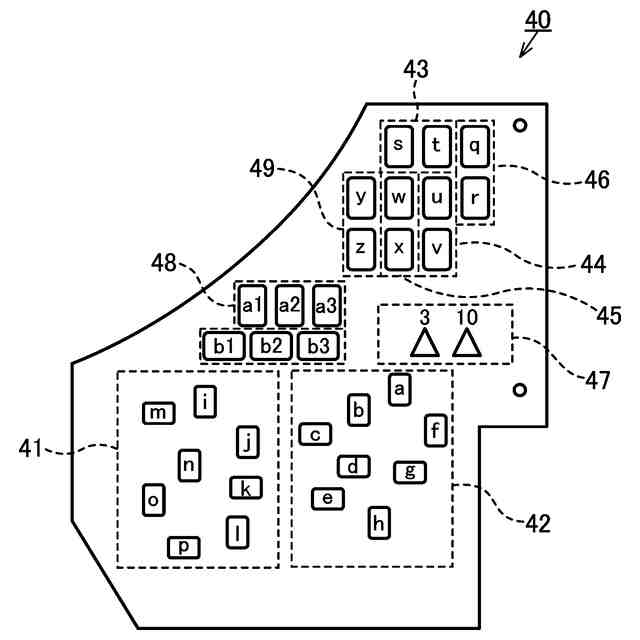

図２における主表示器４０の拡大図
第２大入賞口２８およびＶ入賞口２８７の開閉制御について説明するための説明図

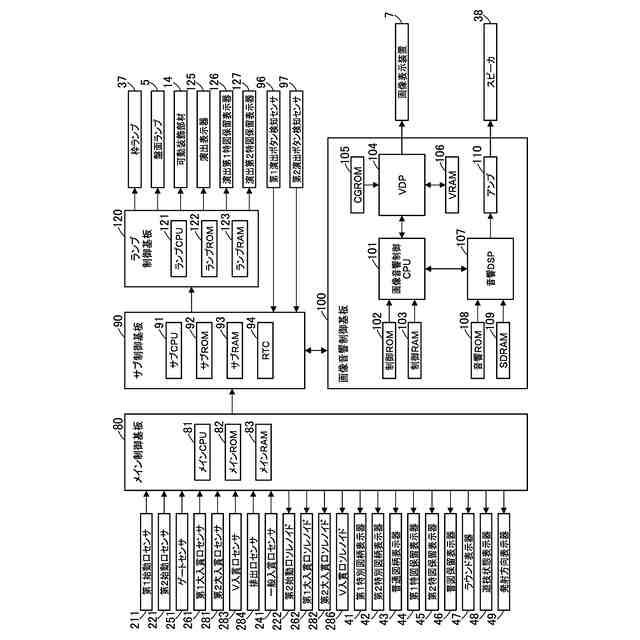

遊技機１が備える制御装置の構成例を示すブロック図

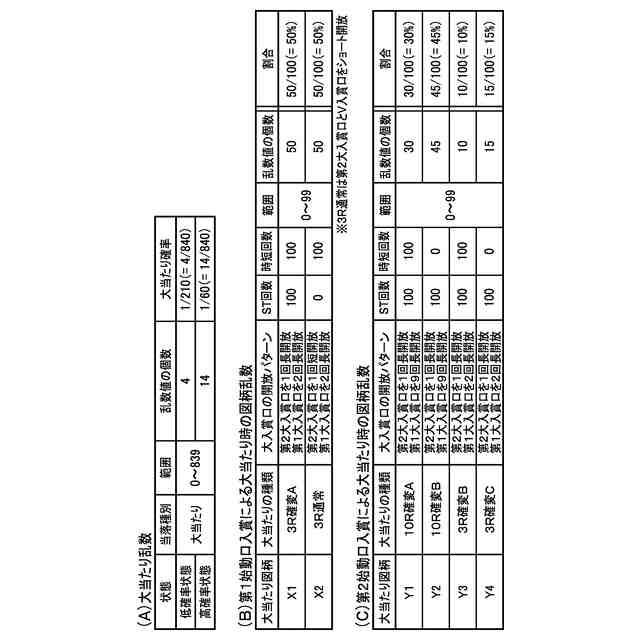

大当たり乱数および図柄乱数について説明するための説明図

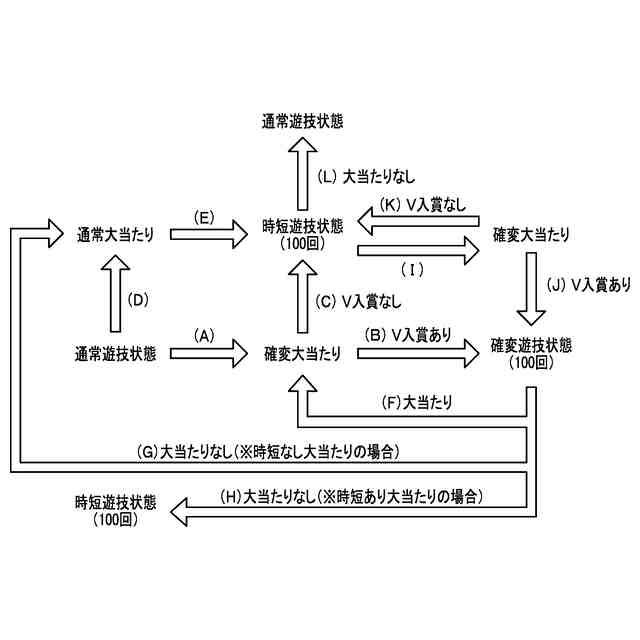

遊技機１における遊技の流れについて説明するための説明図

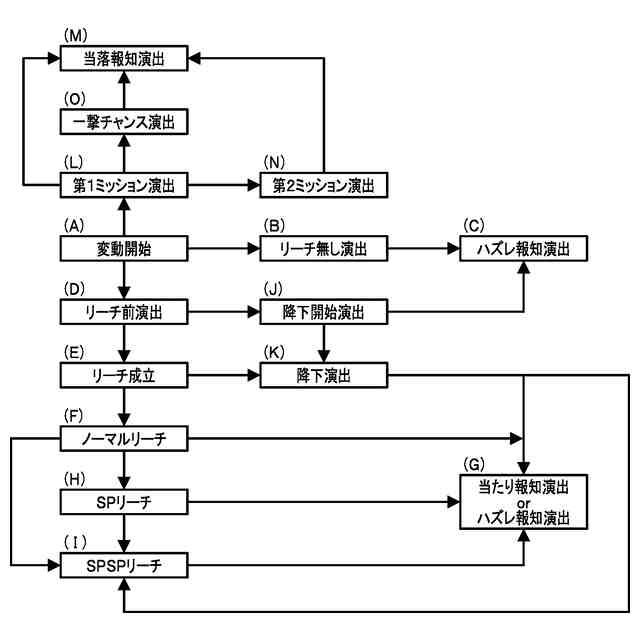

リーチ演出等の主な各種演出の流れを例示する説明図

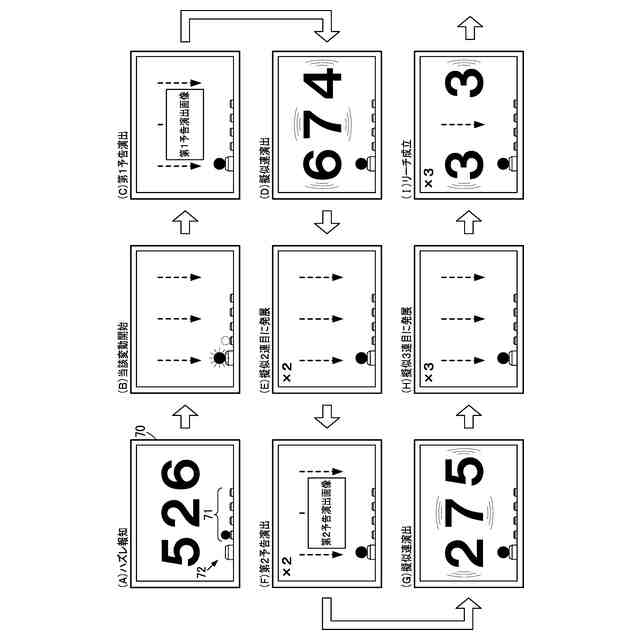

通常遊技状態における演出を例示する画面図（その１）
通常遊技状態における演出を例示する画面図（その２）
大当たり遊技中にＶ入賞が報知される場合の演出例を示す画面図
遊技機１で実行される着陸チャレンジ演出の流れについて説明するための説明図
着陸チャレンジ演出の流れを例示するタイムチャート
最終的に着陸成功演出が行われる着陸チャレンジ演出の具体例を示す画面図（その１）
最終的に着陸成功演出が行われる着陸チャレンジ演出の具体例を示す画面図（その２）
着陸失敗演出が行われる着陸チャレンジ演出の具体例を示す画面図
降下演出に進行しない着陸チャレンジ演出の具体例を示す画面図
降下者選択テーブルについて説明するための説明図
降下開始演出時・陸地態様選択テーブルについて説明するための説明図
降下エリア探索演出パターン選択テーブルについて説明するための説明図
遊技機１で実行されるチケット獲得チャレンジ演出の流れについて説明するための説明図
チケット獲得チャレンジ演出を構成する各演出の大当たり信頼度について説明するための説明図
視聴チケット獲得演出と、ストーリー演出と、リーチ演出と、の関係について説明するための説明図
ストーリー演出実行決定テーブルとストーリー演出種別選択テーブルについて説明するための説明図
ストーリー演出の再生終了ストーリーを選択するためのストーリー選択テーブルについて説明するための説明図
視聴チケット獲得演出実行決定テーブルと視聴チケット獲得演出種別選択テーブルについて説明するための説明図
キャラ系演出の流れについて説明するための説明図
第１キャラ演出実行決定テーブルと第１キャラ演出・結果演出選択テーブルとについて説明するための説明図
第２キャラ演出実行決定テーブルと、第２キャラ演出・結果演出選択テーブルと、特別キャラ演出実行決定テーブルと、特別キャラ演出・結果演出選択テーブルと、について説明するための説明図
遊技機１で実行される各セリフ予告の特徴について説明するための説明図
リーチ前セリフ予告の具体例を示す画面図
ＳＰＳＰリーチ中セリフ予告の具体例を示す画面図
リーチ前セリフ予告種別選択テーブルとリーチ前セリフ予告キャラ選択テーブルとについて説明するための説明図
ＳＰＳＰリーチ中セリフ予告種別選択テーブルについて説明するための説明図
遊技機１で実行される特殊変動演出の流れについて説明するための説明図
第１ミッション演出および第２ミッション演出が行われる特殊変動演出の具体例を示す画面図
特殊変動で実行される各演出の大当たり信頼度と特徴について説明するための説明図
星表示演出実行決定テーブルとエフェクト画像表示色選択テーブルについて説明するための説明図
流星演出実行決定テーブルと流星演出パターン選択テーブルについて説明するための説明図
流星群演出実行決定テーブルについて説明するための説明図
メインＲＡＭ８３の記憶領域と各記憶領域に記憶される情報について説明するための説明図
メイン制御基板８０において実行される割込み処理を例示するフローチャート
図４２のステップＳ２におけるセンサ検知処理の詳細フローチャート
図４３のステップＳ２１１，２１９における事前判定処理の詳細フローチャート
図４２のステップＳ３における特別図柄処理の詳細フローチャート
図４５のステップＳ３０８における大当たり判定処理の詳細フローチャート
図４５のステップＳ３０９における変動パターン選択処理の詳細フローチャート
図４５のステップＳ３１７における特図停止時処理の詳細フローチャート
図４２のステップＳ６における大入賞口開閉制御処理の詳細フローチャート（その１）
図４２のステップＳ６における大入賞口開閉制御処理の詳細フローチャート（その２）
図４２のステップＳ６における大入賞口開閉制御処理の詳細フローチャート（その３）
サブ制御基板９０において実行される割込み処理を例示するフローチャート
図５２のステップＳ１０におけるコマンド受信処理の詳細フローチャート
図５３のステップＳ１３における保留コマンド受信処理の詳細フローチャート
図５４のステップＳ１３８における着陸チャレンジ演出パターン設定処理の詳細フローチャート
図５３のステップＳ１６における変動開始コマンド受信処理の詳細フローチャート
図５６のステップＳ１６３における変動演出パターン設定処理の詳細フローチャート
図５６のステップＳ１６４における予告演出パターン設定処理の詳細フローチャート
図５８のステップＳ１６５におけるストーリー演出の演出パターン設定処理の詳細フローチャート
図５８のステップＳ１６７におけるチケット獲得チャレンジ演出パターン設定処理の詳細フローチャート
図５８のステップＳ１６９におけるキャラ系演出の演出パターン設定処理の詳細フローチャート（その１）
図５８のステップＳ１６９におけるキャラ系演出の演出パターン設定処理の詳細フローチャート（その２）
図５８のステップＳ１７３におけるセリフ予告演出の演出パターン設定処理の詳細フローチャート
図５８のステップＳ１７５における星系演出の演出パターン設定処理の詳細フローチャート
画像音響制御基板１００において実行される割込み処理を例示するフローチャート
図６５のステップＳ７１における画像表示制御処理の詳細フローチャート
背景変化ボタン連打演出の流れについて説明するための説明図
背景変化ボタン連打演出の具体例を示す画面図（その１）
背景変化ボタン連打演出の具体例を示す画面図（その２）
背景変化ボタン連打演出の具体例を示す画面図（その３）
背景変化ボタン連打演出の具体例を示す画面図（その４）
背景変化ボタン連打演出等の大当たり信頼度と特徴について説明するための説明図
変動開始時にサブ制御基板９０において実行される背景変化ボタン連打演出の演出パターン設定処理を例示するフローチャート
背景変化ボタン連打演出に係る有効期間中にサブ制御基板９０において実行される背景変化ボタン連打演出の操作対応処理を例示するフローチャート
ＳＰＳＰ壁破壊チャレンジ演出の流れについて説明するための説明図
ＳＰＳＰ壁破壊チャレンジ演出の具体例を示す画面図（その１）
ＳＰＳＰ壁破壊チャレンジ演出の具体例を示す画面図（その２）
ＳＰＳＰ壁破壊チャレンジ演出の大当たり信頼度と特徴について説明するための説明図
第１剣役物１５と第２剣役物１６を示す遊技盤２の正面図
第１剣役物１５と第２剣役物１６の動作について説明するための説明図
第３の実施形態に係る遊技機１が備えるランプ制御基板１２０とその周辺構成を例示するブロック図
第３の実施形態に係る遊技機１で実行される剣役物演出の流れを例示する説明図
各剣役物演出の大当たり信頼度と特徴について説明するための説明図
動作パターンＡの剣役物演出の具体例を示す説明図
動作パターンＢの剣役物演出の具体例を示す説明図
動作パターンＣの剣役物演出の具体例を示す説明図
動作パターンＤの剣役物演出の具体例を示す説明図
第１剣役物１５および第２剣役物１６の動作と、各種ランプの発光について説明するためのタイムチャート
最終決戦共闘発展示唆演出中における各種ランプの発光色について説明するための説明図

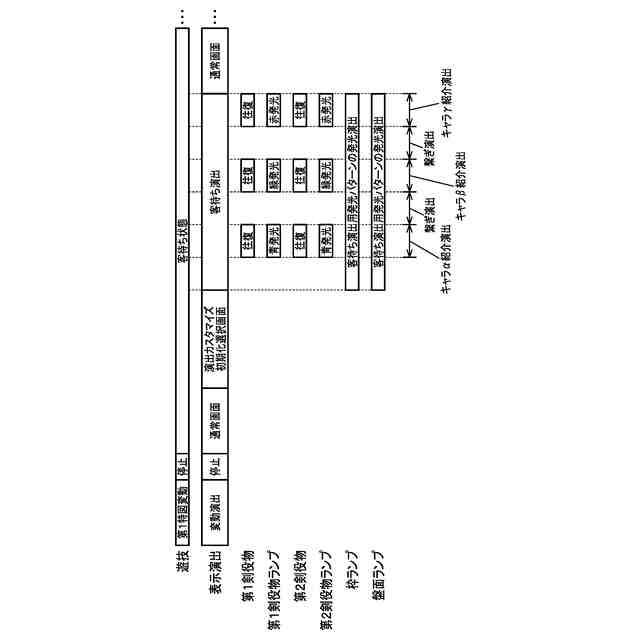

客待ち演出を構成する役物演出について説明するためのタイムチャート
演出カスタマイズ初期化選択画面を例示する画面図
客待ち演出に伴う発光動作演出の具体例を示す説明図
第１剣役物１５と第２剣役物１６が初期位置に復帰するのに必要な復帰所要時間について説明するための説明図
図柄変動開始時にサブ制御基板９０において実行される剣役物演出の演出パターン設定処理を例示するフローチャート
メイン制御基板８０からの入賞待ちコマンドを受信した際にサブ制御基板９０において実行される入賞待ちコマンド受信処理を例示するフローチャート
ランプ制御基板１２０において実行される割込み処理を例示するフローチャート
【発明を実施するための形態】
【００１０】
［第１の実施形態］
以下、適宜図面を参照しつつ、本発明の遊技機の第１の実施形態に係る遊技機（パチンコ遊技機）１について説明する。
（【００１１】以降は省略されています）
