公開番号2025075102
公報種別公開特許公報(A)
公開日2025-05-14
出願番号2025030015,2024091078
出願日2025-02-27,2023-08-10
発明の名称蓄電デバイス、補強パーツ、および、蓄電デバイスの製造方法
出願人大日本印刷株式会社
代理人個人
主分類H01M 50/474 20210101AFI20250507BHJP(基本的電気素子)
要約【課題】密閉性が高い蓄電デバイス、その蓄電デバイスに用いられる補強パーツ、および、その蓄電デバイスの製造方法を提供する。
【解決手段】蓄電デバイスは、電極体と、前記電極体に電気的に接続される電極端子と、前記電極体の側方に配置される補強パーツと、前記電極体および前記補強パーツを包装する外装フィルムと、を備え、前記電極端子は、前記補強パーツに対して前記電極体の反対側の外部に露出した部分である露出部を有し、前記露出部は、一部が前記外装フィルムと接合される。

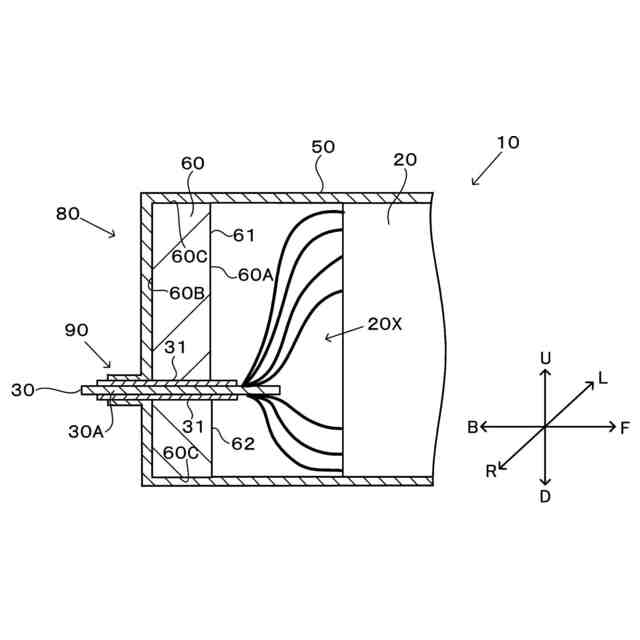

【選択図】図5
特許請求の範囲【請求項１】

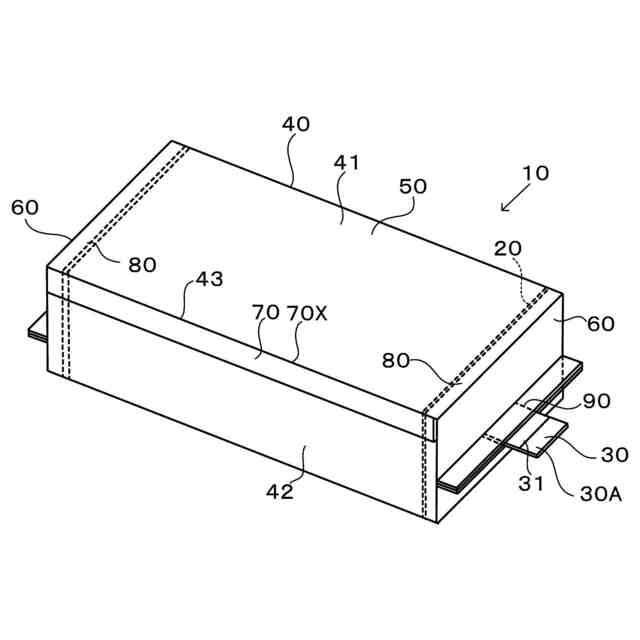

電極体と、
前記電極体に電気的に接続される電極端子と、
前記電極体の側方に配置される補強パーツと、

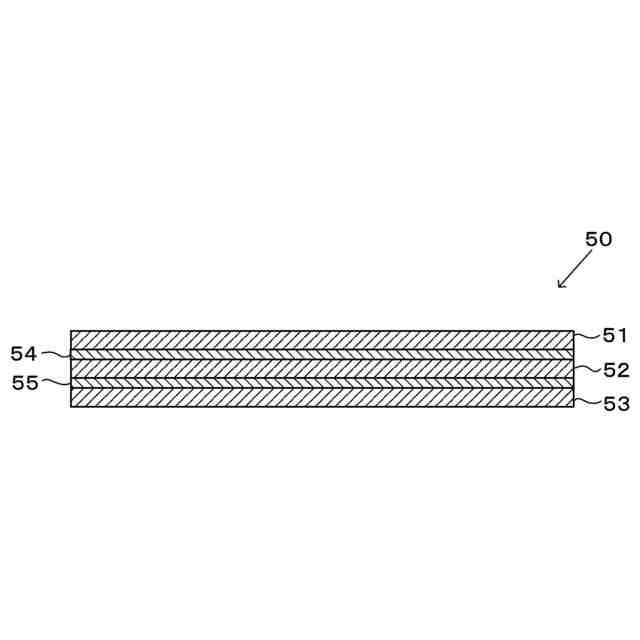

前記電極体および前記補強パーツを包装する外装フィルムと、を備え、
前記電極端子は、前記補強パーツに対して前記電極体とは反対側の外部に露出した部分である露出部を有し、
前記露出部は、一部が前記外装フィルムと接合される
蓄電デバイス。
続きを表示（約 1,100 文字）【請求項２】
前記補強パーツは、分割された第１パーツおよび第２パーツを少なくとも含む
請求項１に記載の蓄電デバイス。
【請求項３】
前記電極体は、集電体を含み、
前記補強パーツは、前記集電体が収容される凹部を有する
請求項１または２に記載の蓄電デバイス。
【請求項４】
前記電極体は、集電体を含み、
前記補強パーツは、前記集電体が配置される空間を有する枠体である
請求項１または２記載の蓄電デバイス。
【請求項５】
前記補強パーツは、板状であり、前記電極端子が挿入される孔を有する
請求項１または２に記載の蓄電デバイス。
【請求項６】
前記補強パーツは、
本体部と、
前記本体部と繋がり、前記外装フィルムと接合される可動部と、を含み、
前記可動部は、前記蓄電デバイスの内圧の上昇に伴い前記外装フィルムが膨張した場合に、前記本体部に対して可動するように構成される
請求項１または２に記載の蓄電デバイス。
【請求項７】
前記補強パーツは、
前記電極体と面する第１面と、
前記第１面と繋がり、前記電極体とは反対の方向に延びる第２面と、を含み、
前記第２面は、前記電極体とは反対の方向に向かうにつれて前記補強パーツの高さ方向の中央に向けて傾斜する
請求項１または２に記載の蓄電デバイス。
【請求項８】
前記補強パーツは、
本体部と、
前記本体部から前記電極体に向かって延びる延伸部と、を含み、
前記延伸部は、前記電極体に向かうにつれて先細りである
請求項１または２に記載の蓄電デバイス。
【請求項９】
前記外装フィルムよりも内側に配置され、前記外装フィルムの強度を高めるための緩衝性フィルムを含み、
前記緩衝性フィルムは、前記電極体の角部、および、前記補強パーツの角部の少なくとも一方に配置される
請求項１または２に記載の蓄電デバイス。
【請求項１０】
前記電極体と前記補強パーツとは、離れて配置され、
前記外装フィルムは、前記電極体と前記補強パーツとの間の部分に位置する膨張部を有し、
前記膨張部は、前記蓄電デバイスの内圧の上昇に伴い前記外装フィルムが膨張した場合に、膨らむことができるように構成される
請求項１または２に記載の蓄電デバイス。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、蓄電デバイス、蓄電デバイスに用いられる補強パーツ、および、蓄電デバイスの製造方法に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
特許文献１は、蓄電デバイスの一例としての全固体電池を開示している。この全固体電池は、電極体と、電極端子と、電極体を封止する外装体と、を備える。外装体は、開口部を有するように電極体に巻き付けられる外装フィルムと、開口部に配置される蓋体と、を含む。電極端子の一方の端部は、電極体に電気的に接続される。電極端子の他方の端部は、蓋体の外側に露出する。電極端子は、蓋体を貫通する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１５３５０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記蓄電デバイスでは、蓋体を貫通している電極端子と蓋体との間に隙間が形成されるおそれがある。このため、蓄電デバイスの密閉性が低い。
【０００５】
本発明は、密閉性が高い蓄電デバイス、その蓄電デバイスに用いられる補強パーツ、および、その蓄電デバイスの製造方法を提供することである。
【課題を解決するための手段】
【０００６】

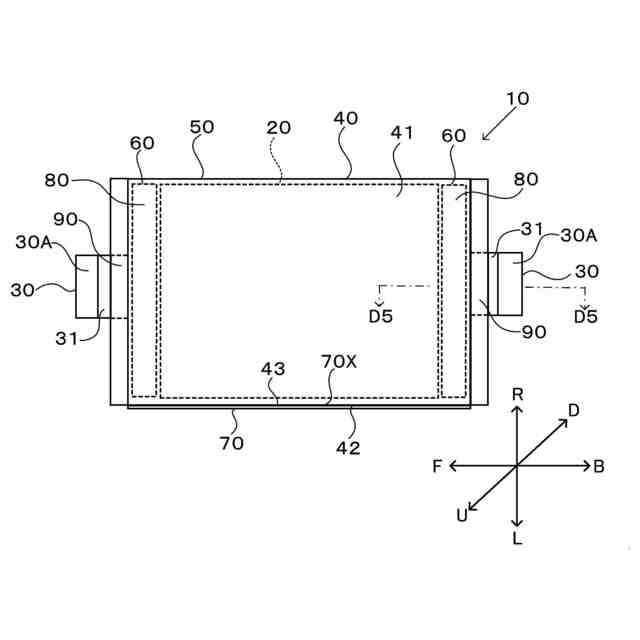

本発明の第１観点に係る蓄電デバイスは、電極体と、前記電極体に電気的に接続される電極端子と、前記電極体の側方に配置される補強パーツと、前記電極体および前記補強パーツを包装する外装フィルムと、を備え、前記電極端子は、前記補強パーツに対して前記電極体の反対側の外部に露出した部分である露出部を有し、前記露出部は、一部が前記外装フィルムと接合される。
【０００７】

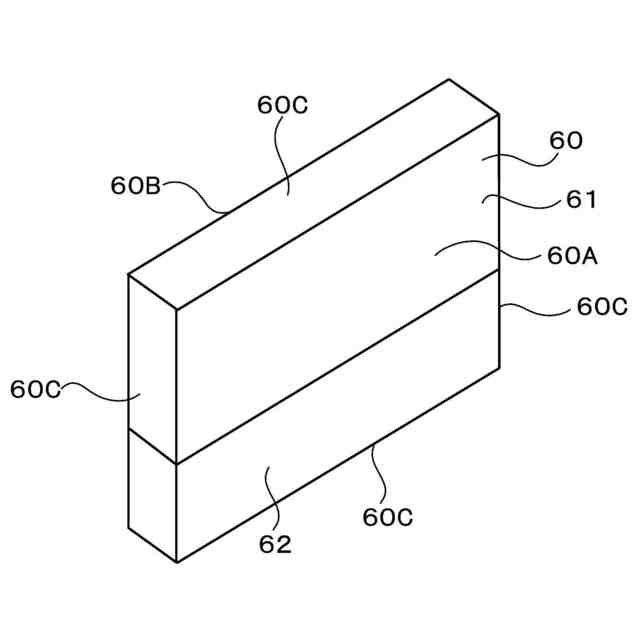

本発明の第２観点に係る蓄電デバイスは、第１観点に係る蓄電デバイスであって、前記補強パーツは、分割された第１パーツおよび第２パーツを少なくとも含む。
【０００８】
本発明の第３観点に係る蓄電デバイスは、第１観点または第２観点に係る蓄電デバイスであって、前記電極体は、集電体を含み、前記補強パーツは、前記集電体が収容される凹部を有する。
【０００９】

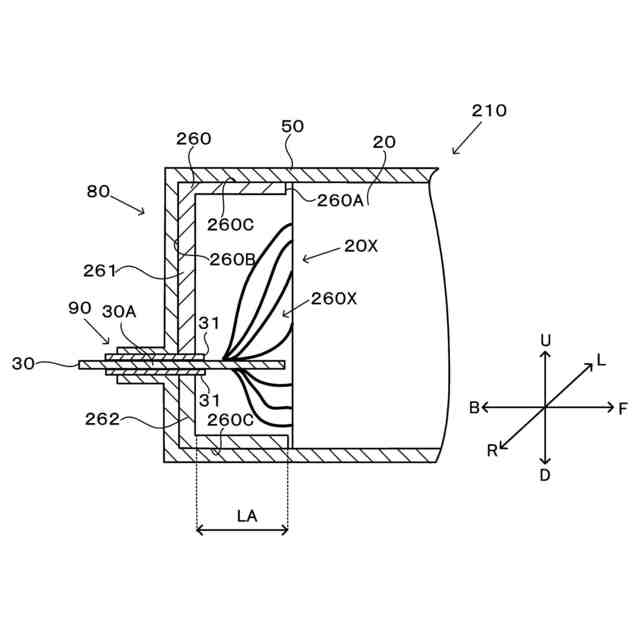

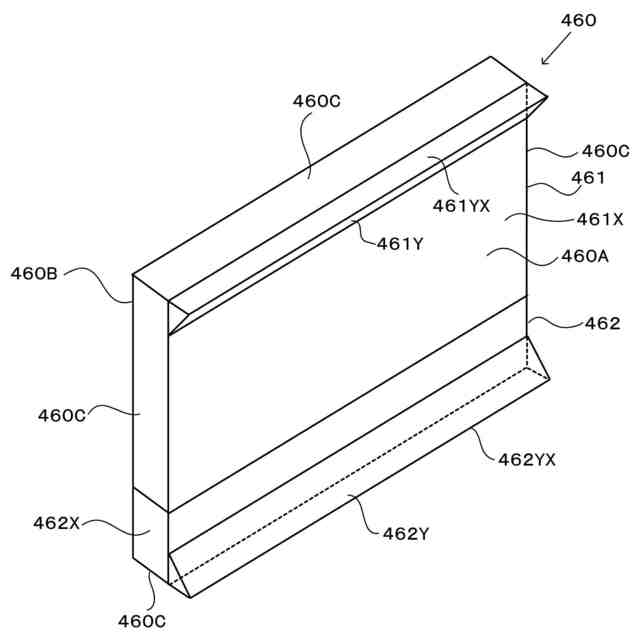

本発明の第４観点に係る蓄電デバイスは、第１観点または第２観点に係る蓄電デバイスであって、前記電極体は、集電体を含み、前記補強パーツは、前記集電体が配置される空間を有する枠体である。
【００１０】

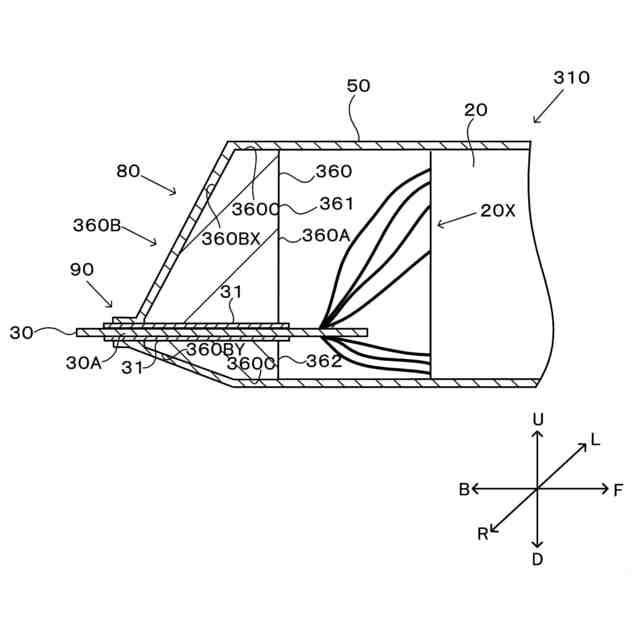

本発明の第５観点に係る蓄電デバイスは、第１観点～第３観点のいずれか１つに係る蓄電デバイスであって、前記補強パーツは、板状であり、前記電極端子が挿入される孔を有する。
（【００１１】以降は省略されています）
