特許ウォッチ

公開番号2025068530
公報種別公開特許公報(A)
公開日2025-04-28
出願番号2023178500
出願日2023-10-16
発明の名称玩具
出願人株式会社バンダイ
代理人
主分類A63H 33/00 20060101AFI20250421BHJP(スポーツ;ゲーム;娯楽)
要約【課題】興趣性の高い玩具を提供する。
【解決手段】物品供給装置から供給可能な第1形態1Fと、遊戯可能な第2形態2Fとを取り得る玩具1であって、第1部品11、及び第1部品11に連結可能な第2部品12から構成されている主部品10を備え、主部品10は、第1部品11の内部に第1空間SP1が形成され、第2部品12の内部に第2空間SP2が形成されている。そして、第1空間SP1は物品40を収容可能に構成されている。一方、第2空間SP2は物品40を収容不可能に構成されている。
【選択図】図2
特許請求の範囲【請求項１】
物品供給装置から供給可能な第１形態と、遊戯可能な第２形態とを取り得る玩具であって、
第１部品、及び前記第１部品に連結可能な第２部品から構成されている主部品を備え、
前記主部品は、前記第１部品の内部に第１空間が形成され、前記第２部品の内部に第２空間が形成され、
前記第１空間は物品を収容可能に構成され、前記第２空間は物品を収容不可能に構成されている、玩具。
続きを表示（約 800 文字）【請求項２】
請求項１に記載の玩具であって、
前記第１部品、及び前記第２部品は、前記第１形態、及び前記第２形態において、前記第１空間と前記第２空間とが同一空間とならないように構成されている、玩具。
【請求項３】
請求項２に記載の玩具であって、
前記第１部品、及び前記第２部品は、その外表面の少なくとも一部が曲面部を成すように構成されている、玩具。
【請求項４】
請求項３に記載の玩具であって、
前記第１部品は、その外表面の一部が平面部を成すように構成されている、玩具。
【請求項５】
請求項４に記載の玩具であって、
前記第１形態において、前記第１部品は、前記平面部に対する垂直方向の長さが、前記第２部品の前記垂直方向の長さよりも長くなるように構成されている、玩具。
【請求項６】
請求項１～５の何れか一項に記載の玩具であって、
前記第１空間は、前記第２空間よりも容積が大きい、玩具。
【請求項７】
請求項１～５の何れか一項に記載の玩具であって、
前記第２部品は、前記第１部品よりも扁平形状を成している、玩具。
【請求項８】
請求項１～５の何れか一項に記載の玩具であって、
前記第１部品は、当該第１部品の一端側を閉じる第１副部品を含み、
前記第１副部品は、前記第１部品に着脱可能に構成されている、玩具。
【請求項９】
請求項８に記載の玩具であって、
前記第１副部品は、その一部に切り欠きが形成されている、玩具。
【請求項１０】
請求項９に記載の玩具であって、
前記第１副部品は、前記第１形態において、前記第１部品から取り外し不可能に構成されている、玩具。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、玩具に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、例えば、特許文献１においては、底面に嵌合孔が多数穿設された箱形のケースと、このケースの何れかの嵌合孔に適合した嵌合孔が穿設されたシートと、シートの嵌合孔に適合した嵌合突起が下端に突設されたスタンドとを備えたケース玩具、が開示されている。
【先行技術文献】
【特許文献】
【０００３】
実公昭６１－３４０００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１においては、単に箱形のケースに収まる玩具が開示されているが、カプセル内部にキャラクターなどの物品を収納して自動販売機で販売できる構造を有していない。本発明が対象とするカプセル玩具においては、自動販売機で販売でき且つ遊ぶときにおいて、立体感等をより高めた興趣性の高い遊び方（展示状態）が求められている。
【０００５】
本発明は、興趣性の高い玩具を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明に一態様の玩具は、物品供給装置から供給可能な第１形態と、遊戯可能な第２形態とを取り得る玩具であって、第１部品、及び第１部品に連結可能な第２部品から構成されている主部品を備え、主部品は、第１部品の内部に第１空間が形成され、第２部品の内部に第２空間が形成され、第１空間は物品を収容可能に構成され、第２空間は物品を収容不可能に構成されているものである。
【発明の効果】
【０００７】
本発明によれば、興趣性の高い玩具を提供することができる。
【図面の簡単な説明】
【０００８】
本発明の一態様の玩具における第１形態を示す斜視図である。

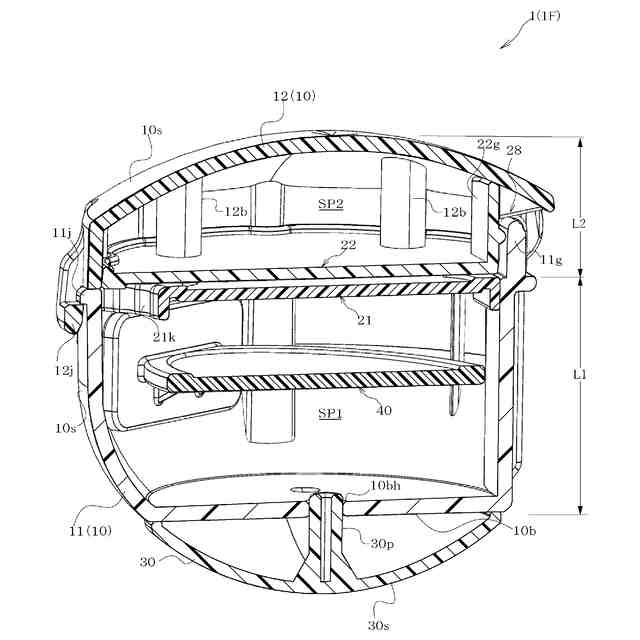

図１におけるＡ－Ａ断面図である。
図１に示す玩具の裏面の構造を示す斜視図である。

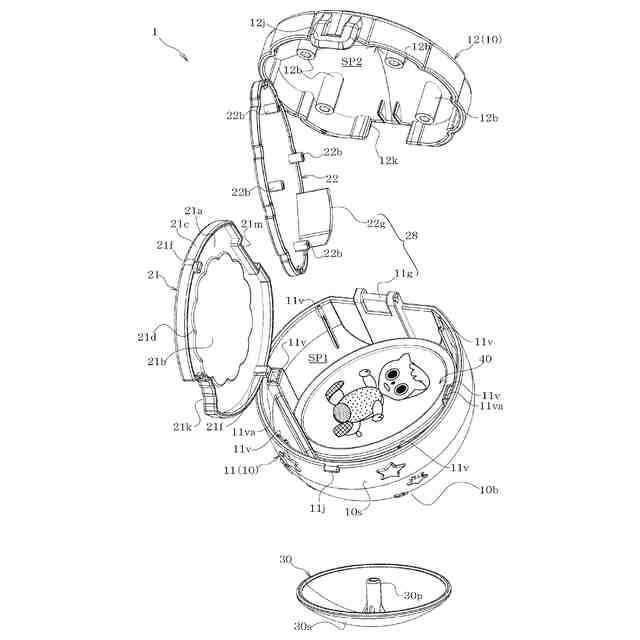

図１に示す玩具の分解状態を示す斜視図である。
第１形態における第１副部品の保持構造を示す拡大断面図である。

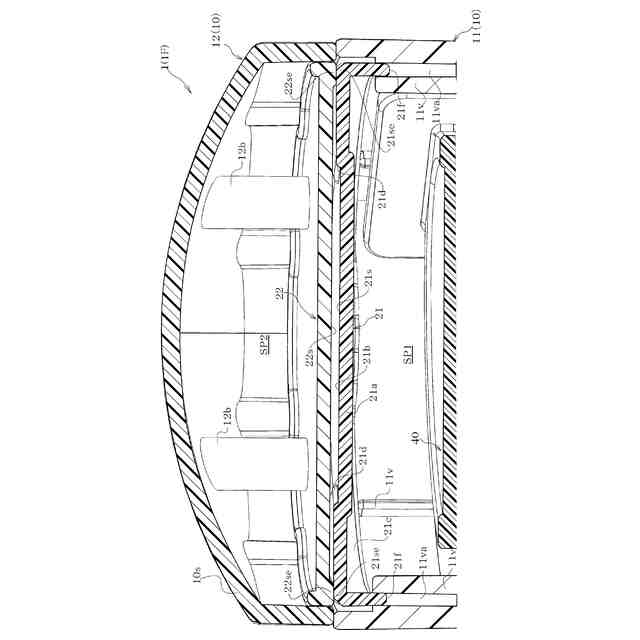

第１部品と第２部品の開閉構造を示す部分の断面図である。

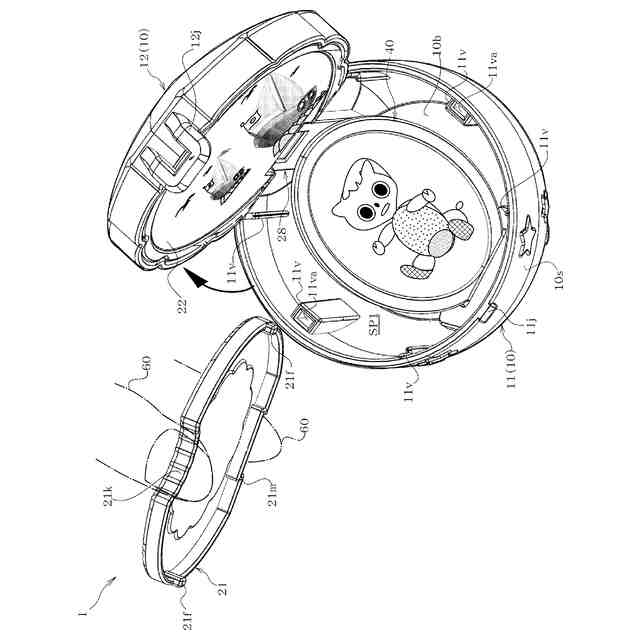

第１部品と第２部品の開き状態を示す斜視図である。
玩具の第２形態を示す斜視図である。
【発明を実施するための形態】
【０００９】
以下、本発明の一態様である玩具１について、図を参照して説明する。
図１は、玩具１の第１形態１Ｆにおける斜視図であり、図２は、図１におけるＡ－Ａ断面図である。
【００１０】
本態様の玩具１は、図１に示すような略球形であって物品供給装置から供給可能に構成された第１形態１Ｆと、遊戯可能な第２形態２Ｆ（図８参照）とを取り得る玩具１である。そして、第１形態１Ｆの玩具１は、図１及び図２に示すように、図中において下側の第１部品１１と、上側の第２部品１２と、が連結されて略球形状の主部品１０を構成している。第２部品１２は、外観形状としては第１部品１１よりも扁平形状を成している。また、第２部品１２は、第１部品１１に対してヒンジ部２８を介して開閉可能（図８参照）に設けられており、例えば、女性が化粧に使用するコンパクトケース（通称、コンパクト）を模した玩具１である。このように第２部品１２は、大きい外観の第１部品１１に比べてその外表面１０ｓが扁平を成していることで、コンパクトの形状を演出されている。
（【００１１】以降は省略されています）
