発行日2025-07-07
公報種別意匠公報(S)
登録番号1803033
登録日2025-06-27
意匠に係る物品防虫ネット
意匠分類L4-623(建築用構成品)
出願番号2024026558
出願日2024-12-23
意匠権者セイキ販売株式会社
代理人個人,個人,個人,個人

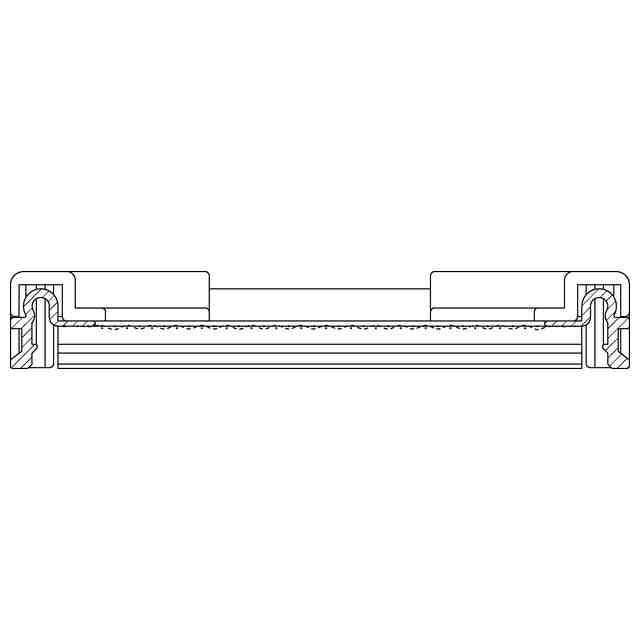

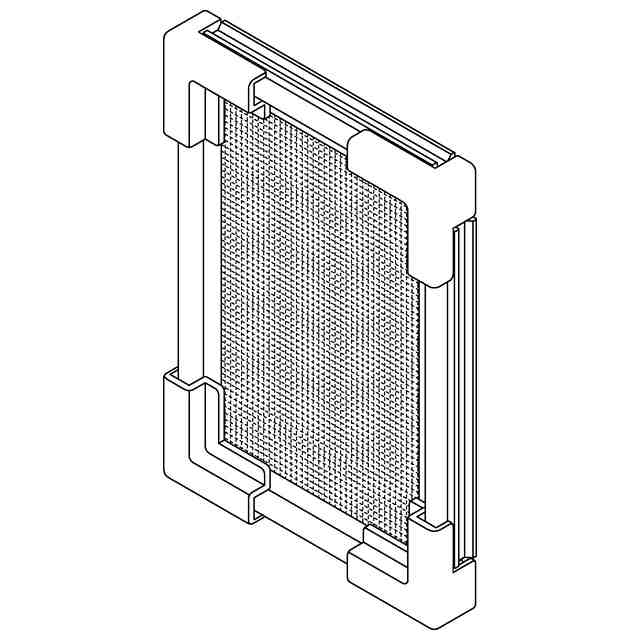

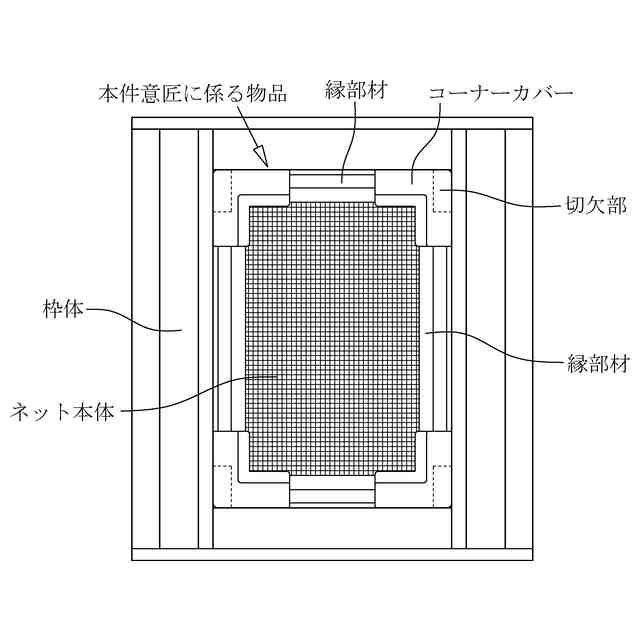

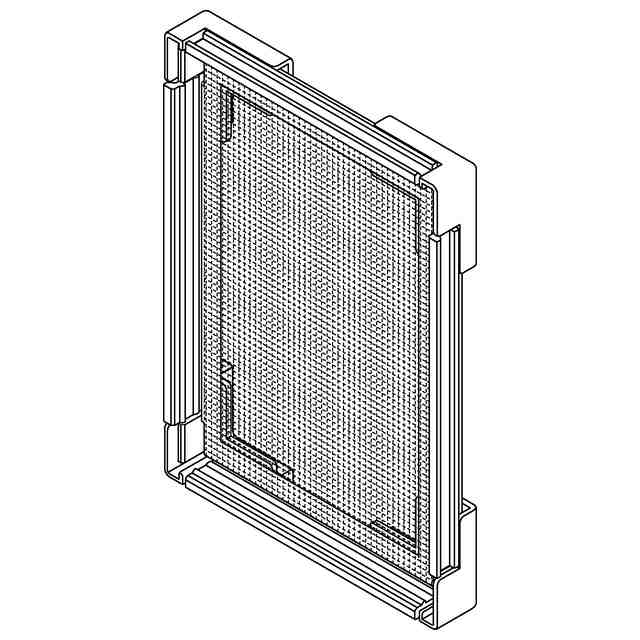

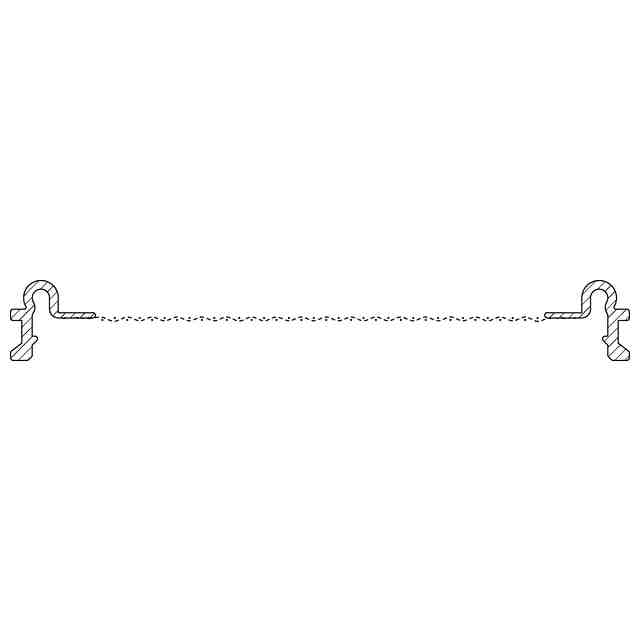

意匠に係る物品の説明この意匠に係る物品は、「使用状態の参考図1」及び「使用状態の参考図2」に示すように、建物開口部に付設されたサッシ枠等の枠体内に張設するためのもので、可撓性のネット本体と、弾性を有する合成樹脂によって形成されて前記ネット本体の周縁に固定された縁部材と、前記ネット本体の四隅に形成された前記縁部材の切欠部を正面側から覆うコーナーカバーとから構成されている。前記縁部材は、前記ネット本体の外縁に連結されて、前記枠体への張設時に該ネット本体の張力を調整するための張力調整部と、該張力調節部の外縁に連結されて、前記枠体に形成された取付溝内に挿入して係止させるための係止部と、同じく前記張力調整部の外縁に連結されて、前記取付溝の開口を覆うためのキャップ部とを有している。また、前記コーナーカバーは、背面側に開口する中空状に形成されており、前記ネット本体の四隅において、縦方向及び横方向に延びる前記縁部材に跨がるようにL字形状に形成されている。

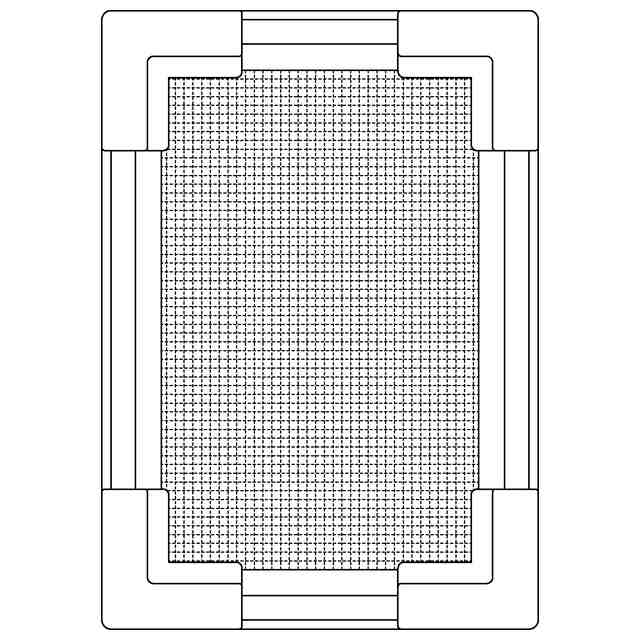

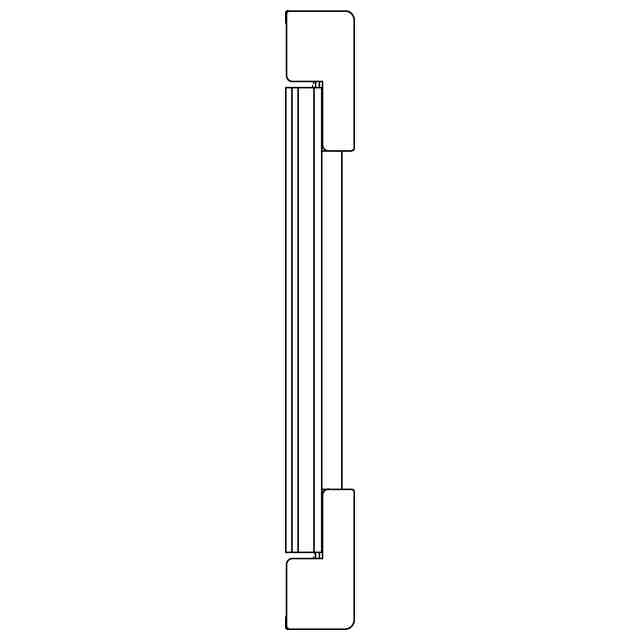

意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。右側面図は左側面図と対称に現れるため、また、底面図は平面図と対称に現れるため何れも省略する。

関連意匠
