発行日2025-06-04
公報種別意匠公報(S)
登録番号1800154
登録日2025-05-26
意匠に係る物品耐力壁
意匠分類L4-3200(建築用構成品)
出願番号2024015420
出願日2024-07-25
意匠権者ライフデザイン・カバヤ株式会社
代理人個人

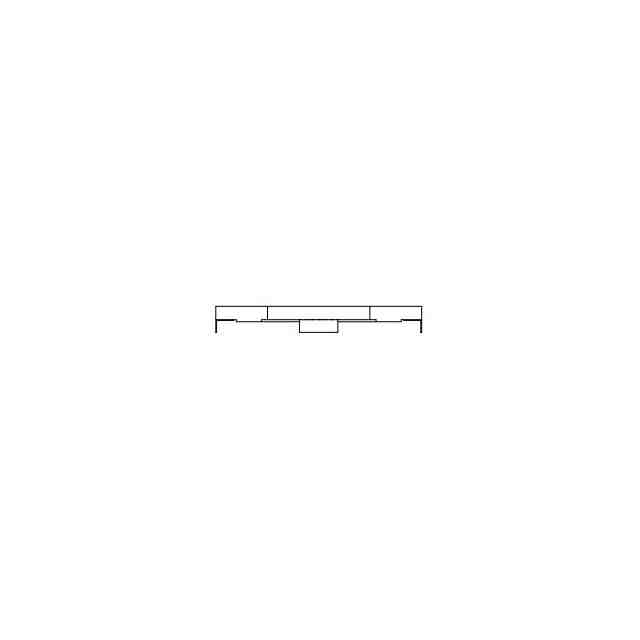

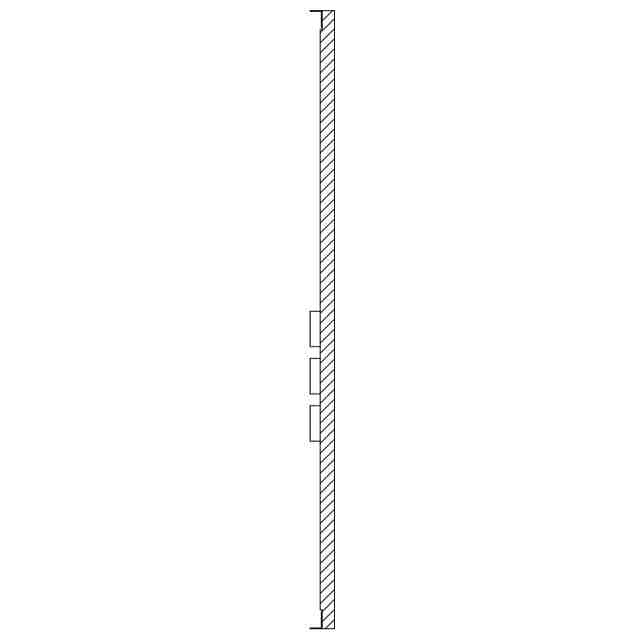

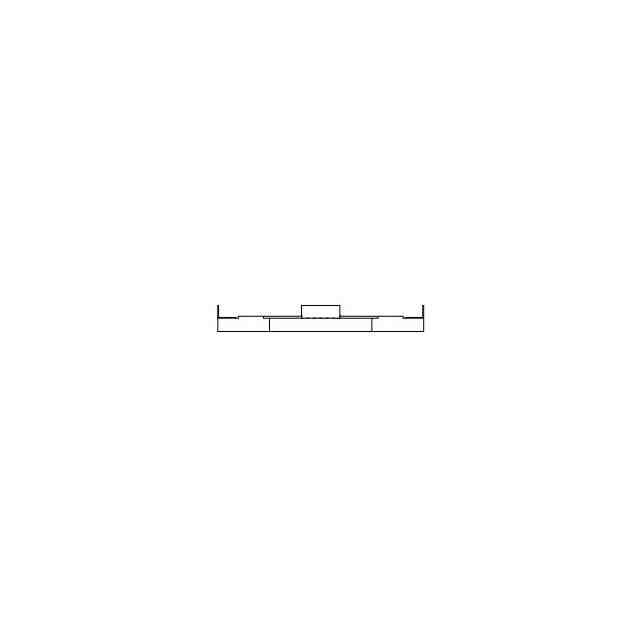

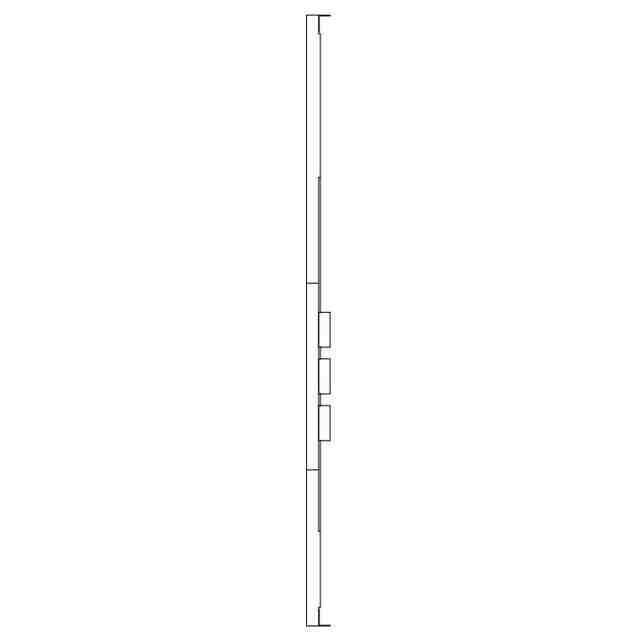

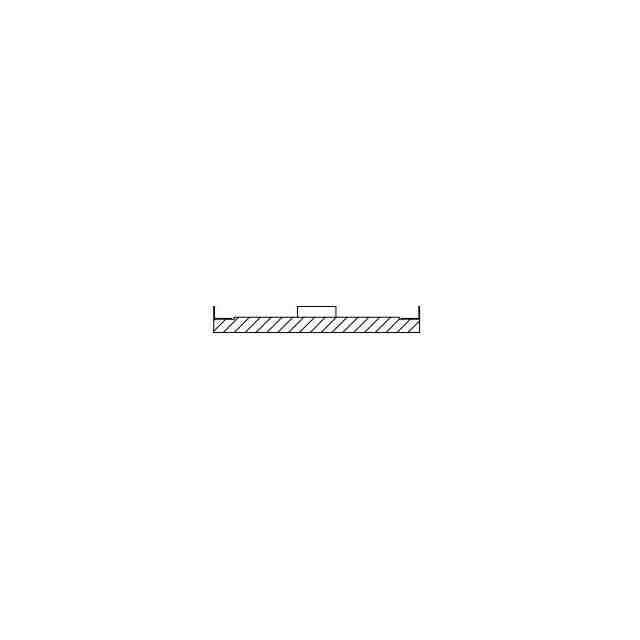

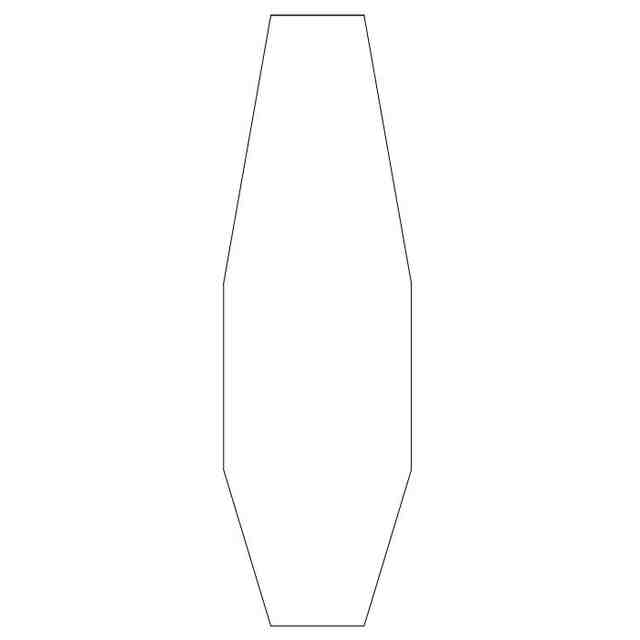

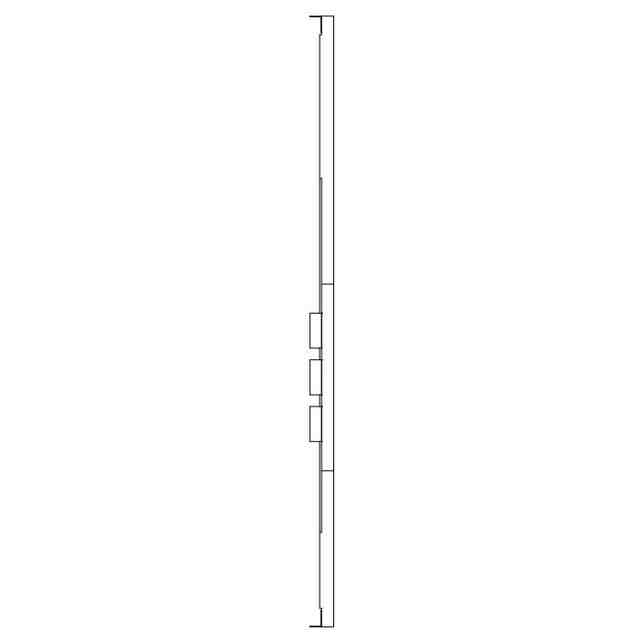

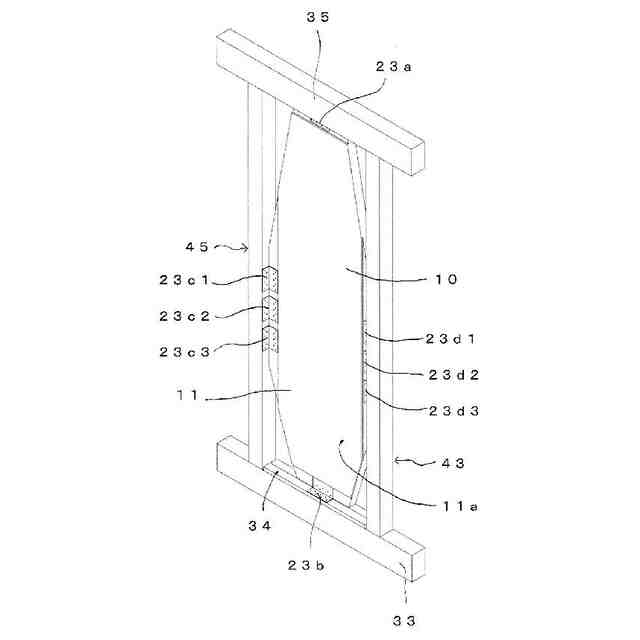

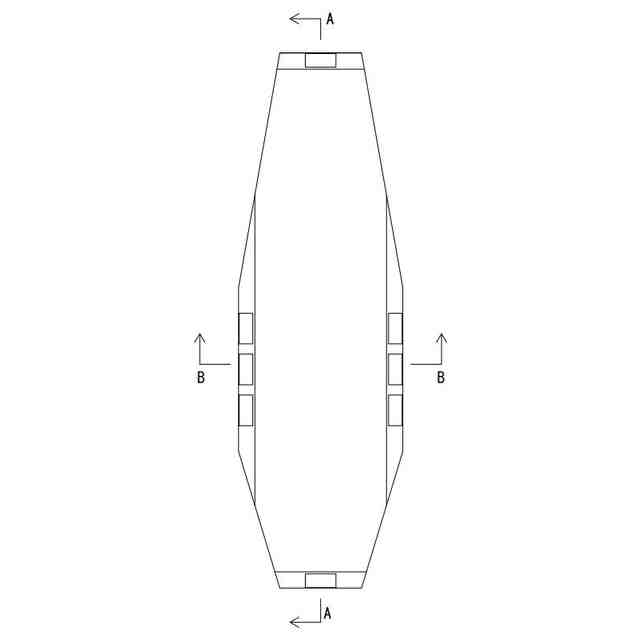

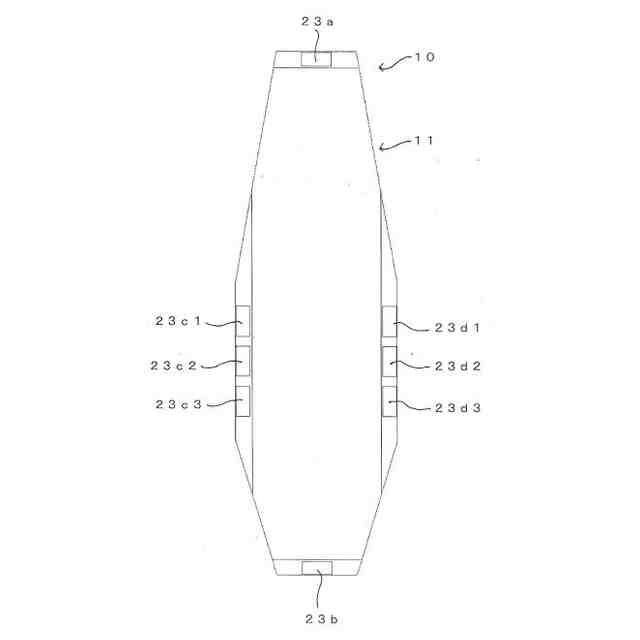

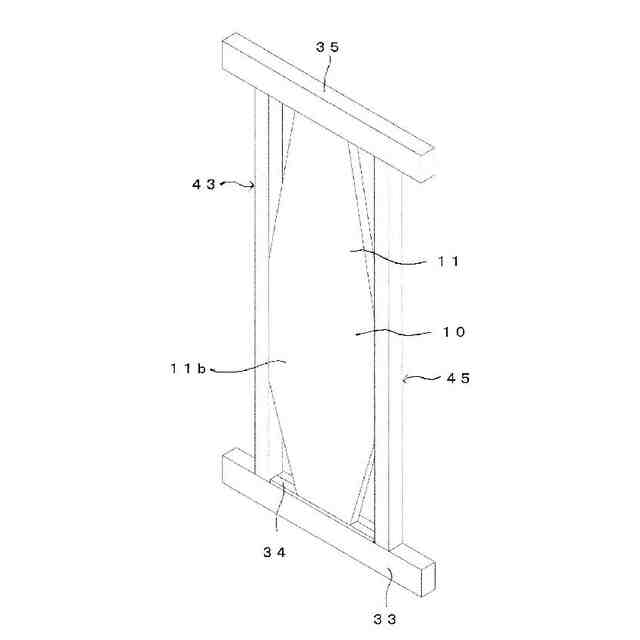

意匠に係る物品の説明構造を示す参考正面図に示すように、本物品の耐力壁10は、板状部材により形成される耐力壁本体11と、建築物の構造部材(例えば、梁や柱といった荷重を支える部材)に耐力壁本体11を固定するため耐力壁本体11に取り付けられた取付金具(ここではアングル材)23a、23b、23c1、23c2、23c3、23d1、23d2、23d3と、を備えてなる。使用状態を示す参考図1は、本物品の耐力壁10を建築物の軸組材(構造部材に含まれる)に取り付けたところを示す斜視図(正面側から見たところを示す)であり、使用状態を示す参考図2は、本物品の耐力壁10を建築物の軸組材(構造部材に含まれる)に取り付けたところを示す斜視図(背面側から見たところを示す)である。ここでは長手方向が水平な第1横部材33と、長手方向が水平な第2横部材35と、長手方向が鉛直な第1縦部材43と、長手方向が鉛直な第2縦部材45と、が一平面に属するように配置され、第1縦部材43上端と第2縦部材45上端とが第2横部材35に固定されると共に、第1縦部材43下端と第2縦部材45下端とが第1横部材33に固定されることで建築物の軸組材(構造部材)の一部を形成している。なお、これらの部材33、35、43、45はいずれも真っ直ぐな角材により形成され、部材33の上面には板状の床下地材34が取り付けられている。そして、耐力壁10が、耐力壁本体11が有する両主表面11a、11bが該一平面に略平行になるように配設され、取付金具23aを取付ビスにより第2横部材35に取り付け、取付金具23bを取付ビス(床下地材34を貫通する)により第1横部材33に取り付け、取付金具23c1、23c2、23c3を取付ビスにより第2縦部材45に取り付け、取付金具23d1、23d2、23d3を取付ビスにより第1縦部材43に取り付けることにより、耐力壁10がこれらの部材33、35、43、45に固定されている。このように部材33、35、43、45に固定された耐力壁10は、部材33、35、43、45の相対位置が変化することを減少又は防止し、とりわけ第1横部材33(水平部材)に対する第1縦部材43(鉛直部材)及び第2縦部材45(鉛直部材)がなす角度(使用状態を示す参考図1及び2では約90度)や第2横部材35(水平部材)に対する第1縦部材43(鉛直部材)及び第2縦部材45(鉛直部材)がなす角度(使用状態を示す参考図1及び2では約90度)が変化することを減少又は防止し、例えば、地震等によってこれらの部材33、35、43、45に水平力等の力が加わっても、耐力壁10がこの力に抗することで、これらの部材33、35、43、45を含む建築物が変形や倒壊することを防止又は減少させることができる。
意匠の説明

関連意匠
