発行日2024-12-04
公報種別意匠公報(S)
登録番号1786206
登録日2024-11-26
意匠に係る物品吊子
意匠分類L4-521(建築用構成品)
出願番号2024017492
出願日2024-08-26
意匠権者株式会社サカタ製作所
代理人

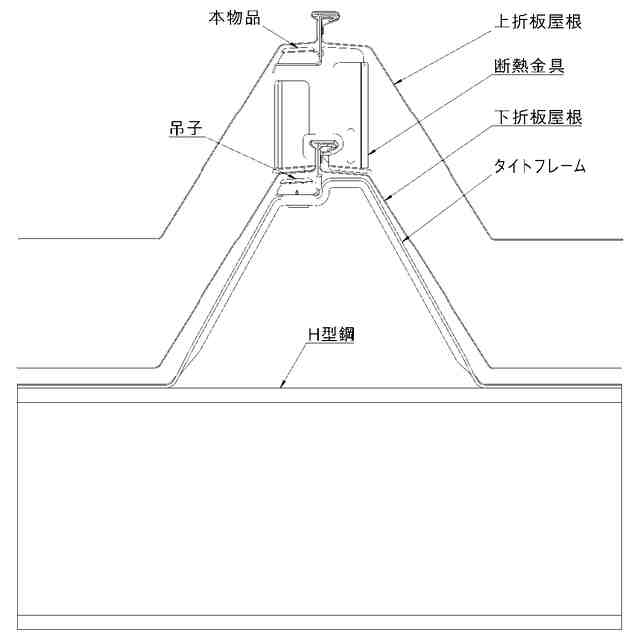

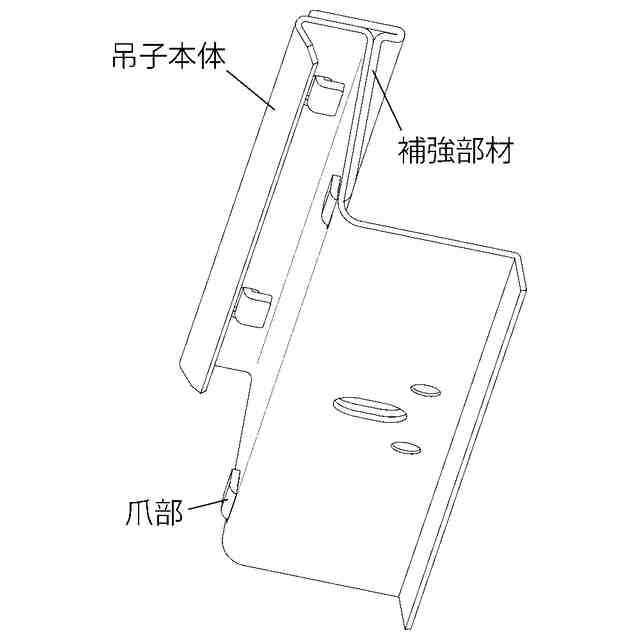

意匠に係る物品の説明本物品は、折板屋根を係止するための吊子である。本物品は、吊子本体と補強部材とを備えている。補強部材は、複数の爪部を備えており、複数の爪部は、補強部材が吊子本体に固定されるように、加締めされている。本物品は、使用状態参考図に示されるように、屋根板取付金具(例えば、タイトフレーム、断熱金具等)上に、固定具(例えば、ボルトおよびナット等)を用いて固定して使用される。

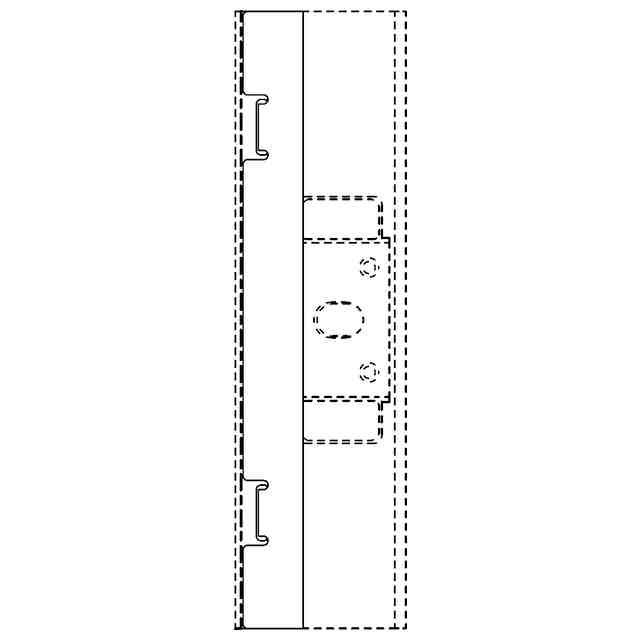

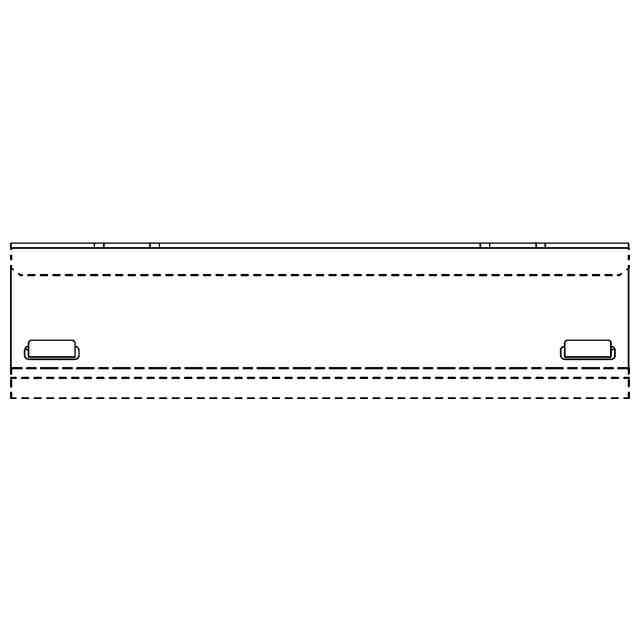

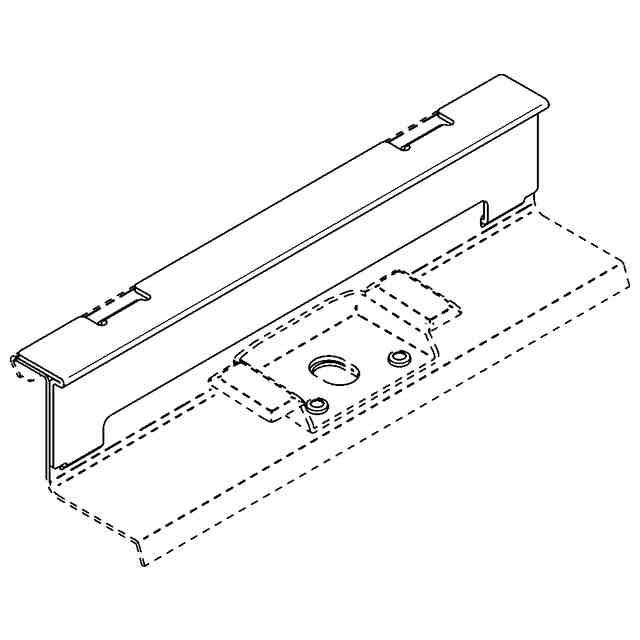

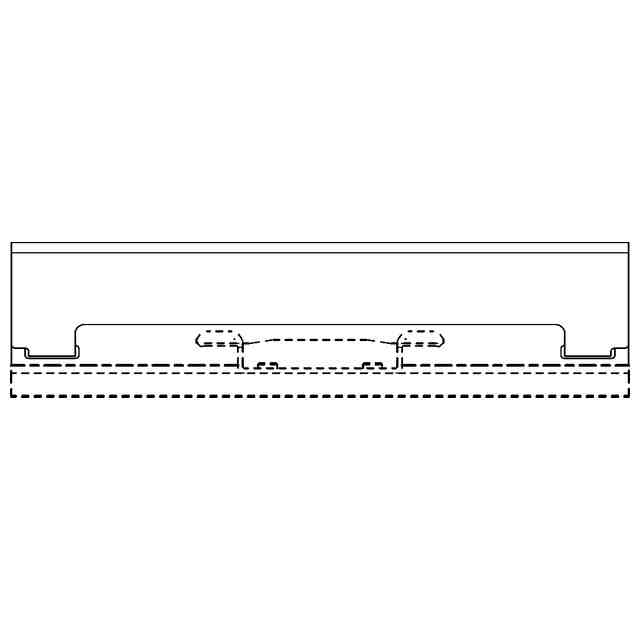

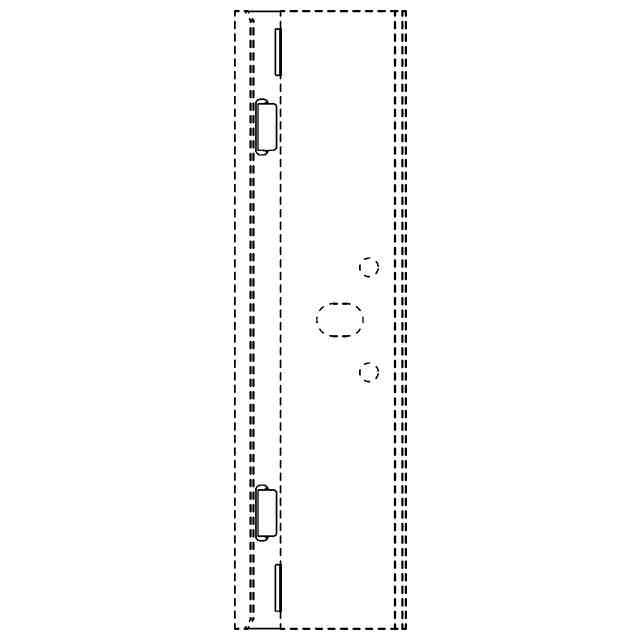

意匠の説明破線部分を除いた実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。一点鎖線は、部分意匠として意匠登録を受けようとする部分と、その他の部分との境界のみを示す線である。細線は、立体表面の形状を表す線であり、意匠の模様を構成するものではない。正面図と背面図は対称の為、背面図を省略する。

関連意匠
