意匠ウォッチ

発行日2024-12-19
公報種別意匠公報(S)
登録番号1787407
登録日2024-12-11
意匠に係る物品アース金具
意匠分類H1-890(基本的電気素子)
出願番号2024015597
出願日2024-07-26
意匠権者株式会社サカタ製作所
代理人個人,個人,個人,個人,個人

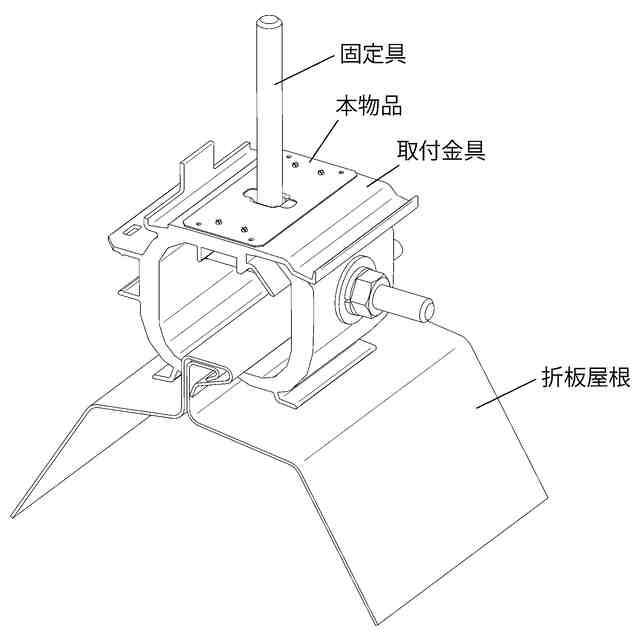

意匠に係る物品の説明本物品は、折板屋根などに太陽電池モジュールを設置する際に、太陽電池モジュールを接地するための導通機能を有するアース金具である。本物品は、例えば、折板屋根のための取付金具上に配置され、本物品上の両側または片側に太陽電池モジュールを載せ、固定具を使用して太陽電池モジュールを本物品上で固定することによって、本物品の突起が太陽電池モジュールを穿刺し、太陽電池モジュールを導通させることが可能である。本物品は、舌部を備えている。本物品が取付金具の上部に配置されているとき、本物品の舌部が取付金具の孔の中に延在する。これにより、本物品の舌部は、取付金具の孔の側面に接触することによって、取付金具の上面上で本物品が回転することを防止することが可能である。

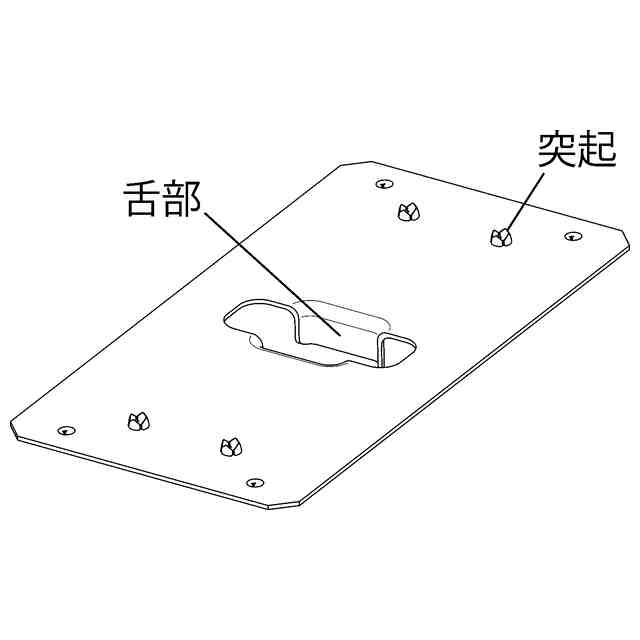

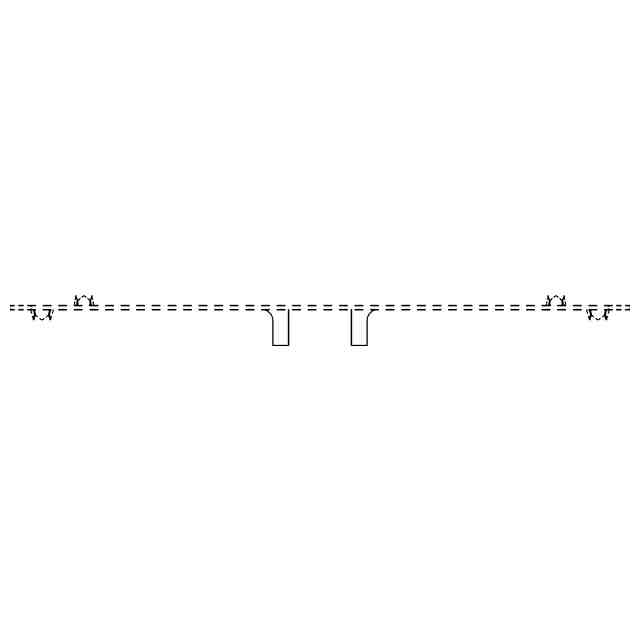

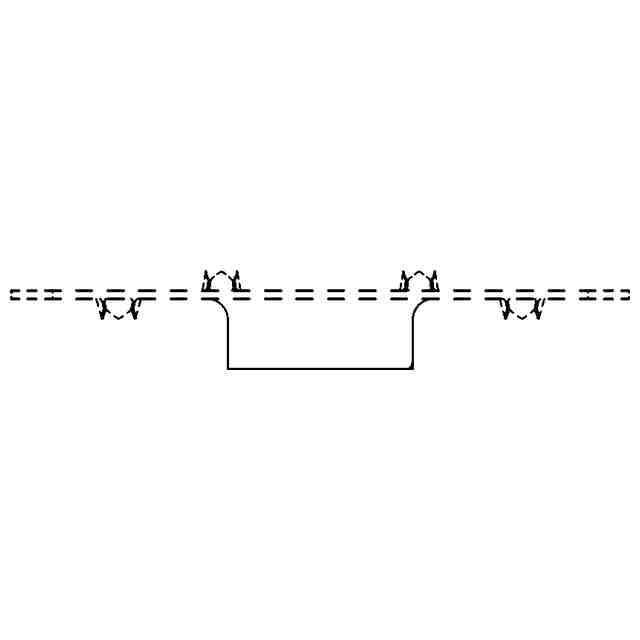

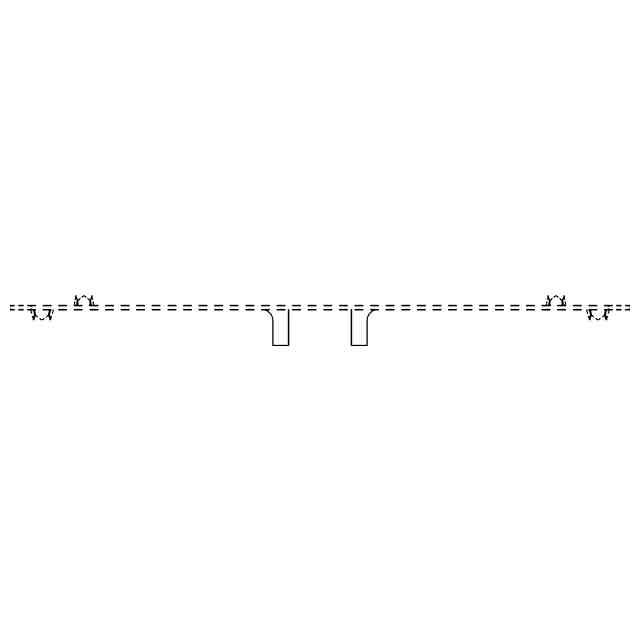

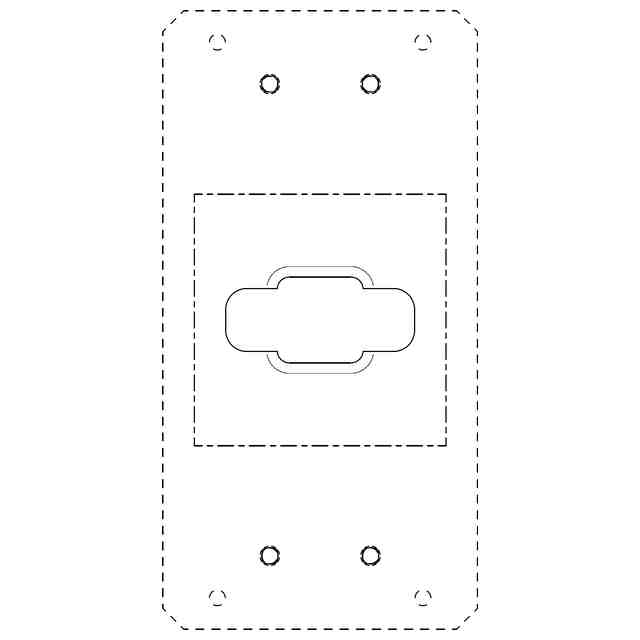

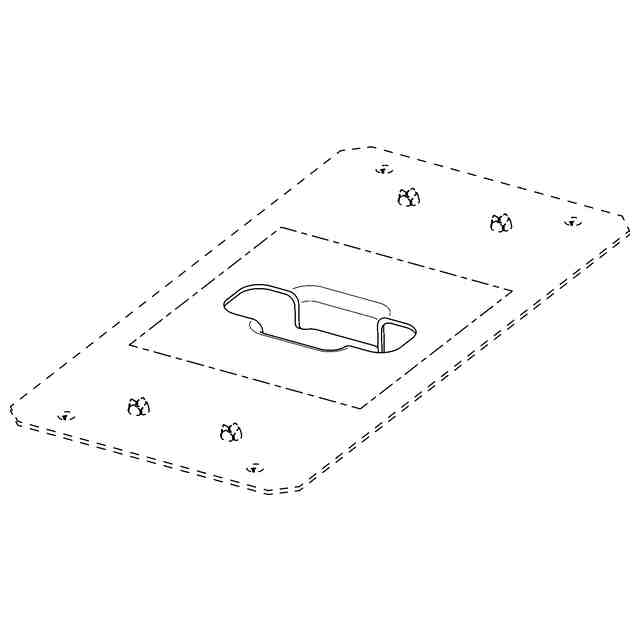

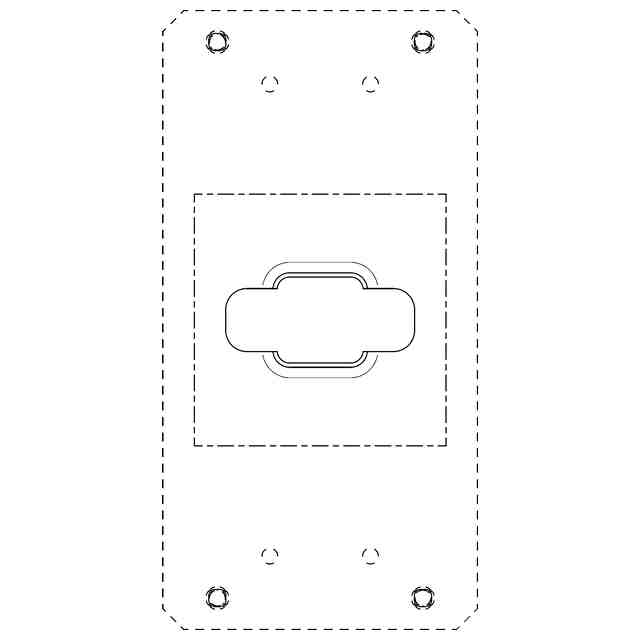

意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。一点鎖線は、部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。各図中に表された細線はいずれも立体表面の形状を表す線であり、意匠の模様を構成するものではない。

関連意匠
