発行日2025-10-07
公報種別意匠公報(S)
登録番号1810195
登録日2025-09-29
意匠に係る物品ボビン
意匠分類H1-4390(基本的電気素子)
出願番号2025008480
出願日2025-04-28
意匠権者新電元工業株式会社,SHINDENGEN ELECTRIC MANUFACTURING CO.,LTD.
代理人個人,個人,個人,個人

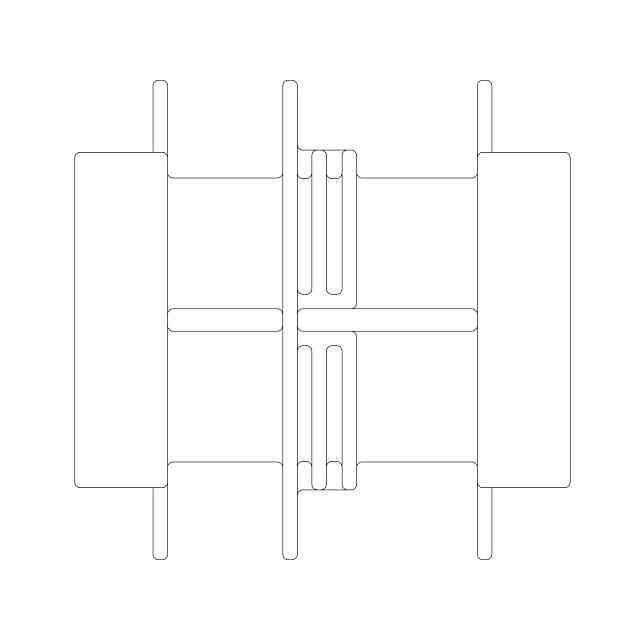

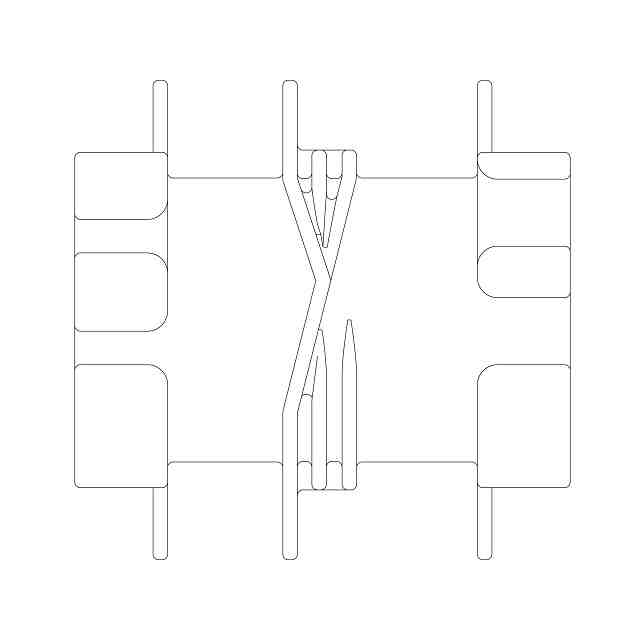

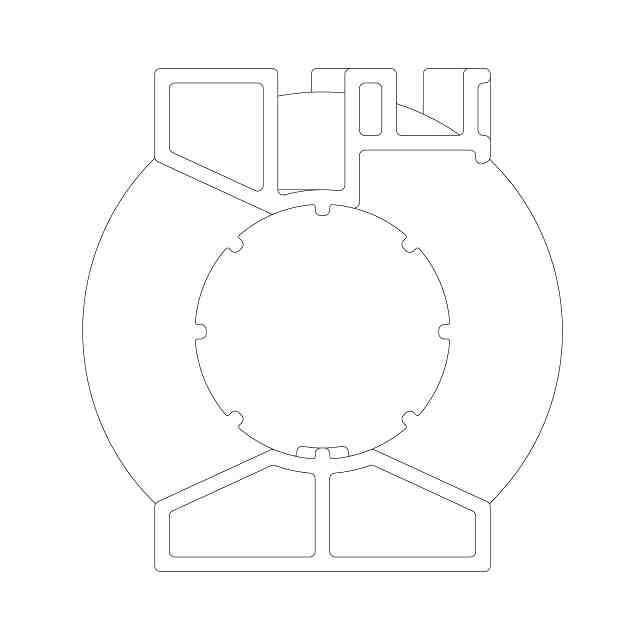

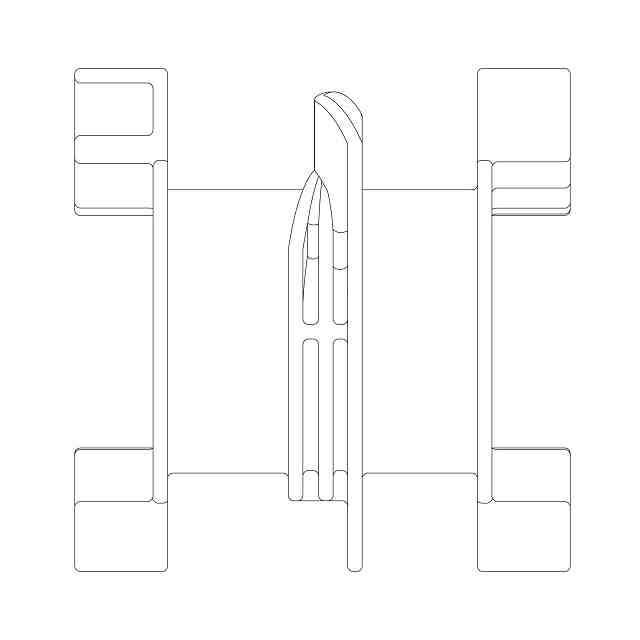

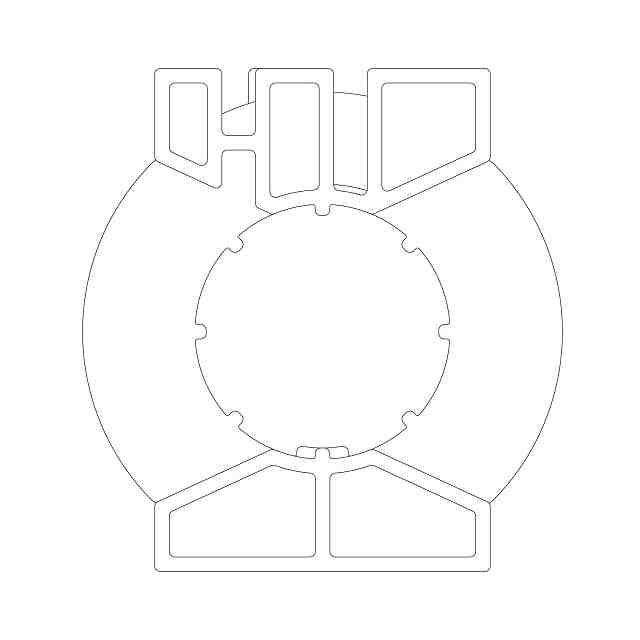

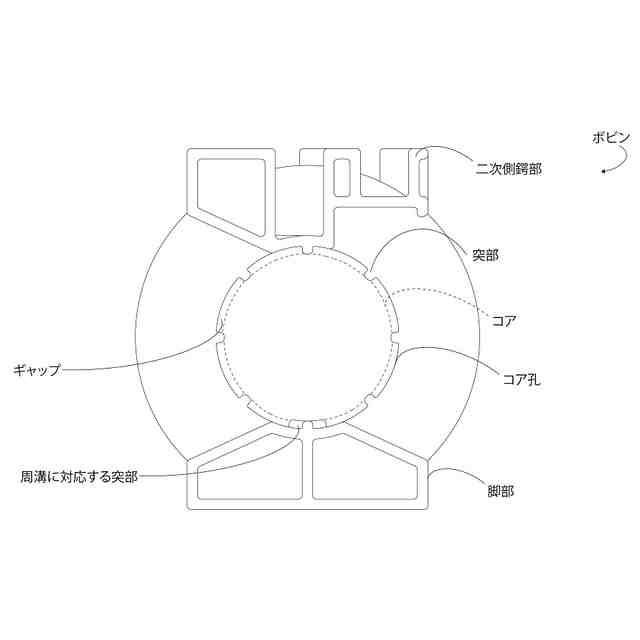

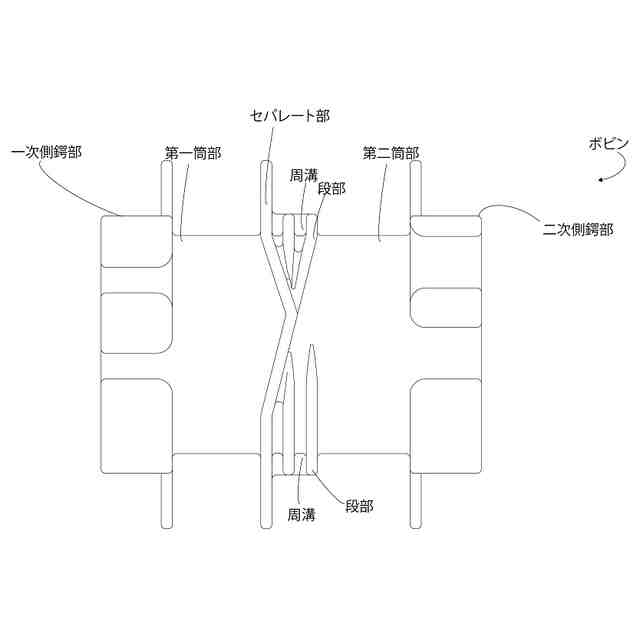

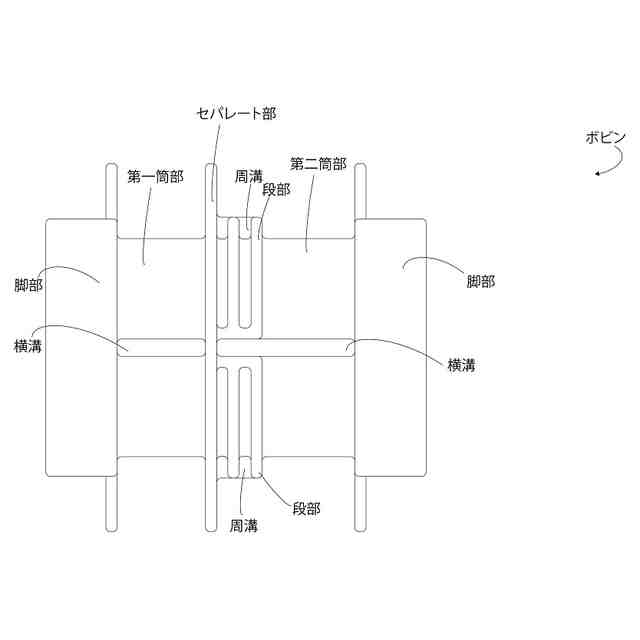

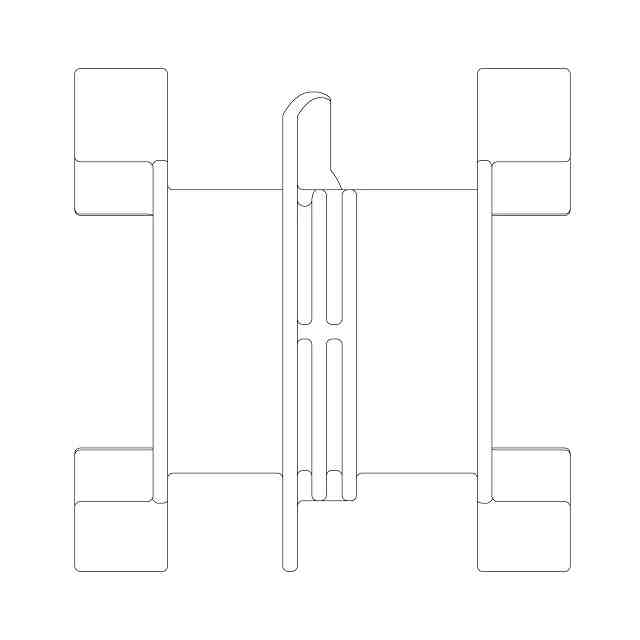

意匠に係る物品の説明本物品は、トランス、リアクトル、チョークコイル等に用いられるボビンであり、巻線が巻き付けられるものである。ボビンは、一次巻線が巻き付けられる第一筒部と二次巻線が巻き付けられる第二筒部を有するとともに、一次巻線が挿通される一次側鍔部および二次巻線が挿通される二次側鍔部を有している。第一筒部と第二筒部は、セパレート部によって区画されている。セパレート部の壁面であって、第二筒部の周面には、セパレート部の外側に突出する環状の段部が設けられ、二次巻線は外側に突出する段部に乗り上げるように巻き付けられる。また、段部には周溝が設けられるとともに、第一筒部および第二筒部の周面には、横溝が設けられている。周溝および横溝は、一次巻線および二次次巻線が巻き付けられた状態で放熱樹脂が浸透可能となっている。更に、ボビンの軸方向にはコア孔が空けられており、コア孔にはコアが挿入される。コア孔の内周面側には複数の突部が設けられており、突部を介してコアとコア孔の内周面との間にはギャップが形成される。複数の突部のうち底部側の突部は横溝に対応する位置の突部となっている。ボビンの底部には、脚部が設けられている。
意匠の説明

関連意匠
