発行日2025-05-19
公報種別意匠公報(S)
登録番号1798778
登録日2025-05-09
意匠に係る物品ボビン
意匠分類H1-4390(基本的電気素子)
出願番号2024023672
出願日2024-11-15
意匠権者新電元工業株式会社,SHINDENGEN ELECTRIC MANUFACTURING CO.,LTD.
代理人個人,個人,個人,個人

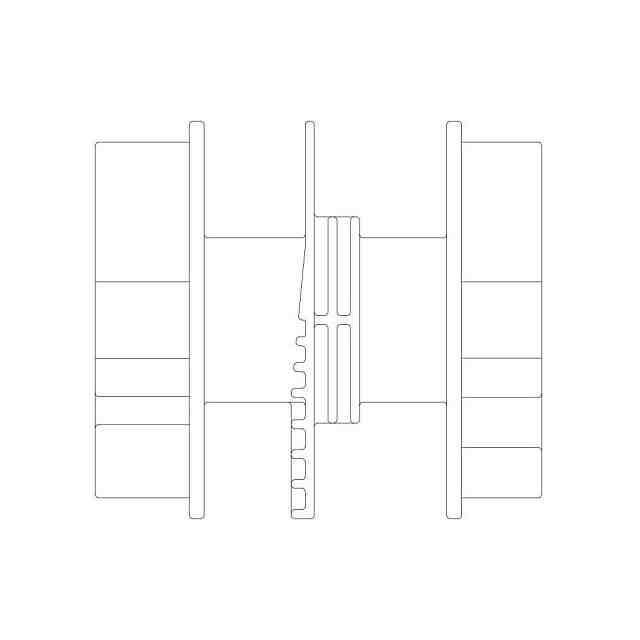

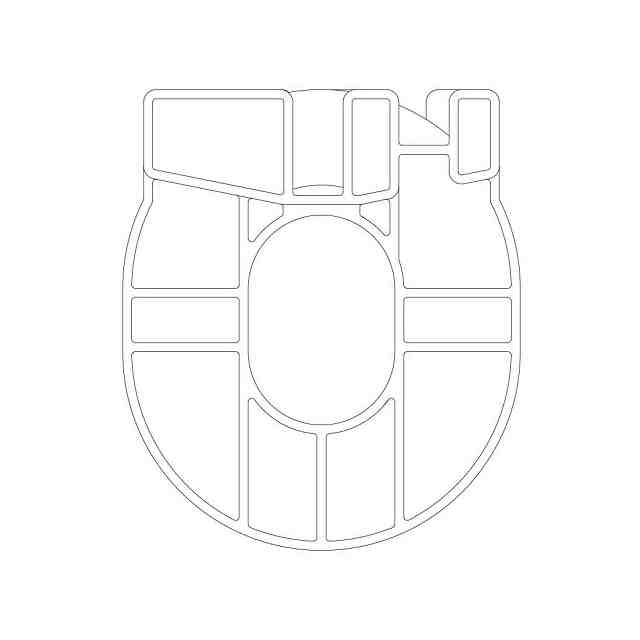

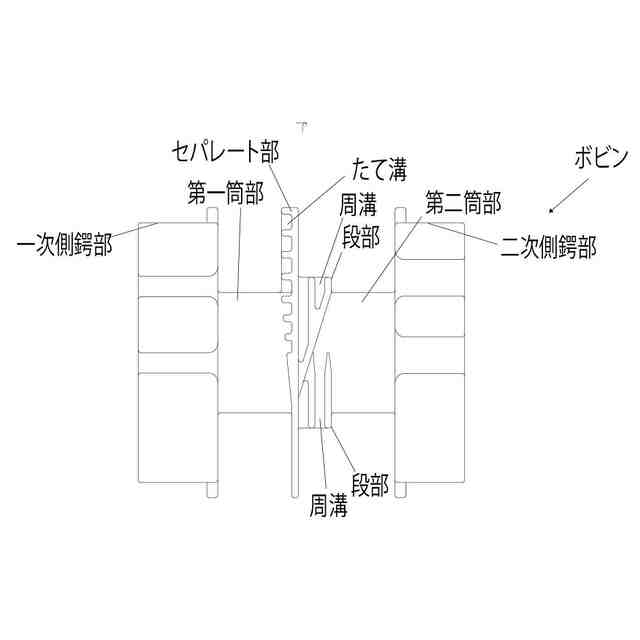

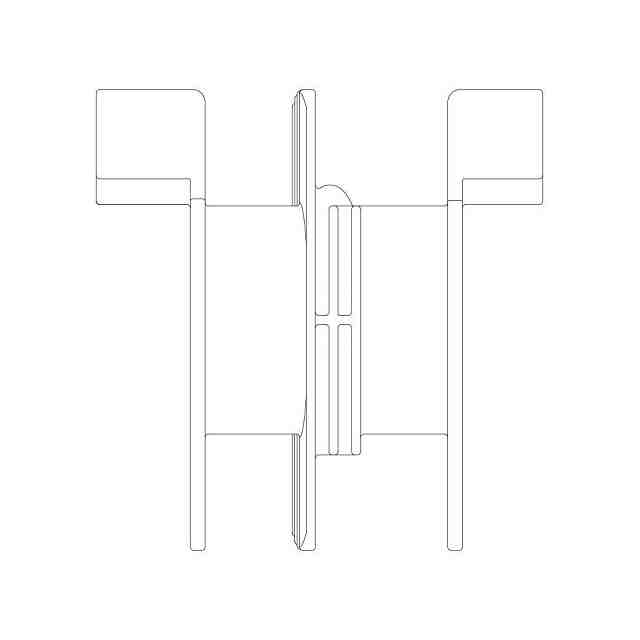

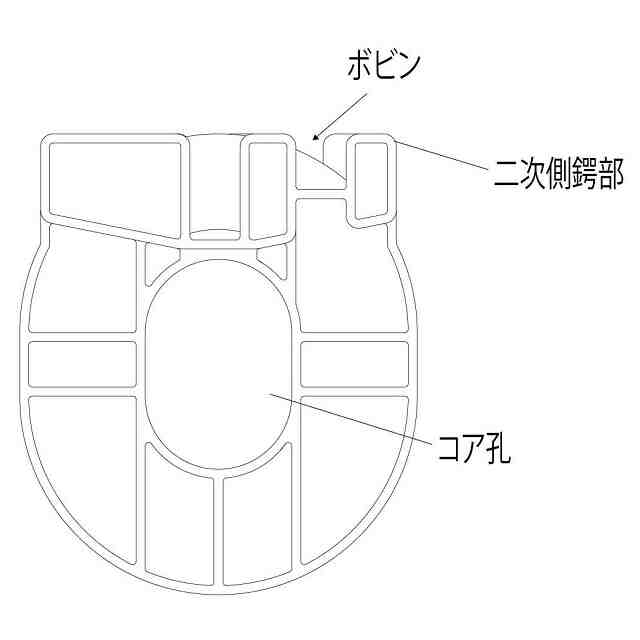

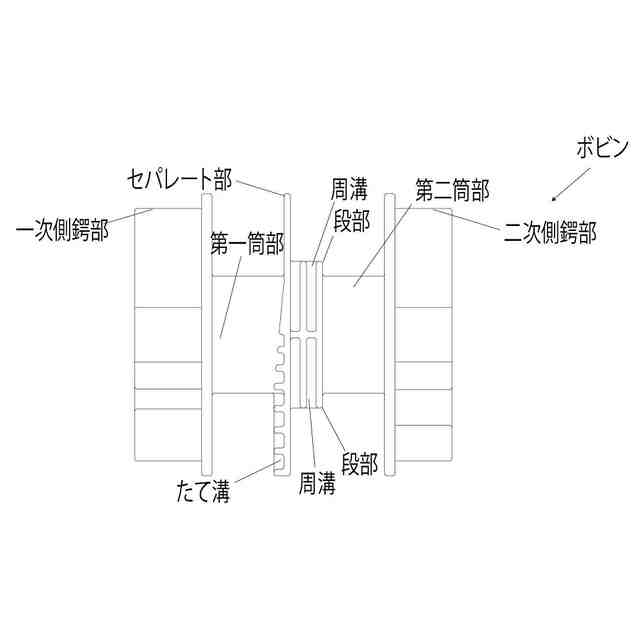

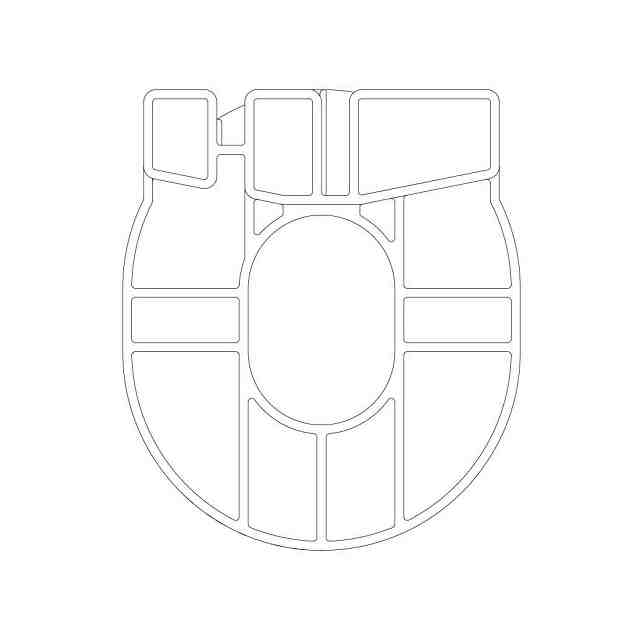

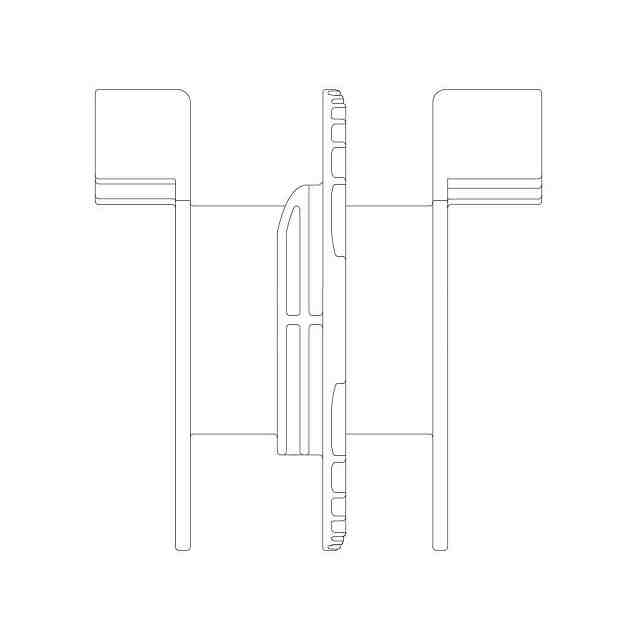

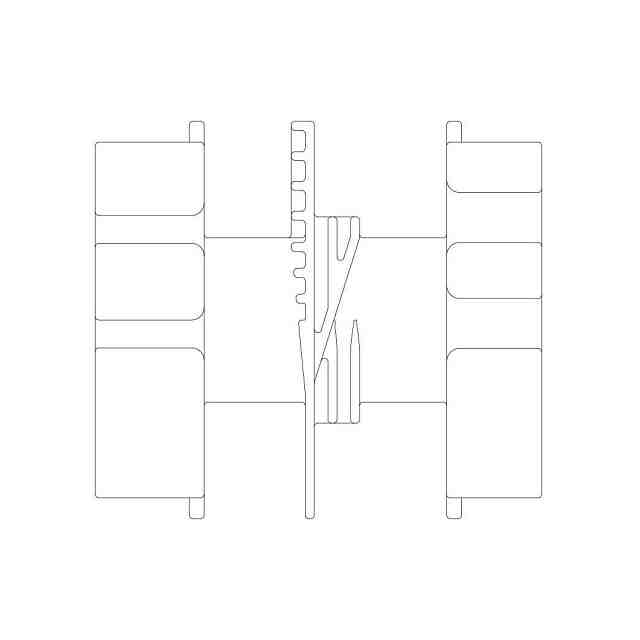

意匠に係る物品の説明本物品は、トランス、リアクトル、チョークコイル等に用いられるボビンであり、巻線が巻き付けられるものである。ボビンは、一次巻線が巻き付けられる第1筒部と二次巻線が巻き付けられる第2筒部を有するとともに、一次巻線が挿通される一次側鍔部および二次巻線が挿通される二次側鍔部を有している。第1筒部と第2筒部は、セパレート部によって区画されている。セパレート部の壁面であって、第2筒部の周面には、セパレート部の外側に突出する環状の段部が設けられ、二次巻線は外側に突出する段部に乗り上げるように巻き付けられる。また、段部には周溝が設けられるとともに、セパレート部には、縦溝が設けられている。縦溝および周溝は、一次巻線および二次次巻線が巻き付けられた状態で放熱樹脂が浸透可能となっている。更に、ボビンの軸方向にはコア孔が空けられており、コア孔にはコアが挿入される。
意匠の説明

関連意匠
