発行日2025-06-04
公報種別意匠公報(S)
登録番号1800116
登録日2025-05-26
意匠に係る物品耐力壁
意匠分類L4-3200(建築用構成品)
出願番号2024015421
出願日2024-07-25
意匠権者ライフデザイン・カバヤ株式会社
代理人個人

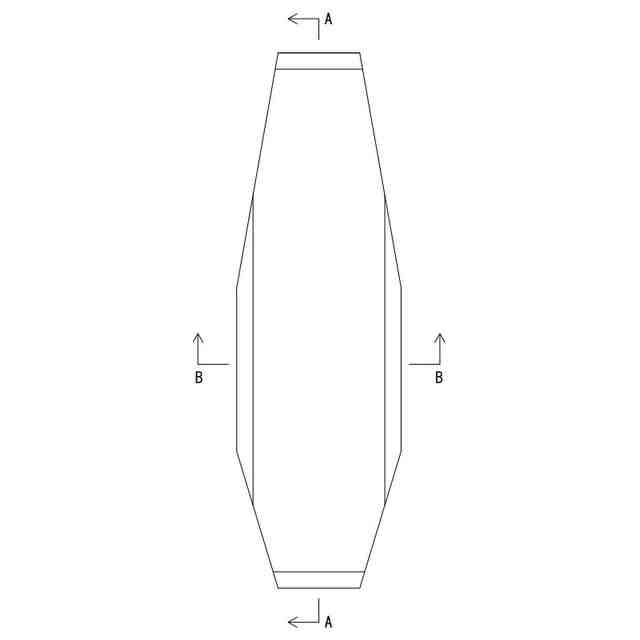

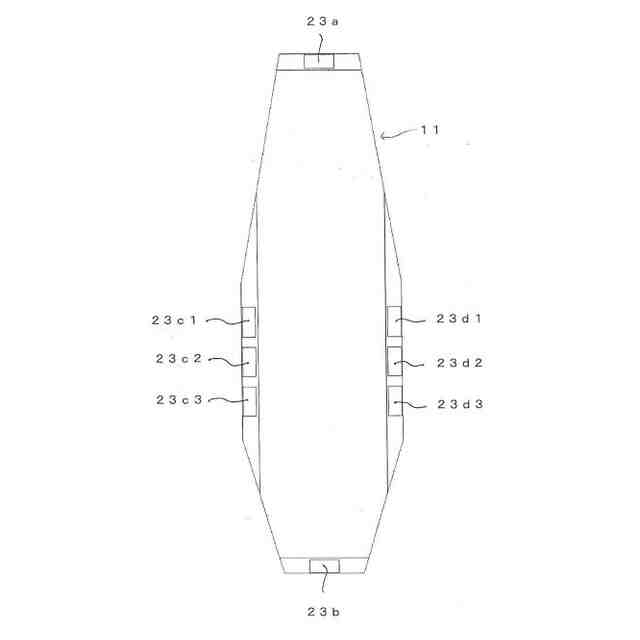

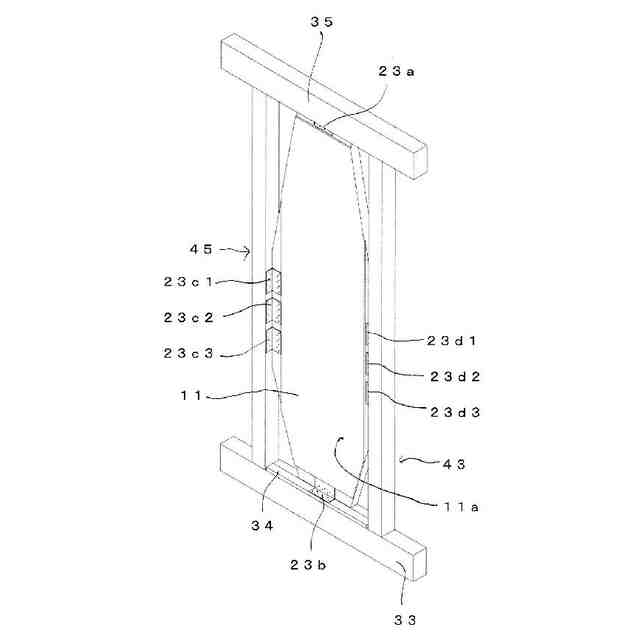

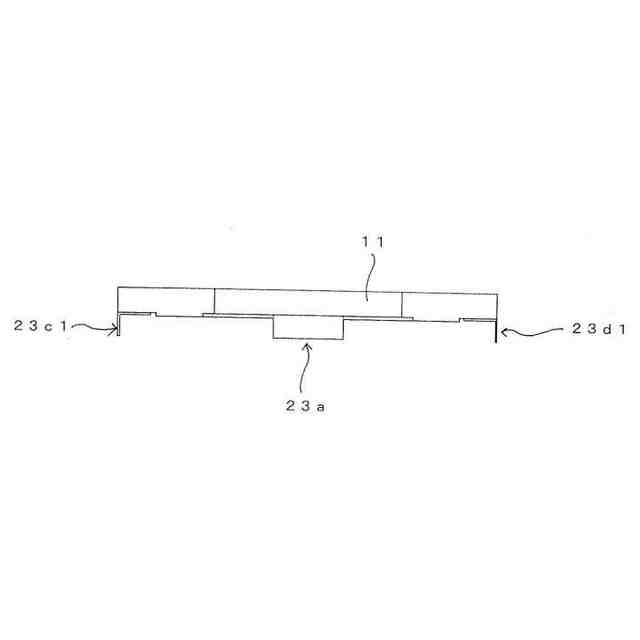

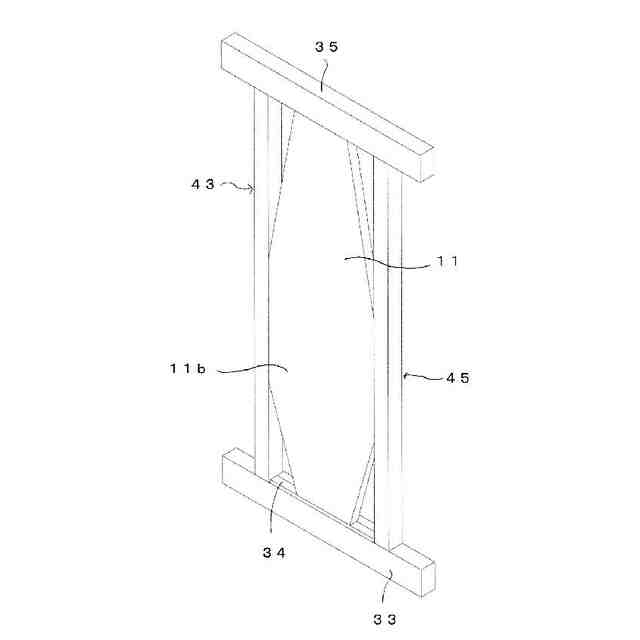

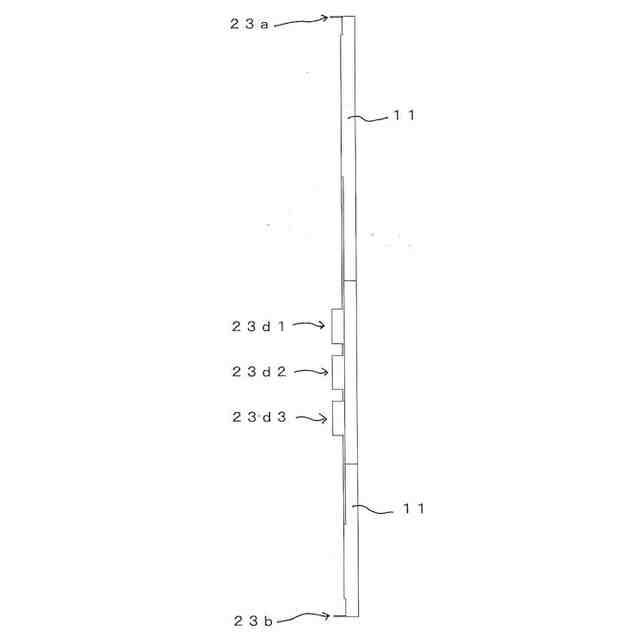

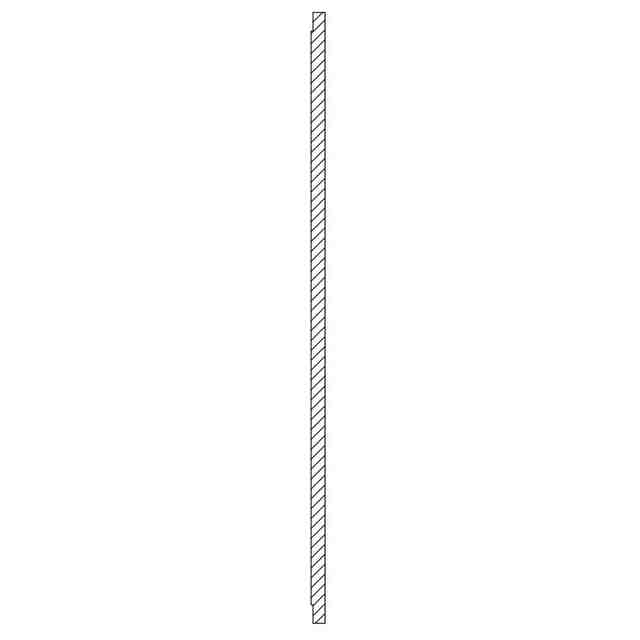

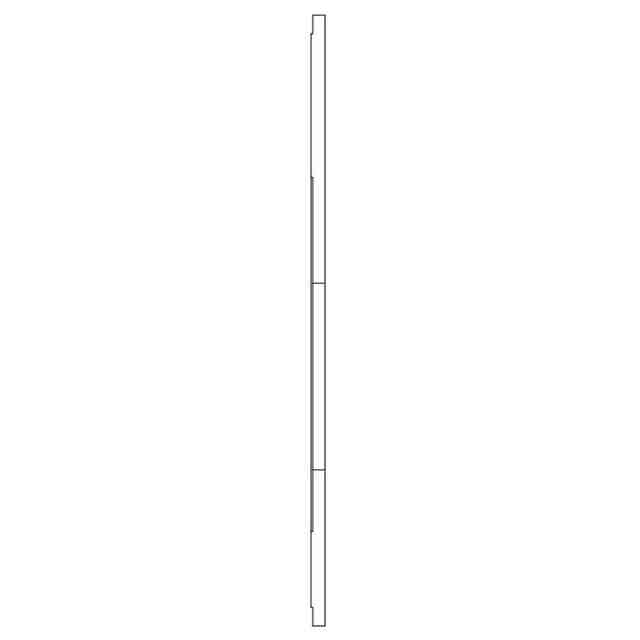

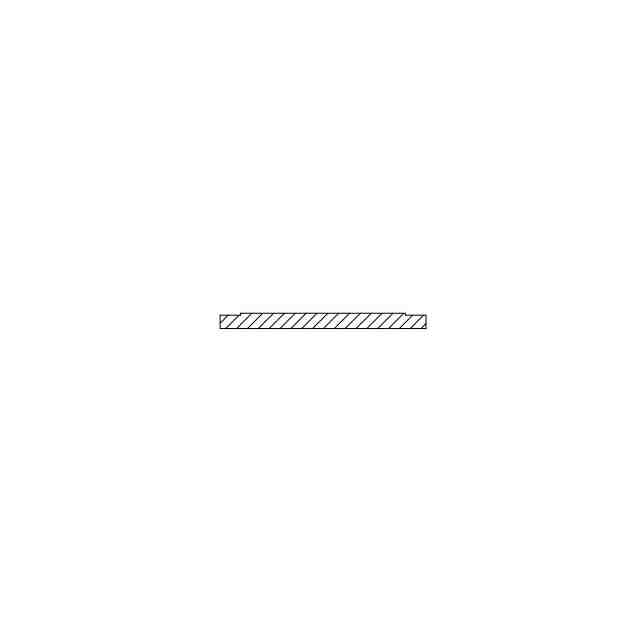

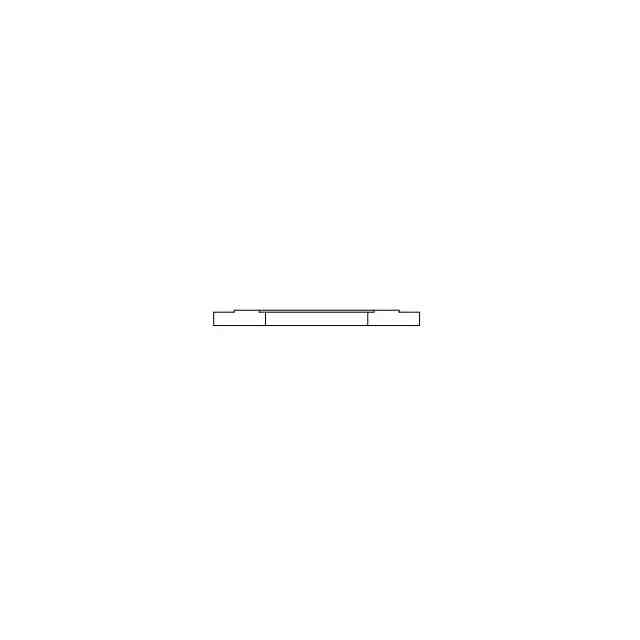

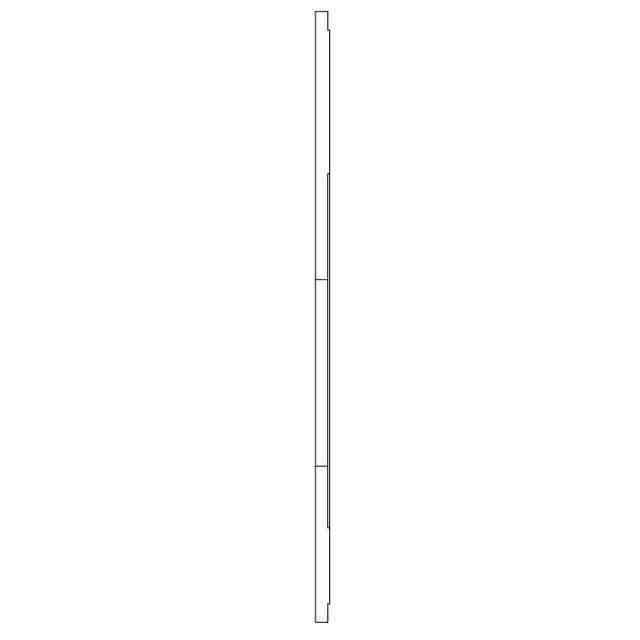

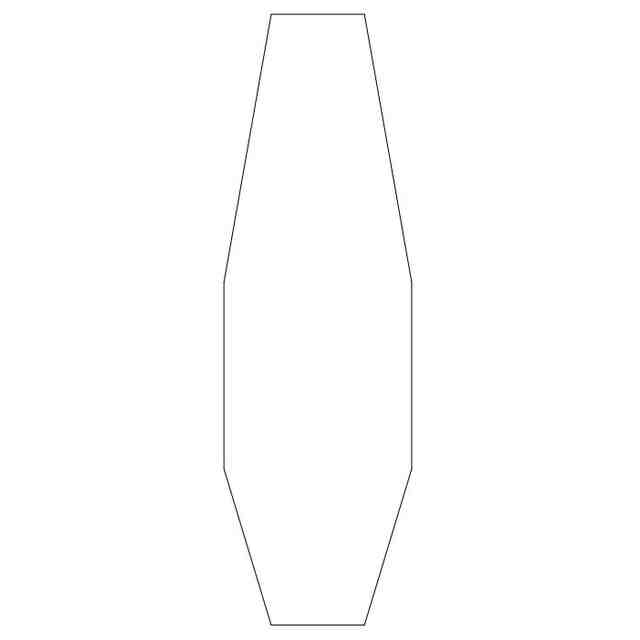

意匠に係る物品の説明本物品の耐力壁は、板状部材により形成され、建築物の構造部材(例えば、梁や柱といった荷重を支える部材)に取り付けられることで、地震等によってこの構造部材に荷重が加わっても、耐力壁がこの力に抗することで、建築物が変形や倒壊することを防止又は減少させることができるものである。例えば、使用状態を示す参考正面図、使用状態を示す参考平面図そして使用状態を示す参考右側面図に示すように、本物品の耐力壁11は、取付金具(ここではアングル材)23a、23b、23c1、23c2、23c3、23d1、23d2、23d3を取り付けて、これら取付金具23a、23b、23c1、23c2、23c3、23d1、23d2、23d3を介して建築物の構造部材に固定されることができる。使用状態を示す参考図1は、本物品の耐力壁11を建築物の軸組材(構造部材に含まれる)に取り付けたところを示す斜視図(正面側から見たところを示す)であり、使用状態を示す参考図2は、本物品の耐力壁11を建築物の軸組材(構造部材に含まれる)に取り付けたところを示す斜視図(背面側から見たところを示す)である。ここでは長手方向が水平な第1横部材33と、長手方向が水平な第2横部材35と、長手方向が鉛直な第1縦部材43と、長手方向が鉛直な第2縦部材45と、が一平面に属するように配置され、第1縦部材43上端と第2縦部材45上端とが第2横部材35に固定されると共に、第1縦部材43下端と第2縦部材45下端とが第1横部材33に固定されることで建築物の軸組材(構造部材)の一部を形成している。なお、これらの部材33、35、43、45はいずれも真っ直ぐな角材により形成され、部材33の上面には板状の床下地材34が取り付けられている。そして、耐力壁11は、耐力壁11が有する両主表面11a、11bが該一平面に略平行になるように配設され、取付金具23aを取付ビスにより第2横部材35に取り付け、取付金具23bを取付ビス(床下地材34を貫通する)により第1横部材33に取り付け、取付金具23c1、23c2、23c3を取付ビスにより第2縦部材45に取り付け、取付金具23d1、23d2、23d3を取付ビスにより第1縦部材43に取り付けることにより、耐力壁11がこれらの部材33、35、43、45に固定されている。このように部材33、35、43、45に固定された耐力壁11は、部材33、35、43、45の相対位置が変化することを減少又は防止し、とりわけ第1横部材33(水平部材)に対する第1縦部材43(鉛直部材)及び第2縦部材45(鉛直部材)がなす角度(使用状態を示す参考図1及び2では約90度)や第2横部材35(水平部材)に対する第1縦部材43(鉛直部材)及び第2縦部材45(鉛直部材)がなす角度(使用状態を示す参考図1及び2では約90度)が変化することを減少又は防止し、例えば、地震等によってこれらの部材33、35、43、45に水平力等の力が加わっても、耐力壁11がこの力に抗することで、これらの部材33、35、43、45を含む建築物が変形や倒壊することを防止又は減少させることができる。なお、上では取付金具23a、23b、23c1、23c2、23c3、23d1、23d2、23d3を介して耐力壁11が建築物の構造部材に固定される例を説明したが、取付金具を介することなく、耐力壁11を建築物の構造部材に固定する(例えば、耐力壁11と建築物構造部材との一方に凸部を設け、該凸部を嵌入する凹部を他方に設け、該凸部を該凹部に嵌合させる等)ようにすることもできる。
