発行日2024-11-19
公報種別意匠公報(S)
登録番号1784983
登録日2024-11-11
意匠に係る物品吊子
意匠分類L4-521(建築用構成品)
出願番号2024017470
出願日2024-08-23
意匠権者株式会社サカタ製作所
代理人個人,個人,個人,個人,個人

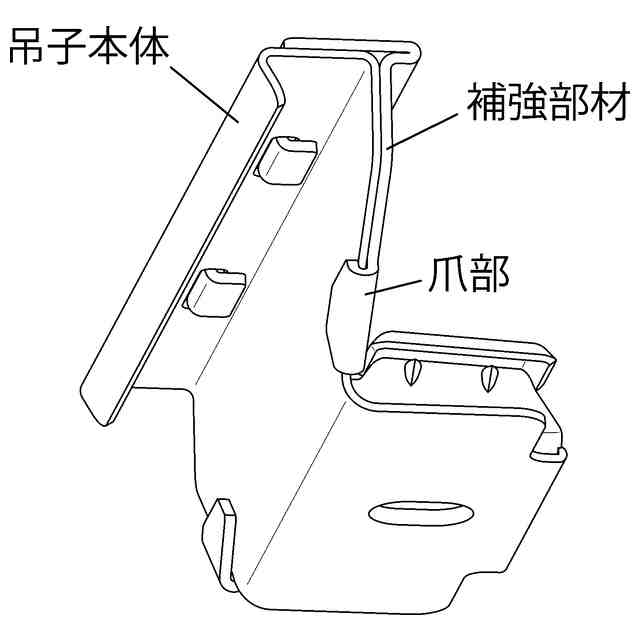

意匠に係る物品の説明本物品は、折板屋根を係止するための吊子である。本物品は、吊子本体と補強部材とを備えている。補強部材は、複数の爪部を備えており、複数の爪部は、補強部材が吊子本体に固定されるように、加締めされている。本物品は、屋根下地(例えば、タイトフレーム、断熱金具等)上に配置され、固定具(例えば、ボルトおよびナット等)を用いて固定して使用される。本物品は、例えば、使用状態参考図1に示されるようにタイトフレーム上に配置されることが可能であり、使用状態参考図2に示されるように断熱金具上に配置されることが可能である。

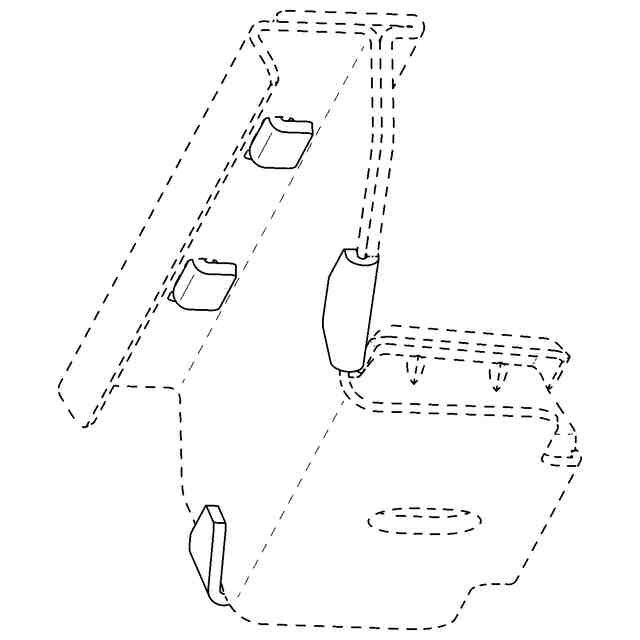

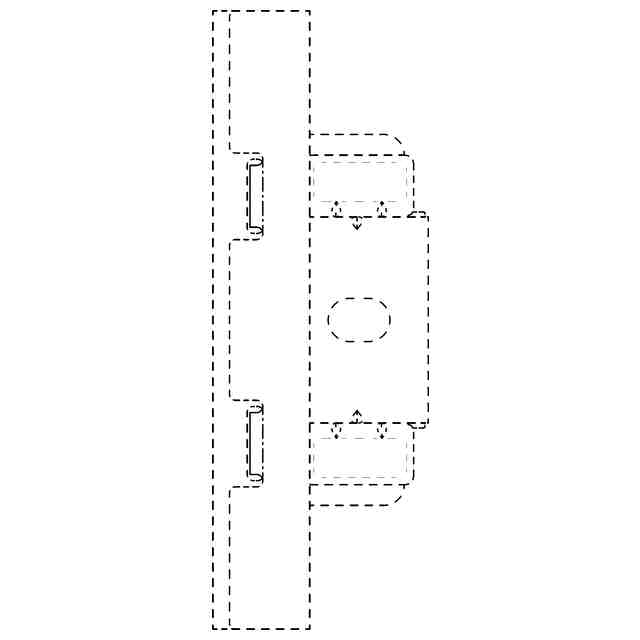

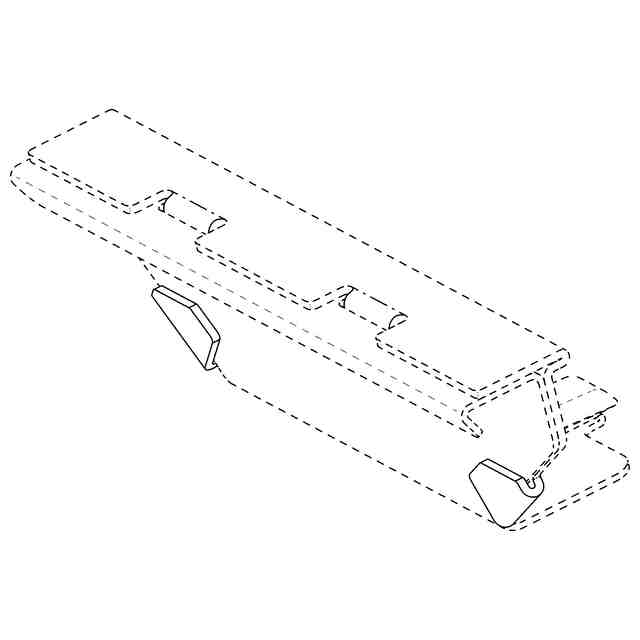

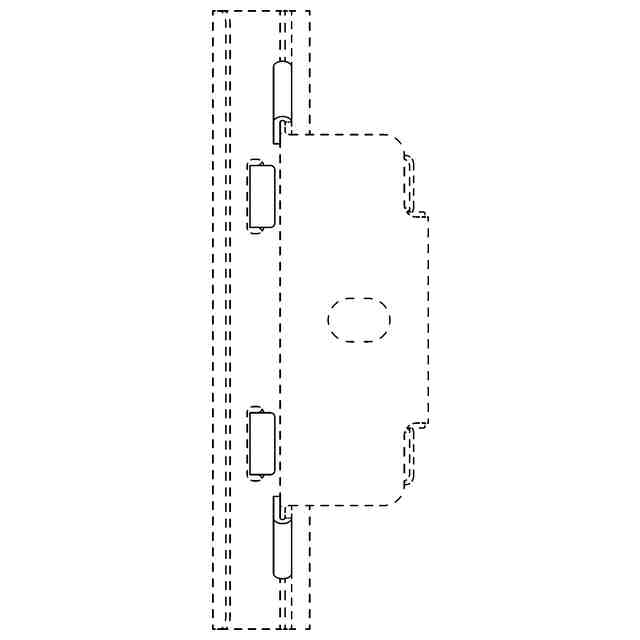

意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。一点鎖線は、部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。各図中に表された細線はいずれも立体表面の形状を表す線であり、意匠の模様を構成するものではない。

関連意匠
