発行日2025-04-14
公報種別意匠公報(S)
登録番号1795963
登録日2025-04-04
意匠に係る物品建物用庇
意匠分類L4-2200(建築用構成品)
出願番号2024009787
出願日2024-05-15
意匠権者理研軽金属工業株式会社
代理人

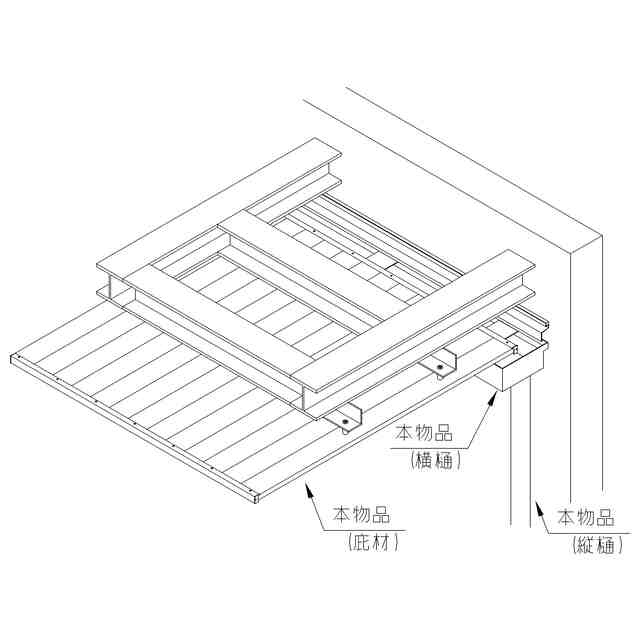

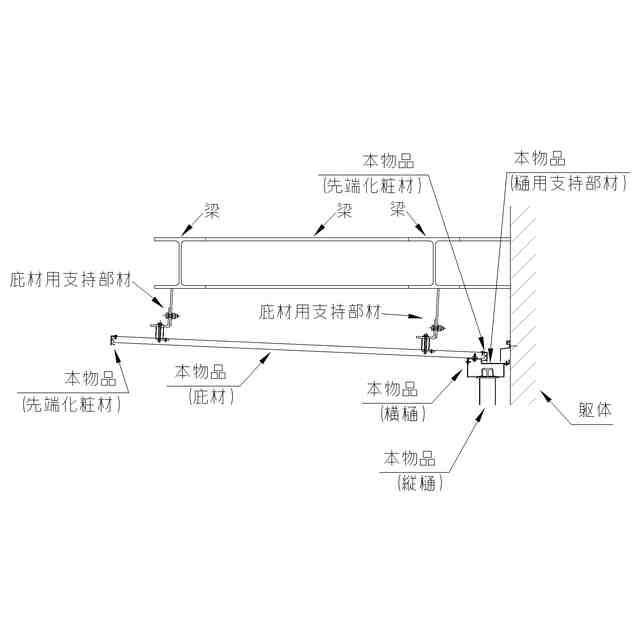

意匠に係る物品の説明本物品は、庇材、先端化粧材、横樋、縦樋、樋用支持部材とからなり、例えば、庇、カーポート、建物間の屋外通路の屋根、バス停の屋根、自転車置き場の屋根などに使用できる。「使用状態を示す参考図」に示すように、躯体等から梁材の長手方向が前方(右側面図でいう左方向)に突出するように取り付けられ、複数の庇材を梁の下方に支持部材を介して取り付け、庇材の先端側および基端側は複数の庇材を跨ぐように先端化粧材で覆われている。さらに、庇材の基端側(躯体側)の下方には樋用支持部材を介して横樋が庇板の幅方向(平面図でいう左右方向)に取り付けられ、横樋の端部には、縦樋が固定されている。この庇材は、長手方向の端部に設けられた係合部によって隣り合う庇材同士を連結する。なお、庇材の枚数を増減することで、幅方向の長さが変動する。また、横樋は取り外し可能に庇材に取り付けられている。

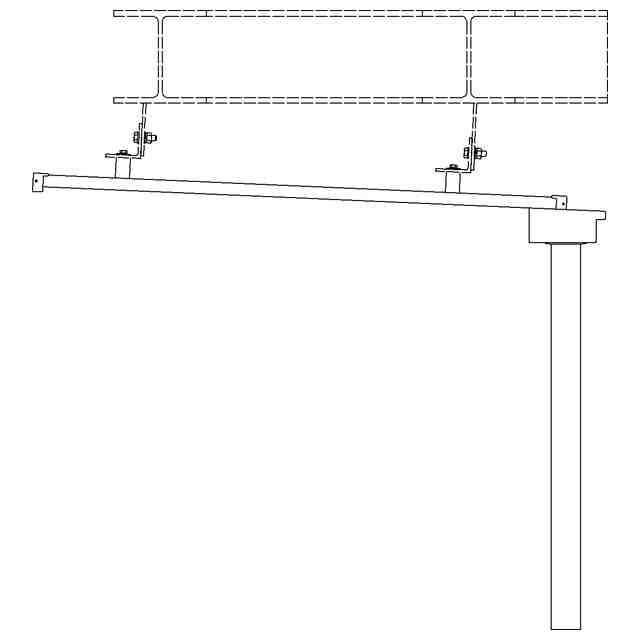

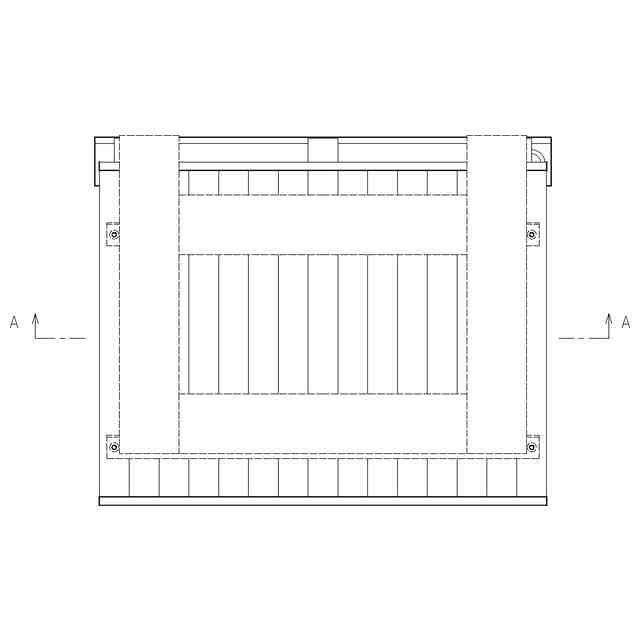

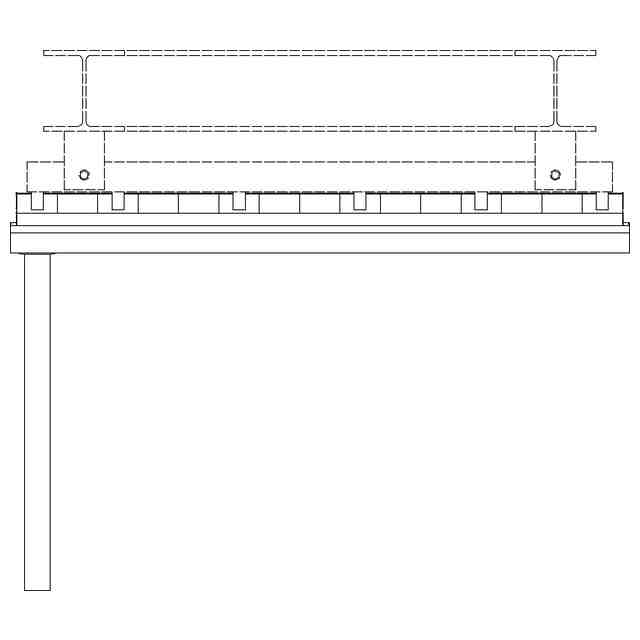

意匠の説明実線で表された部分が、部分意匠として意匠登録を受けようとする部分である。左側面図は右側面図と対称にあらわれるため省略する。この意匠は、平面図において左右に連続するものである。

この意匠をJ-PlatPatで参照する
