発行日2025-03-14
公報種別意匠公報(S)
登録番号1793553
登録日2025-03-06
意匠に係る物品走行部材
意匠分類L4-6591(建築用構成品)
出願番号2024017385
出願日2024-08-23
意匠権者岡田装飾金物株式会社
代理人個人,個人

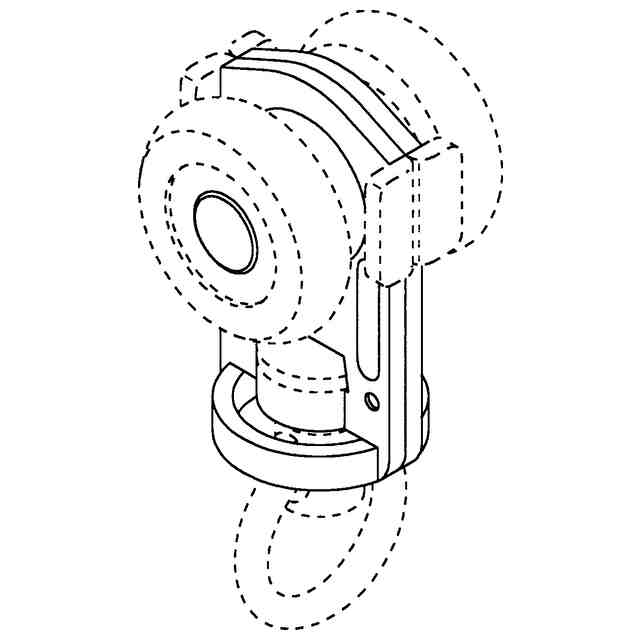

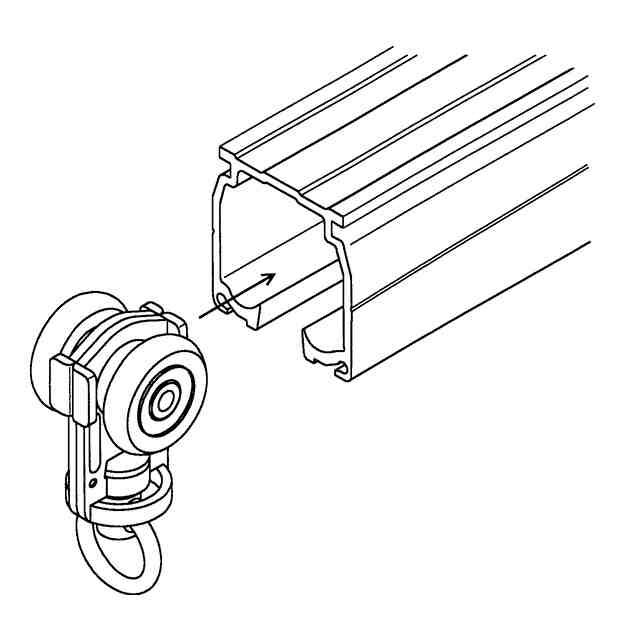

意匠に係る物品の説明本物品は、レールの走行路に沿って走行可能な走行部材(またはランナー)である。本物品は、ボールベアリングを備えていてもよい一対のローラ(車輪部)と、このローラを支持する軸部と、この軸部を支持する一対の支持部材で形成された支持部とを備えている。この支持部には、正面図において縦方向に延びる筋部(合わせ部の筋)が形成され、下部において、支持部の内側に形成され、被移動体を取り付けるための係止部材(リング部材、フック部材など)を有する中間部材を回転可能に嵌合するための取付部と、支持部の下端に形成されたリング状底部とを備えている。上記支持部材には、走行方向の前後に四角状折曲部が形成されている。本物品の支持部の取付部には、必要により上記中間部材を介して、開閉用部材(家庭、工場、倉庫、店舗、車庫、車輌、病院などにおいて、カーテン、シートなどの間仕切りシート、間仕切りポールなど);被運搬用部材または被搬送体(工場、農場や水耕栽培場、配送センターなどの物品の仕分け場などにおいて、運搬される工具、パーツ、組立部品、物品、水や栄養源の供給ユニットやホースなど);歩行補助具(医療、介護分野において、歩行者が把持可能な棒状体、歩行者がもたれ可能な枠状体を有する棒状体など)などの被移動体を取り付け、空間の開閉、部材または被搬送体の運搬、歩行補助などの広い分野で利用できる。

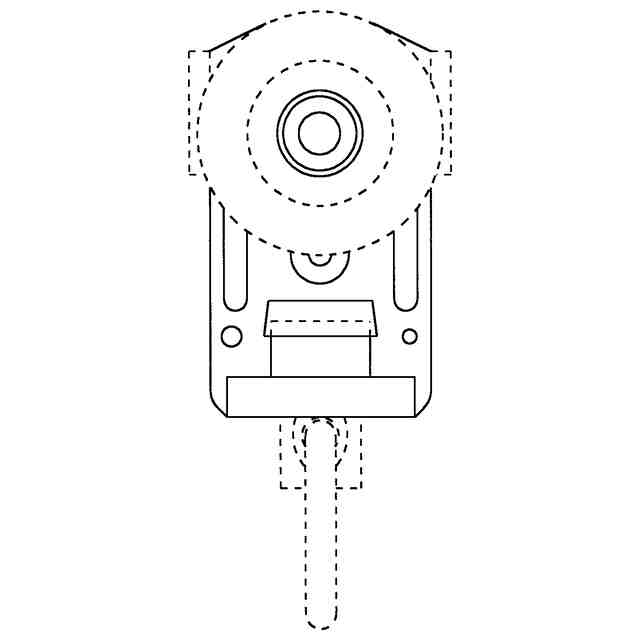

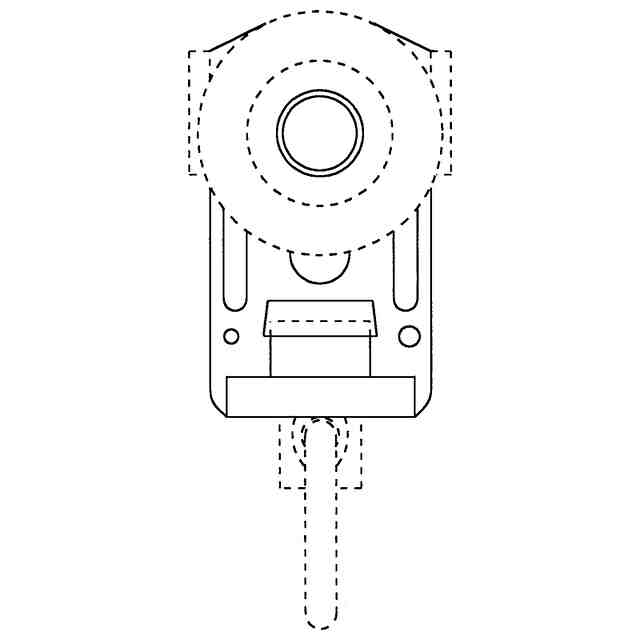

意匠の説明実線で表した部分が部分意匠として意匠登録を受けようとする部分である。背面図は正面図と同一にあらわれるため省略する。

関連意匠
