発行日2025-08-29
公報種別意匠公報(S)
登録番号1807392
登録日2025-08-21
意匠に係る物品柱脚金具
意匠分類L4-510(建築用構成品)
出願番号2025004693
出願日2025-03-10
意匠権者株式会社タツミ
代理人個人

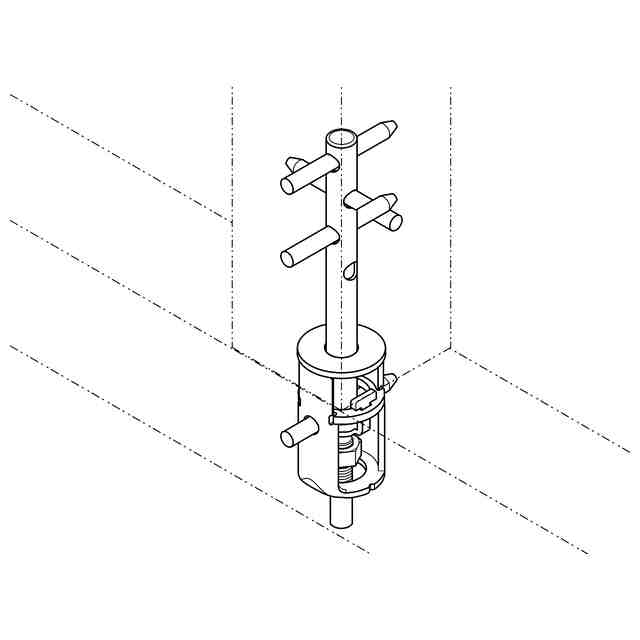

意匠に係る物品の説明本物品は、たとえば使用状態を示す参考斜視図のように、基礎に載せ基礎から突出しているアンカーボルトにナットを螺着し土台を被せ連結ピンを挿入して固定ベース部を基礎上に土台とともに固定し、この固定ベース部に柱連結用ホゾパイプ部を立設するとともにこの柱連結用ホゾパイプ部を上方に貫通突出させて柱受部を設けた柱脚金具であって、柱下端に柱連結用ホゾパイプ部を挿入し柱を柱受部に載せ連結ピンを柱及び柱連結用ホゾパイプの連結孔に挿通して柱と連結し柱と基礎とを連結固定する柱脚金具である。

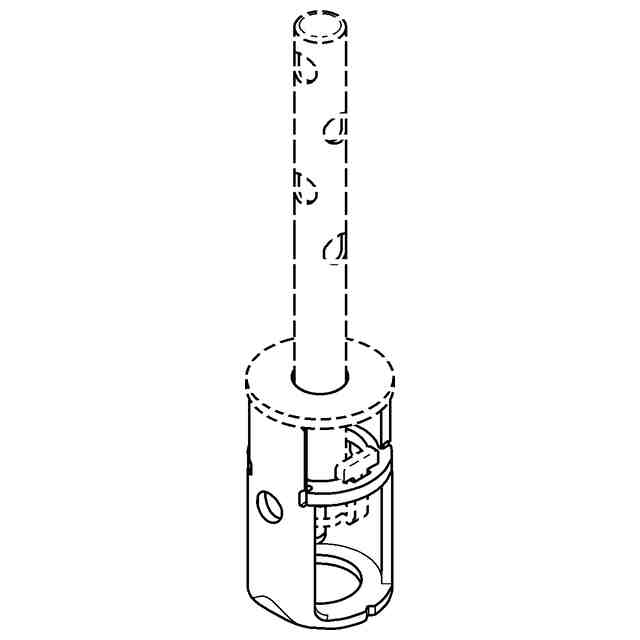

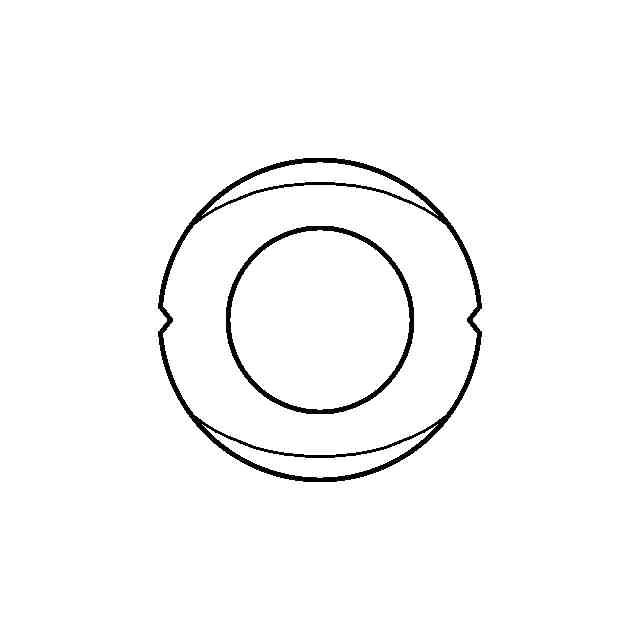

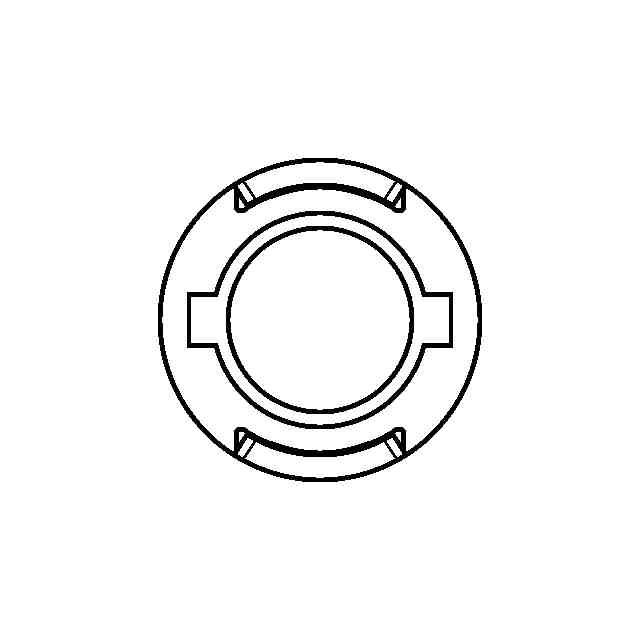

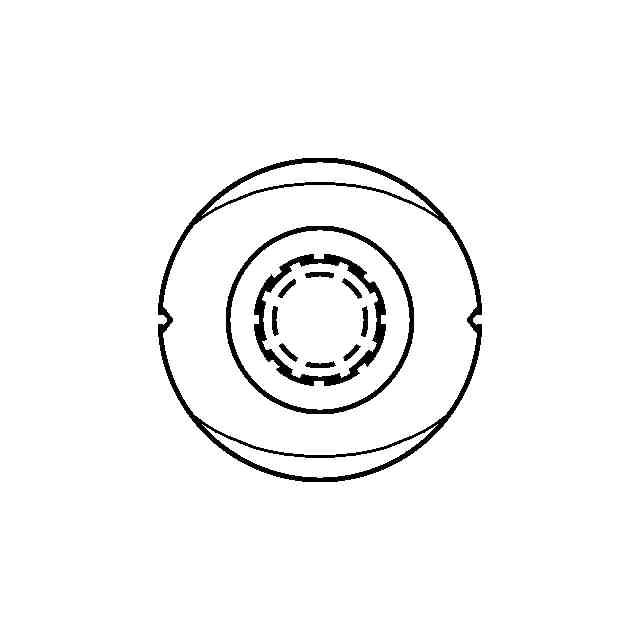

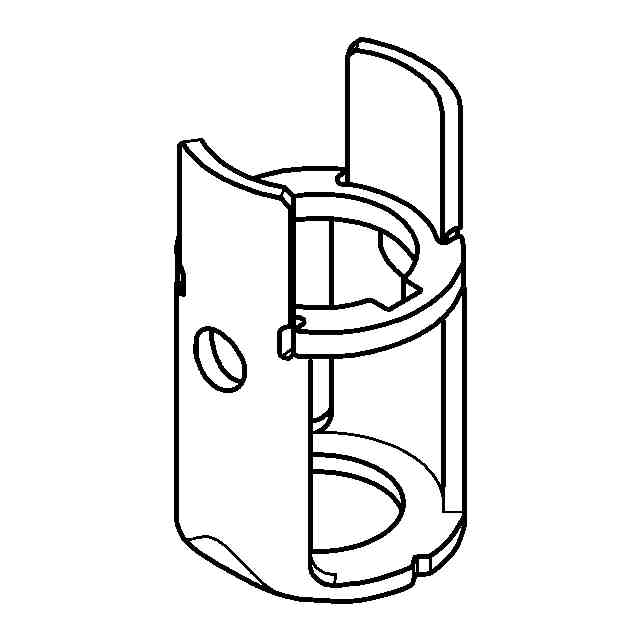

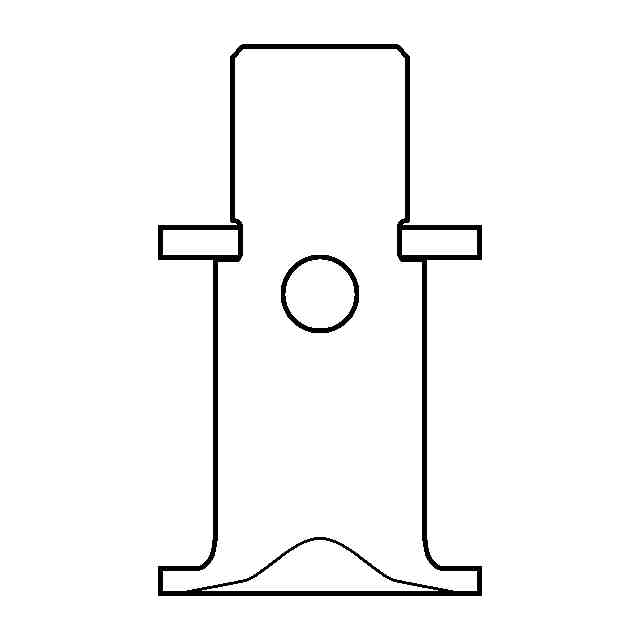

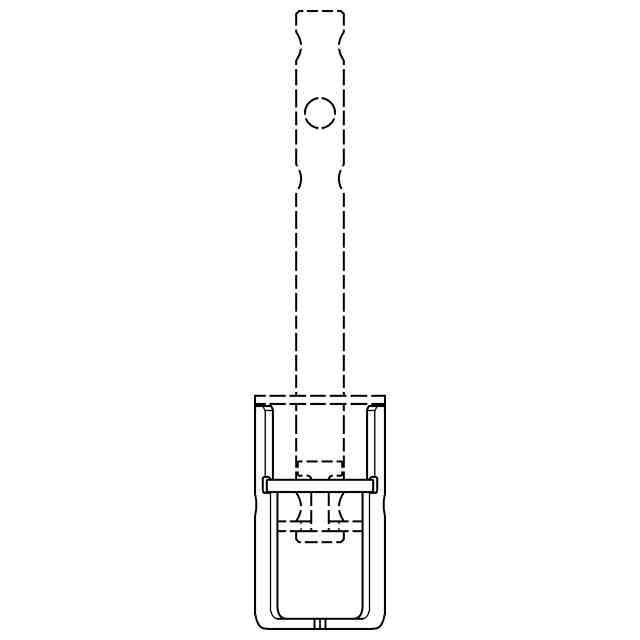

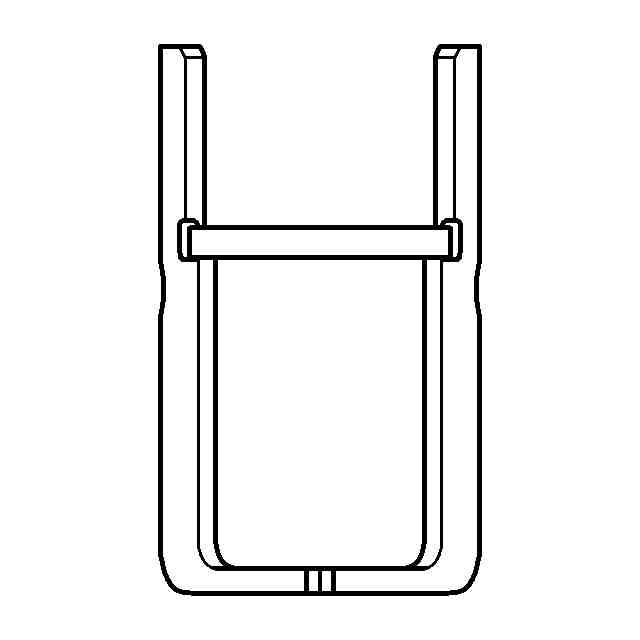

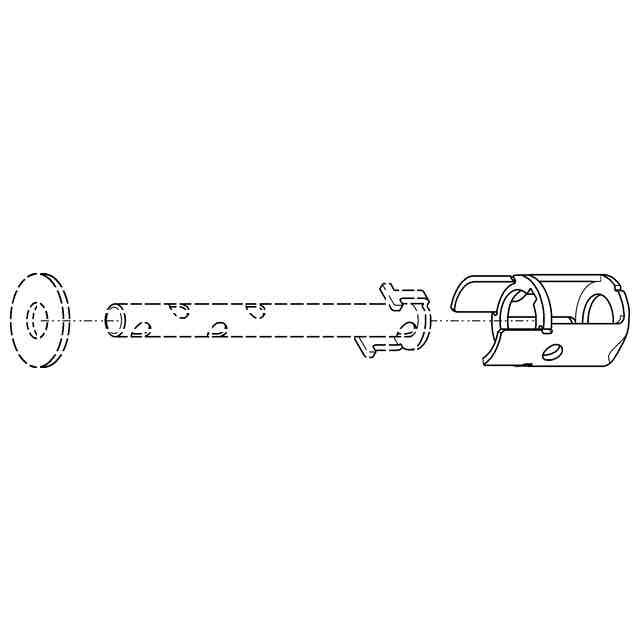

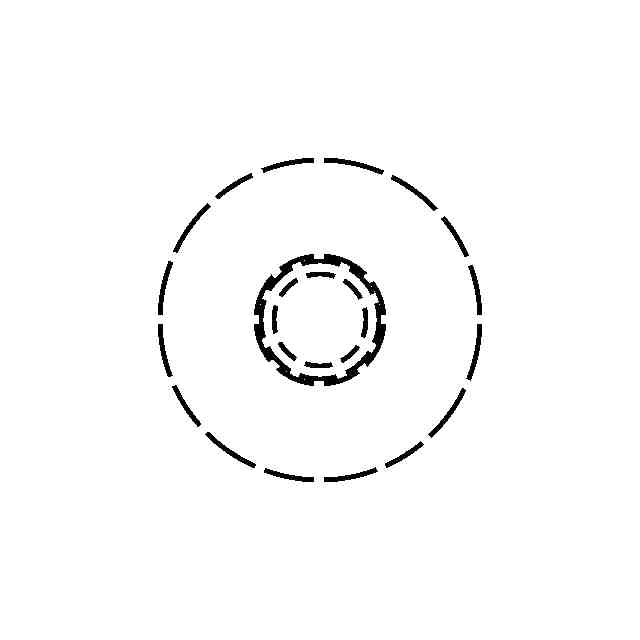

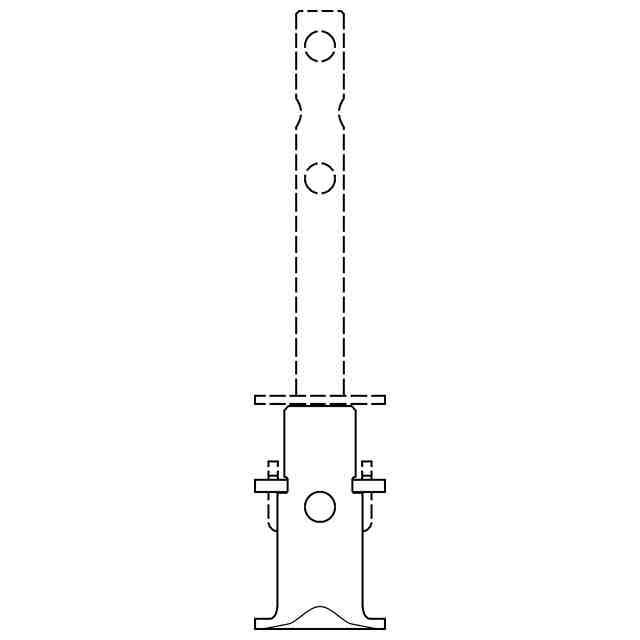

意匠の説明各図にあらわされた細線は、立体表面の形状をあらわす稜線である。また、右側面図は左側面図と、背面図は正面図と固定ベース部の背面図は固定ベース部の正面図と、固定ベース部の右側面図は固定ベース部の左側面図と同一にあらわれる為省略する。なお、使用状態を示す参考斜視図以外の図面に実線で表した部分が意匠登録を受けようとする部分である。

関連意匠
