発行日2025-07-31
公報種別意匠公報(S)
登録番号1776251
登録日2024-07-17
意匠に係る物品建築用接合金具
意匠分類L4-510(建築用構成品)
出願番号2023023906
出願日2023-11-20
意匠権者株式会社タツミ
代理人個人

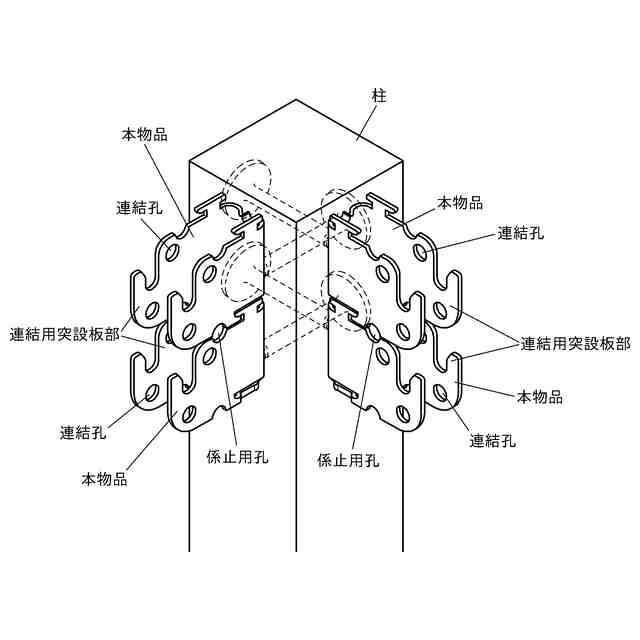

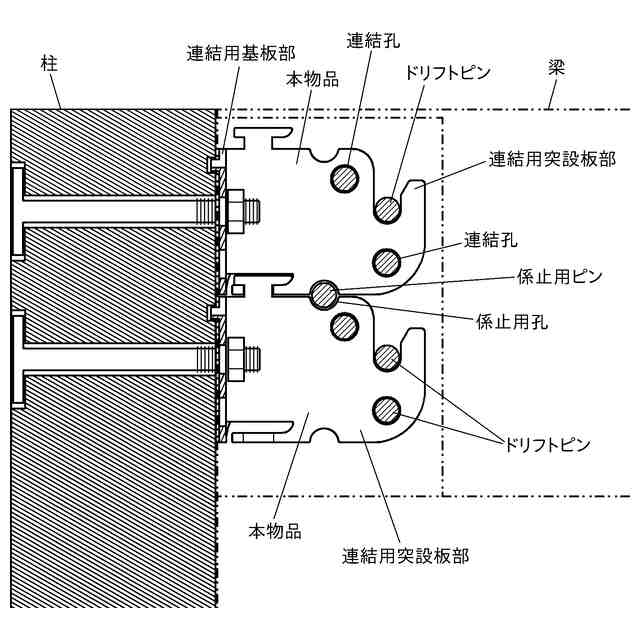

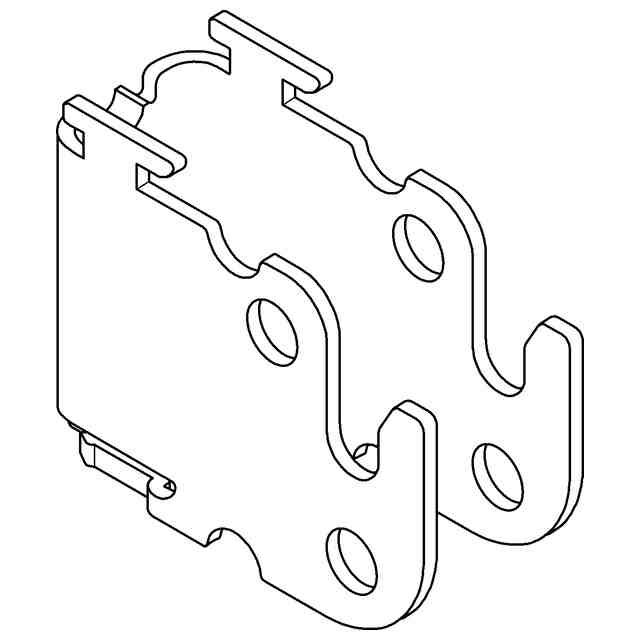

意匠に係る物品の説明本物品は、柱と梁とを接合(連結)する建築用接合金具であって、たとえば使用状態を示す参考図のように、本物品の連結用基板部を柱の側面に取り付け、この連結用基板部から突設されている連結用突設板部を梁の先端部の仕口部のスリット部に挿入配設し、この連結用突設板部の連結孔に貫通するようにドリフトピンを打ち、柱と梁とを接合する建築用接合金具である。また本物品は、使用状態を示す参考図のように上下に複数係止状態に2体配設し、さらに下側の建築用接合金具(本物品)の前記係止用上縁部とこれと対向する上側の建築用接合金具(本物品)の係止用下縁部とで形成される前記係止具貫通間隙(係止用孔)にも前記ドリフトピン(係止用ピン)を貫通することで、せん断力により各接合金具に回転しようとする力が生じてドリフトピンに2次応力が生じようとしても、この係止用ピンに係止することにより上部と下部とで反対方向に生じる2次応力は相殺し2次応力が発生するドリフトピン数を抑えることができ、且つ回転抑制による接合部剛性の低下が抑えられる構成の建築用接合金具である。

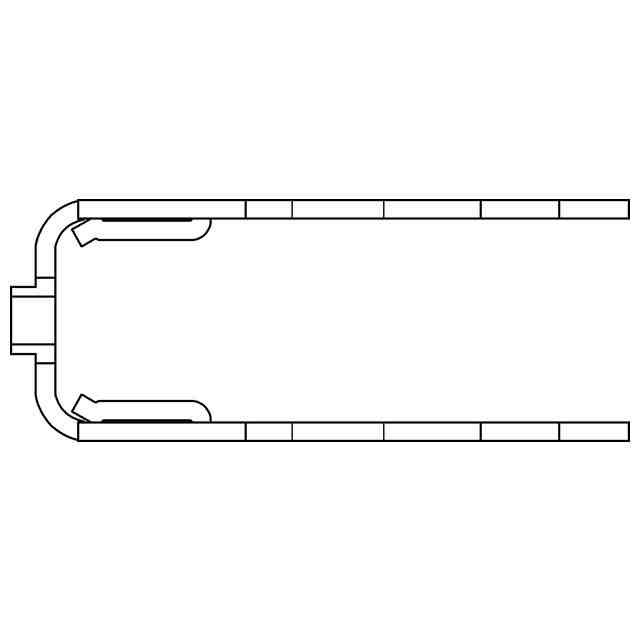

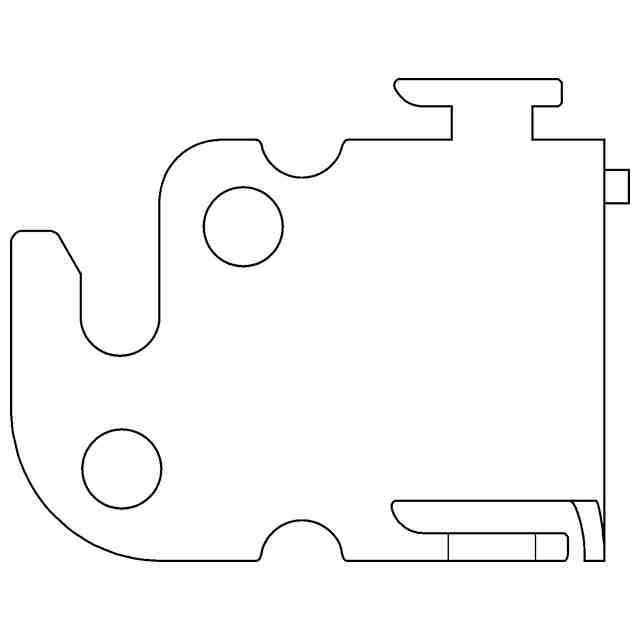

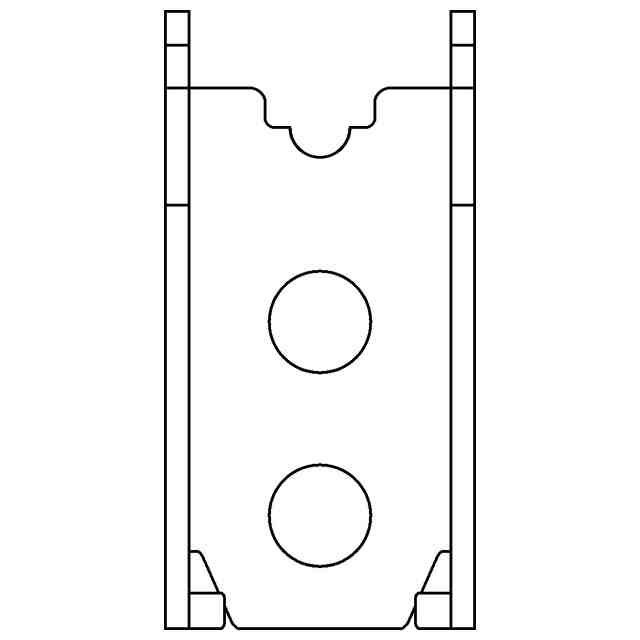

意匠の説明各図にあらわされた細線は、立体表面の形状をあらわす稜線である。

関連意匠
