発行日2025-07-07
公報種別意匠公報(S)
登録番号1803032
登録日2025-06-27
意匠に係る物品防虫ネット
意匠分類L4-623(建築用構成品)
出願番号2024026557
出願日2024-12-23
意匠権者セイキ販売株式会社
代理人個人,個人,個人,個人

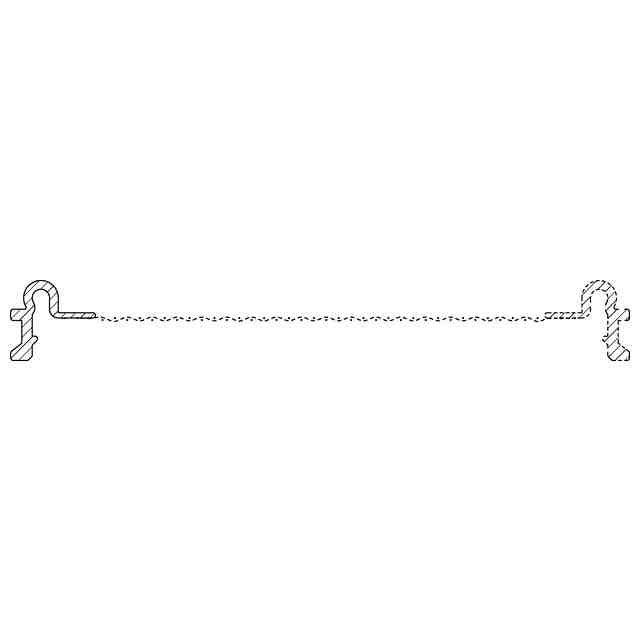

意匠に係る物品の説明この意匠に係る物品は、「使用状態の参考図」に示すように、可撓性のネット本体の周縁に、弾性を有する合成樹脂によって形成された縁部材を固定することにより形成されていて、建物開口部に付設されたサッシ枠等の枠体内に張設するためのものである。前記縁部材は、前記ネット本体の外縁に連結されて、前記枠体への張設時に該ネット本体の張力を調整するための張力調整部と、該張力調節部の外縁に連結されて、前記枠体に形成された取付溝内に挿入して係止させるための係止部と、同じく前記張力調整部の外縁に連結されて、前記取付溝の開口を覆うためのキャップ部とを有している。そして、前記張力調整部は、前記張設方向と直交する方向のうち一方向に凸を成すように湾曲しており、前記係止部は、前記張力調整部の外縁から、前記張設方向と直交する方向のうち他方向に立設されており、前記キャップ部は、前記張力調整部の外縁から、くびれ部を介して前記張設方向の外側に向けて延びている。

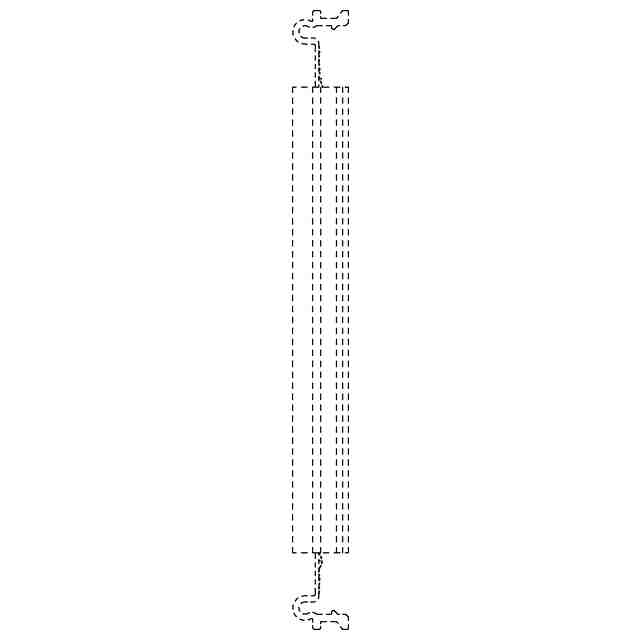

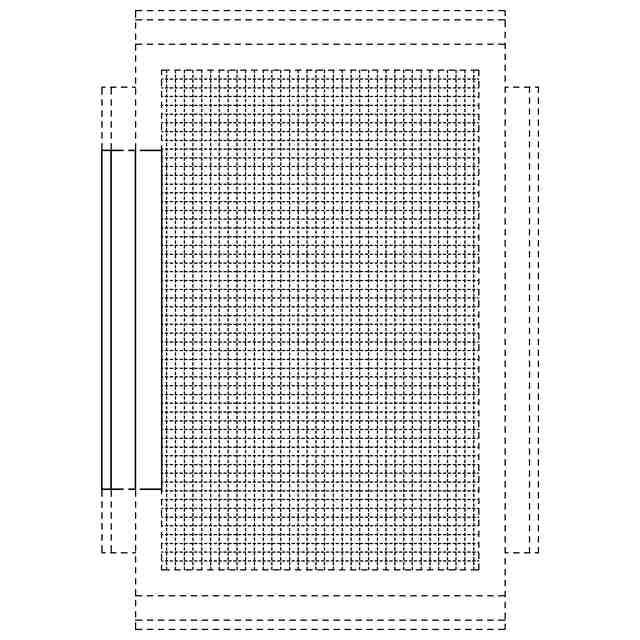

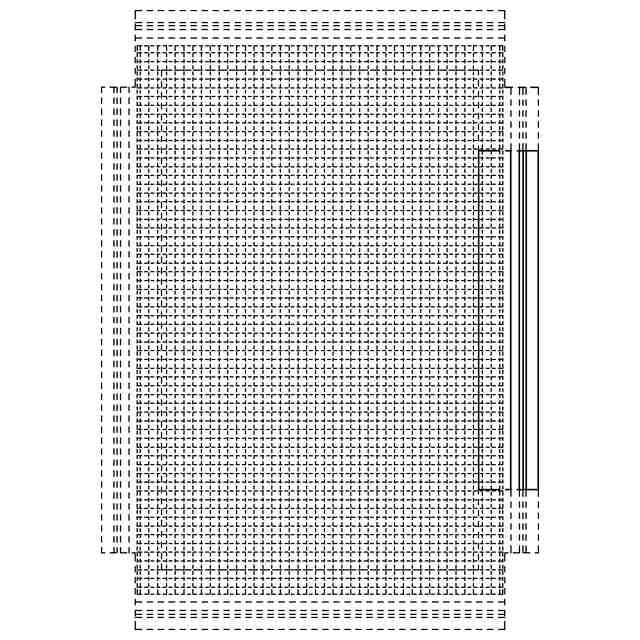

意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。一点鎖線は、部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。底面図は平面図と対称に現れるため省略する。

関連意匠
