発行日2025-05-29
公報種別意匠公報(S)
登録番号1799820
登録日2025-05-21
意匠に係る物品軒天換気材
意匠分類L4-641(建築用構成品)
出願番号2024021906
出願日2024-10-22
意匠権者株式会社ハウゼコ
代理人個人,個人,個人

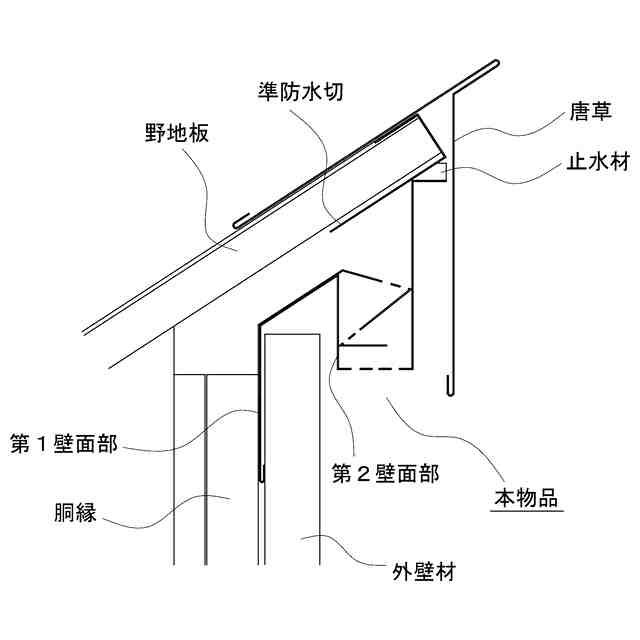

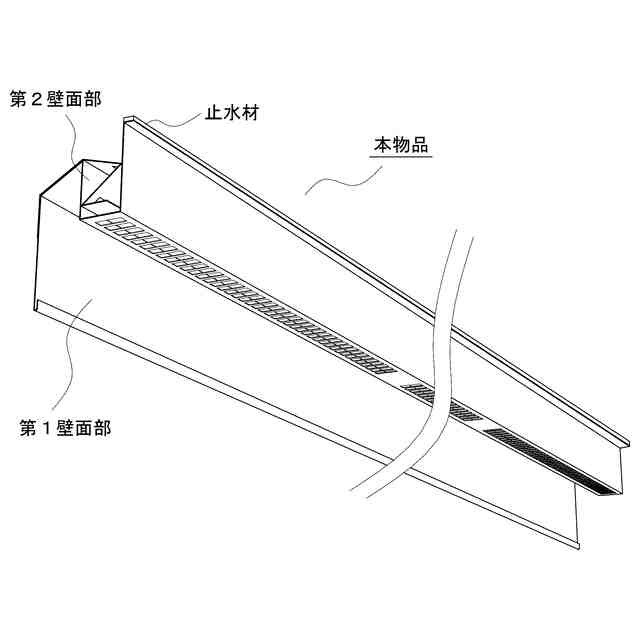

意匠に係る物品の説明本物品は、金属板からなり、家屋の自然換気を図るための軒天換気材として使用される。本物品の使用に際しては、一例として「参考斜視図」及び「水上側の軒天への設置状態を示す参考図」の記載を参照して、予め設置した唐草の内側に本物品を挿入し、胴縁に本物品の第1壁面部を沿わせると共に野地板(準防水切)の下面に本物品の止水材を押し付けるようにして位置決めをする。その後、第1壁面部を介して本物品を胴縁の上部外方側にビス止めし、第1壁面部及び第2壁面部の間に外壁材を挿入して本物品の設置状態を安定させる。

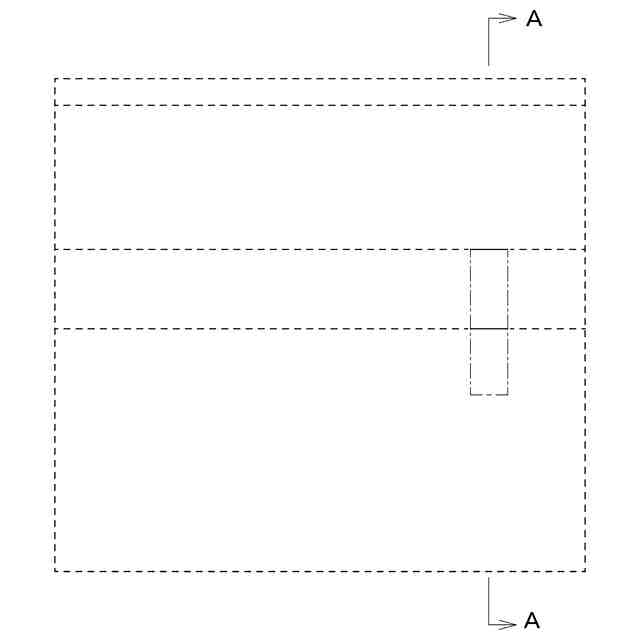

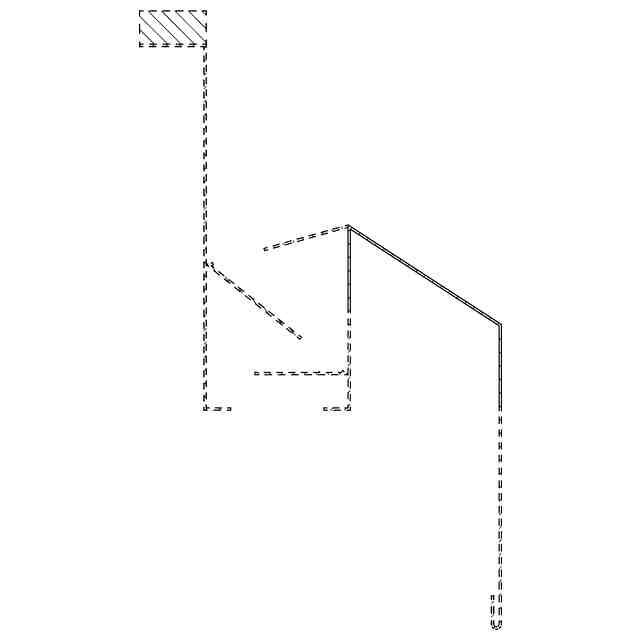

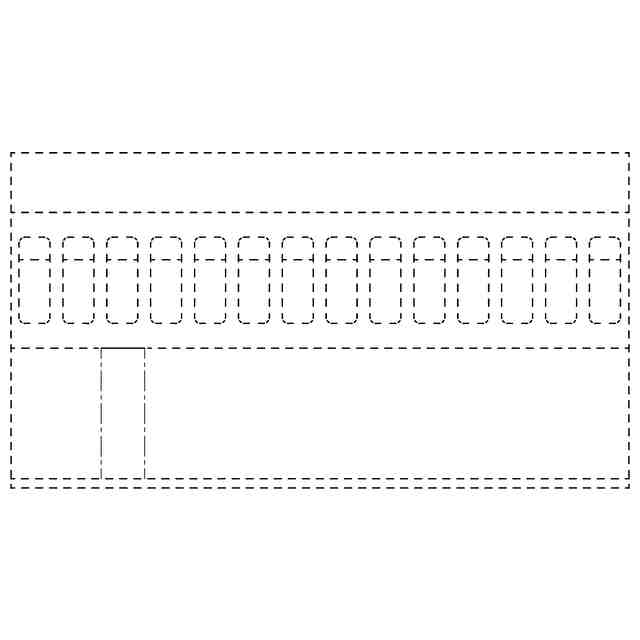

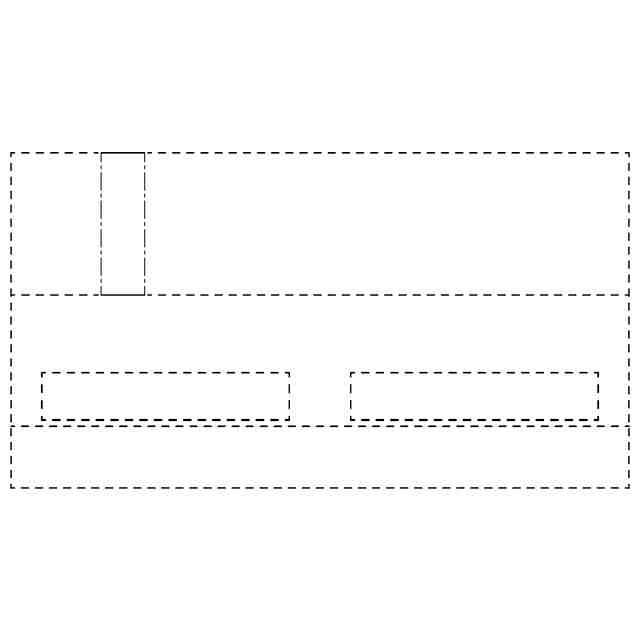

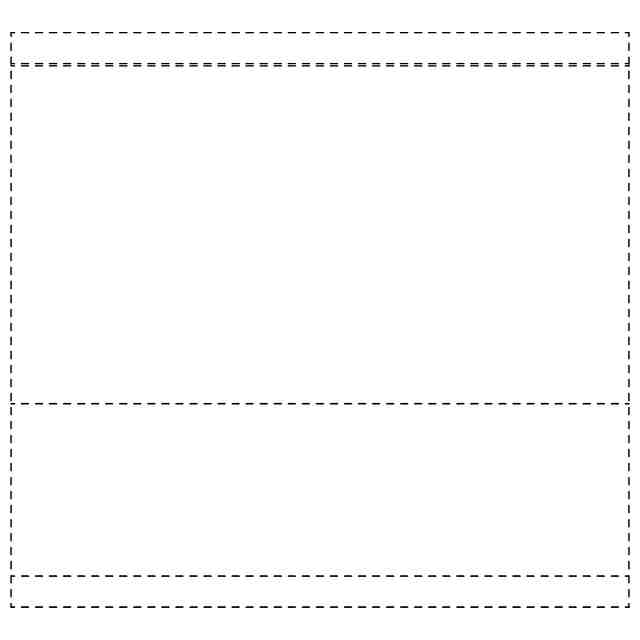

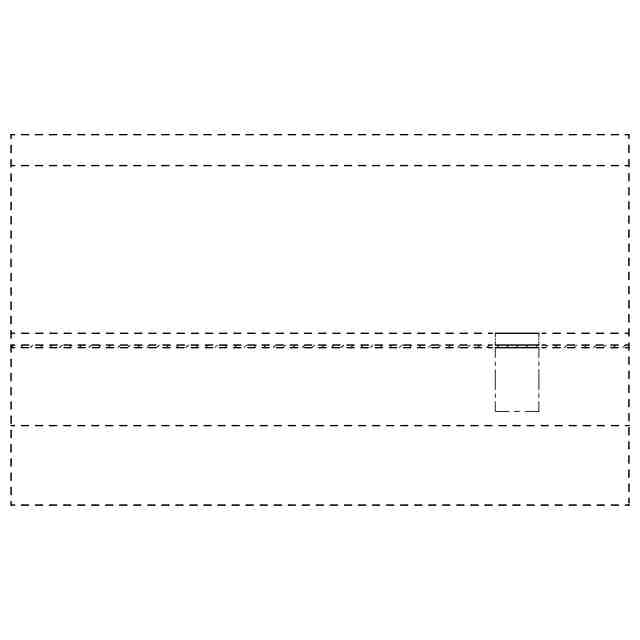

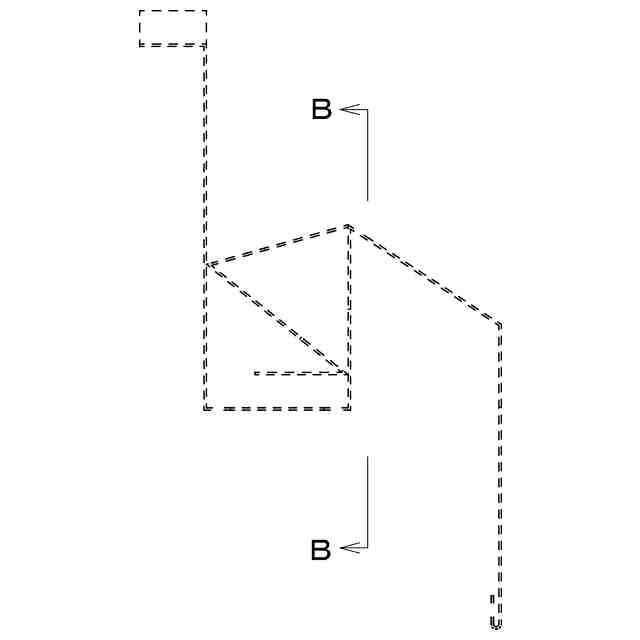

意匠の説明実線で表した部分が部分意匠として意匠登録を受けようとする部分である。一点鎖線は、部分意匠として登録を受けようとする部分とその他の部分との境界のみを示す線である。この意匠は、正面図において左右にのみ連続するものである。左側面図は右側面図と対称に表れるため省略する。

関連意匠
