発行日2024-12-04
公報種別意匠公報(S)
登録番号1786201
登録日2024-11-26
意匠に係る物品軒天換気材
意匠分類L4-641(建築用構成品)
出願番号2024012744
出願日2024-06-24
意匠権者株式会社ハウゼコ
代理人個人,個人,個人

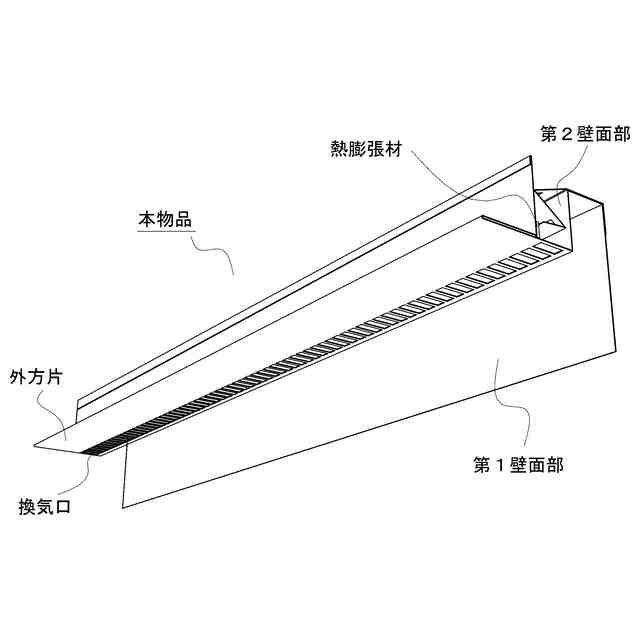

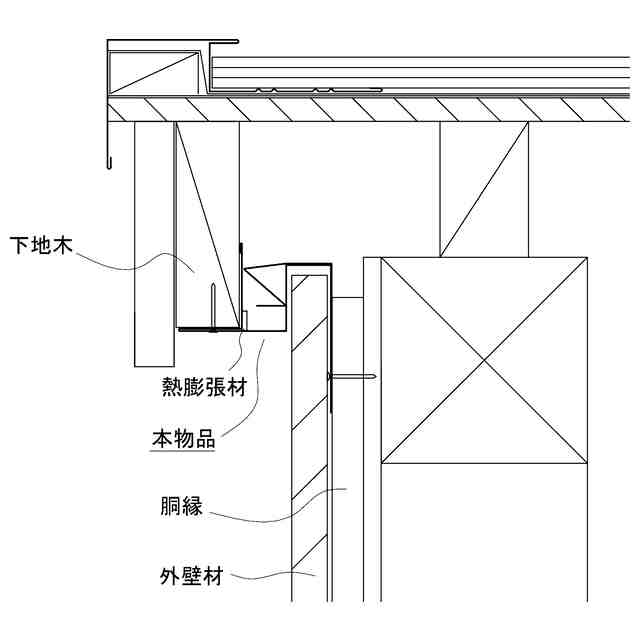

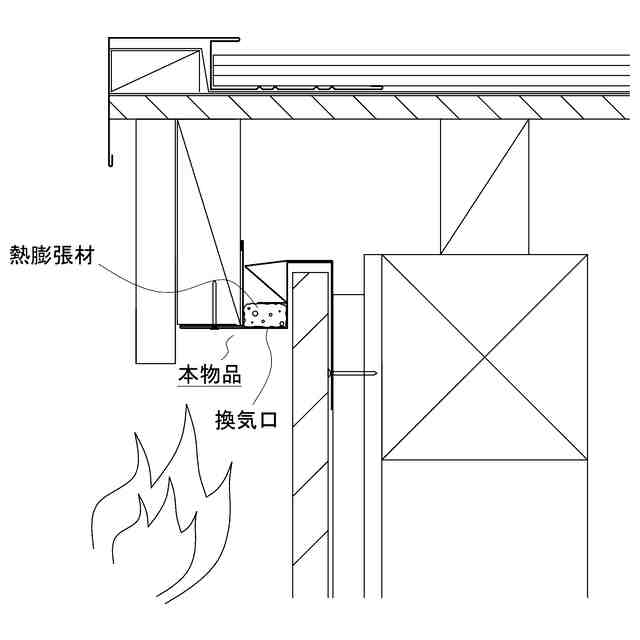

意匠に係る物品の説明本物品は、金属板からなり、家屋の自然換気を図るための軒天換気材として使用される。本物品の使用に際しては、「参考斜視図」及び「けらば側の軒天への設置状態を示す参考図」の記載を参照して、本物品の第1壁面部を介して本物品を胴縁の上端部外方側にビス止めし、第1壁面部及び第2壁面部の間に外壁材を挿入して本物品の設置状態を安定させた後、本物品の外方片に下地木を載置するように配置し、本物品の外方片と下地木の下面とを留め付ける。火災が起きた際には、「熱膨張材が膨張した状態を示す参考図」の記載を参照して、本物品の熱膨張材が膨張して換気口を塞ぎ、小屋裏空間の温度上昇を抑えることで、防火性能を発揮する。尚、本物品は設置場所としてけらば側の軒天を例に挙げているが、軒先側の軒天や片流れ棟側の軒天等これ以外の場所に設置してもよい。

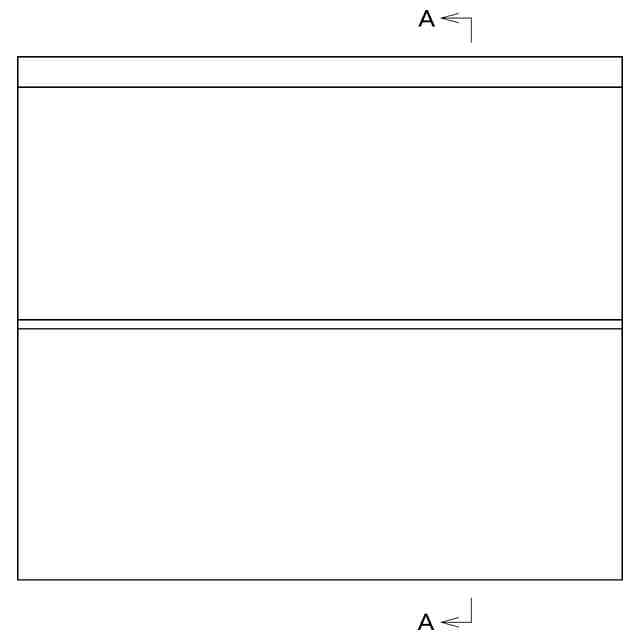

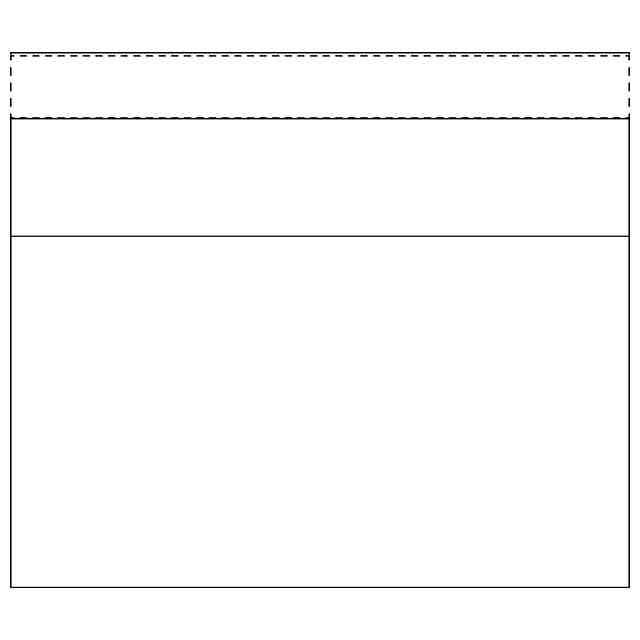

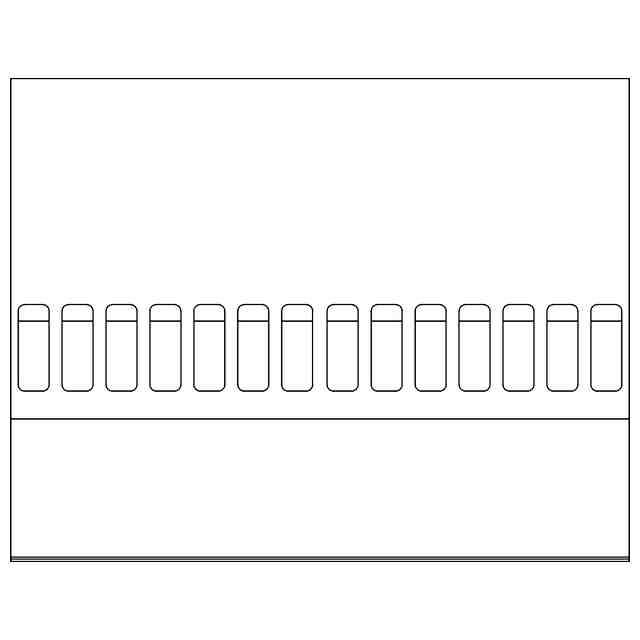

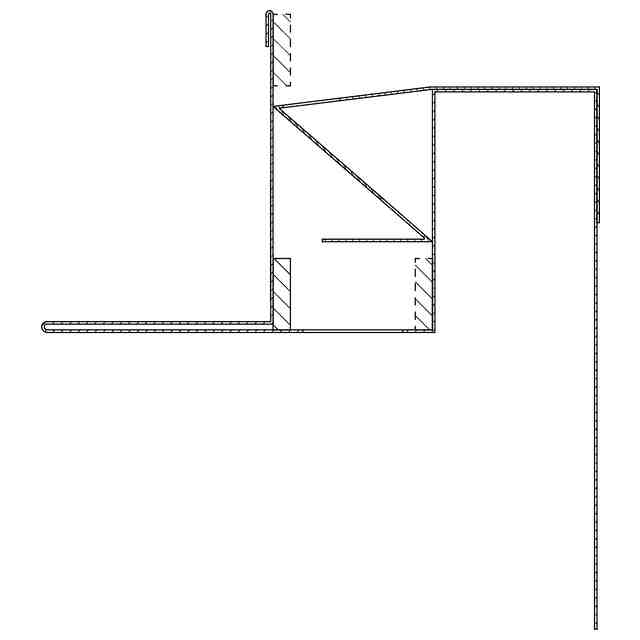

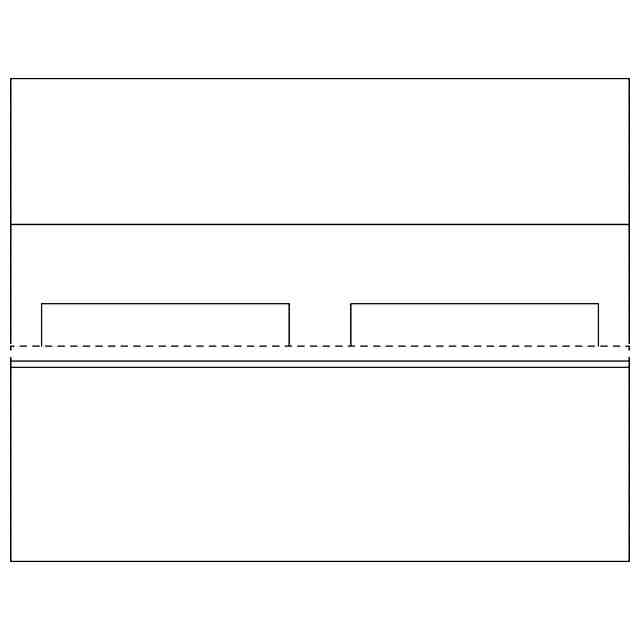

意匠の説明実線で表した部分が部分意匠として意匠登録を受けようとする部分である。この意匠は、正面図において左右にのみ連続するものである。左側面図は右側面図と対称に表れるため省略する。

関連意匠
