意匠ウォッチ

発行日2025-05-01
公報種別意匠公報(S)
登録番号1797562
登録日2025-04-22
意匠に係る物品壁用水切り材
意匠分類L6-50(建築用内外装材)
出願番号2024023052
出願日2024-11-07
意匠権者株式会社ハウゼコ
代理人個人,個人,個人

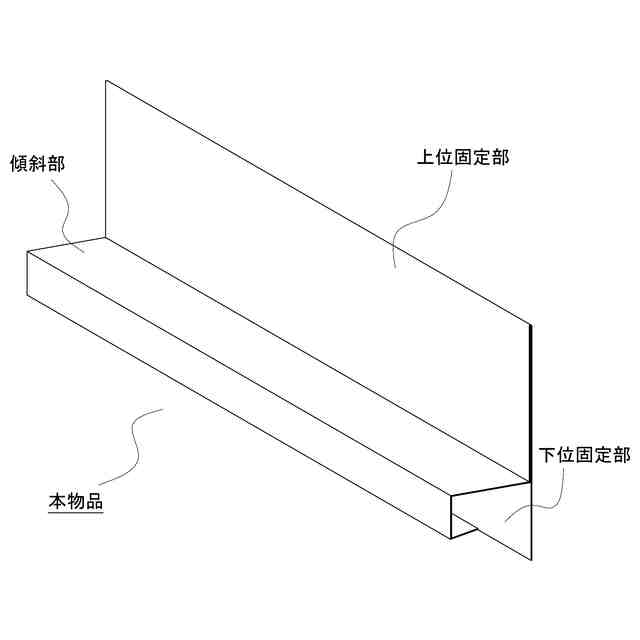

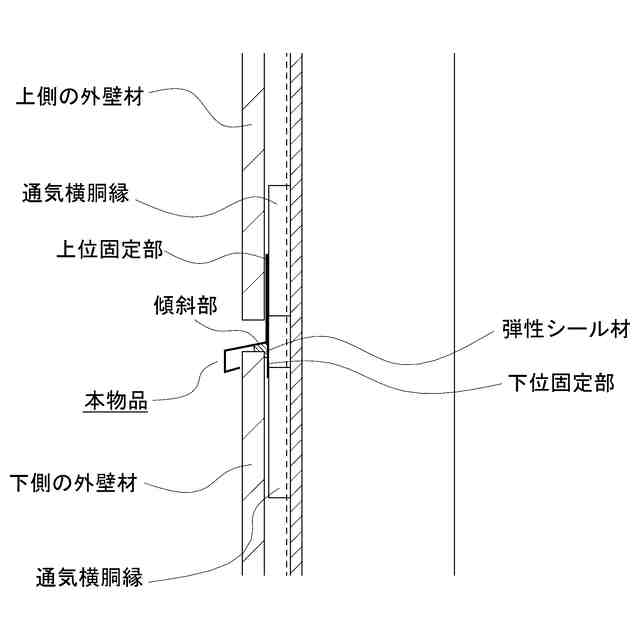

意匠に係る物品の説明本物品は、金属板からなり、家屋の縦張りの外壁材の上端と下端との間の部分に設置される水切り材として使用される。本物品の使用に際しては、一例として「参考斜視図」及び「設置状態を示す参考図」の記載を参照して、本物品を位置決めした後に、本物品の上位固定部と下位固定部とをそれぞれ家屋の通気横胴縁に釘等を横打ちして固定する。その後、下位固定部を覆うように下側の外壁材を取り付け、上位固定部を覆うように上側の外壁材を取り付けて、本物品の設置状態を安定させる。尚、「設置状態を示す参考図」に示すように、本物品の下位固定部と傾斜部とがなす隅部に、EPDM等からなる弾性シール材を取り付けてもよい。

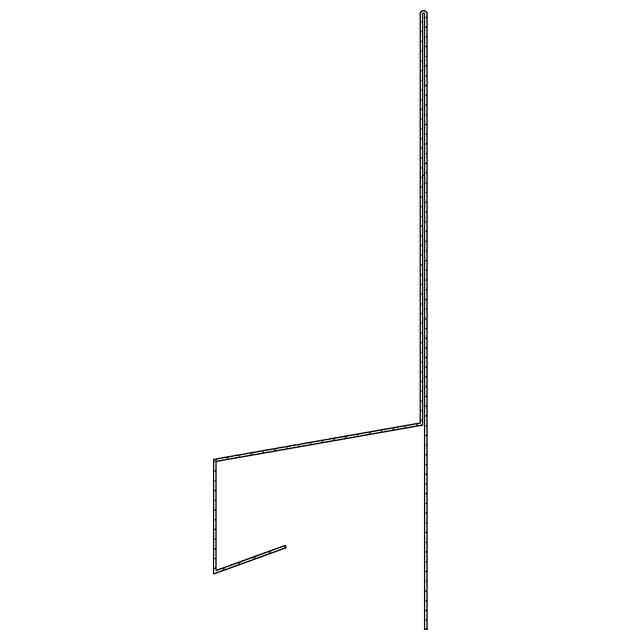

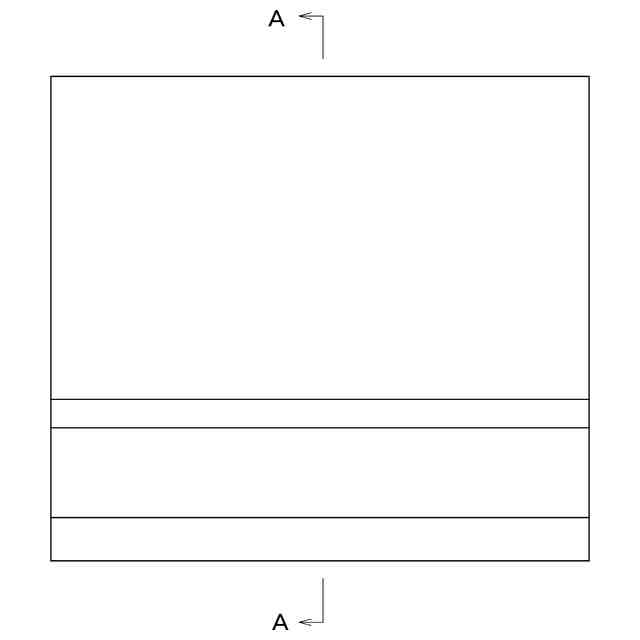

意匠の説明この意匠は、正面図において左右にのみ連続するものである。左側面図は右側面図と対称に表れるため省略する。

関連意匠
