発行日2025-06-16
公報種別意匠公報(S)
登録番号1801053
登録日2025-06-06
意匠に係る物品壁板
意匠分類L6-100(建築用内外装材)
出願番号2024020098
出願日2024-09-27
意匠権者有限会社大村スチール
代理人kakeruIP弁理士法人

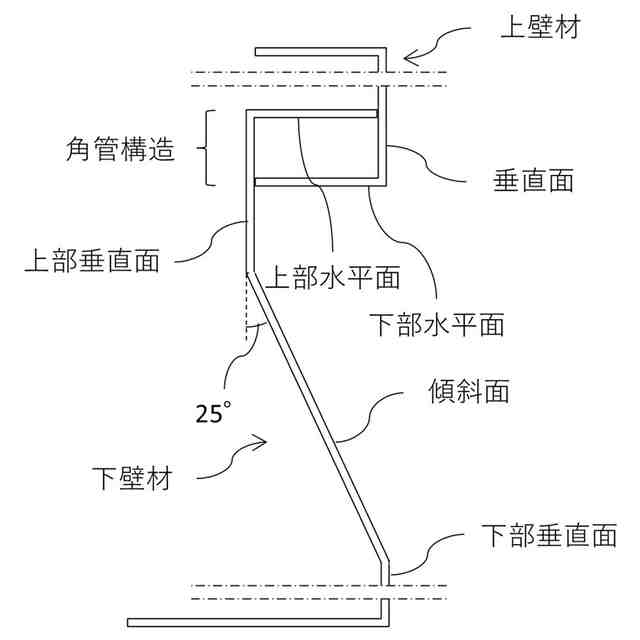

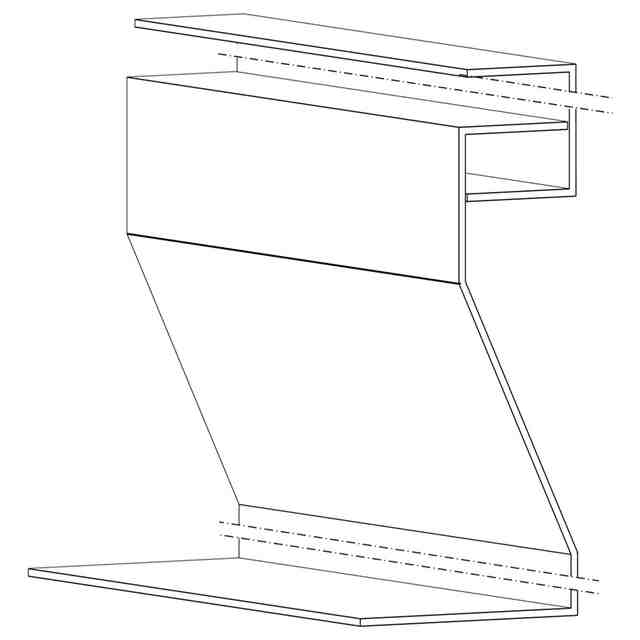

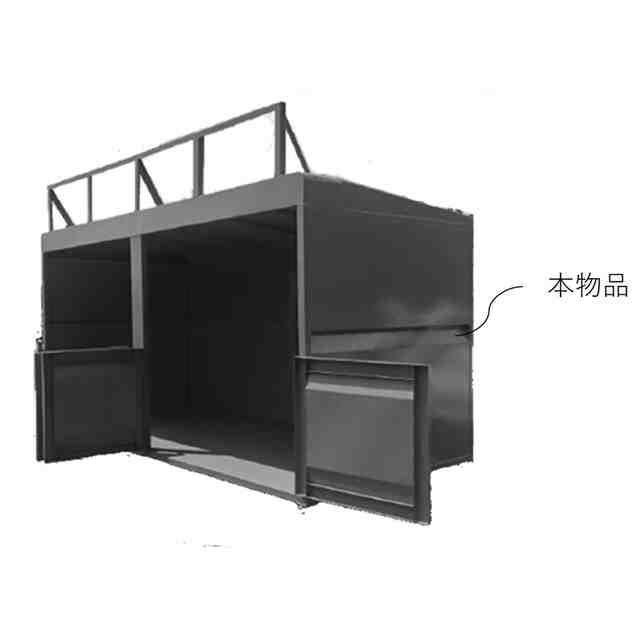

意匠に係る物品の説明本物品は、壁板の強度を向上させるための角管構造を有する金属製の壁板である。より具体的には、上壁材、及び、下壁材を有する金属製の壁板であって、上壁材は、少なくとも、上下方向に延びる垂直面、及び、垂直面の下端に設けられ一方向に90度屈曲した下部水平面を備え、下壁材は、少なくとも、左右方向に延びる上部水平面、上部水平面の一方向端部に設けられ、下方に90度屈曲した上部垂直面、上部垂直面の下端に設けられ他方向に25度屈曲した傾斜面、及び、傾斜面の下端に設けられ上下方向に延びる下部垂直面を備え、上壁材の垂直面、及び、下部水平面と、下壁材の上部水平面、及び、上部垂直面とにより、角管構造が形成される金属製の壁板である。この物品は、屋外用ごみ収納庫の壁板としても使用されるものであるが、屋外用ごみ収納庫の場合には、高さが約1750mm、金属板の厚みが約2.3mmである。

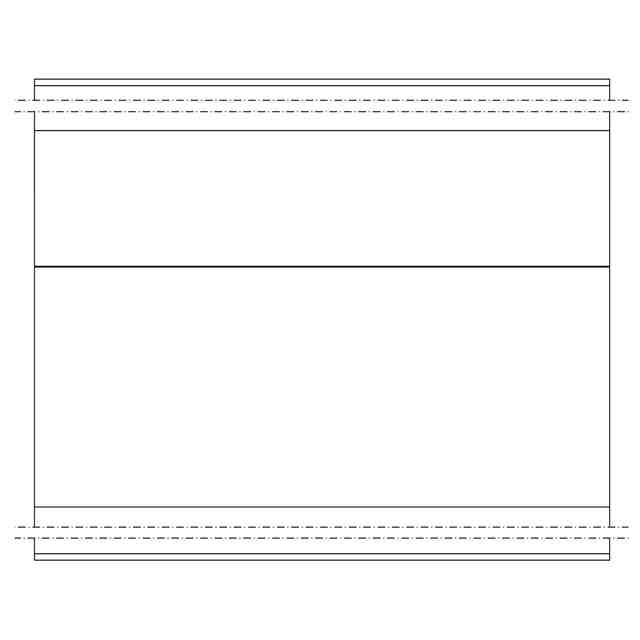

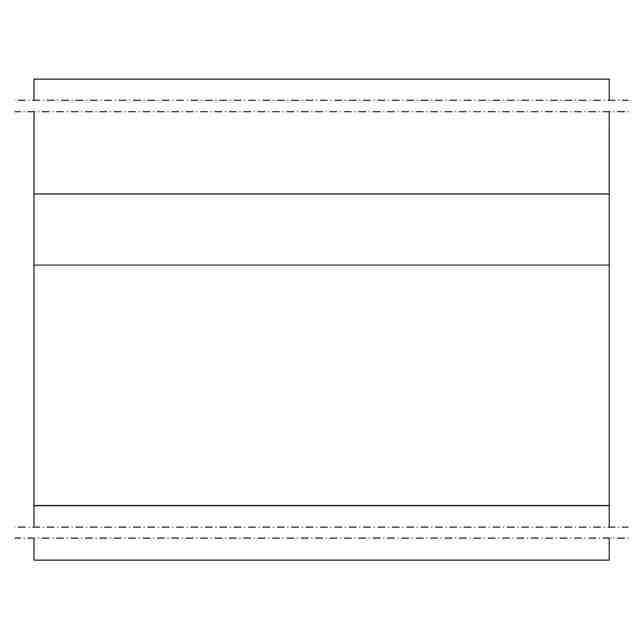

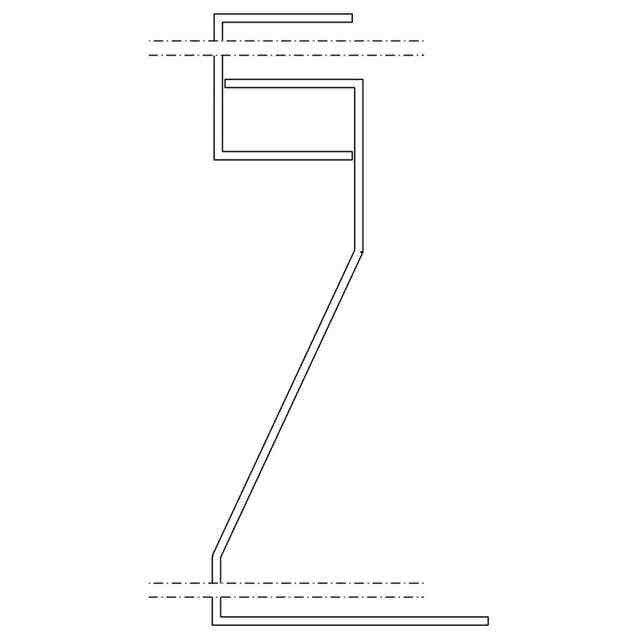

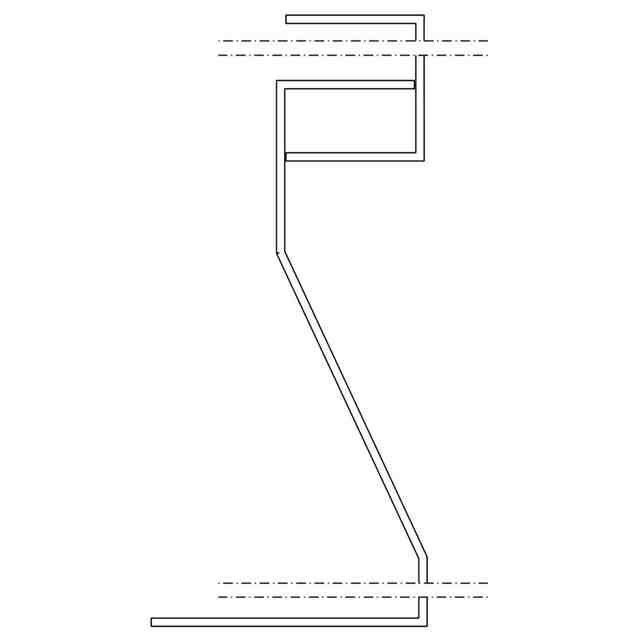

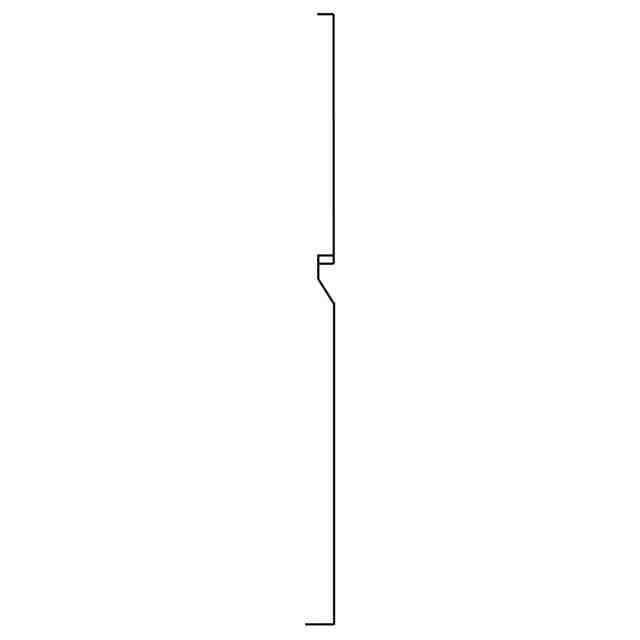

意匠の説明この意匠は、右側面図において左右方向にのみ連続するものである。上部壁の垂直面における平行な2本の一点鎖線により中間省略した部分は、図面上図面上約665mm省略した。下部壁の垂直面における平行な2本の一点鎖線により中間省略した部分は、図面上約835mm省略した。

関連意匠
