発行日2025-04-28
公報種別意匠公報(S)
登録番号1797256
登録日2025-04-18
意匠に係る物品屋外用ごみ収納庫
意匠分類L3-101(組立て家屋、屋外装備品等)
出願番号2024020100
出願日2024-09-27
意匠権者有限会社大村スチール
代理人kakeruIP弁理士法人

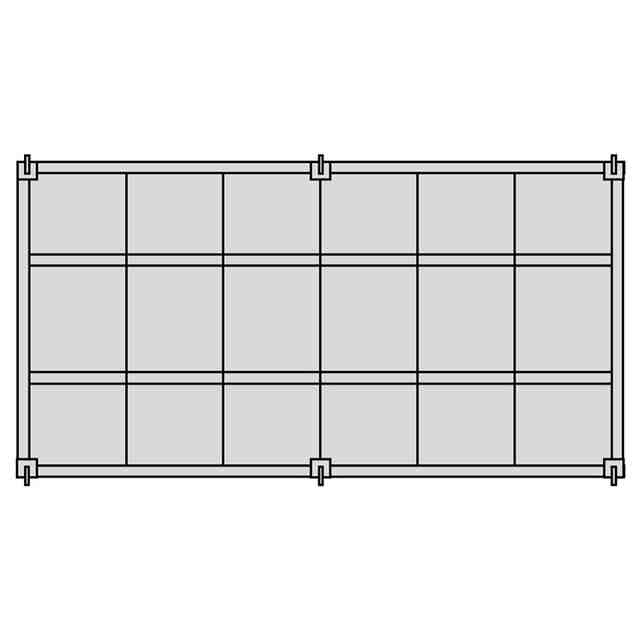

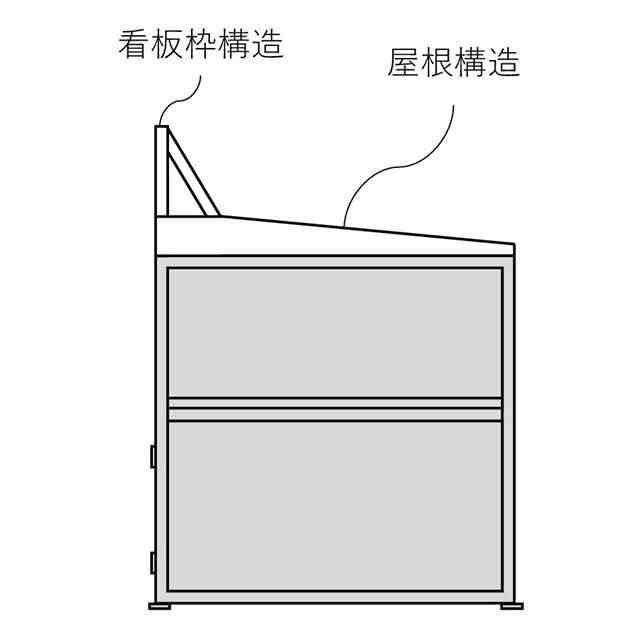

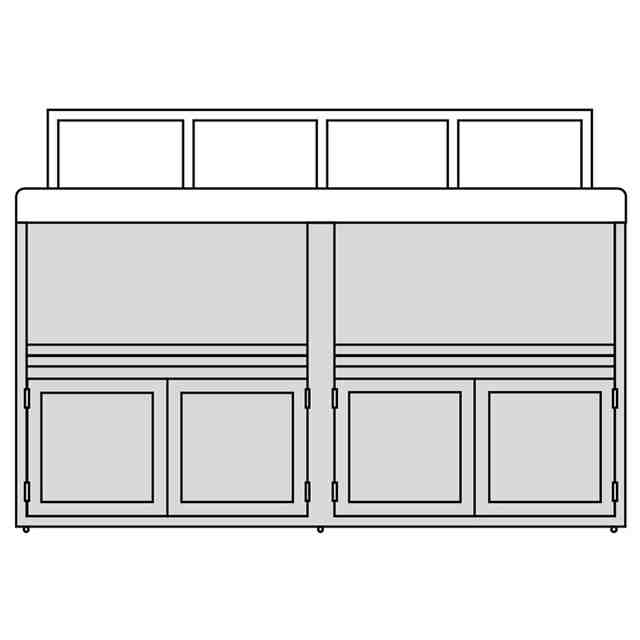

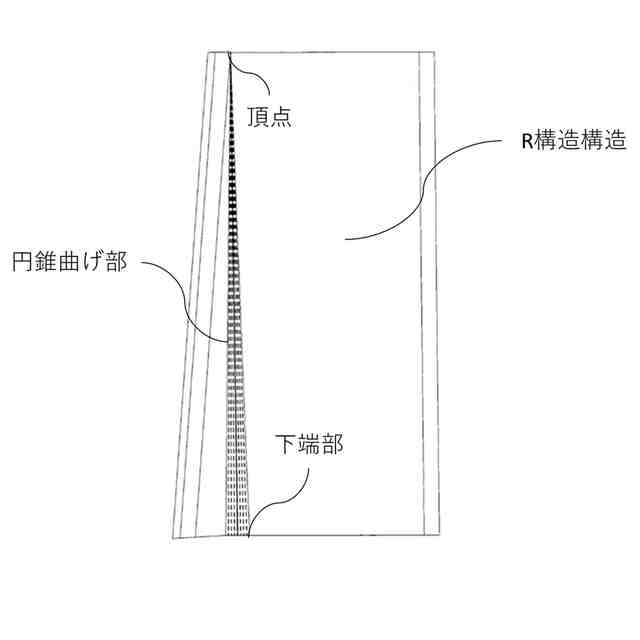

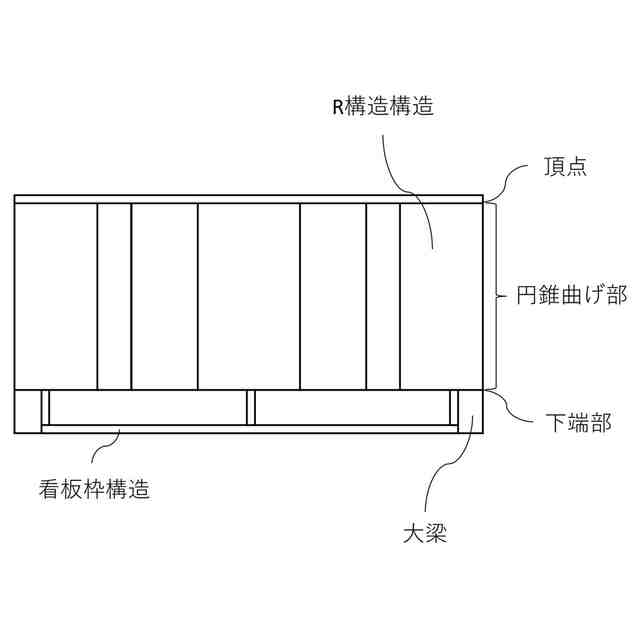

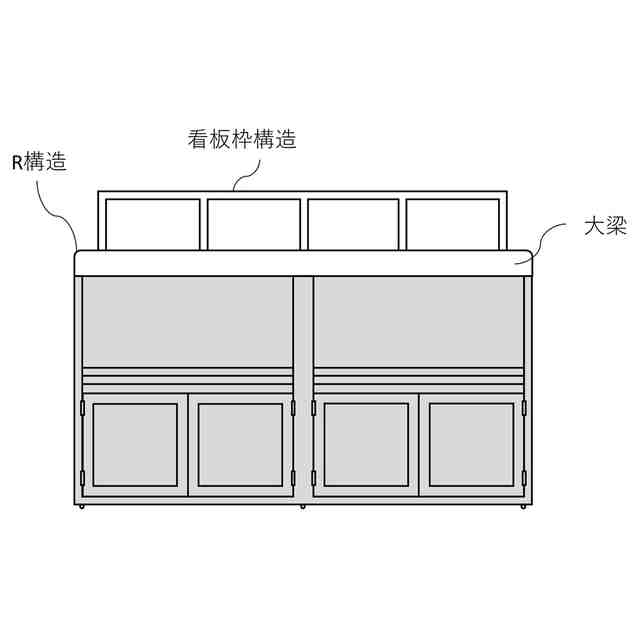

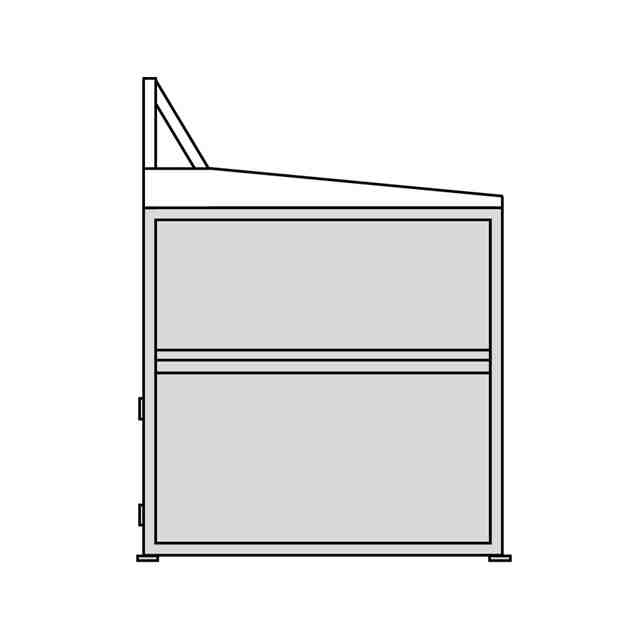

意匠に係る物品の説明本物品は、地域のゴミ集積場所、アパート、又はマンション等で廃棄物を一時的に集積するための屋外用ごみ収納庫である。より具体的には、看板枠構造、大梁、小梁、及び、R構造屋根を有する屋根構造を備える屋外用ごみ収納庫であって、看板枠構造は、大梁の上面に設けられ、屋根構造は、大梁と小梁との間に設けられ、大梁は、正面図において、左右方向端部上方の角を丸く加工したR構造を有し、屋根構造は、右側面図において右に向かうにつれ下方に傾斜する傾斜構造を有するとともに、平面図においてR構造屋根の左右方向両端部は、上端部を頂点とし、下に向かうにつれ径が広がっていき、下端部が大梁と同じR構造となる円錐曲げ部を有している、屋外用ごみ収納庫である。

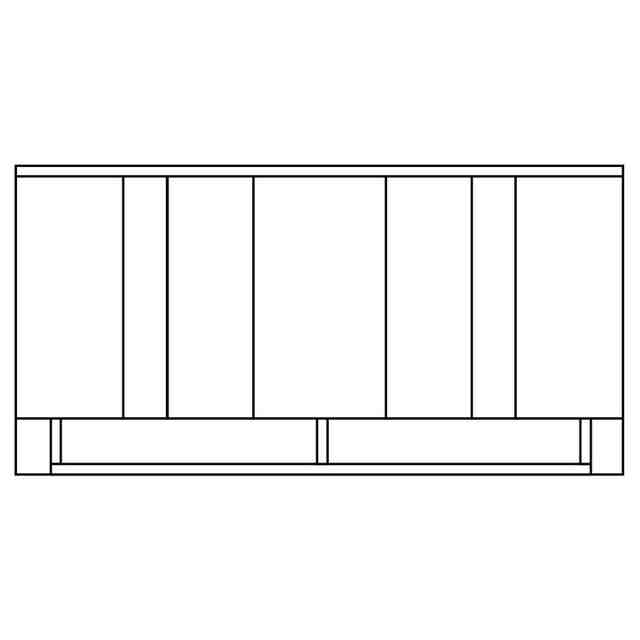

意匠の説明灰色に着色した部分以外の部分が、部分意匠として意匠登録を受けようとする部分である。左側面図は、右側面図と対称に表れるため省略する。

関連意匠
