意匠ウォッチ

発行日2024-09-17
公報種別意匠公報(S)
登録番号1780009
登録日2024-09-06
意匠に係る物品配管材の固定部材
意匠分類M2-62(配線・配管用管、管継ぎ手、バルブ等)
出願番号2024002033
出願日2024-01-31
意匠権者株式会社ニックス,東拓工業株式会社
代理人

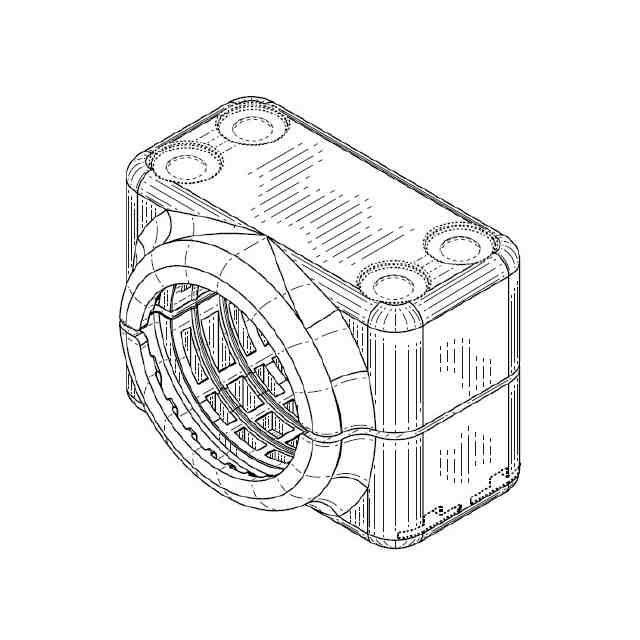

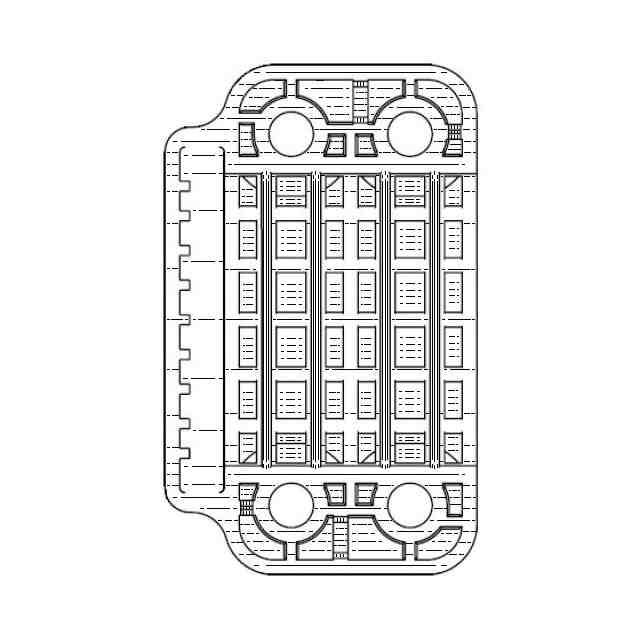

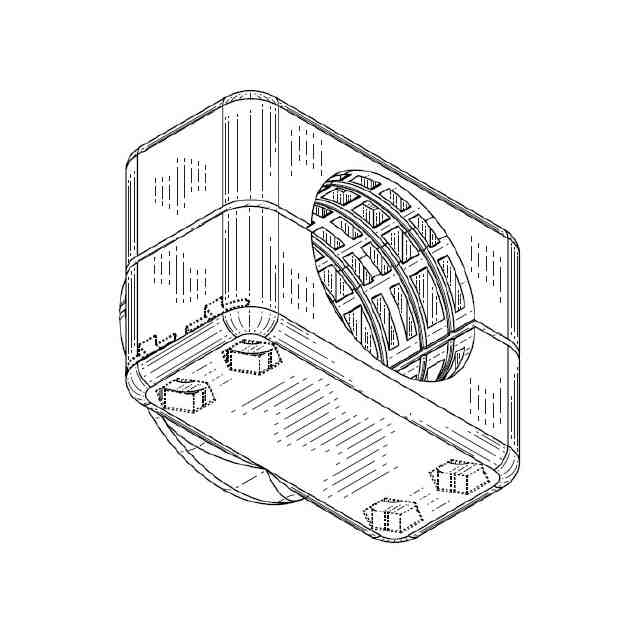

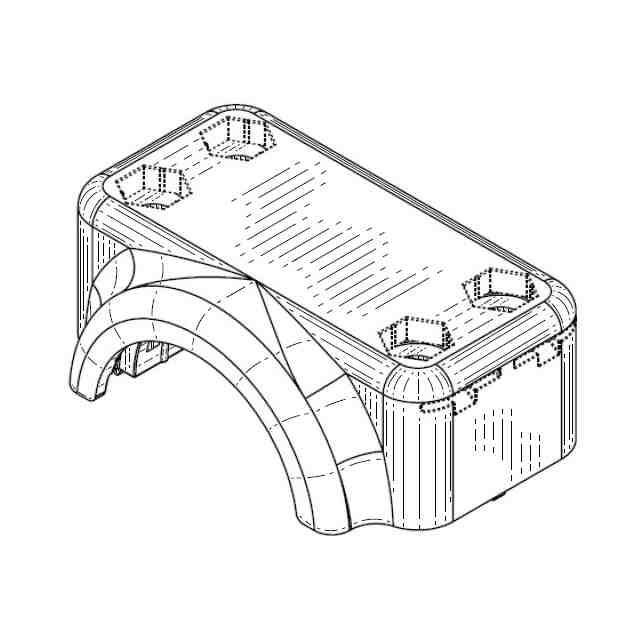

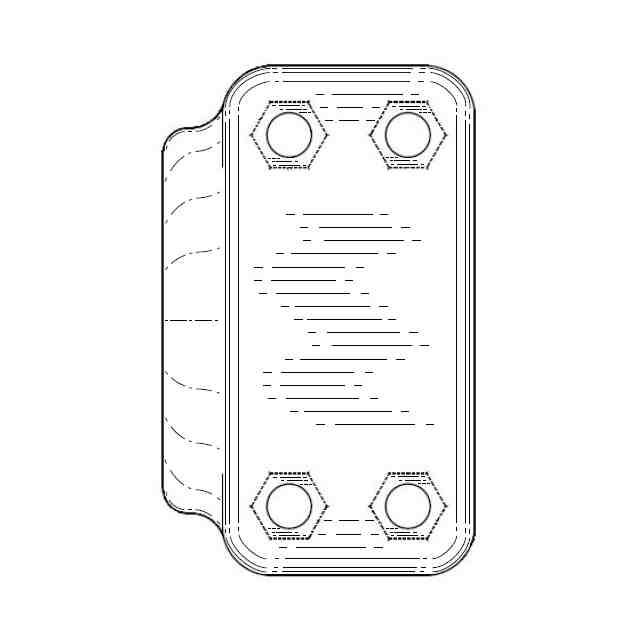

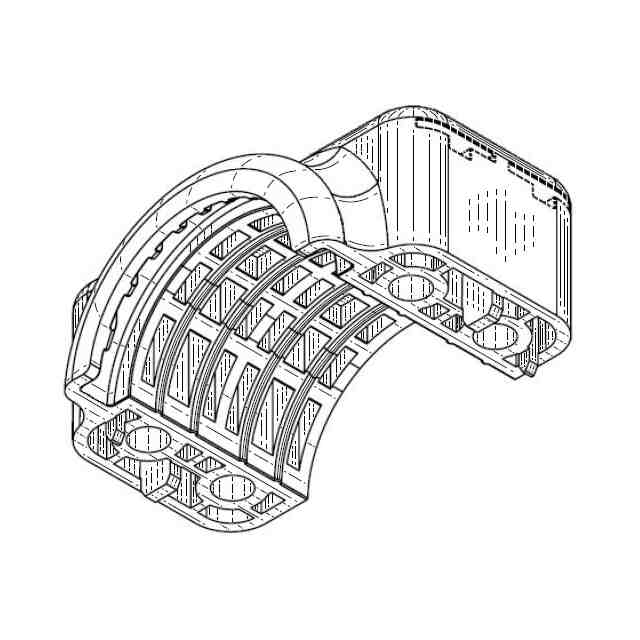

意匠に係る物品の説明本物品は、ホースや通水管等の管状の配管材の接続部を固定して保持するために使用される固定部材に関するものである。「使用状態を示す斜視図1」「使用状態を示す斜視図2」にて示すように、本物品を2つ用意し底面に設けられたアーチ状の凹部を互いに対向するよう組み合わせ、「使用状態を示す参考斜視図3」「使用状態を示す参考図4」に示すように、本物品2点を対向して組み合わせてできた凹部に囲まれた空間に、ホース等の配管材の接続部を挟みこんで配置し、さらに本物品の「平面図」「底面図」等に示した本物品の四隅に開口形成された孔部分にボルト等を通し、対向して組み合わせているもう一方の本物品の四隅の孔からナット等をはめ込み前記ボルトに螺合させて、本物品2点を締め付けてホース等の配管材を固定するものである。

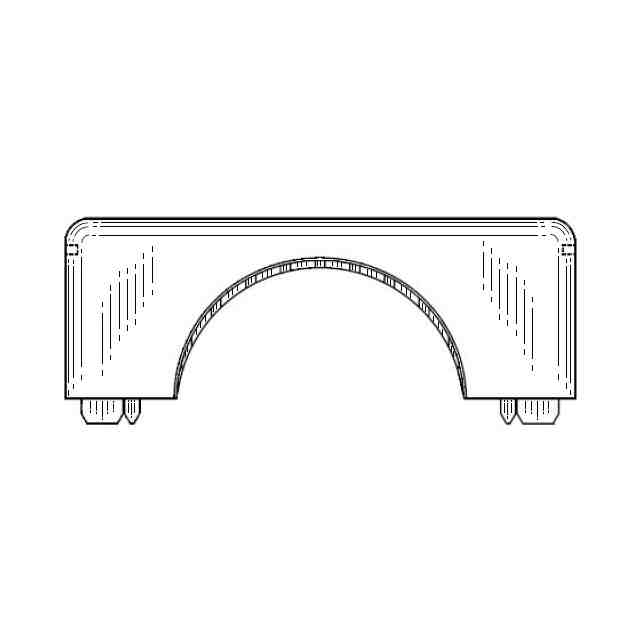

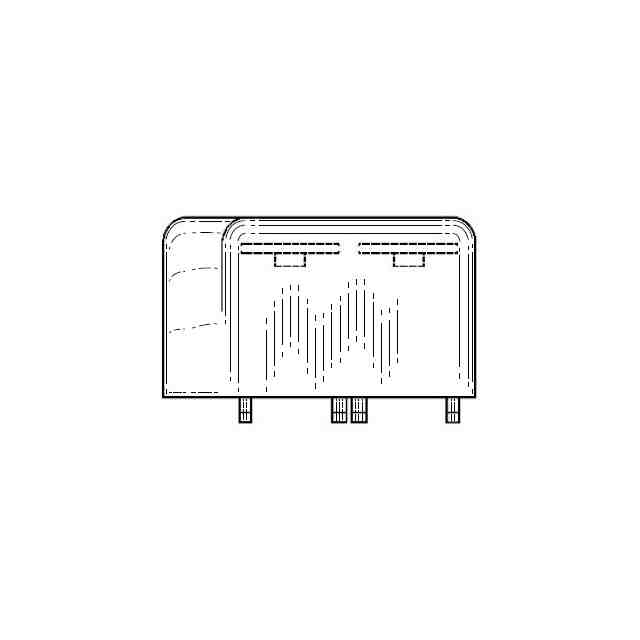

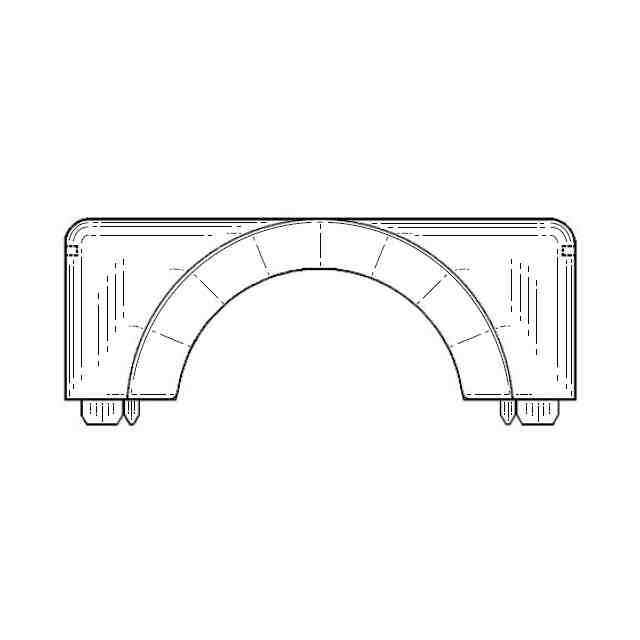

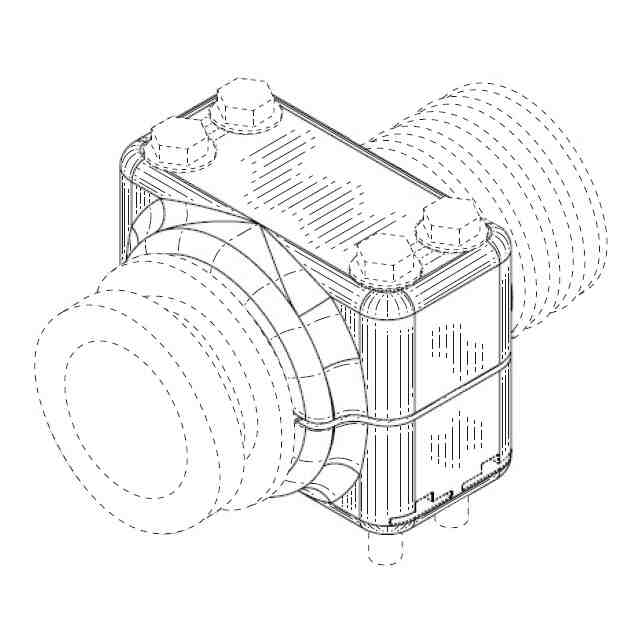

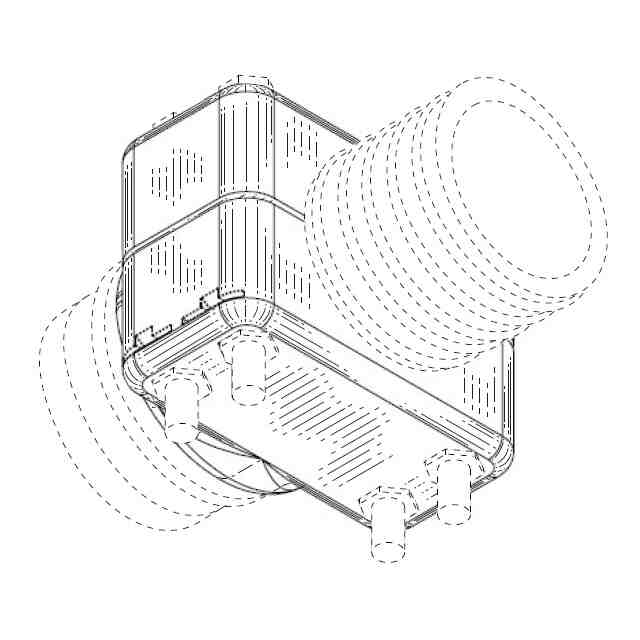

意匠の説明実線で表した部分が、意匠登録を受けようとする部分である。斜視図を含め部分意匠として意匠登録を受けようとする部分を実線にて特定している。背面図は正面図と対象に表れるので省略する。「使用状態を示す参考斜視図3」や「使用状態を示す参考斜視図4」では、本物品2点を組み合わせてできた凹部に囲まれた空間に配管材を挟み込んで保持している状態を示している。

関連意匠
