発行日
2024-07-05
公報種別
意匠公報(S)
登録番号
1774853
登録日
2024-06-27
意匠に係る物品
管継手
意匠分類
M2
-433(配線・配管用管、管継ぎ手、バルブ等)
出願番号
2024003853
出願日
2024-02-26
意匠権者
日本ピラー工業株式会社
代理人
弁理士法人前田特許事務所
意匠に係る物品の説明

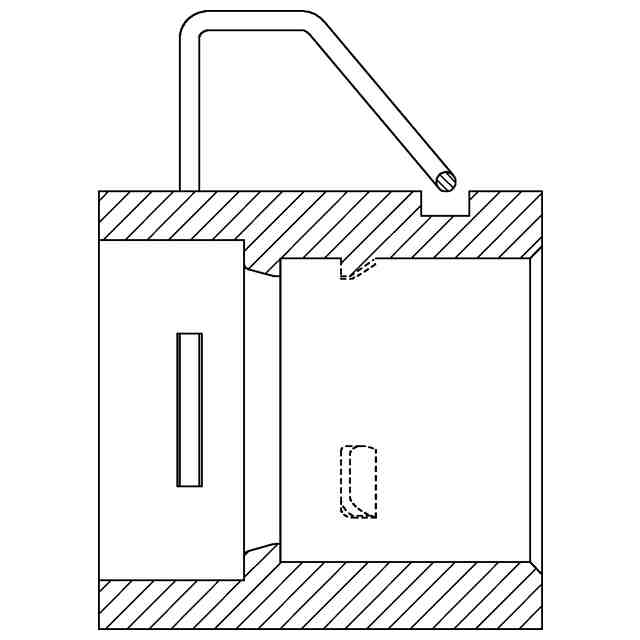

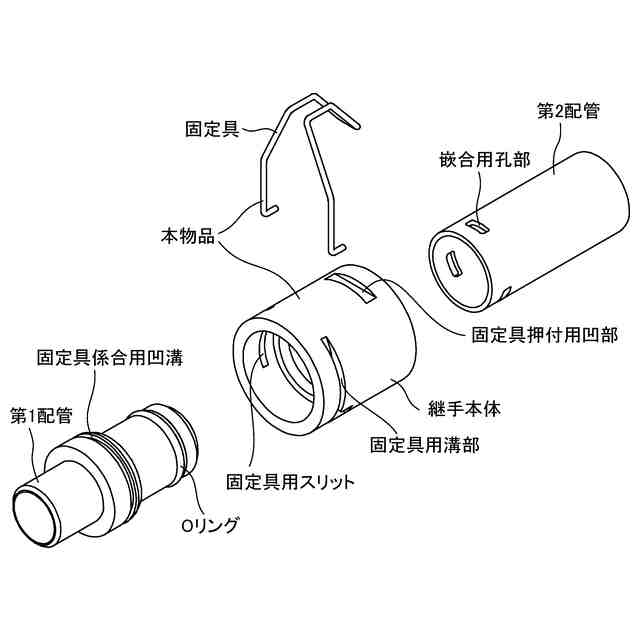

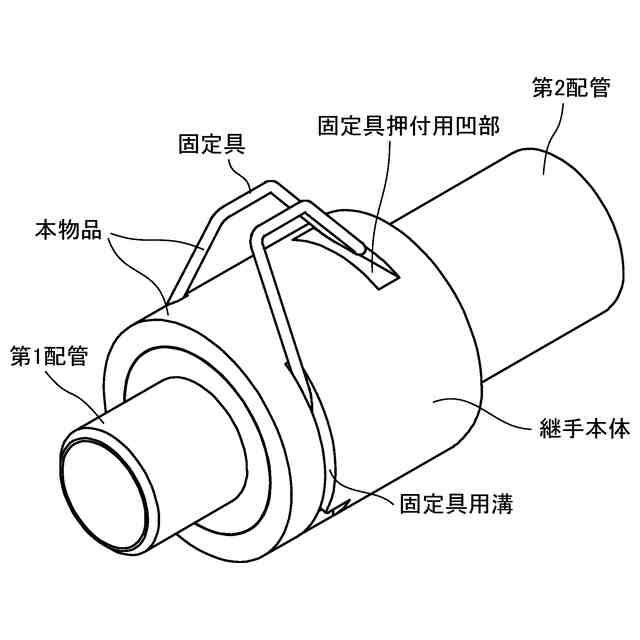

本物品は、使用状態を示す参考斜視図、使用状態を示す参考分解斜視図及び部品名称を示す参考断面図に示すように、継手本体と、固定具とを備え、第1配管と第2配管とを接続する管継手であり、例えば、Oリングを嵌めた第1配管と、嵌合用孔部を設けた第2配管とを継手本体に付き合わせるように挿入し、嵌合用孔部を継手本体内面の嵌合用凸部に嵌合させて第2配管を接続し、固定具用溝部に固定具を固定し、継手本体の固定具用スリットから突き出した固定具の一部が第1配管外周の固定具係合用凹溝に係合することで、第1配管が継手本体に接続されるようになっている。一方、固定具の先端を固定具押付用凹部に押し付けながら押し下げて固定具用スリットから固定具を離脱させることで第1配管の接続を解除できるようになっている。
意匠の説明

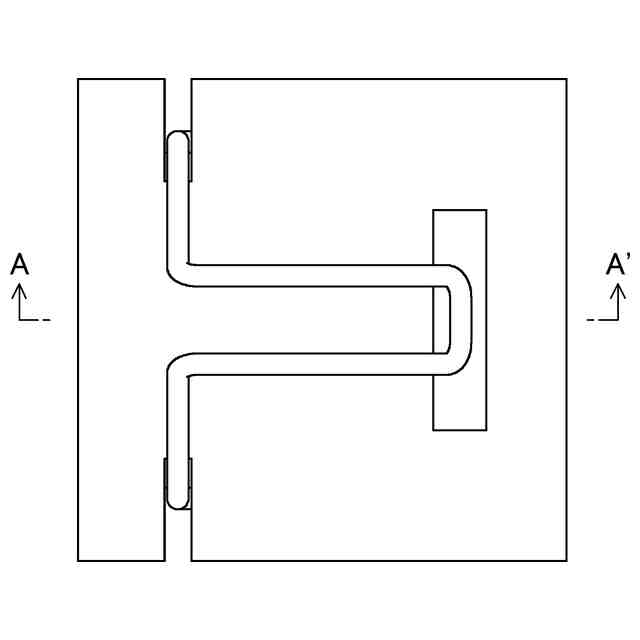

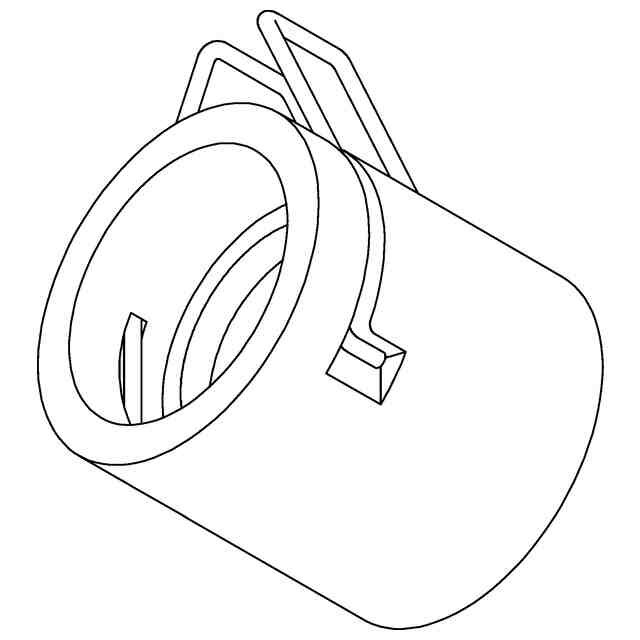

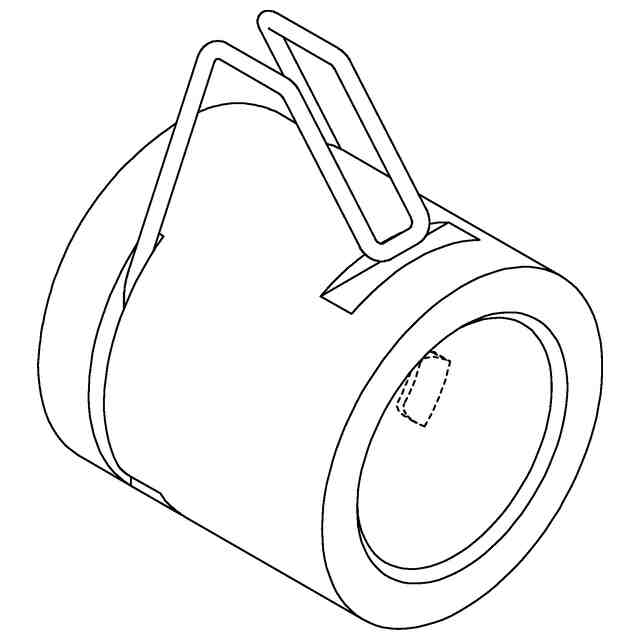

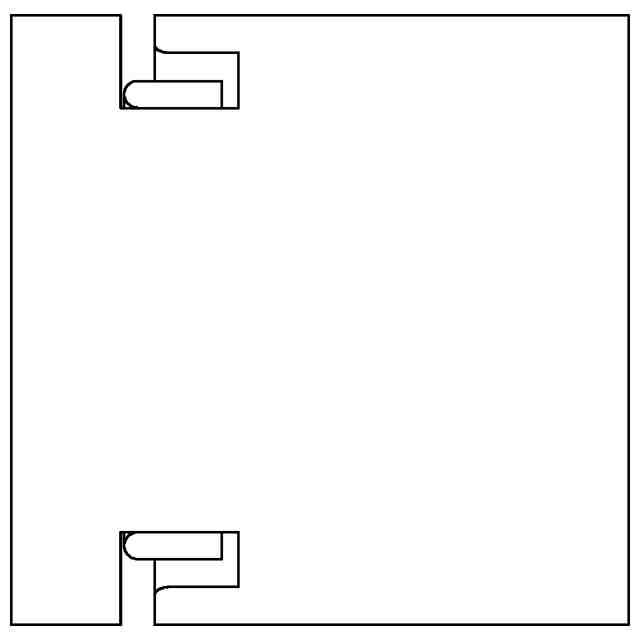

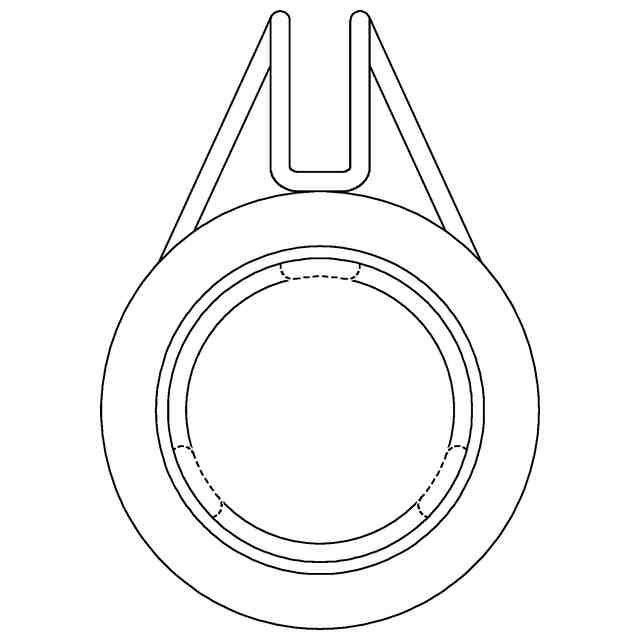

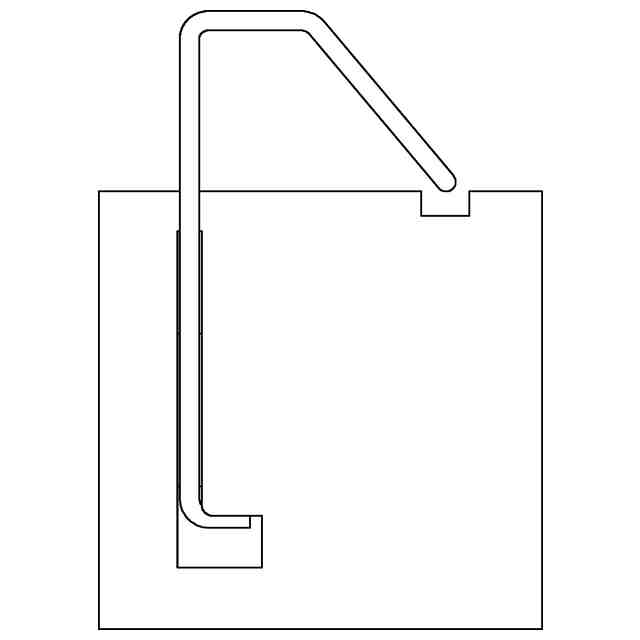

実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。背面図は正面図と対称であるため省略する。
意匠ウォッチbot のツイートを見る
この意匠をJ-PlatPatで参照する
